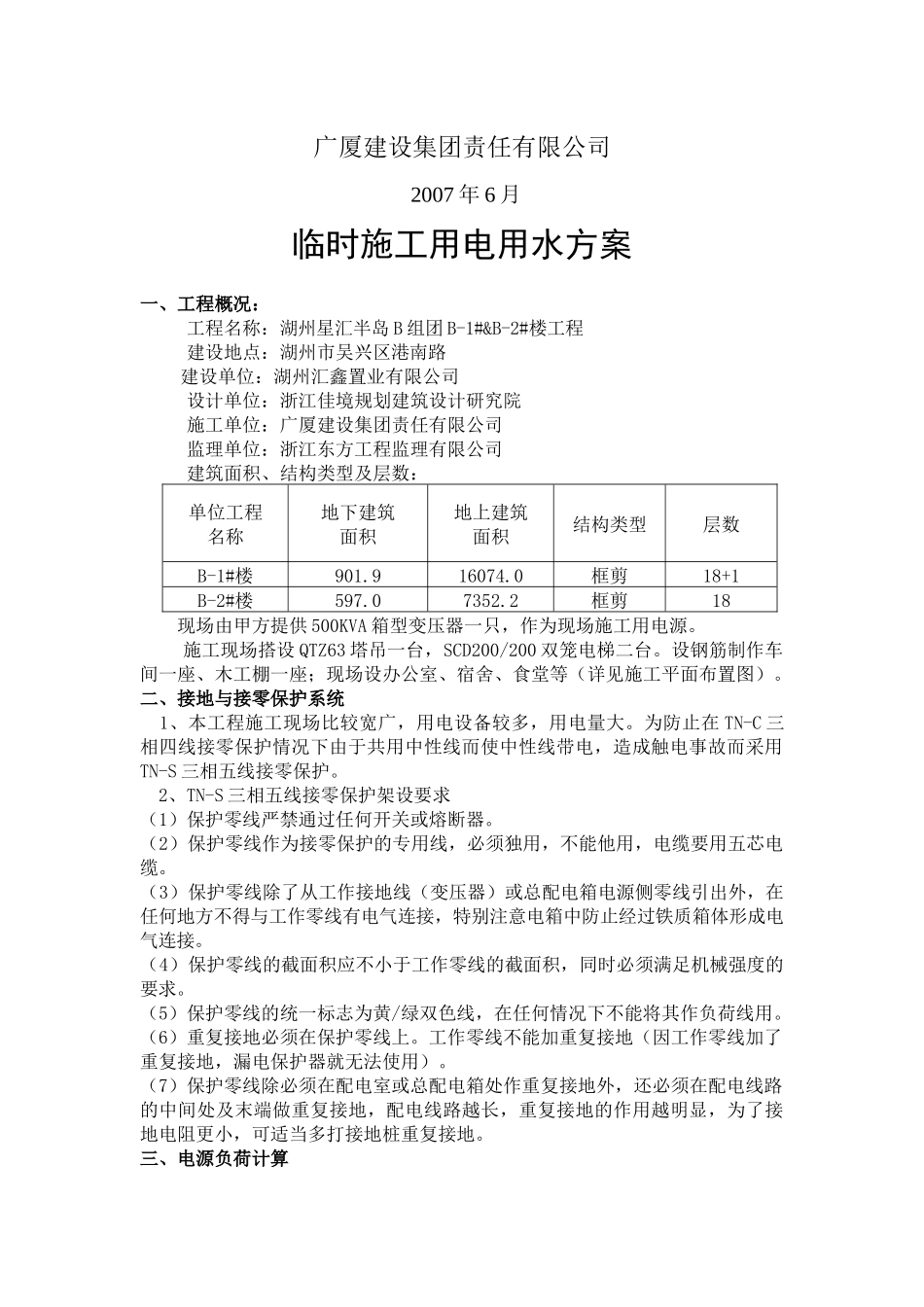

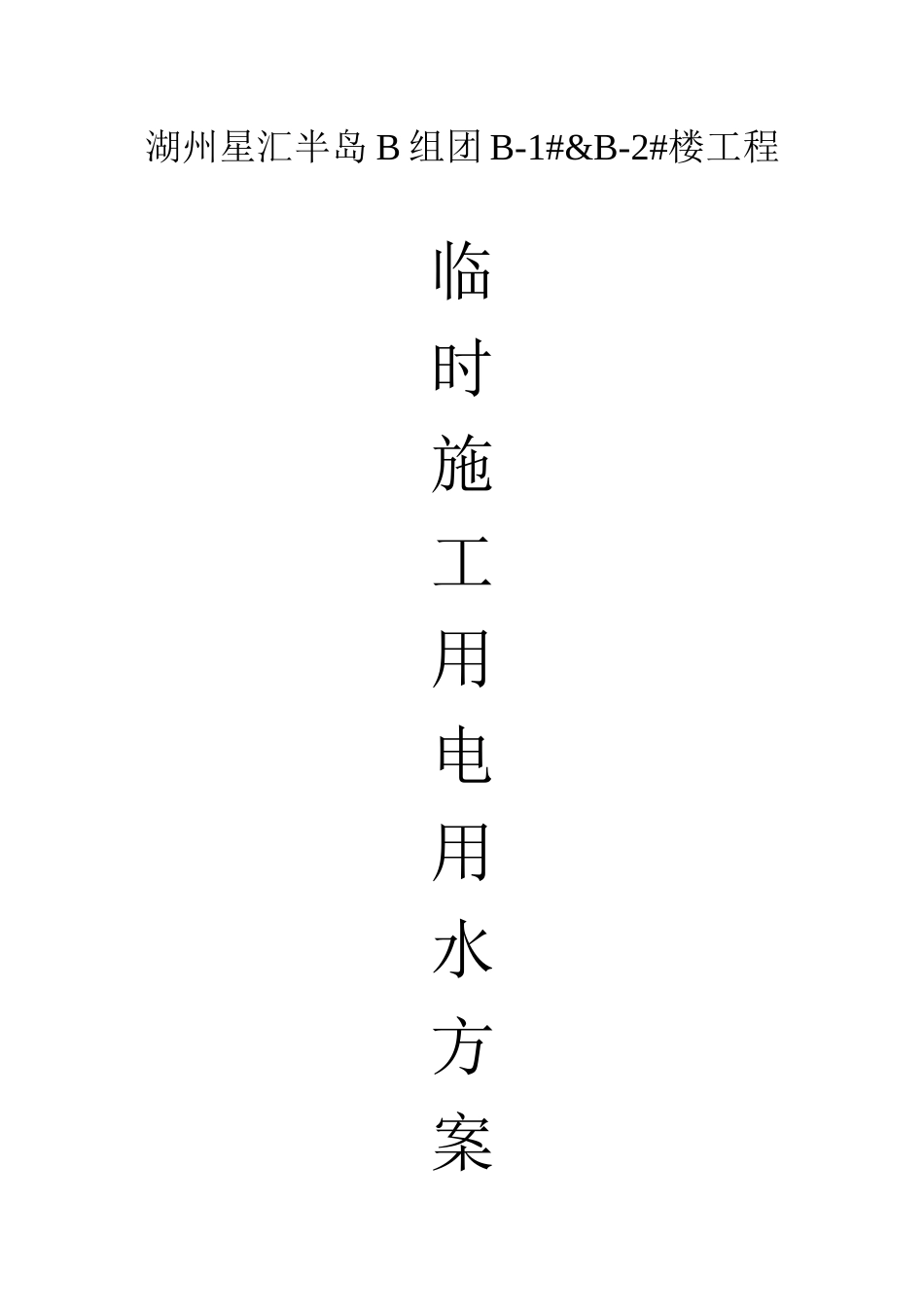

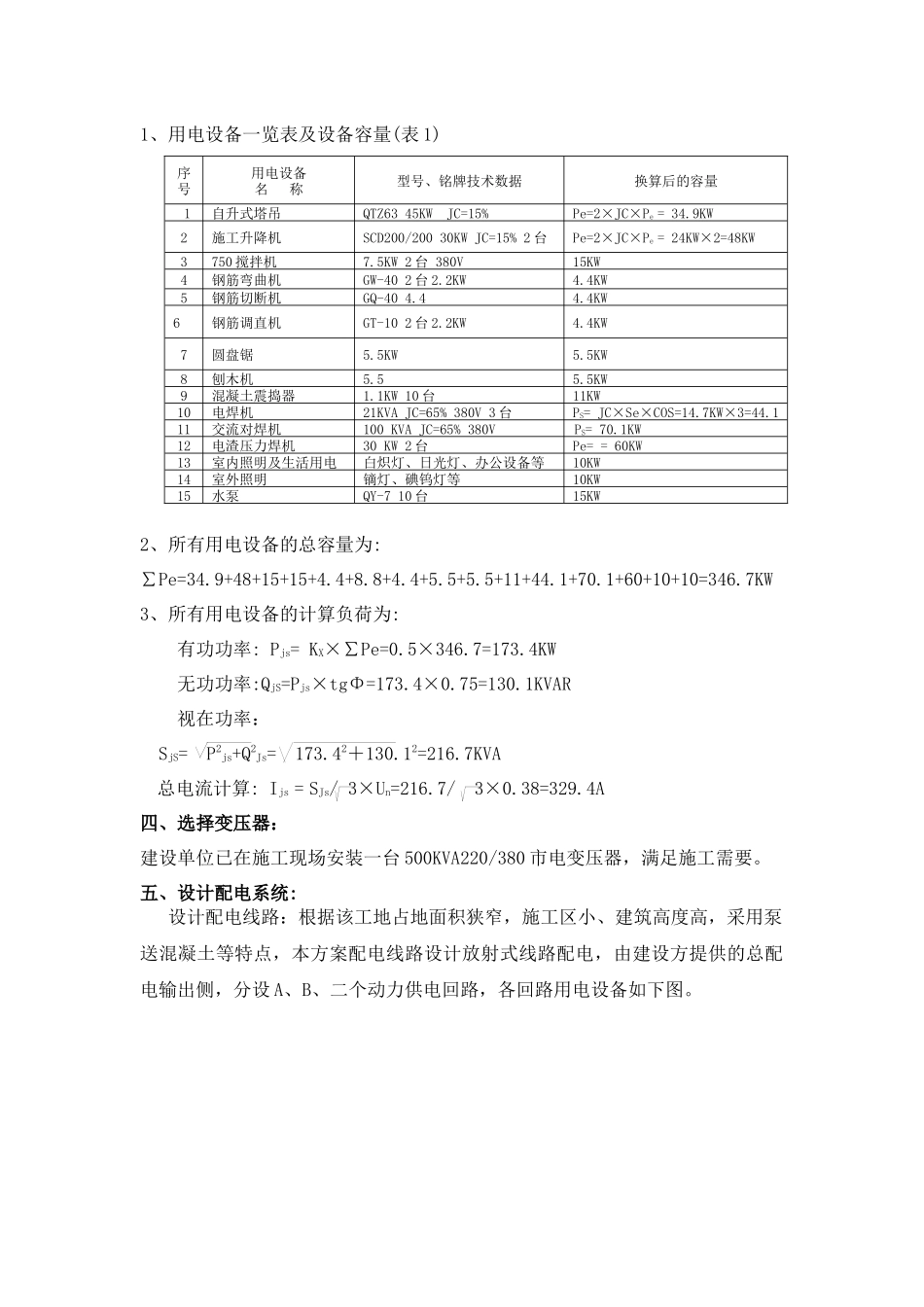

湖州星汇半岛B组团B-1#&B-2#楼工程临时施工用电用水方案广厦建设集团责任有限公司2007年6月临时施工用电用水方案一、工程概况：工程名称：湖州星汇半岛B组团B-1#&B-2#楼工程建设地点：湖州市吴兴区港南路建设单位：湖州汇鑫置业有限公司设计单位：浙江佳境规划建筑设计研究院施工单位：广厦建设集团责任有限公司监理单位：浙江东方工程监理有限公司建筑面积、结构类型及层数：单位工程名称地下建筑面积地上建筑面积结构类型层数B-1#楼901.916074.0框剪18+1B-2#楼597.07352.2框剪18现场由甲方提供500KVA箱型变压器一只，作为现场施工用电源。施工现场搭设QTZ63塔吊一台，SCD200/200双笼电梯二台。设钢筋制作车间一座、木工棚一座；现场设办公室、宿舍、食堂等（详见施工平面布置图）。二、接地与接零保护系统1、本工程施工现场比较宽广，用电设备较多，用电量大。为防止在TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2、TN-S三相五线接零保护架设要求（1）保护零线严禁通过任何开关或熔断器。（2）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。（3）保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。（4）保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。（6）重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。（7）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算1、用电设备一览表及设备容量(表1)2、所有用电设备的总容量为:∑Pe=34.9+48+15+15+4.4+8.8+4.4+5.5+5.5+11+44.1+70.1+60+10+10=346.7KW3、所有用电设备的计算负荷为:有功功率:Pjs=KX×∑Pe=0.5×346.7=173.4KW无功功率:QjS=Pjs×tgΦ=173.4×0.75=130.1KVAR视在功率：SjS=P2js+Q2Js=173.42＋130.12=216.7KVA总电流计算:Ijs=SJs/3×Un=216.7/3×0.38=329.4A四、选择变压器：建设单位已在施工现场安装一台500KVA220/380市电变压器，满足施工需要。五、设计配电系统:设计配电线路：根据该工地占地面积狭窄，施工区小、建筑高度高，采用泵送混凝土等特点，本方案配电线路设计放射式线路配电，由建设方提供的总配电输出侧，分设A、B、二个动力供电回路，各回路用电设备如下图。序号用电设备名称型号、铭牌技术数据换算后的容量1自升式塔吊QTZ6345KWJC=15%Pe=2×JC×Pe=34.9KW2施工升降机SCD200/20030KWJC=15%2台Pe=2×JC×Pe=24KW×2=48KW3750搅拌机7.5KW2台380V15KW4钢筋弯曲机GW-402台2.2KW4.4KW5钢筋切断机GQ-404.44.4KW6钢筋调直机GT-102台2.2KW4.4KW7圆盘锯5.5KW5.5KW8刨木机5.55.5KW9混凝土震捣器1.1KW10台11KW10电焊机21KVAJC=65%380V3台PS=JC×Se×COS=14.7KW×3=44.111交流对焊机100KVAJC=65%380VPS=70.1KW12电渣压力焊机30KW2台Pe==60KW13室内照明及生活用电白炽灯、日光灯、办公设备等10KW14室外照明镝灯、碘钨灯等10KW15水泵QY-710台15KW总配电箱A回路分配箱B回路分配箱施工电梯照明生活用电塔吊木工加工间搅拌机作业层分配箱办公区宿舍、食堂调直机弯曲机平刨床圆盘锯砼振捣器电渣压力焊其中：A回路:Pjs=KX×∑Pe=0.5×131.8=65.9KW；QjS=Pjs×tgΦ=65.9×0.75=49.5KVAR；SjS=1.25×Pjs=82.4KVA;Ijs=1.52×SjS=125.3A；B回路：Pjs=KX×∑Pe=0.5×90=45KW；QjS=Pjs×tgΦ=45×0.75=33.8KVARSjS=1.25×Pjs=56.3KVA;Ijs=1.52×SjS=85.6A。六、导线选择:1、进户线：查《耐热聚乙烯绝缘铜导线结构尺寸和参考载流量表》，选择耐热聚乙烯绝缘铜导线BV－3×95＋2×50mm2导线，允许载流量为350A大于Ijs=329.4A（环境温度250C,载流芯温度750C条件）。该导线由架空线引至总配电箱。2、A回路干线：选择耐热聚乙烯绝缘铜导线BV－3...
