有线模拟电视知识新编第二章系统指标占用系数分析法VIP免费

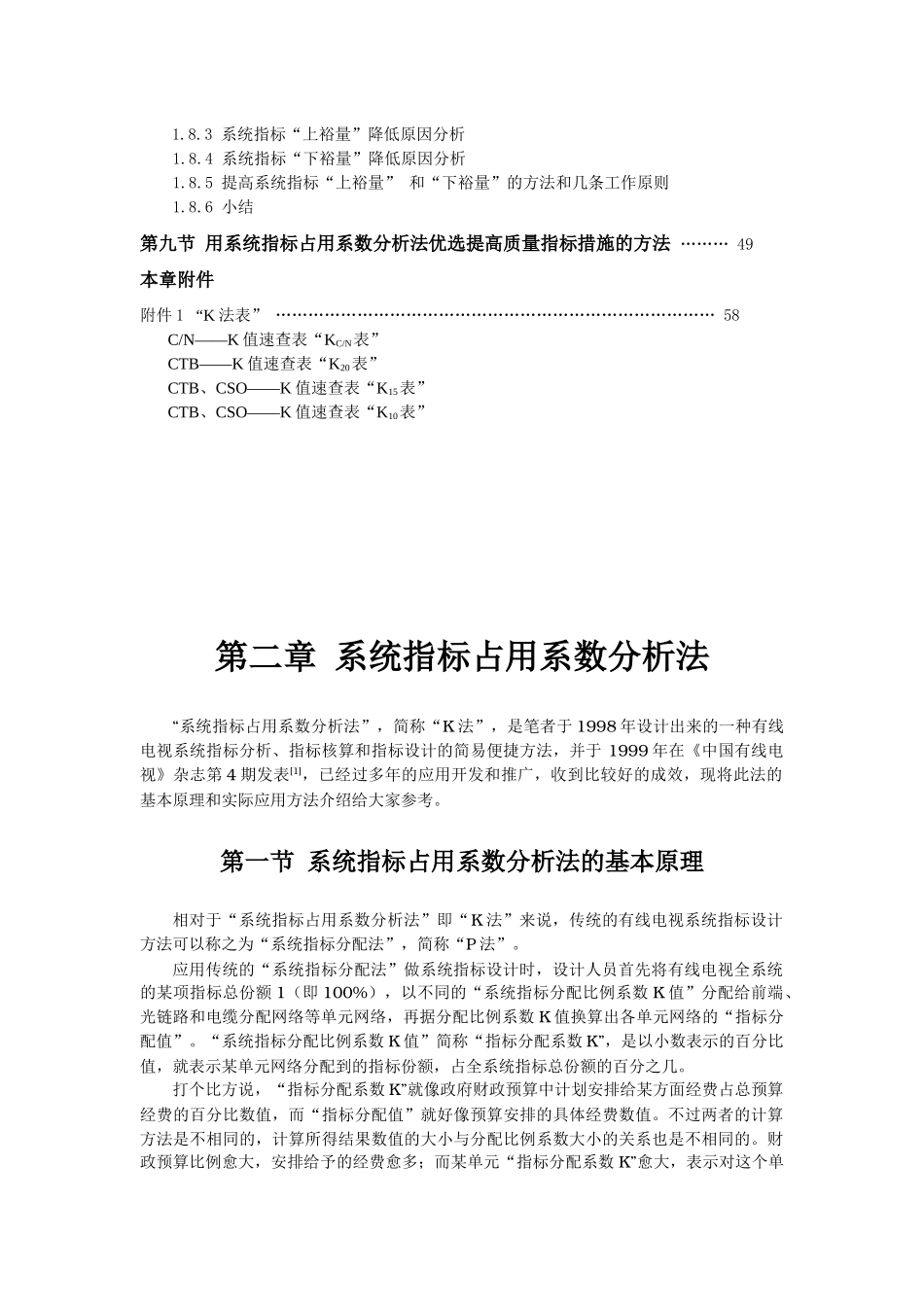

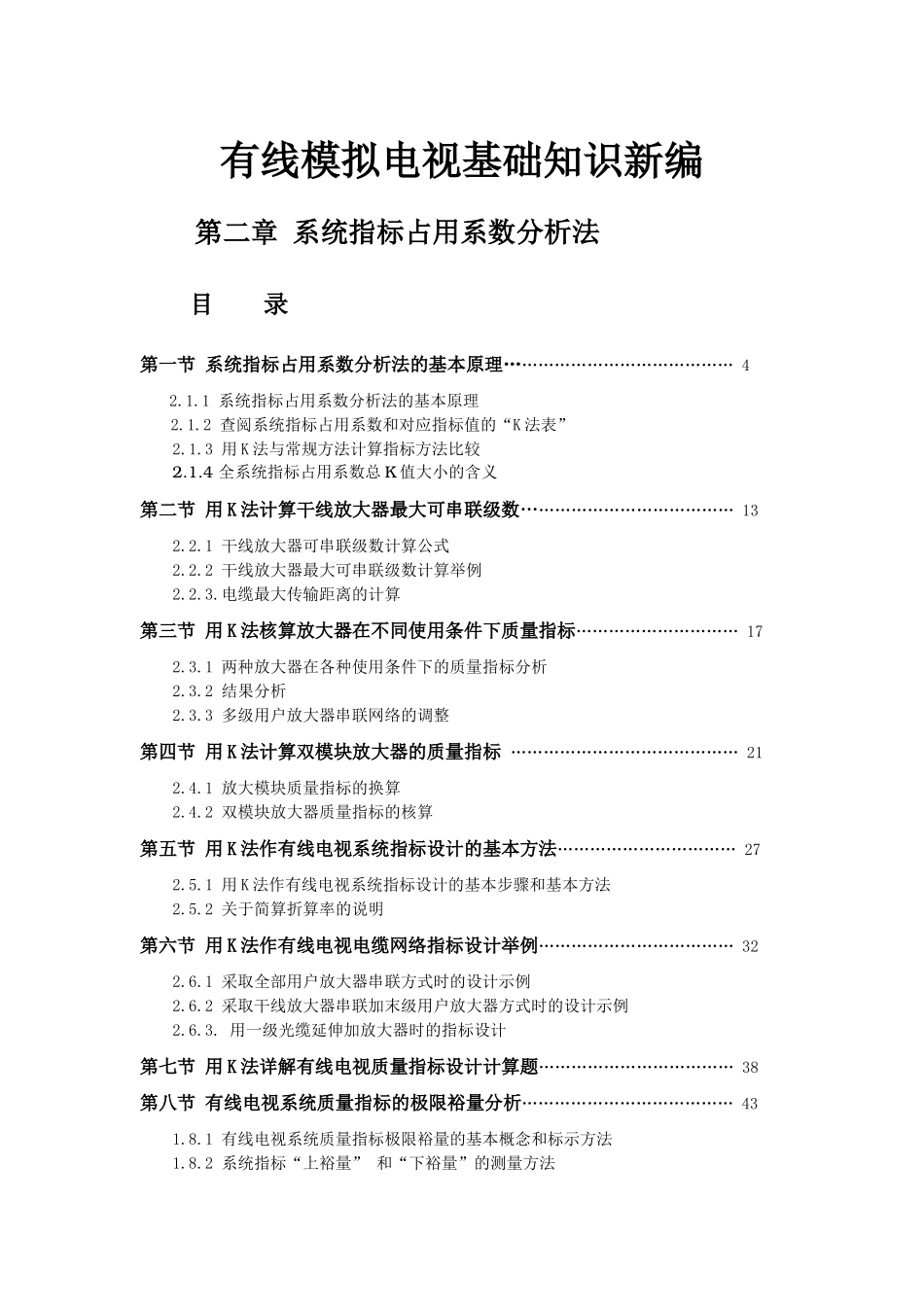

有线模拟电视基础知识新编第二章系统指标占用系数分析法目录第一节系统指标占用系数分析法的基本原理……………………………………42.1.1系统指标占用系数分析法的基本原理2.1.2查阅系统指标占用系数和对应指标值的“K法表”2.1.3用K法与常规方法计算指标方法比较2.1.4全系统指标占用系数总K值大小的含义第二节用K法计算干线放大器最大可串联级数…………………………………132.2.1干线放大器可串联级数计算公式2.2.2干线放大器最大可串联级数计算举例2.2.3.电缆最大传输距离的计算第三节用K法核算放大器在不同使用条件下质量指标…………………………172.3.1两种放大器在各种使用条件下的质量指标分析2.3.2结果分析2.3.3多级用户放大器串联网络的调整第四节用K法计算双模块放大器的质量指标……………………………………212.4.1放大模块质量指标的换算2.4.2双模块放大器质量指标的核算第五节用K法作有线电视系统指标设计的基本方法……………………………272.5.1用K法作有线电视系统指标设计的基本步骤和基本方法2.5.2关于简算折算率的说明第六节用K法作有线电视电缆网络指标设计举例………………………………322.6.1采取全部用户放大器串联方式时的设计示例2.6.2采取干线放大器串联加末级用户放大器方式时的设计示例2.6.3.用一级光缆延伸加放大器时的指标设计第七节用K法详解有线电视质量指标设计计算题………………………………38第八节有线电视系统质量指标的极限裕量分析…………………………………431.8.1有线电视系统质量指标极限裕量的基本概念和标示方法1.8.2系统指标“上裕量”和“下裕量”的测量方法1.8.3系统指标“上裕量”降低原因分析1.8.4系统指标“下裕量”降低原因分析1.8.5提高系统指标“上裕量”和“下裕量”的方法和几条工作原则1.8.6小结第九节用系统指标占用系数分析法优选提高质量指标措施的方法………49本章附件附件1“K法表”………………………………………………………………………58C/N——K值速查表“KC/N表”CTB——K值速查表“K20表”CTB、CSO——K值速查表“K15表”CTB、CSO——K值速查表“K10表”第二章系统指标占用系数分析法“系统指标占用系数分析法”，简称“K法”，是笔者于1998年设计出来的一种有线电视系统指标分析、指标核算和指标设计的简易便捷方法，并于1999年在《中国有线电视》杂志第4期发表[1]，已经过多年的应用开发和推广，收到比较好的成效，现将此法的基本原理和实际应用方法介绍给大家参考。第一节系统指标占用系数分析法的基本原理相对于“系统指标占用系数分析法”即“K法”来说，传统的有线电视系统指标设计方法可以称之为“系统指标分配法”，简称“P法”。应用传统的“系统指标分配法”做系统指标设计时，设计人员首先将有线电视全系统的某项指标总份额1（即100%），以不同的“系统指标分配比例系数K值”分配给前端、光链路和电缆分配网络等单元网络，再据分配比例系数K值换算出各单元网络的“指标分配值”。“系统指标分配比例系数K值”简称“指标分配系数K”，是以小数表示的百分比值，就表示某单元网络分配到的指标份额，占全系统指标总份额的百分之几。打个比方说，“指标分配系数K”就像政府财政预算中计划安排给某方面经费占总预算经费的百分比数值，而“指标分配值”就好像预算安排的具体经费数值。不过两者的计算方法是不相同的，计算所得结果数值的大小与分配比例系数大小的关系也是不相同的。财政预算比例愈大，安排给予的经费愈多；而某单元“指标分配系数K”愈大，表示对这个单元质量要求愈低，“指标分配值”也就愈低；“指标分配系数K”愈小，表示对这个单元质量要求愈高，“指标分配值”也就愈高。比如，分配给某单元网络C/N指标的指标分配系数KC/N=0.5，就表示该单元分配到占全系统50%的C/N指标，分配到的指标值C/N=47dB；如果分配给某单元网络C/N指标的指标分配系数KC/N=0.05，就表示该单元分配到仅占全系统5%的C/N指标，分配到的指标值C/N=57dB。后者的指标分配量仅占前者的十分之一，而指标值却要比前者高10dB。就是说，分配到的K值愈小，要求的指标值愈高；分配到的K值愈大，要求的指标值愈低。根据...
