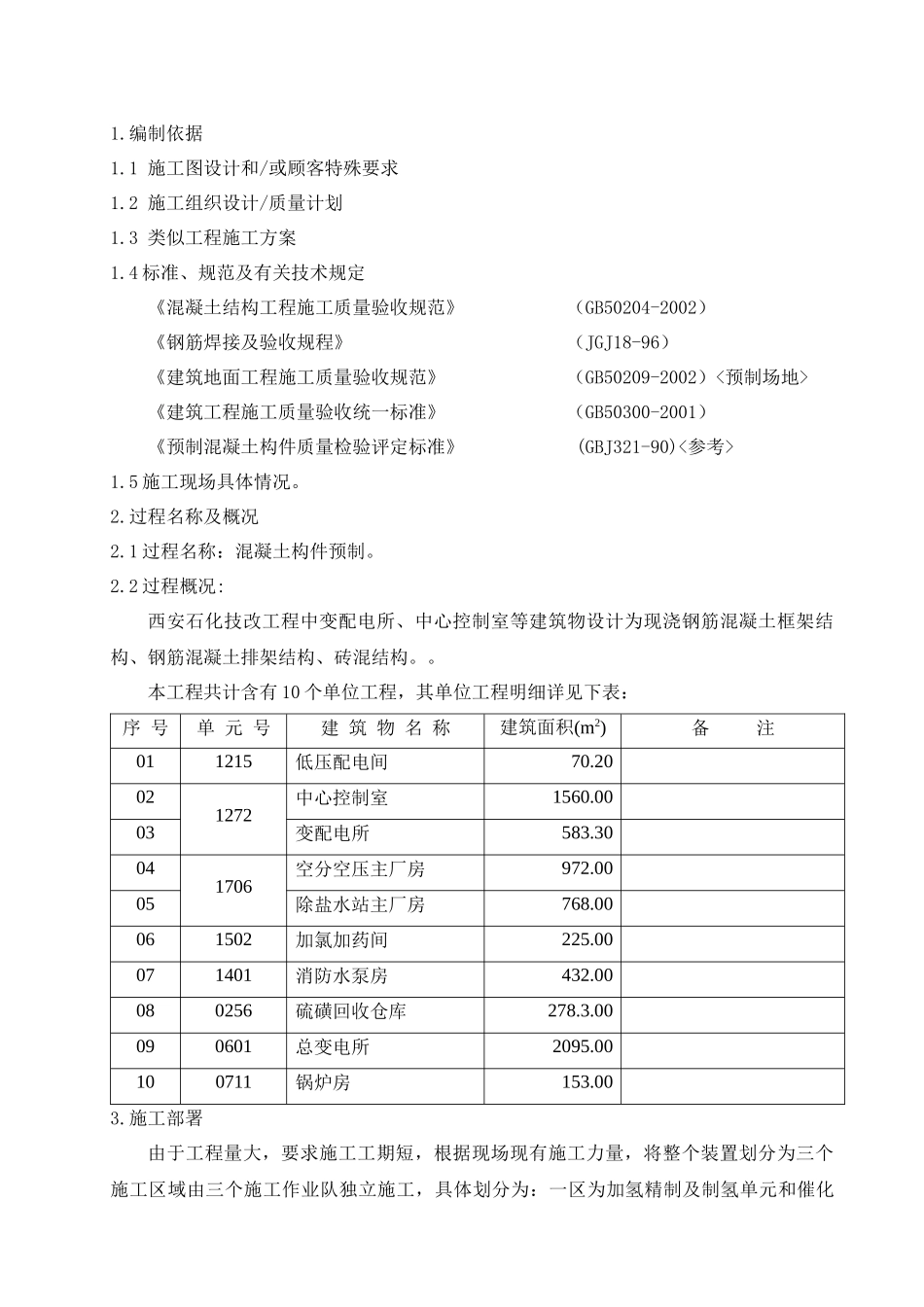

1.编制依据1.1施工图设计和/或顾客特殊要求1.2施工组织设计/质量计划1.3类似工程施工方案1.4标准、规范及有关技术规定《混凝土结构工程施工质量验收规范》（GB50204-2002）《钢筋焊接及验收规程》（JGJ18-96）《建筑地面工程施工质量验收规范》（GB50209-2002）<预制场地>《建筑工程施工质量验收统一标准》（GB50300-2001）《预制混凝土构件质量检验评定标准》(GBJ321-90)<参考>1.5施工现场具体情况。2.过程名称及概况2.1过程名称：混凝土构件预制。2.2过程概况:西安石化技改工程中变配电所、中心控制室等建筑物设计为现浇钢筋混凝土框架结构、钢筋混凝土排架结构、砖混结构。。本工程共计含有10个单位工程，其单位工程明细详见下表：序号单元号建筑物名称建筑面积(m2)备注011215低压配电间70.20021272中心控制室1560.0003变配电所583.30041706空分空压主厂房972.0005除盐水站主厂房768.00061502加氯加药间225.00071401消防水泵房432.00080256硫磺回收仓库278.3.00090601总变电所2095.00100711锅炉房153.003.施工部署由于工程量大，要求施工工期短，根据现场现有施工力量，将整个装置划分为三个施工区域由三个施工作业队独立施工，具体划分为：一区为加氢精制及制氢单元和催化裂化单元中VIII、V部分，二区为催化裂化单元中除VIII、V部分的所有工程，三区为空气压缩除盐水站、脱硫、动力站等单元（单位）工程。这三个施工区域组织平行施工。钢筋混凝土柱、梁、吊车梁在现场预制，预应力钢筋混凝土屋面板应就近委托当地预制厂加工，吊装时按需求运至现场与屋面梁一同吊装。3.1过程的主要资源配置及要求：3.1.1劳动力需求计划如下：序号工种人数作业时间序号工种人数作业时间01管理人员907/01-09/2506电焊工307/01-09/1502放线工607/01-09/2007抹灰工607/09-09/2303钢筋工1807/05-09/2008普工4507/01-09/2204木工2407/05-09/2309机运工607/06-09/2005混凝土工1607/06-09/1210电工307/01-09/233.1.2主要设备、机具需用及要求。序号机械、设备名称规格型号单位数量备注01电子全站仪SET2100II部1自有02经纬仪蔡司030部1自有03水准仪DS3部2自有04电焊机BX3-500-2台3自有05切断机WJ40-2台3自有06弯曲机WJ40-2台3自有07卷扬机JM11T台3自有08强制式混凝土搅拌机JS500台3自有09机动翻斗车辆6自有10台秤TGT-1000台9自有11试模150x150套9自有3.2.进度安排。本工程建筑物的基础在六月份已陆续施工完，从七月份开始施工主体部分，其中包括混凝土预制构件的现场预制，整个混凝土构件的预制需时两个月，在八月三十日以前将所有预制构件施工完。4、施工工艺步骤及控制要求4.1施工工艺步骤总施工工艺如下：4.2关键工序、重要工序的工艺控制要求序号质量控制点控制主要内容等级备注1施工图纸会审、设计交底理解设计意图、解决图纸中存在的问题、落实设计文件是否漏项。A2施工方案审查进度、质量、安全等措施，质量控制点设置；施工工艺、工序，人力，机具安排等。A/B其中组设为A级报业主3测量定位放线施工区域坐标、水准点；建（构）筑物的主轴线、工程定位测量A4原材料验收产品合格证、出厂检验报告、复试报告A5混凝土结构工程轴线＊、标高＊、模板、预埋件＊、预埋地脚螺栓、钢筋＊、配合比B6建筑物主体结构验收主体结构工程隐蔽前检查和交付使用验收A等级说明：A－由业主、监理工程师、LPEC施工专业工程师、施工单位共同控制B－由监理工程师、LPEC施工专业工程师、施工单位共同控制C－由施工单位控制、LPEC施工专业工程师随机抽检4.3工艺过程各阶段的控制方法序号控制点类别质量技术要求控制内容检验方法检具责任人1材料检验水泥标号、安定性A安定性、强度、凝结时间抽样检查化验化验员混凝土试块强度试验A试块抗压强度抽样检查压力机材检员砂、石检验B级配、含泥量等抽样检查台称材检员配合比计量A配合比符合设计要求抽样检查台称技术员钢筋力学性能检验B抗拉、抗剪强度机械性能试验拉力机剪力机材检员2测量放线A坐标、标高、水准点、测量成果测量水准仪卷尺检查员3模板检验A几何尺寸、缝隙、支撑的观察测量卷尺检查员胎模、底模刮腻子、刷隔离剂绑扎钢筋安装模板浇筑混凝土混凝土养护项目经理：夏...
