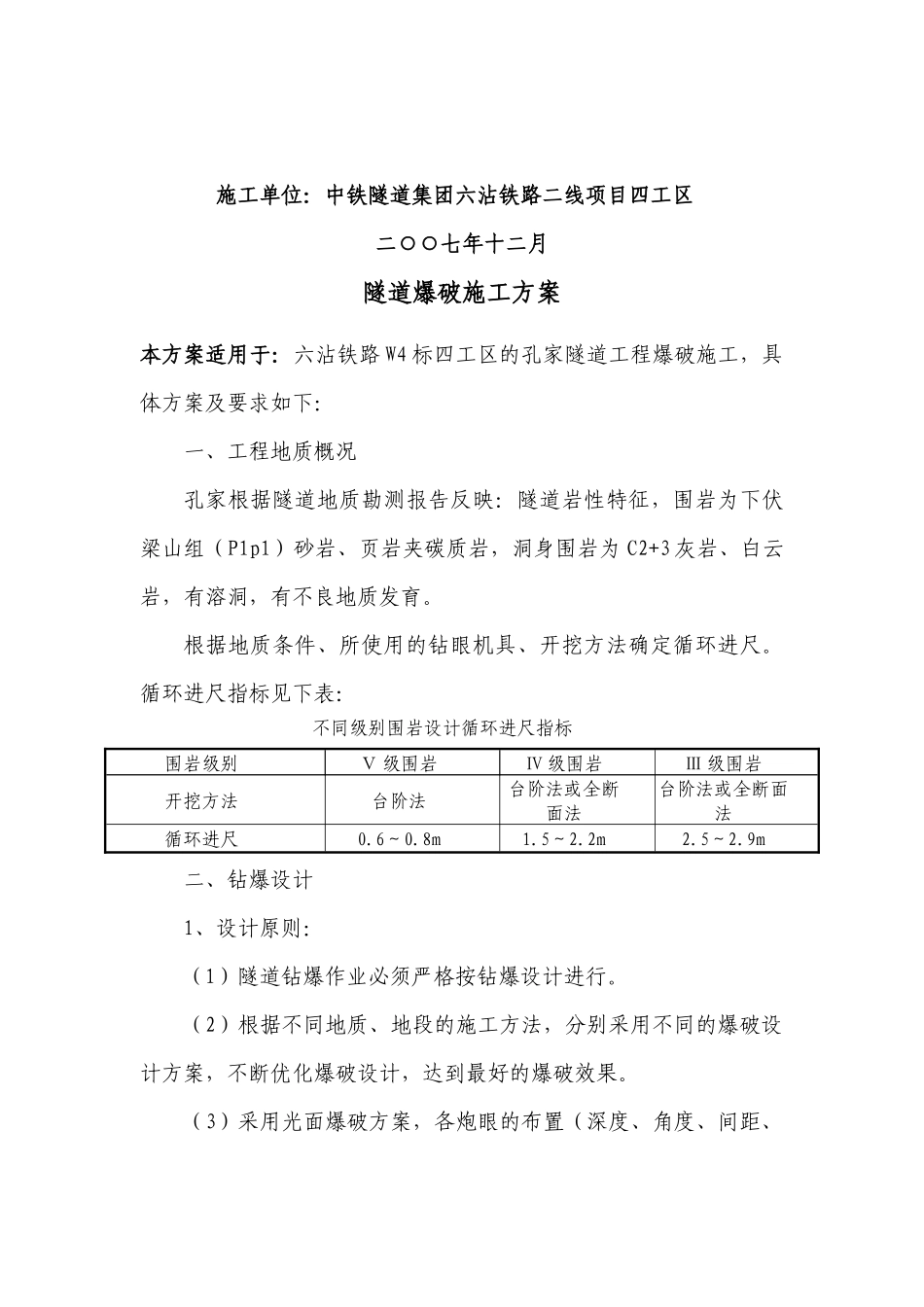

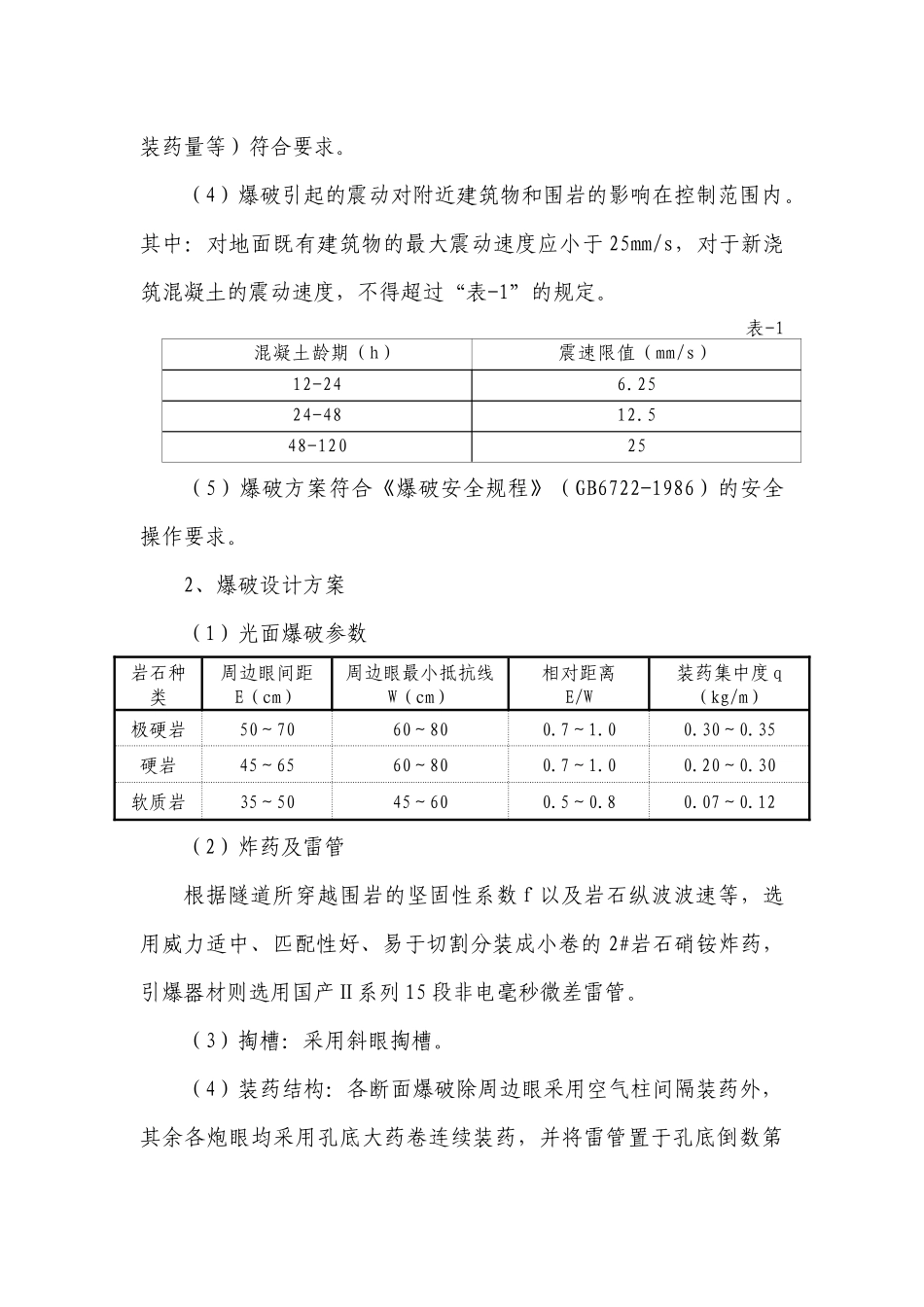

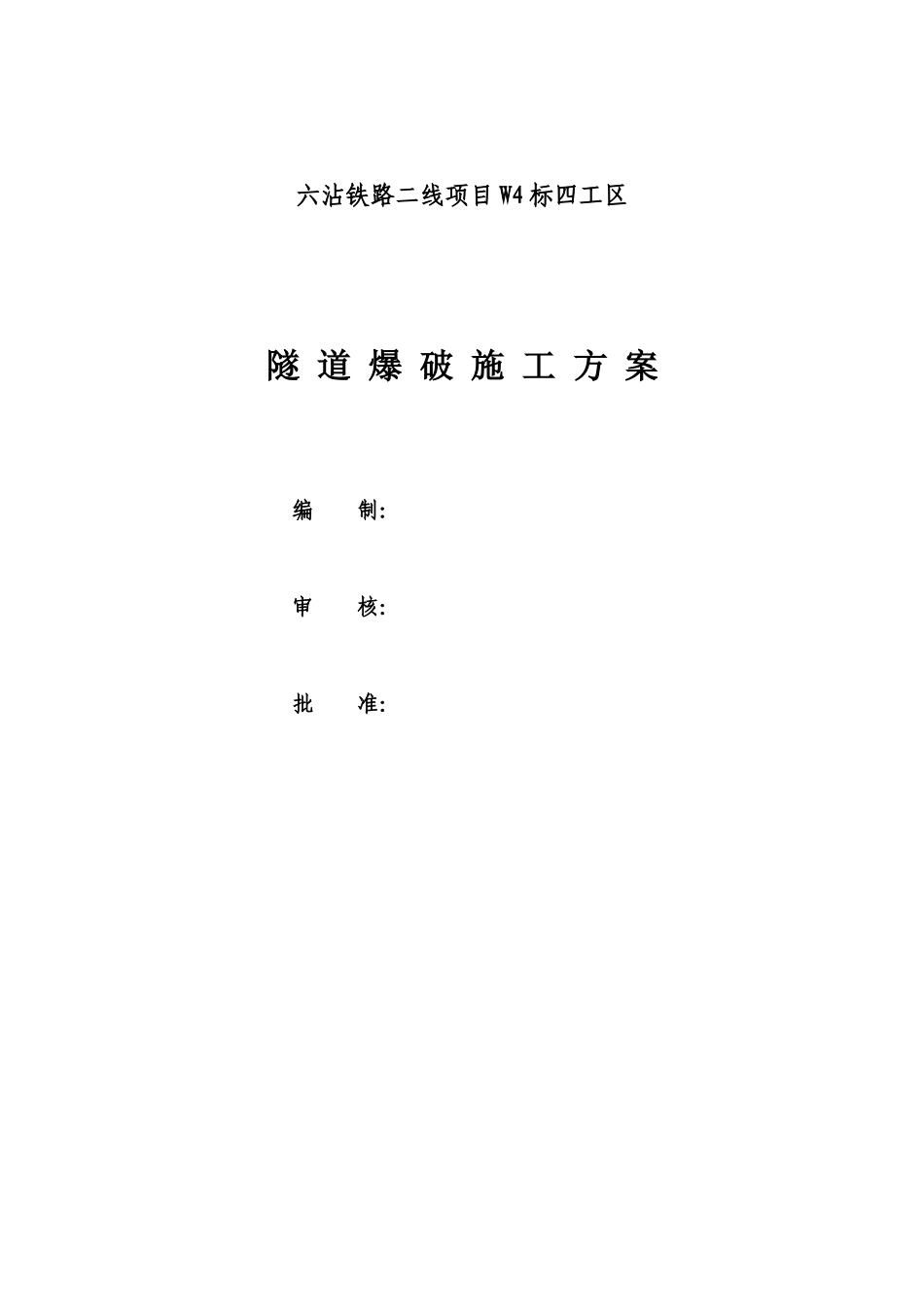

六沾铁路二线项目W4标四工区隧道爆破施工方案编制：审核：批准：施工单位：中铁隧道集团六沾铁路二线项目四工区二○○七年十二月隧道爆破施工方案本方案适用于：六沾铁路W4标四工区的孔家隧道工程爆破施工，具体方案及要求如下：一、工程地质概况孔家根据隧道地质勘测报告反映：隧道岩性特征，围岩为下伏梁山组（P1p1）砂岩、页岩夹碳质岩，洞身围岩为C2+3灰岩、白云岩，有溶洞，有不良地质发育。根据地质条件、所使用的钻眼机具、开挖方法确定循环进尺。循环进尺指标见下表：不同级别围岩设计循环进尺指标围岩级别Ⅴ级围岩Ⅳ级围岩Ⅲ级围岩开挖方法台阶法台阶法或全断面法台阶法或全断面法循环进尺0.6～0.8m1.5～2.2m2.5～2.9m二、钻爆设计1、设计原则：（1）隧道钻爆作业必须严格按钻爆设计进行。（2）根据不同地质、地段的施工方法，分别采用不同的爆破设计方案，不断优化爆破设计，达到最好的爆破效果。（3）采用光面爆破方案，各炮眼的布置（深度、角度、间距、装药量等）符合要求。（4）爆破引起的震动对附近建筑物和围岩的影响在控制范围内。其中：对地面既有建筑物的最大震动速度应小于25mm/s，对于新浇筑混凝土的震动速度，不得超过“表-1”的规定。表-1混凝土龄期（h）震速限值（mm/s）12-246.2524-4812.548-12025（5）爆破方案符合《爆破安全规程》（GB6722-1986）的安全操作要求。2、爆破设计方案（1）光面爆破参数岩石种类周边眼间距E（cm）周边眼最小抵抗线W（cm）相对距离E/W装药集中度q（kg/m）极硬岩50～7060～800.7～1.00.30～0.35硬岩45～6560～800.7～1.00.20～0.30软质岩35～5045～600.5～0.80.07～0.12（2）炸药及雷管根据隧道所穿越围岩的坚固性系数f以及岩石纵波波速等，选用威力适中、匹配性好、易于切割分装成小卷的2#岩石硝铵炸药，引爆器材则选用国产Ⅱ系列15段非电毫秒微差雷管。（3）掏槽：采用斜眼掏槽。（4）装药结构：各断面爆破除周边眼采用空气柱间隔装药外，其余各炮眼均采用孔底大药卷连续装药，并将雷管置于孔底倒数第二节药卷上，进行反向起爆。（5)爆破起爆网络：各段毫秒微差雷管脚线集束于掌子面中央悬挂，用专用启爆器启爆。孔内微差低段雷管一般跳段使用，使各相邻段间隔时间大于50ms，以改善爆破效果和防止地震波叠加而产生较大的地震动;为了确保周边眼同时起爆，保证光爆效果，还将各孔内的导爆索延长至孔外，用一长主干导爆索顺拱部周边眼进行串联，确保同时起爆。(5)炮眼布置参数根据不同围岩级别而采用不同的炮眼布置，各级围岩爆破设计图见：附图1：Ⅴ级围岩台阶法爆破设计图；附图2：IV级围岩爆破设计图;附图3：III级围岩爆破设计图。(1)Ⅲ级围岩钻爆参数III级全断面爆破设计光爆参数:E=55cm；W=85cm；E/W=0.65；q=0.34kg/m。炮眼名称眼深(cm)眼数(个)雷管段别药卷规格(mm)药卷数每孔药重(kg)总计药重(kg)装药集中度kg/m掏槽眼390241φ32L=200132.662.40.67辅助眼350143φ32L=20091.825.20.51辅助眼350225φ32L=20091.839.60.51辅助眼350267φ32L=20091.846.80.51辅助眼350329φ32L=20181.651.20.46周边眼3505111φ32L=10061.261.20.34合计35016905410.8286.4每立方米岩石消耗炸药0.87kg/m3(2)Ⅳ级围岩钻爆参数IV级台阶法爆破设计光爆参数:E=50cm；W=70cm；E/W=0.71；q=0.24kg/m。上台阶炮眼名称眼深(cm)眼数(个)雷管段别药卷规格(mm)药卷数每孔药重(kg)总计药重(kg)装药集中度kg/m掏槽眼280201φ32L=200102400.71辅助眼250125φ32L=20061.214.40.48辅助眼250137φ32L=20061.215.60.48辅助眼250159φ32L=20061.2180.48辅助眼2501911φ32L=20051190.40周边眼2503713φ32L=10030.622.20.24合计116367.2129.2下台阶炮眼名称眼深(cm)眼数(个)雷管段别药卷规格(mm)药卷数每孔药重(kg)总计药重(kg)线装药系数辅助眼25091φ32L=2005190.40辅助眼25092φ32L=2005190.40辅助眼25093φ32L=20040.87.20.32周边眼250187φ32L=10030.610.80.24底板眼250117φ32L=10030.66.60.24合计56020442.61.60每立方米岩石消耗炸药0.71kg/m3(3)Ⅳ级围岩钻爆参数V级台阶法爆破设计光爆参数:E=45cm；W=80cm；E/W=0.56；q=0.13kg/m。上台阶炮眼名称眼深(cm)...
