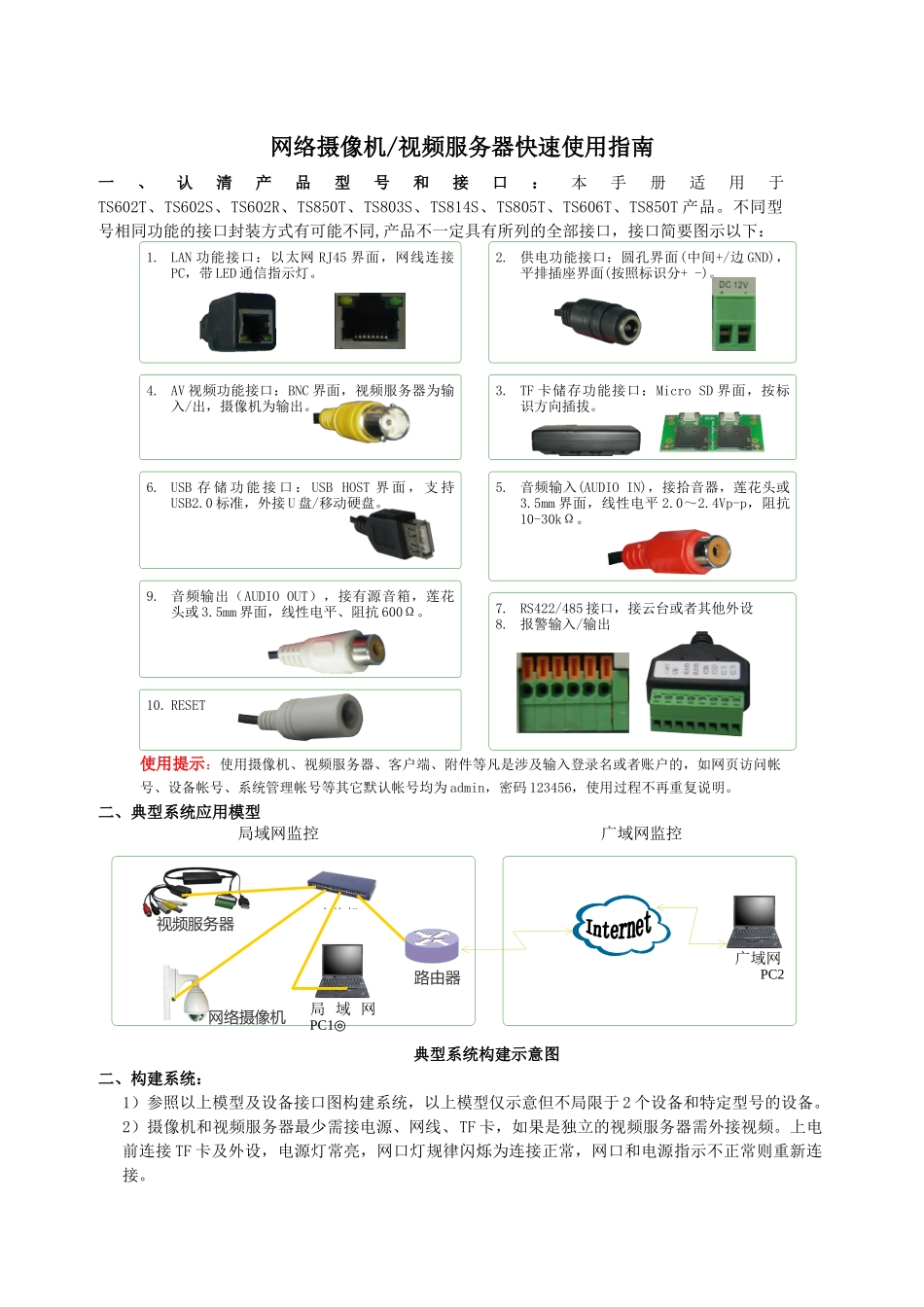

路由器广域网PC2局域网PC1◎视频服务器网络摄像机网络摄像机/视频服务器快速使用指南一、认清产品型号和接口：本手册适用于TS602T、TS602S、TS602R、TS850T、TS803S、TS814S、TS805T、TS606T、TS850T产品。不同型号相同功能的接口封装方式有可能不同,产品不一定具有所列的全部接口，接口简要图示以下：使用提示：使用摄像机、视频服务器、客户端、附件等凡是涉及输入登录名或者账户的，如网页访问帐号、设备帐号、系统管理帐号等其它默认帐号均为admin，密码123456，使用过程不再重复说明。二、典型系统应用模型典型系统构建示意图二、构建系统：1）参照以上模型及设备接口图构建系统，以上模型仅示意但不局限于2个设备和特定型号的设备。2）摄像机和视频服务器最少需接电源、网线、TF卡，如果是独立的视频服务器需外接视频。上电前连接TF卡及外设，电源灯常亮，网口灯规律闪烁为连接正常，网口和电源指示不正常则重新连接。2.供电功能接口：圆孔界面(中间+/边GND)，平排插座界面(按照标识分+-)。9.音频输出（AUDIOOUT），接有源音箱，莲花头或3.5mm界面，线性电平、阻抗600Ω。5.音频输入(AUDIOIN)，接拾音器，莲花头或3.5mm界面，线性电平2.0～2.4Vp-p，阻抗10-30kΩ。7.RS422/485接口，接云台或者其他外设8.报警输入/输出10.RESET6.USB存储功能接口：USBHOST界面，支持USB2.0标准，外接U盘/移动硬盘。1.LAN功能接口：以太网RJ45界面，网线连接PC，带LED通信指示灯。4.AV视频功能接口：BNC界面，视频服务器为输入/出，摄像机为输出。3.TF卡储存功能接口：MicroSD界面，按标识方向插拔。交换机局域网监控广域网监控3）设置PC1能访问0网段设备：进入PC1的“本地连接”—“属性”—“Internet协议”查看IP地址，如果不是0网段则点击“高级”添加0－254之间除123以外的一个地址，如192.168.0.28，默认网关不需添加或者更改，连续点击3个“确定”返回。如PC本身就是O网段则不需进行此操作。三、添加设备A、添加设备前的工作及PC1、PC2的使用：敬告：PC1和PC2在本模型中请使用单网卡且有线网络1）预览光盘内的SOFTWARE目录,运行“UC.EXE”安装统一客户端。2）只要有访问广域网摄像机需求的PC，登录UC时则务必勾选登录服务器，服务器的IP及端口默认。如纯局域网监控，登录UC时则不必登录服务器，以提高客户端运行性能。3）必须在搭建系统前手动配置PC1、PC2正确的网络参数（IP，掩码，网关，DNS），确保能使用有线上公网，PC1才能成功启用自动搜索摄像机并获取IP功能，PC2才能成功访问PC1所在的局域网设备。4）只有和设备处于同一局域网内的PC才具备搜索摄像机功能，例如PC1能搜索PC1网内的设备。B、登录客户端——“远程配置”——“设备管理”界面，按照以下规则进行设备添加：添加类型关键参数局域网广域网自动添加（推荐）手动添加只能手动添加协议类型PC1点击“搜索摄像机”——搜索不再增加摄像机时从搜索列表勾选一个设备——点击“获取IP”——下方显示自动获取的IP后点击“修改IP”，则自动分配一个与PC1同网段的有效IP地址，按顺序逐一修改完所有设备后勾选全选设备框——点击“批量增加”，无需输入任何参数，设备自动添加到默认组default。TCP或者UDP推荐使用TCP视频流V1或者V2只能播放V2视频流访问模式直接访问摄像头连接TCS服务器设备IP地址/序列号直连设备，设置一个和PC1处于同一网段的有效的IP地址，再接入网络手动填写参数添加设备PC1点击“搜索摄像机”后从搜索列表中复制对应设备的序列号保存供PC2添加设备时用1）如出现PC1搜索摄像机后自动获取IP首选和备用DNS都为空的情况请手动添加DNS。2）手动添加设备的其它参数：设备组、名称自定义，视频端口：554，云台端口8091。登录名：admin，密码：123456同理类推：PC2可以添加自己所在局域网的设备，PC1可以添加PC2所在局域网的设备进行广域网访问。添加设备总的原则：PC和设备处于同一局域网，用搜索功能搜索设备—自动获取IP—修改为自动获取的IP—自动添加设备，纯鼠标操作完成设备添加。不处于同一局域网，使用序列号手动添加设备。四、播放视频：选择“视频浏览”展开设备列表，鼠标点选摄像机并拖拽带入显示区内...
