进口引渠及闸室混凝土施工方案VIP免费

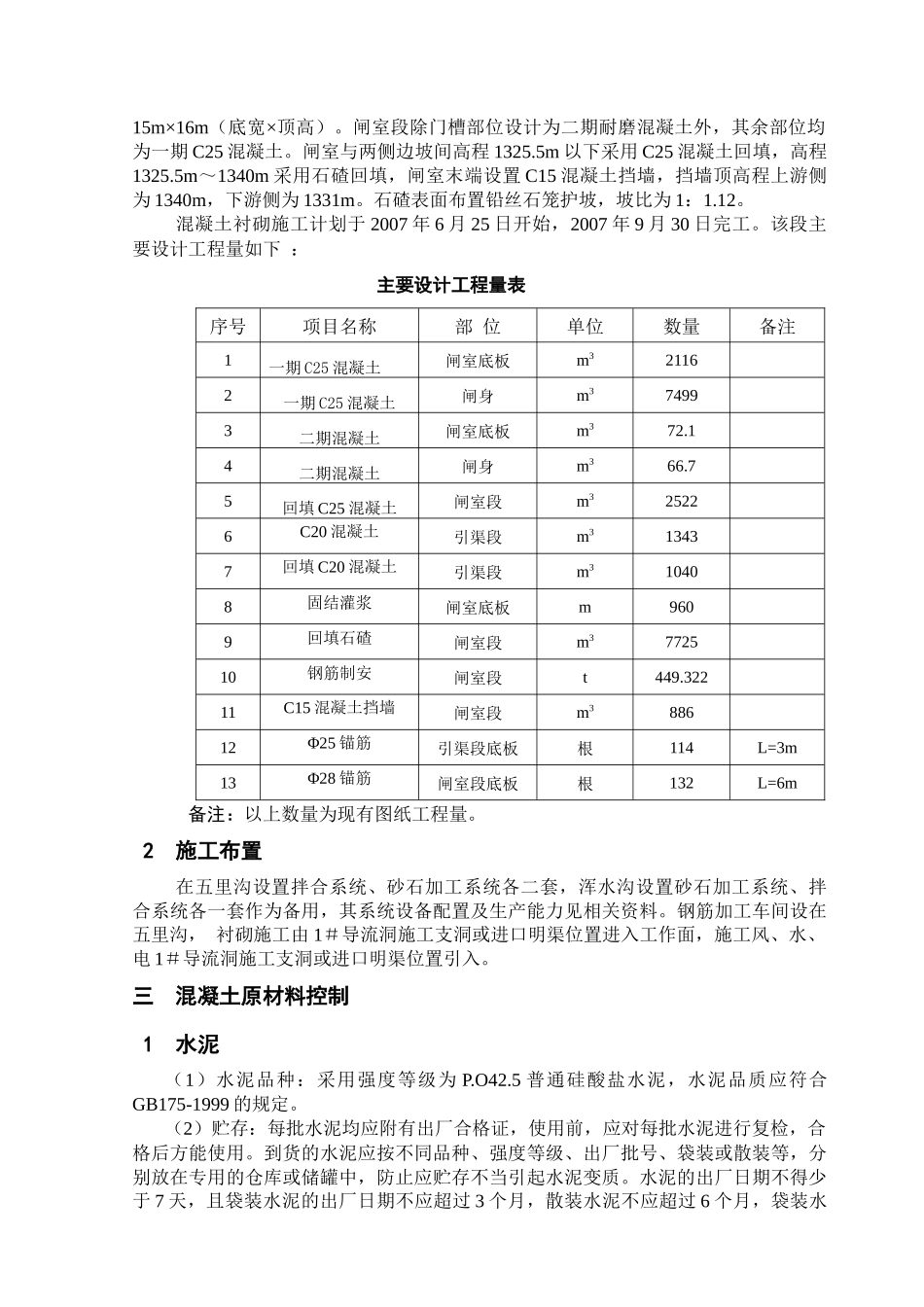

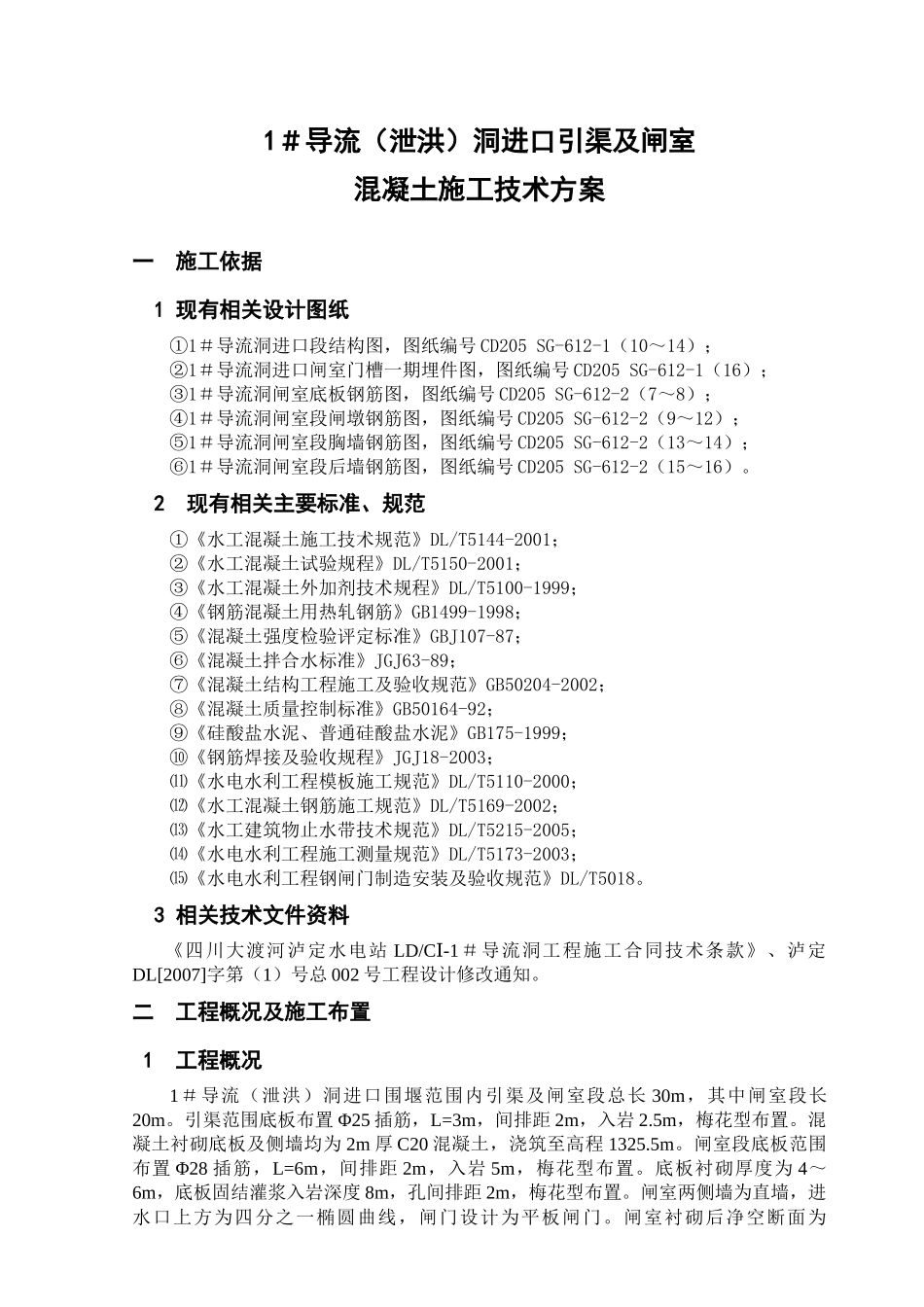

1＃导流（泄洪）洞进口引渠及闸室混凝土施工技术方案一施工依据1现有相关设计图纸①1＃导流洞进口段结构图，图纸编号CD205SG-612-1（10～14）；②1＃导流洞进口闸室门槽一期埋件图，图纸编号CD205SG-612-1（16）；③1＃导流洞闸室底板钢筋图，图纸编号CD205SG-612-2（7～8）；④1＃导流洞闸室段闸墩钢筋图，图纸编号CD205SG-612-2（9～12）；⑤1＃导流洞闸室段胸墙钢筋图，图纸编号CD205SG-612-2（13～14）；⑥1＃导流洞闸室段后墙钢筋图，图纸编号CD205SG-612-2（15～16）。2现有相关主要标准、规范①《水工混凝土施工技术规范》DL/T5144-2001；②《水工混凝土试验规程》DL/T5150-2001；③《水工混凝土外加剂技术规程》DL/T5100-1999；④《钢筋混凝土用热轧钢筋》GB1499-1998；⑤《混凝土强度检验评定标准》GBJ107-87；⑥《混凝土拌合水标准》JGJ63-89；⑦《混凝土结构工程施工及验收规范》GB50204-2002；⑧《混凝土质量控制标准》GB50164-92；⑨《硅酸盐水泥、普通硅酸盐水泥》GB175-1999；⑩《钢筋焊接及验收规程》JGJ18-2003；⑾《水电水利工程模板施工规范》DL/T5110-2000；⑿《水工混凝土钢筋施工规范》DL/T5169-2002；⒀《水工建筑物止水带技术规范》DL/T5215-2005；⒁《水电水利工程施工测量规范》DL/T5173-2003；⒂《水电水利工程钢闸门制造安装及验收规范》DL/T5018。3相关技术文件资料《四川大渡河泸定水电站LD/C-1Ⅰ＃导流洞工程施工合同技术条款》、泸定DL[2007]字第（1）号总002号工程设计修改通知。二工程概况及施工布置1工程概况1＃导流（泄洪）洞进口围堰范围内引渠及闸室段总长30m，其中闸室段长20m。引渠范围底板布置Φ25插筋，L=3m，间排距2m，入岩2.5m，梅花型布置。混凝土衬砌底板及侧墙均为2m厚C20混凝土，浇筑至高程1325.5m。闸室段底板范围布置Φ28插筋，L=6m，间排距2m，入岩5m，梅花型布置。底板衬砌厚度为4～6m，底板固结灌浆入岩深度8m，孔间排距2m，梅花型布置。闸室两侧墙为直墙，进水口上方为四分之一椭圆曲线，闸门设计为平板闸门。闸室衬砌后净空断面为15m×16m（底宽×顶高）。闸室段除门槽部位设计为二期耐磨混凝土外，其余部位均为一期C25混凝土。闸室与两侧边坡间高程1325.5m以下采用C25混凝土回填，高程1325.5m～1340m采用石碴回填，闸室末端设置C15混凝土挡墙，挡墙顶高程上游侧为1340m，下游侧为1331m。石碴表面布置铅丝石笼护坡，坡比为1：1.12。混凝土衬砌施工计划于2007年6月25日开始，2007年9月30日完工。该段主要设计工程量如下：主要设计工程量表序号项目名称部位单位数量备注1一期C25混凝土闸室底板m321162一期C25混凝土闸身m374993二期混凝土闸室底板m372.14二期混凝土闸身m366.75回填C25混凝土闸室段m325226C20混凝土引渠段m313437回填C20混凝土引渠段m310408固结灌浆闸室底板m9609回填石碴闸室段m3772510钢筋制安闸室段t449.32211C15混凝土挡墙闸室段m388612Φ25锚筋引渠段底板根114L=3m13Φ28锚筋闸室段底板根132L=6m备注：以上数量为现有图纸工程量。2施工布置在五里沟设置拌合系统、砂石加工系统各二套，浑水沟设置砂石加工系统、拌合系统各一套作为备用，其系统设备配置及生产能力见相关资料。钢筋加工车间设在五里沟，衬砌施工由1＃导流洞施工支洞或进口明渠位置进入工作面，施工风、水、电1＃导流洞施工支洞或进口明渠位置引入。三混凝土原材料控制1水泥（1）水泥品种：采用强度等级为P.O42.5普通硅酸盐水泥，水泥品质应符合GB175-1999的规定。（2）贮存：每批水泥均应附有出厂合格证，使用前，应对每批水泥进行复检，合格后方能使用。到货的水泥应按不同品种、强度等级、出厂批号、袋装或散装等，分别放在专用的仓库或储罐中，防止应贮存不当引起水泥变质。水泥的出厂日期不得少于7天，且袋装水泥的出厂日期不应超过3个月，散装水泥不应超过6个月，袋装水泥的堆放高度不得超过15袋。散装水泥运至工地的入罐温度不宜高于65°C，若混凝土施工高峰期，厂家供应水泥运至工地温度过高，应采取降温措施，水泥可在热交换法冷却降温，用斗式提升机装载水泥在冷风室内反复循环冷却，也可在具有夹套的螺旋机内冷却。2骨料（1）混...
