南京水上运动学校办公楼加固施工方案VIP免费

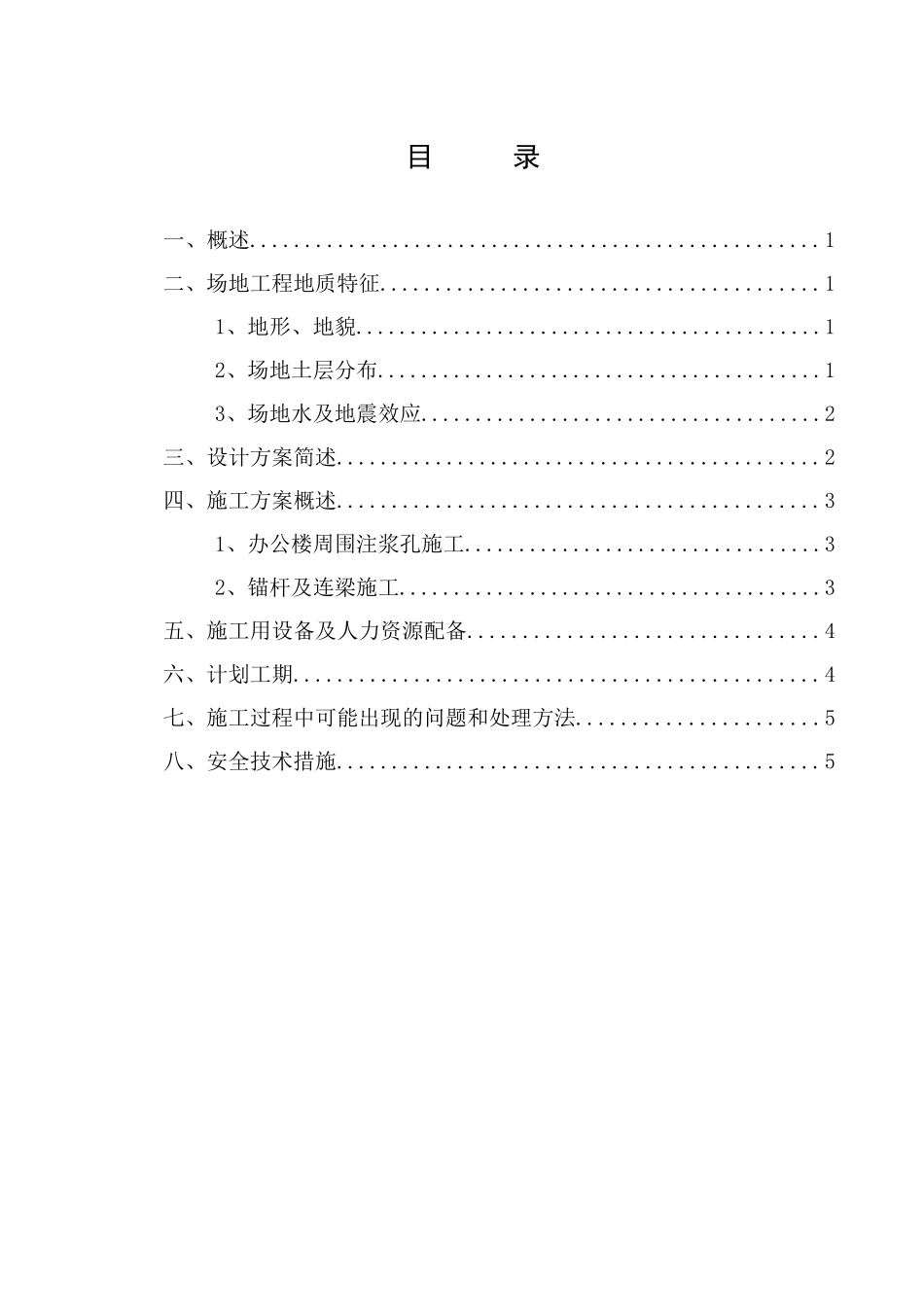

施工方案目录一、概述....................................................1二、场地工程地质特征........................................11、地形、地貌...........................................12、场地土层分布.........................................13、场地水及地震效应.....................................2三、设计方案简述............................................2四、施工方案概述............................................31、办公楼周围注浆孔施工.................................32、锚杆及连梁施工.......................................3五、施工用设备及人力资源配备................................4六、计划工期................................................4七、施工过程中可能出现的问题和处理方法......................5八、安全技术措施............................................5江苏南京水上运动学校办公楼地基基础加固工程施工方案一、概述江苏南京水上运动学校办公楼为三层框架结构，长54.32m，标准宽14.5m，采用阶梯型扩大基础，框架柱断面尺寸一般为300×350，框架梁采用梯形断面形式，板采用预应力砼多孔板结构。由于市政建设的需要，办公楼下需开挖隧道，但该办公楼地基土体主要为杂填土、淤泥质填土、素填土、粉质粘土等，土体强度及地基承载能力较低，含水量较大，隧道开挖后无法满足办公楼稳定性和沉降要求，因此该办公楼地基基础必须进行加固处理。二、场地工程地质特征1、地形、地貌场区地形、地貌及岩土层很复杂，场地为丘陵及漫滩的过渡地带，南为九华山，北为玄武湖，场地标高＋18.000m。2、场地土层分布经钻探揭露，场地土层自上而下划分如下：1-1杂填土：层厚0.5～2.4m。1-2淤泥质填土：局部分布，填龄10年左右。层厚0.0～2.5m，层底标高5.50～15.46m，层底埋深1.80～5.30m。1-3素填土：褐灰～褐黄色，粉质粘土为主，软塑～可塑，局部夹碎石、碎砖等硬块，含细小碎砖颗粒及淡水螺壳，厚度变化很大，填龄大于10年。层厚0.50～10.10m，层底标高6.34～16.03m，层底埋深2.50～10.60m。2-1粉质粘土：黄灰色，软塑～可塑－，稍有光泽，无摇震反应，干强度中等，韧性中等，具水平层理，夹粉土薄层，含腐植物，场地内大部地段分布。层厚0.60～4.70m，层底标高5.09～13.46m，层底，埋深3.80～12.10m。2-2淤泥质粉质粘土-粉质粘土：褐灰色，软塑～流塑，稍有光泽，无摇震反应，干强度中等，韧性中等，具水平层理，夹粉土薄层，含腐植物碎屑，层底含石英碎石，主要分布在下部台阶。层厚1.10～7.10m，层底标高-1.25～7.76m，层底埋深6.40～11.90m。2-3粉质粘土：灰褐色，可塑，含铁锰锈斑，稍有光泽，无摇震反应，韧性中等，干强度中等，场地内局部存在，底部含石英岩碎石。层厚0.00～5.00m，层底标高-3.15～12.83m，层底埋深5.40～14.00m。3-1亚粘土：黄褐～红褐色，可塑～硬塑，含铁锰结核，可见青灰色高岭土团块。稍有光泽，无摇震反应。韧性中等，干强度中等。场地内局部分布。层厚0.00～7.00m，层底标高-8.39～10.80m，层底埋深7.50～18.80m。3-4亚粘土：黄褐色，可塑，含铁锰锈斑，稍有光泽，无摇震反应，韧性中等，干强度中等。4残积土：黄褐、棕红色，呈中密砂土状，含有强风化基岩碎块，螺纹钻钻进困难。场地内局部分布。层厚0.00～6.90m，层底标高0.84～8.68m，层底埋深4.70～17.70m。7-1强风化粉砂质泥岩：岩石组织结构完全风化，裂隙发育。7-2中风化粉砂质泥岩：岩石强度稍高。3、场地水及地震效应（1）场地地下水该场地地下水类型为潜水，赋存于表层人工填土中，主要接受大气降水和玄武湖水补给，以蒸发和径流形式排泄，水位随季节变化较明显，富水性较弱，勘探期间所测地下水位埋深为0.35～5.10m，相应标高为9.58～14.80m。地下水位年变幅约为0.5～1.0m。根据所取水样的水质分析结果，场地地下水和土对混凝土结构不具腐蚀性，对钢筋混凝土结构中的钢筋也不具腐蚀性。（2）场地地震效应根据钻孔资料，按照《建筑抗震设计规范》（GB50011－2001）判定，该场地为II类建筑场地，属建筑抗震不利地段。...
