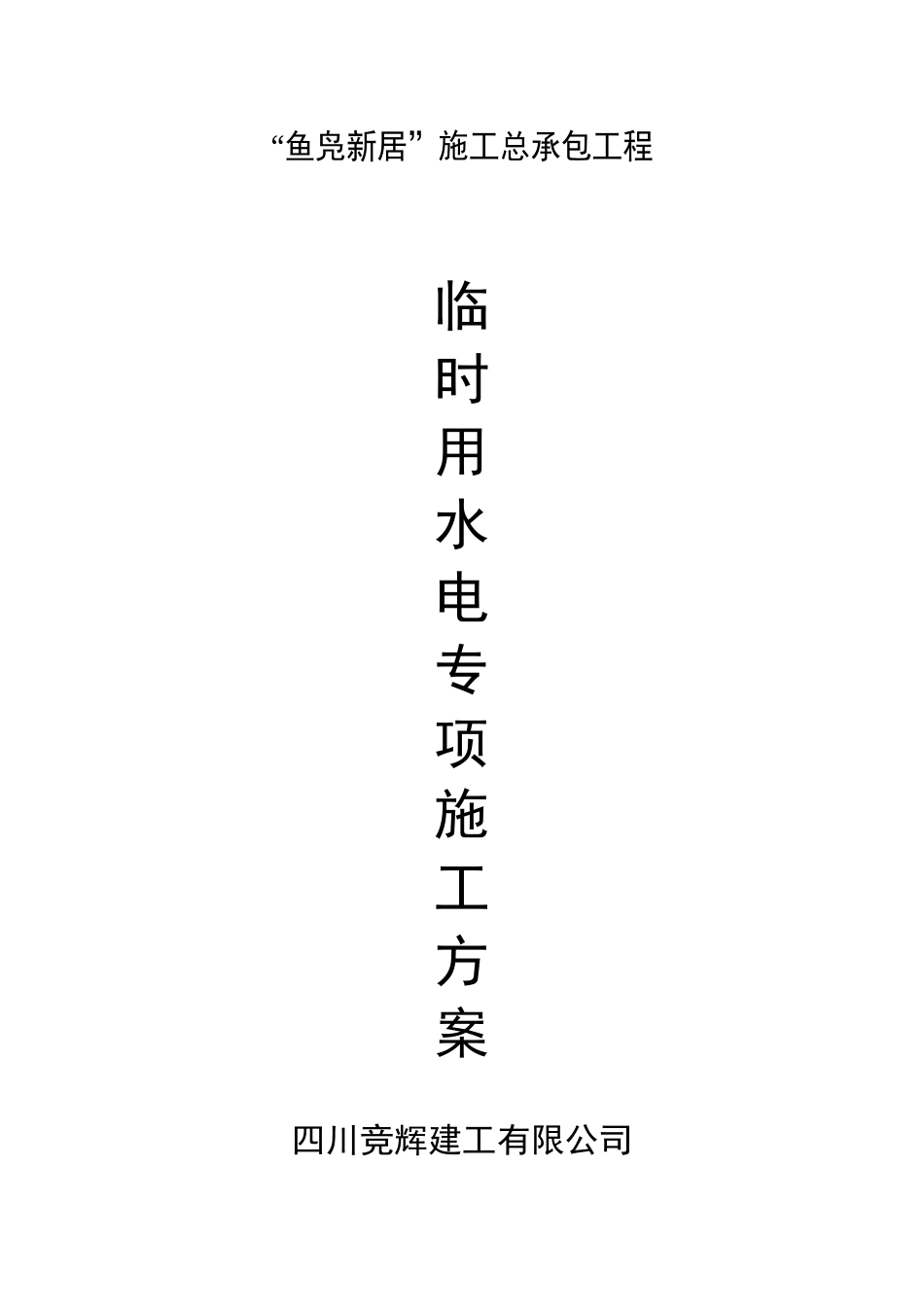

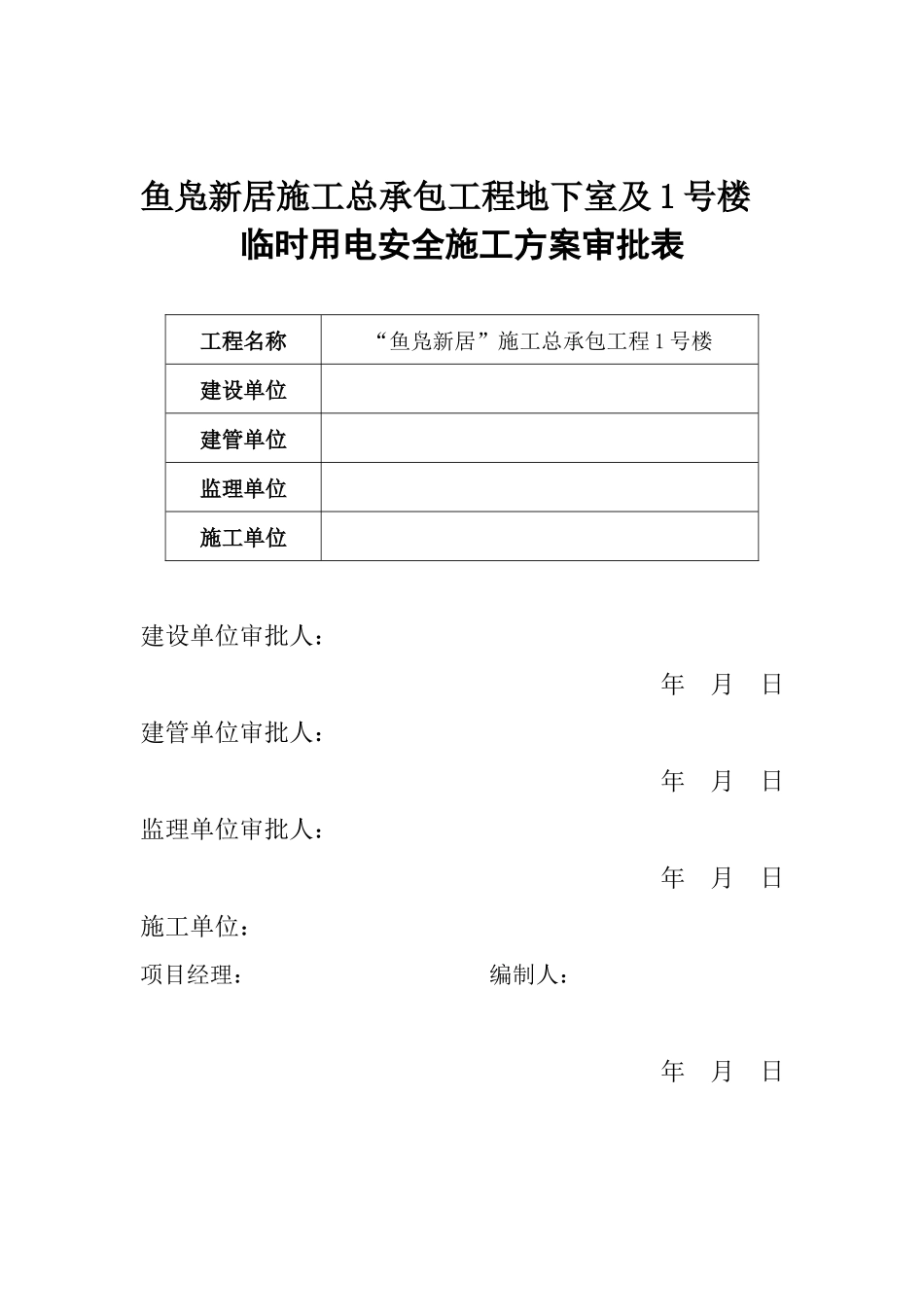

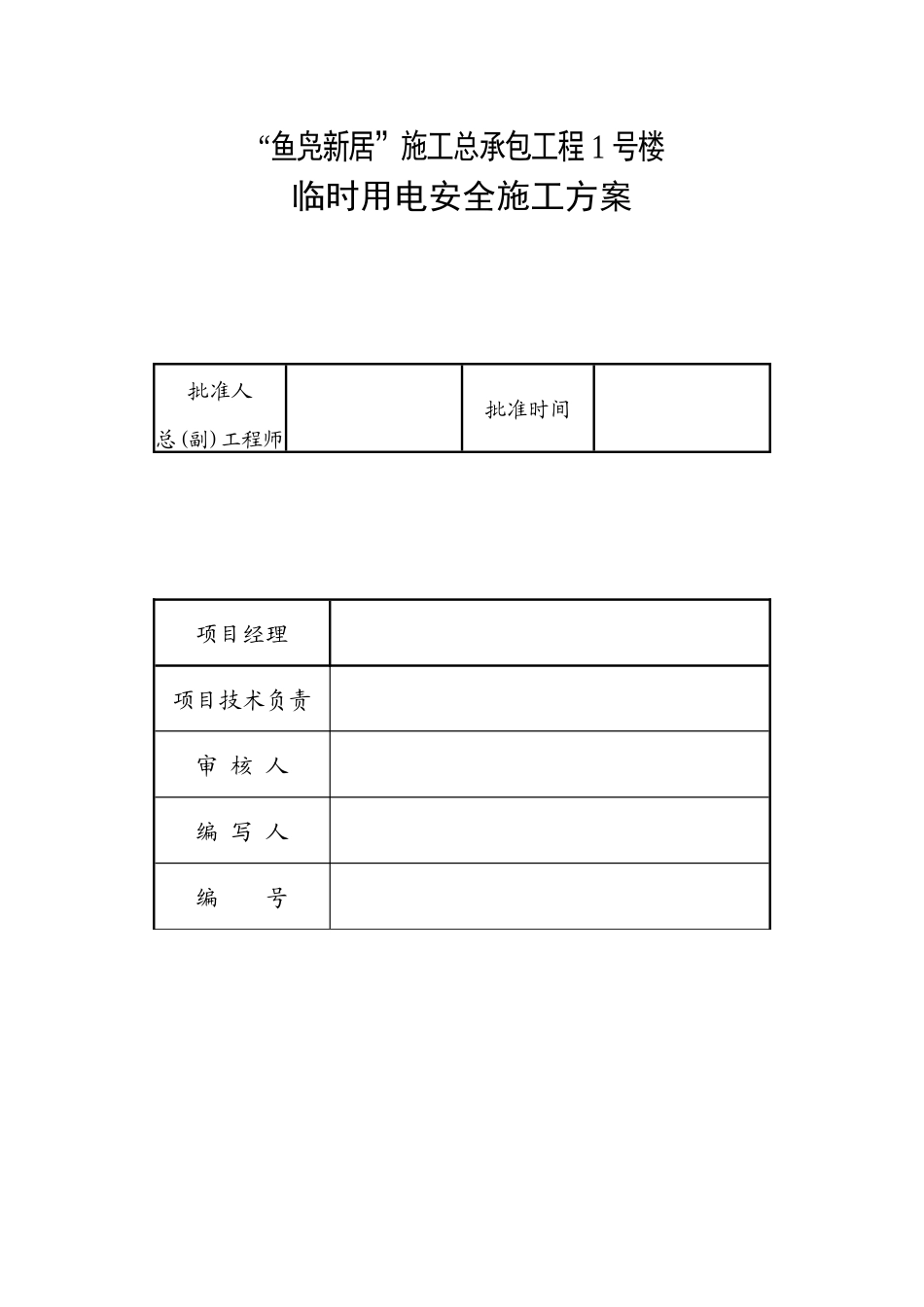

“鱼凫新居”施工总承包工程临时用水电专项施工方案四川竞辉建工有限公司鱼凫新居施工总承包工程地下室及1号楼临时用电安全施工方案审批表工程名称“鱼凫新居”施工总承包工程1号楼建设单位建管单位监理单位施工单位建设单位审批人：年月日建管单位审批人：年月日监理单位审批人：年月日施工单位：项目经理：编制人：年月日“鱼凫新居”施工总承包工程1号楼临时用电安全施工方案批准人总(副)工程师批准时间项目经理项目技术负责审核人编写人编号“鱼凫新居”施工总承包工程地下室及1号楼施工现场临时用水电施工方案一、设计依据本设计依据主要包括以下规范及资料1、《建设工程施工现场供用电安全规范》GB50194-93；2、《施工现场临时用电安全技术规范》JGJ46-2005；3、《建筑施工工程师手册（第二版）》；4、施工总平图及各种用电设备，施工工地环境重要条件及用电设备合适安装的位置。5、施工图纸及甲方现场施工用能管理规定。6、施工现场的特点：负荷变化大，环境重要条件差，用电设施多属临时设备，且移动频繁。7、保证施工现场的安全和工程质量，同时节约电能，降低工程造价。8、施工总平面图及各种用电设备，施工工地环境条件及用电设备合适安装的位置。二、工程概况本工程为”鱼凫新居”施工总承包工程地下室及1号楼，位于成都市温江区泰康路与成温邛高速辅道交汇处，该工程的范围包括地下室、主体、装饰工程、水电安装工程等四个阶段布置。由地下室友1号楼组成，建筑面积约3.5万㎡。三、临时用电设计1、本工程临时施工用电是由建设单位提供380/220总电源，总电源采用铠装铝芯电缆（4×240+1×150）直埋引入1号楼工地临时总配电室总柜，再由总配电室总柜分至各分配电箱以，分五个回路至各用电区，整个供电系统按照有关规范和标准对施工用电要求，现场实行三相五线制，保证施工用电安全。2、根据国家强制性作业标准（JGJ59-99）《建筑施工安全检查标准》和成都市的有关规定，工程临时施工用电必须实行三级配电，二级保护。本工程临时施工用电由总配电箱，分配电箱，用电设备开关箱三级配电组成，并由分配电箱和开关箱实现两级保护，形成三级配电，二级保护系统。各级配电箱的安装和做法均符合《施工临时用电安全技术规范》JGJ46-2005要求。四、总用电量计算1、根据本工程施工组织设计，用电设备及用电量统计如下：施工现场用电负荷统计鱼凫路社区（新居）工程Ⅰ标段施工用电功率统计表设备名称数量功率（kw）合计备注塔机3台40120施工电梯台4040混泥土输送泵3台90270对焊机1台100(KVA)100(KVA)弯曲机4台416断筋机2台48砼振动器8台324砼振动器（平板）2台36木工圆盘锯2台2.24.4钢筋竖焊机2台45(KVA)90(KVA)木工平刨机2台2.85.6砼搅拌机2台7.515空压机11.51.5交流电焊机2台23(KVA)46(KVA)钢筋调直机1台33办工、生活区照明50加压水泵10施工现场照明40打夯机2台36切割机2台0.81.6合计:电动机额定功率：531.1（KW）电焊机额定容量:236（KVA）照明容量：90(KW)实际合计总容量：857.1(KVA)2、电力计算：总用电量计算公式：P=1.05(K1×∑P1/COSφ+K2∑P2+K3P3)P——供电设备总需需容量（KVA）P1————电动机额定功率（KW）P2——电焊机额定容量（KVA）P3——照明容量（KW）Cosφ平均功率因数0.75需要系数：K1=0.6K2=0.6K3=1根据本工程机械设备的配备（详见统计表）计算得出P1=590.9KWP2=473KVAP3=105.5KWP=1.05×(0.6×531.1/0.75+0.6×236+90×1)=656.5KVA请甲方提供相应的安全电源，以满足施工需要。3、动力、照明线路采用三相五线制配线，其截面选择根据BLV持续允许电流表确定，电流量计算按下列公式计算：I线1=KP/（1.732U线COSφ）I：电流值P：用电设备总需容量U线：电压COSφ：功率因素一般取0.75,照明取0.7K:所需系数0.6根据回路计算①I线1=(0.6×656.5×1000)/(1.732×380×0.75)=798(A)施工现场临时用电需合理安排，错开用电高峰期，以确保用电安全。主线线路选择截面为4×240+1×150铠装铝芯电缆从变电房沿地直埋至1号楼施工配电房，再从1号施工配电房分流至钢筋房、木工房、塔吊、混凝土输送泵以及生活区、办公区照明等共分五个主回路用电区。②五个主回路分别为：第一回...
