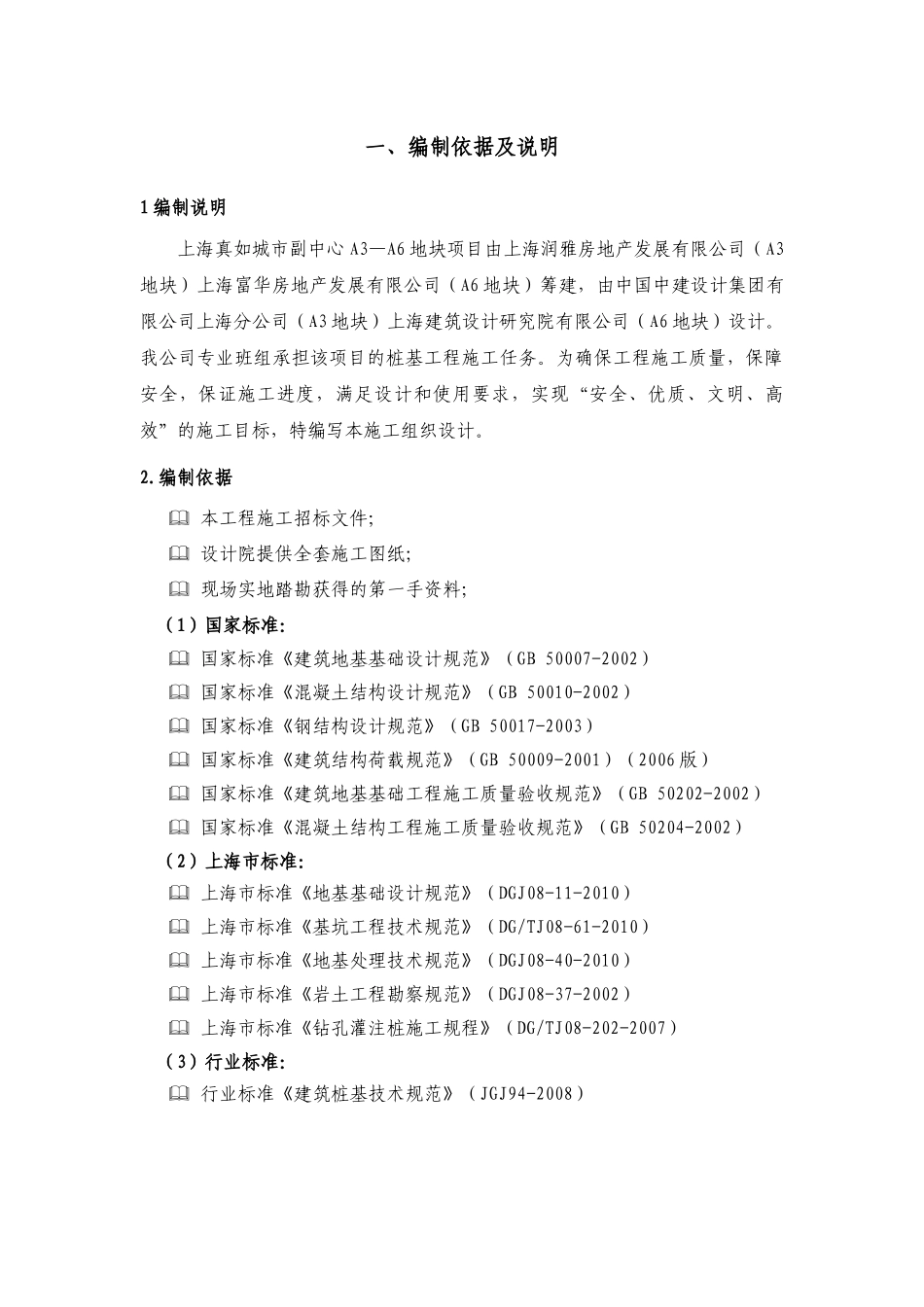

一、编制依据及说明1编制说明上海真如城市副中心A3—A6地块项目由上海润雅房地产发展有限公司（A3地块）上海富华房地产发展有限公司（A6地块）筹建，由中国中建设计集团有限公司上海分公司（A3地块）上海建筑设计研究院有限公司（A6地块）设计。我公司专业班组承担该项目的桩基工程施工任务。为确保工程施工质量，保障安全，保证施工进度，满足设计和使用要求，实现“安全、优质、文明、高效”的施工目标，特编写本施工组织设计。2.编制依据本工程施工招标文件；设计院提供全套施工图纸；现场实地踏勘获得的第一手资料；（1）国家标准：国家标准《建筑地基基础设计规范》（GB50007-2002）国家标准《混凝土结构设计规范》（GB50010-2002）国家标准《钢结构设计规范》（GB50017-2003）国家标准《建筑结构荷载规范》（GB50009-2001）（2006版）国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）（2）上海市标准：上海市标准《地基基础设计规范》（DGJ08-11-2010）上海市标准《基坑工程技术规范》（DG/TJ08-61-2010）上海市标准《地基处理技术规范》（DGJ08-40-2010）上海市标准《岩土工程勘察规范》（DGJ08-37-2002）上海市标准《钻孔灌注桩施工规程》（DG/TJ08-202-2007）（3）行业标准：行业标准《建筑桩基技术规范》（JGJ94-2008）二、工程概况上海市普陀区真如城市副中心A3—A6地块发展项目，工程位于铜川路以北、曹杨路以东区域。A3地块为其中的一部分，拟建的8#、11#、12#公寓式办公楼，集办公、零售商业功能为一体在此区域中，地上拟建3栋高层建筑及若干多层建筑，地下为三层地下室；A6地块地上拟建2栋高层建筑及若干多层建筑，地下设三层地下室。参建单位概览：工程名称：上海真如城市副中心A3—A6地块建设单位：上海润雅房地产发展有限公司（A3地块）上海富华房地产发展有限公司（A6地块）设计单位：中国中建设计集团有限公司上海分公司（A3地块）上海建筑设计研究院有限公司（A6地块）1、建筑概况：1.1桩基工程共分A3和A6二个区域。A3地块地上有6幢高层建筑及若干多层建筑，地下为二、三层大底盘地下室。其中包括2栋100m公寓式办公楼（8#、11#楼）和集中大堂，规划用地面积为8597m2,总建筑面积68056m2,12#楼为1栋140m公寓式办公楼，标准层建筑面积为988.38m2A6地块地上有2栋27~29层公寓式办公楼（13#、15#楼）及2层群房，规划用地面积为60585m2。1.2本工程主体建筑地下均为三层，8#楼、11#楼底板面标高为-11.150m，12#楼底板面标高为-11.300m，13#楼、15#楼底板面标高为-7.8m，1.3本工程±0.000相当于绝对标高+4.950m，自然地坪相当于绝对标高约+3.500m。2、结构概况：2.1本工程主体结构采用钢筋混凝土框架—剪力墙结构体系，建筑物楼面为钢筋混凝土现浇梁板式楼盖体系。2.2本工程地基基础设计等级为甲级。2.3本工程底板厚度基本为1.5m。3、场地与环境条件：3.1上海真如城市副中心A3—A6地块位于普陀区，地理位置显赫。场地北侧以固川路为界，西侧以曹杨路为界，南侧以铜川路为界，东侧以真华路为界。3.2本工程场地紧靠城市主要干道，各类市政管线复杂。2、土质概况：表1土层物理力学性质参数表土层名深度(m)厚度(m)C(KPa)γ(KN/m3)现场注水试验k(cm/s)①填土0.420.42②1粉质粘土夹2.882.4②3粉质粘土5.883.00③淤泥质粉质粘土7.281.40④灰色淤泥质粘土11.684.40⑤1粘土17.886.20⑤3粉质粘土23.485.60⑥粉质粘土28.284.80⑦1砂质粉土33.785.5⑦2粉砂36.783.00⑧1粉质粘土47.0813.30⑧2粉质粘土夹粉砂60.7813.70⑨1粉细砂63.913.133、周边管线概况：（省略）4、桩基设计选择桩基工程设计采用φ800mm钻孔灌注桩作为基础工程桩。本工程采用φ800mm钻孔灌注桩，桩径700。A3地块：8#楼工程桩桩长48m,桩顶绝对标高-12.550m,桩端绝对标高-60.550m，桩端持力层至⑨1，混凝土强度等级C35，单桩竖向抗压承载力设计值6000KN，单桩竖向抗压极限承载力标准值11400KN，试、锚桩桩长63.85m,桩顶绝对标高3.300m,桩端绝对标高-60.550m，桩端持力层至⑨1，混凝土强度等级试桩为C40，...
