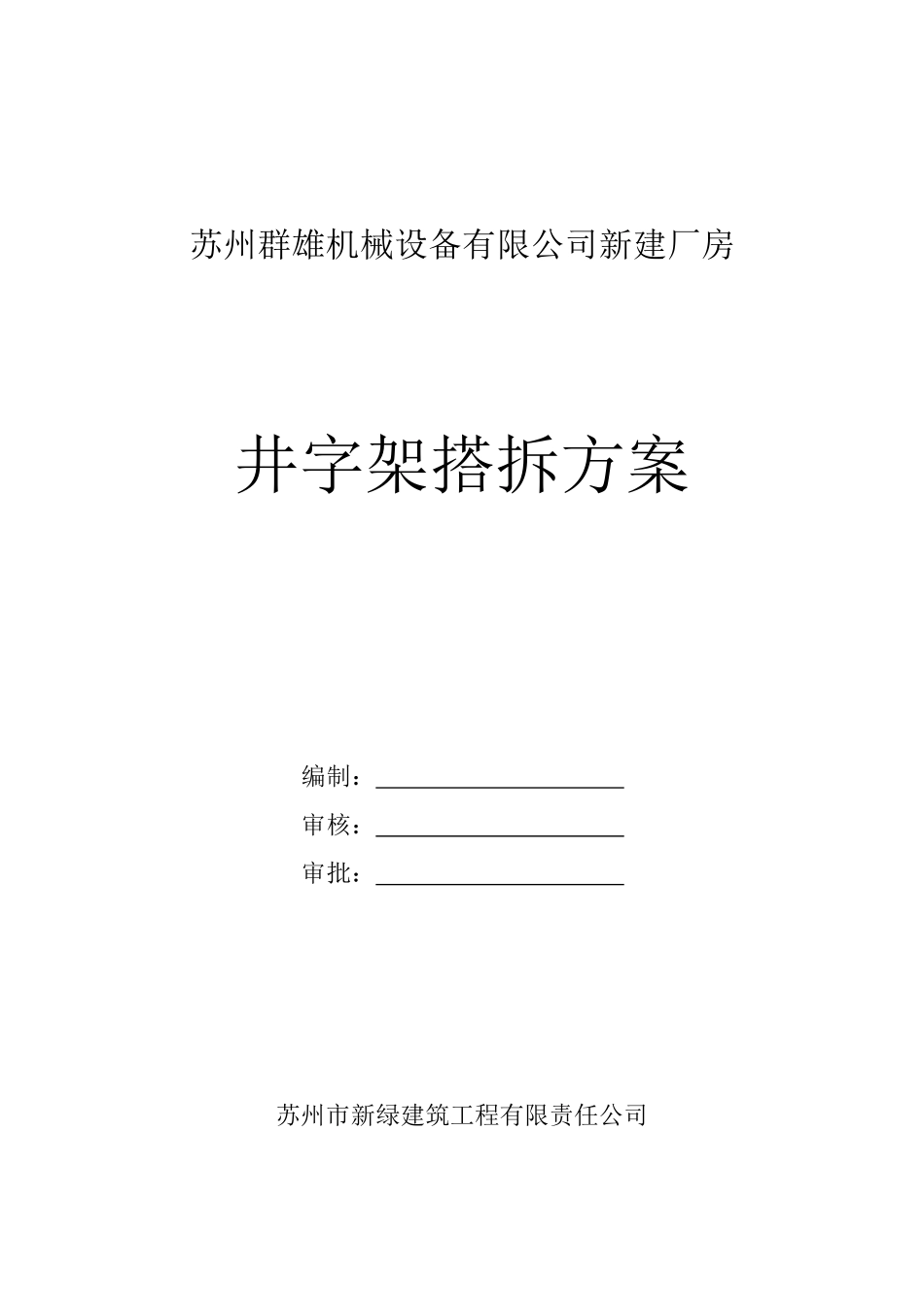

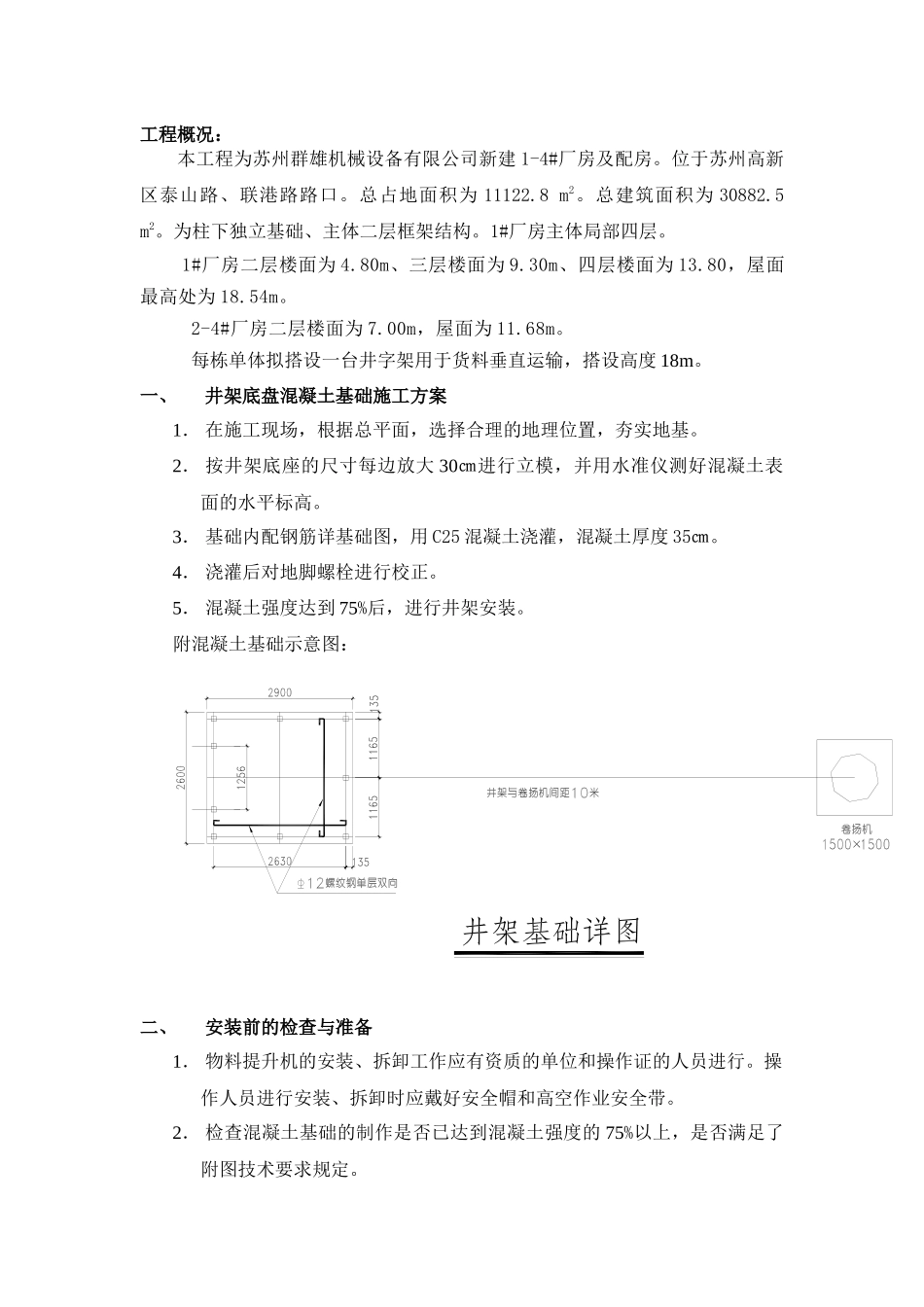

苏州群雄机械设备有限公司新建厂房井字架搭拆方案编制：审核：审批：苏州市新绿建筑工程有限责任公司工程概况：本工程为苏州群雄机械设备有限公司新建1-4#厂房及配房。位于苏州高新区泰山路、联港路路口。总占地面积为11122.8m2。总建筑面积为30882.5m2。为柱下独立基础、主体二层框架结构。1#厂房主体局部四层。1#厂房二层楼面为4.80m、三层楼面为9.30m、四层楼面为13.80，屋面最高处为18.54m。2-4#厂房二层楼面为7.00m，屋面为11.68m。每栋单体拟搭设一台井字架用于货料垂直运输，搭设高度18m。一、井架底盘混凝土基础施工方案1．在施工现场，根据总平面，选择合理的地理位置，夯实地基。2．按井架底座的尺寸每边放大30㎝进行立模，并用水准仪测好混凝土表面的水平标高。3．基础内配钢筋详基础图，用C25混凝土浇灌，混凝土厚度35㎝。4．浇灌后对地脚螺栓进行校正。5．混凝土强度达到75%后，进行井架安装。附混凝土基础示意图：二、安装前的检查与准备1．物料提升机的安装、拆卸工作应有资质的单位和操作证的人员进行。操作人员进行安装、拆卸时应戴好安全帽和高空作业安全带。2．检查混凝土基础的制作是否已达到混凝土强度的75%以上，是否满足了附图技术要求规定。3．附墙架连接件的位置是否正确，埋设是否牢靠。4．物料提升机的架体位置是否靠近或跨越架空输电线路。三、安装、调试与拆卸1．底盘连接板上的螺栓孔对准预埋螺栓放下，用水平仪四角校平，四角高差控制在1.5㎜以内,紧固预埋螺栓,复测四角的水平度至规定要求。2．将吊笼放入底盘正中，请注意进料口的方向。然后取1.5M立柱两根对角安装，再取3m长立柱两根对角安装。在短立柱上各装上两块大连接板，在每根长立柱中间装两块小连接板。先装平支撑，再装平支撑的连接板，后装斜支撑，最后安装吊笼导轨，然后拧紧每个连接螺栓，每节安装如此进行。3．物料提升机的最大独立高度为12m，超过12m时，从底盘上方6m处开始每隔6m设一道刚性附墙，顶部最大自由高度6m。4．安装到顶时，装上顶立柱，上顶横梁，装上天梁。拧紧各连接螺栓。5．安装中严禁打孔和开孔，各节点的连接螺栓必须紧固，不得漏装或以铅丝代替，全部安装好后必须由下至上检查每一个螺栓并确实拧紧，同时在牙上涂以油脂以防锈死。6．安装卷扬机，卷扬机离井架的距离应≥10m，卷扬机底座用地脚螺栓与混凝土地面固定或与此同时地锚连接，卷扬机绳筒中间应对准地滑轮的绳槽。7．按附图穿绕吊笼钢丝绳，钢丝绳端用绳卡固定在天梁的缆桩上，钢丝绳卡数量不得少于3只，钢丝绳卡的大小应与钢丝绳的直径匹配，钢丝绳卡间距不得小于钢丝绳直径的6倍。安装好防坠落器，安装上、下限位装置，上限位装置（离顶端3m），安装超重限制装置。8．按附图接通电源，检查绝缘及接地是否符合标准规定，待一切符合要求后，启动卷扬机提升吊笼至2-3m处时即停，检查制动是否良好；检查防坠落安全器是否活动自如，如有卡滞，调节其上部调节螺栓，直至正常。再启动卷扬机在全程高度范围内上、下两至三次，调试上限位、下限位。调整吊笼轨道，使导轮与轨道间隙适中没有卡滞现象，最后调试超载限制装置。9．超过13m/S（四级风以上）严禁进行安装，接高与拆卸作业。10．在物料提升机进料口上方搭建防护棚。其顶部材料强度应承受10Kpa的均布何载，可采用双层竹笆防护。11．在出料口的开口位置，应作加强处理。12．拆卸架体基本按安装相反的次序进行。固定连墙件应在上方架体拆除完成后方能拆除。以防拆架时晃动甚至倒塌。13．拆除作业一般在白天进行，夜间作业应有良好的照明。14．因故停止作业时，应采取临时稳固架体的措施。作业中严禁从高处向下抛掷物件。高空安装人员务必系好安全带，戴好安全帽，架体周围2m以内禁止站人，以防物体掉落伤人。15．电器控制柜应放在干燥无淋雨处，卷扬机必须可靠接地，接地电阻应≤4Ω，接地装置的选择应符合GBJ232的规定。卷扬机应可靠固定，出绳的最大偏角应小于1.5°。16．当物料提升机达到临时用电规范规定的地区雷暴日规定高度之中时且不在周围建筑物防雷装置保护范围之内，则应安装防雷装置，防雷装置包括：避雷针（接闪器），引下线及接地体；避雷针可...
