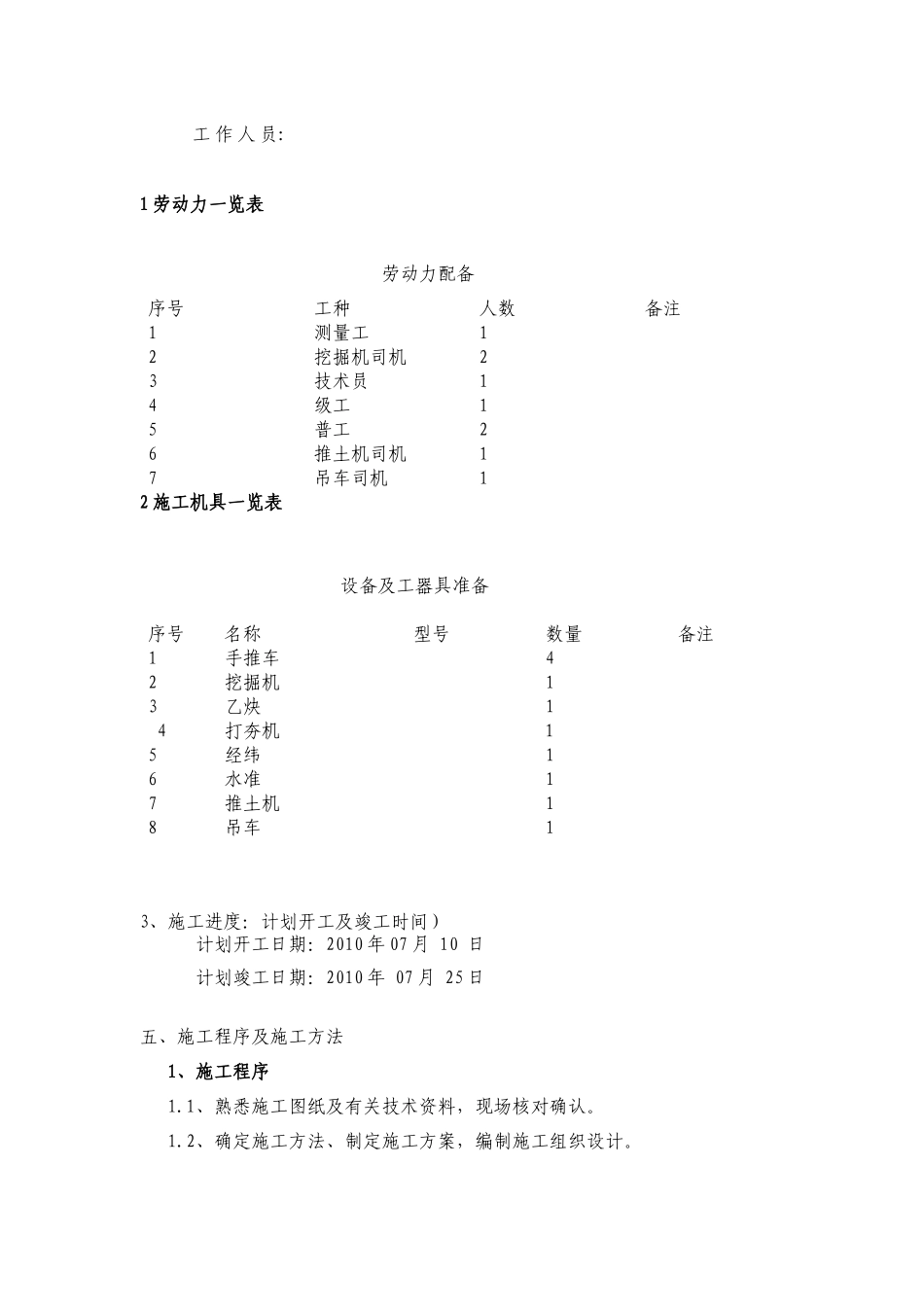

国电双辽发电有限公司二期扩建工程1×660MW超临界机组阳光供热管道移位施工方案批准：审核：复审：初审：编制：施工单位：国电双辽发电有限公司二Ｏ一Ｏ年七月六日阳光供热管道移位施工方案一、概述根据东北设计院最新出版的双辽二期扩建工程1×660MW机组“厂区总平面布置图”方案一和“厂区管沟规划图”布置情况，在二期扩建区域内有两条DN529×8并行东西走向的阳光供热管道，经核查两条供热管道中心线在距四号机扩建端围墙外15米处，在其管道走向位置处，二期扩建“厂区总平、厂区管沟规划图”上设有纵横布置的各种管道9条、电缆沟1条、综合管道支架1条、循环水泵房一座、距水塔边线约3米。根据上述实际情况，现设在二期扩建区域内的两条DN529×8阳光供热管道势必影响二期扩建工程施工，为此阳光供热管道需要改线移位。。二、编制依据1、双辽二期扩建工程1×660MW机组厂区总平面布置图”方案一和“厂区管沟规划图”；2、双辽市市区东部供热改造工程一次管网平面布置图；3、城镇供热管网工程施工及验收规范；三、工作内容1、在坐标A=1005.25；B=1319.93处至坐标A=1193.23；B=1277.45处沿管道走向将两条DN529戴聚氨酯泡沫保温层的管道挖出拆除。2、根据厂区情况，管道移位改线安装走向从坐标A=1005.25；B=1319.93处至坐标A=1050.00；B=1319.93处右转17度，再在坐标A=1118.00；B=1340.45处左转40度到坐标A=1193.23；B=1277.45处与原管道相接。3、利用原管道进行安装，原管不足用新管补充填。4、挖、填土方。四、施工准备和进度1、施工负责人及劳动力平衡项目负责:夏连明项目经理:夏连明安全管理:梁之明施工负责人:孙浩然工作人员:1劳动力一览表劳动力配备序号工种人数备注1测量工12挖掘机司机23技术员14级工15普工26推土机司机17吊车司机12施工机具一览表设备及工器具准备序号名称型号数量备注1手推车42挖掘机13乙炔14打夯机15经纬16水准17推土机18吊车13、施工进度：计划开工及竣工时间）计划开工日期：2010年07月10日计划竣工日期：2010年07月25日五、施工程序及施工方法1、施工程序1.1、熟悉施工图纸及有关技术资料，现场核对确认。1.2、确定施工方法、制定施工方案，编制施工组织设计。1.3、准备工器具、材料、备品备件，设备材料到货后认真执行开箱验收制度。1.4、进行安全、技术交底的准备，认真做好有关技术资料的准备工作；1.5、按照新管路走向挖沟槽，可同步进行需改管原管道土方挖掘工作。1.6、拆除φ529×8聚氨酯泡沫保温管，吊运至新管线沟槽内。1.7、φ529×8管道开坡口，按照新管路走向铺设钢管，钢管与原管路断口吊装对口焊接。1.8、焊口打磨检验，刷防腐漆，做保温。1.9、土方回填，路面修复。1.10、施工作业组认真做好自检验收、交接验收。2、施工方法2.1、根据甲方提供的技术方案，组织施工现场勘测,编制施工方案、工期进度网络计划，确保安装工程按期完成。2.2、根据甲方提供的技术方案，准备工程所需机械、工器具、材料。2.3、施工主材料及配件放倒指定地点存放,帐物相符。2.4、按照阳光供热管道移位技术方案要求施工。六、质量保证1、技术负责人及成员技术负责人：夏连明2、保证质量的措施2.1、施工材料入厂后，对规格尺寸、数量进行测量核对检查，杜绝不合格管材流入到施工当中。2.2、合理分配施工作业人员，特殊工种工作持证上岗，按照施工项目顺序，逐项进行施工，验收合格后在工作下一道工序。2.3、挖沟槽、拆除管道时，安排专人监督检查，避免损坏管道保温层，新挖沟槽按照图纸要求施工。2.4、施工时使用合格的工具、材料保证管道安装质量。2.5、钢管坡口采用V型坡口，可采用氧乙炔火焰切割的方法加工，管子焊接前应将焊接端的坡口面及管壁内外10--20mm范围内的铁锈、毛刺、泥土、油脂等脏物清理干净。2.6、管道对接时，不强力对口，对口间隙应符合管道焊接要求，管道对口的错口偏差不宜超过壁厚的10%,且不大于2mm，管道焊缝应有加强面、遮盖面，加强面高度为1--2mm。2.7、管道焊缝位置挖焊工作业坑，保证焊工视线和焊接质量，焊接时使用J422焊条。2.8、管道焊缝焊接完后应除去焊渣、飞溅，并应将焊缝表面清理干净，进行外观检验和无损检验，焊缝不允许出...
