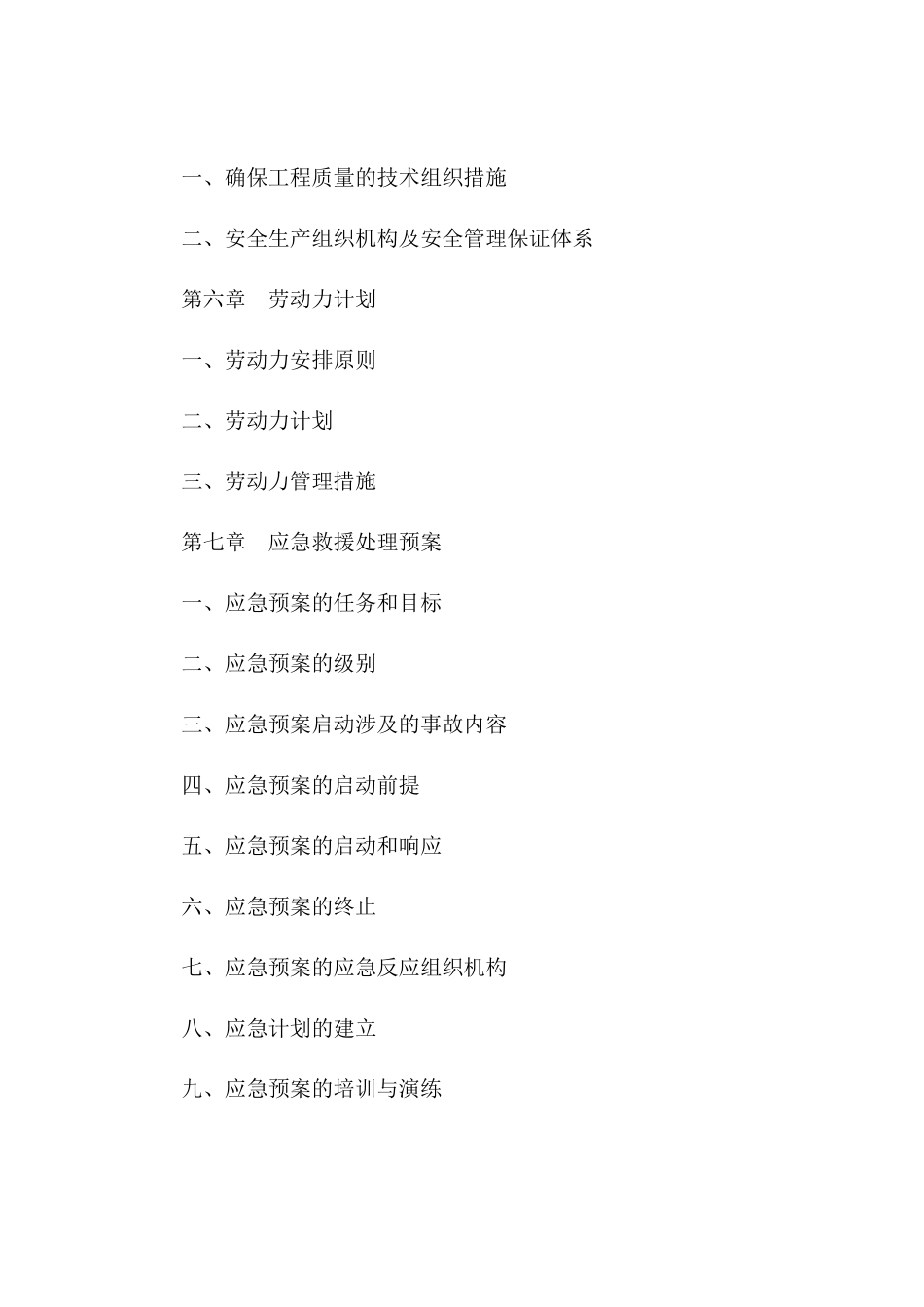

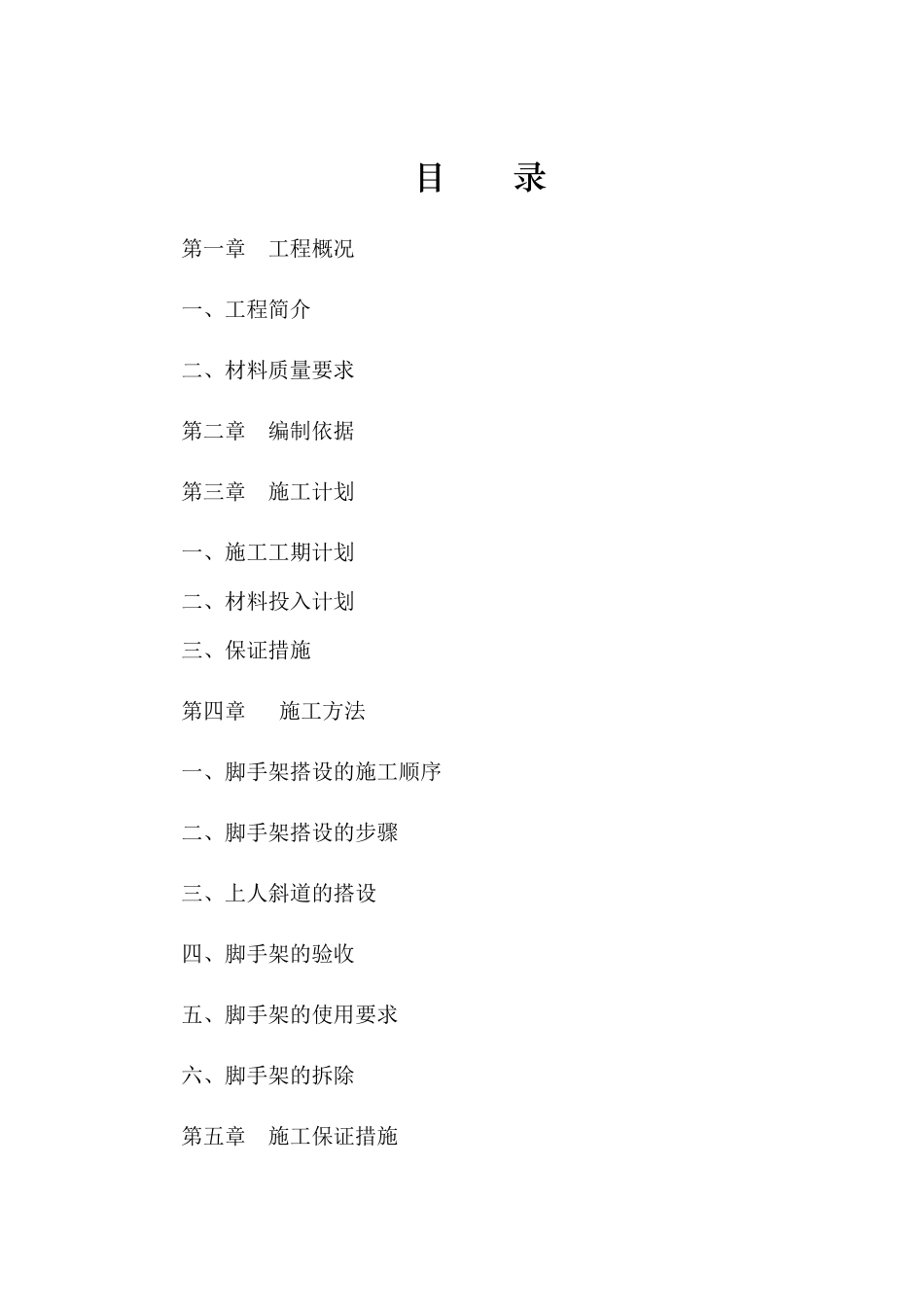

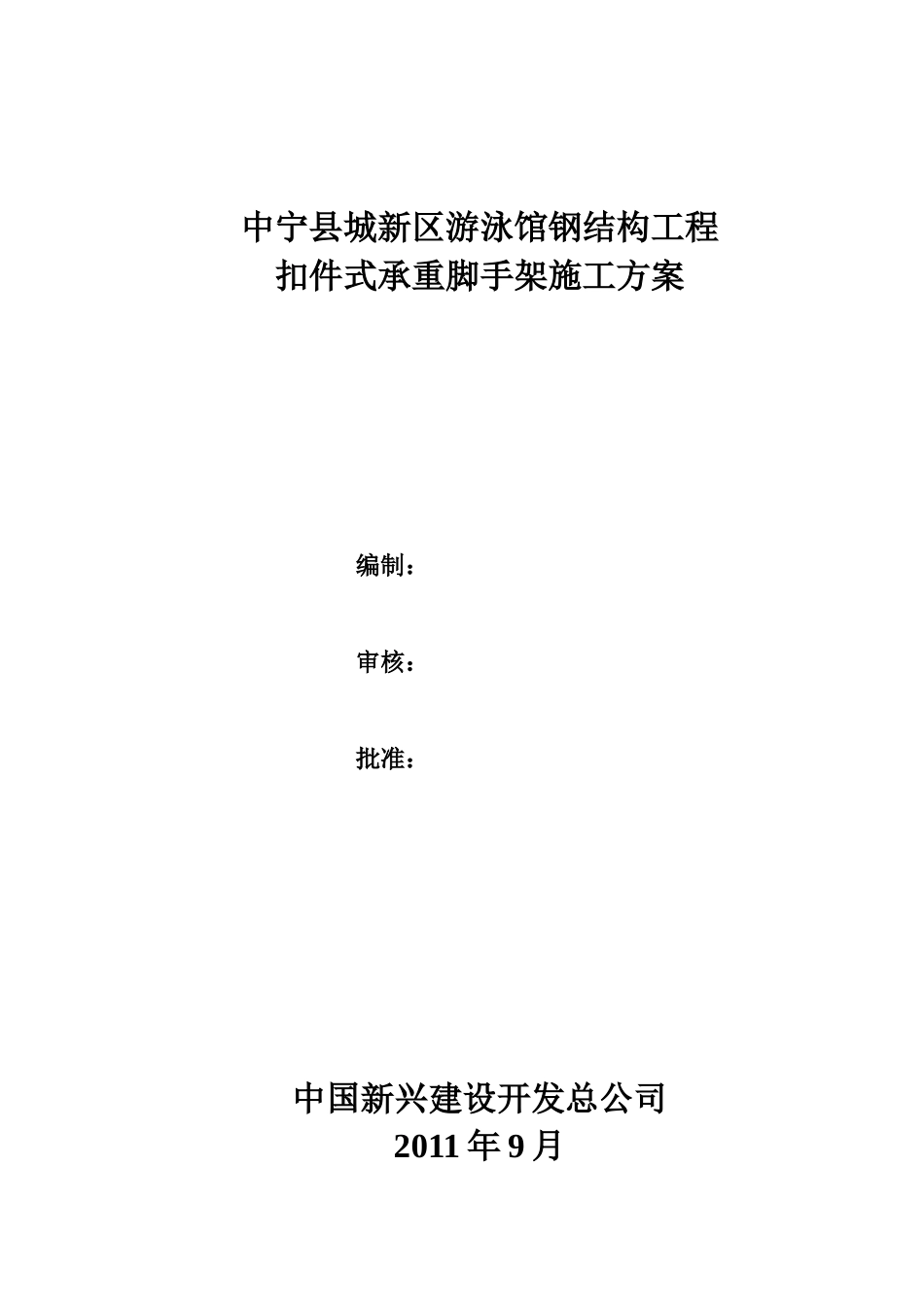

中宁县城新区游泳馆钢结构工程扣件式承重脚手架施工方案编制：审核：批准：中国新兴建设开发总公司2011年9月目录第一章工程概况一、工程简介二、材料质量要求第二章编制依据第三章施工计划一、施工工期计划二、材料投入计划三、保证措施第四章施工方法一、脚手架搭设的施工顺序二、脚手架搭设的步骤三、上人斜道的搭设四、脚手架的验收五、脚手架的使用要求六、脚手架的拆除第五章施工保证措施一、确保工程质量的技术组织措施二、安全生产组织机构及安全管理保证体系第六章劳动力计划一、劳动力安排原则二、劳动力计划三、劳动力管理措施第七章应急救援处理预案一、应急预案的任务和目标二、应急预案的级别三、应急预案启动涉及的事故内容四、应急预案的启动前提五、应急预案的启动和响应六、应急预案的终止七、应急预案的应急反应组织机构八、应急计划的建立九、应急预案的培训与演练第八章文明施工第九章脚手架的计算及附图第一章工程概况一、工程简介1、工程概况本工程为中宁杞乡黄河体育中心游泳馆工程，建筑面积分别为12260㎡。位于中宁县城新区东北部育才北路以东，正大北路以西，富康路以北。本工程屋顶为游泳馆网架工程，建筑面积为12260m2，结构设计使用年限为50年，建筑结构安全等级为二级，抗震设防烈度为80。钢结构防火等级一级。设计基准期限50年。钢结构使用材料如下：钢管采用直缝焊管(GB/T13793)或热轧无缝钢管（GB/T8162）。钢网架杆件要求耐火极限达到1.5h。大厅网架采用正交正放桁架型焊接球节点网架，采用周边下弦支承。网架剖面形式呈弧形，网架矢高为约3.5m，下弦标高最高为22.4m。本工程球铰支座共60个，球铰支座分五种。其中Z—134个，Z—212个，Z—2a6个，Z—36个，Z—3a2个，网架杆件采用卷板直缝焊接钢管或无缝钢管，≤φ219×12采用Q235B、φ219×14采用Q345B。本工程的钢结构采用分段现场拼装，高空塔吊散装的方式，对构件的单位重量有严格的要求，按现场的实际情况对网片进行严格划分，确保对安装不会造成影响。2、脚手架搭设2.1、中宁县城新区游泳馆网架钢结构工程扣件式承重脚手架，采用Φ48mm×3.5mm普通扣件式脚手管。拟在4轴线的中心点为基准，向1轴线方向按扇形进行脚手架搭设；4～15轴线之间搭设普通承重式脚手架，四台塔吊在游泳馆四周同时配合网架安装；下弦球节点处搭设脚手架，用于网片临时支撑。纵横水平向基本步距1.5m，可适当调整步距至1.6m，垂直步距为1.5m。。2.2、根据施工工况验算结果计算，在安装支点处设3肢格构柱满足受力要求，综合考虑，即五根立杆组成，断面500mm×500mm，其它部分为操作台。格构柱底部可直接设置在砼上，其它铺设50mm厚木板，扫地杆。2.3、脚手架立杆垂直度和旁弯度误差不大于30mm；承重支点多肢柱水平偏差不大于20mm；各阶顶标高误差不超过±30mm。2.4、操作面满铺脚手板，并绑扎牢固；边缘和临空处按规定设置防护栏杆和安全网。脚手架在使用过程中要经常检查、维修，防止扣件松动和立杆沉陷。网架上部各弦层安装根据现场条件搭设临时脚手架，原则上不影响散装杆件安装。由固定的架子工配合搭设。2.5、脚手架两端分别搭设宽800mm上人走道，两边有防护栏杆。脚手架按规定设置防雷接地装置，采用镀铝锌导线与土建接地系统良好连接。2.6、在4、14轴柱顶系杆或圈梁上布置一道人工操作脚手通道，以便柱顶安全施工。二、材料质量要求1、钢管采用Φ48×3.5焊接钢管，质量必须满足现行钢管技术规定标准(GB700-88，Q235)，不得使用腐蚀严重（斑点，剥皮）、弯曲、开裂的钢管。2、扣件采用可锻铸铁制造的标准机件，其材质应符合现行国家标准《钢管脚手架扣件》(GB15831)的规定。扣件的附件（Ｔ形螺栓、螺母、垫圈）采用材料符合《碳素结构钢》(GB/T700)中Q235-A级钢的规定，扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件均必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑扭试验。3、脚手板：选用胶合板或50mm厚木板,不得使用腐烂、散边或破损严重胶合板或木板。4、安全网：采用合格的平网(大眼睛)，在操作面下一个步距...
