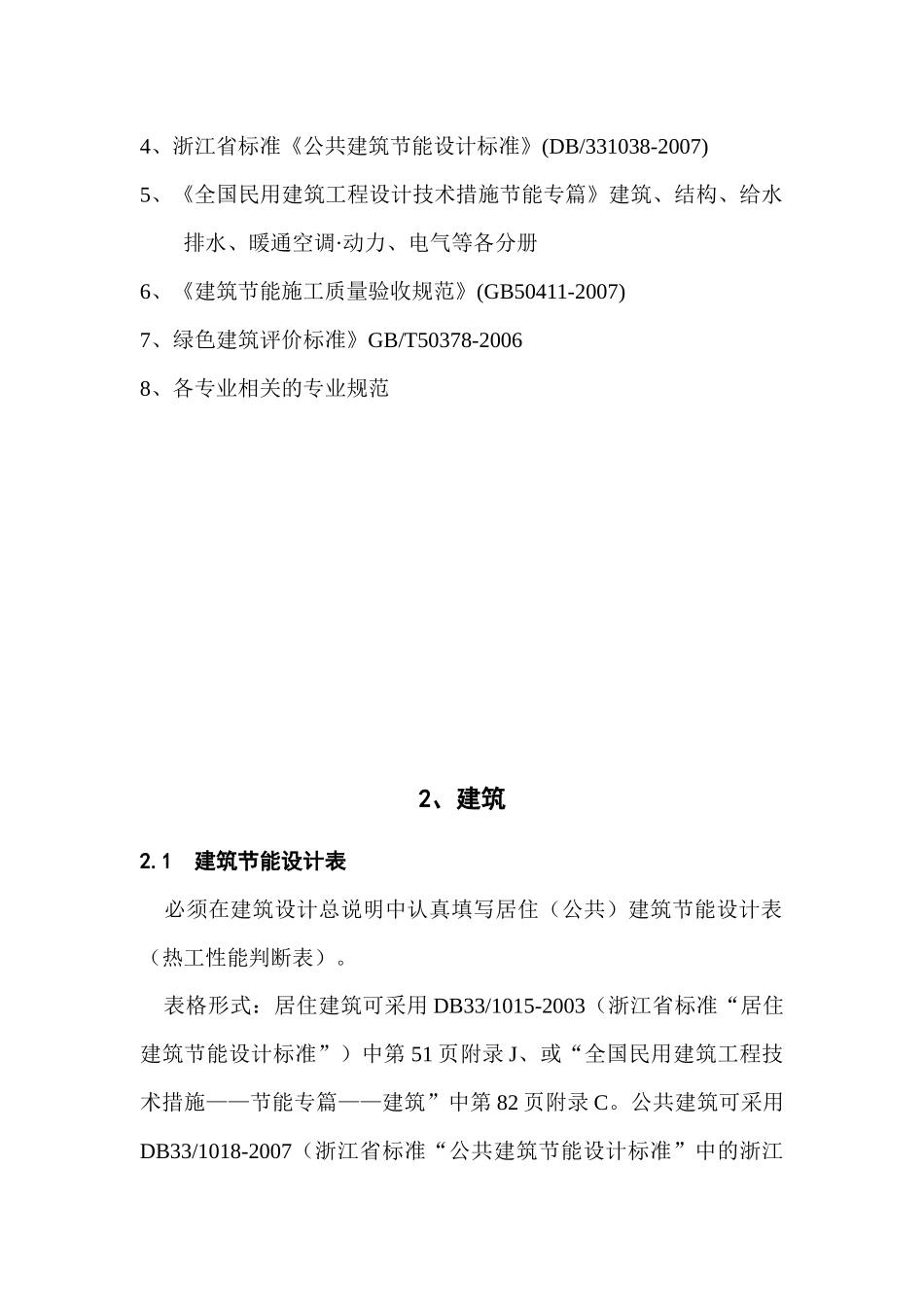

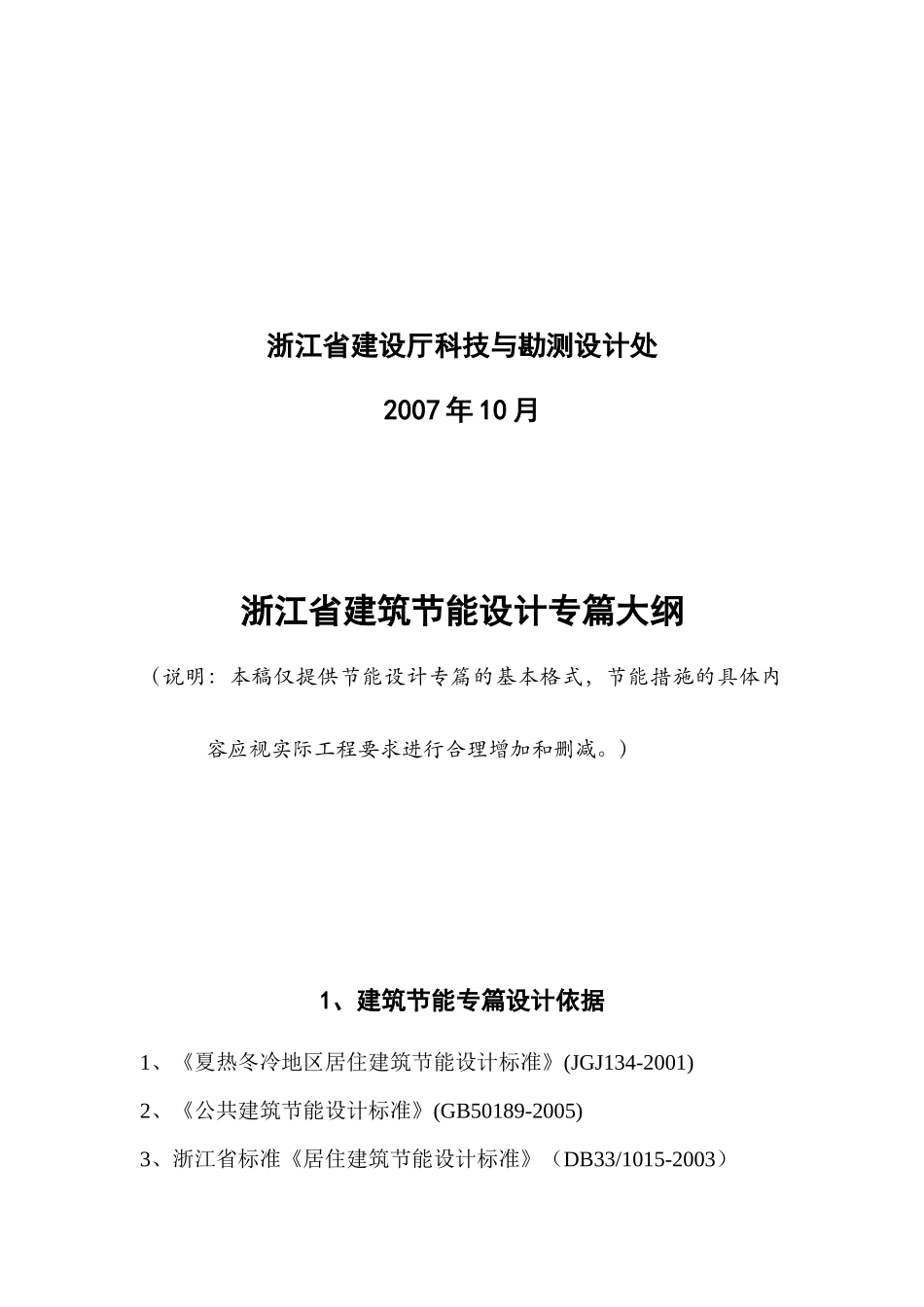

浙江省建筑节能设计专篇大纲浙江省建设厅科技与勘测设计处2007年10月浙江省建筑节能设计专篇大纲（说明：本稿仅提供节能设计专篇的基本格式，节能措施的具体内容应视实际工程要求进行合理增加和删减。）1、建筑节能专篇设计依据1、《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2001)2、《公共建筑节能设计标准》(GB50189-2005)3、浙江省标准《居住建筑节能设计标准》（DB33/1015-2003）4、浙江省标准《公共建筑节能设计标准》(DB/331038-2007)5、《全国民用建筑工程设计技术措施节能专篇》建筑、结构、给水排水、暖通空调·动力、电气等各分册6、《建筑节能施工质量验收规范》(GB50411-2007)7、绿色建筑评价标准》GB/T50378-20068、各专业相关的专业规范2、建筑2.1建筑节能设计表必须在建筑设计总说明中认真填写居住（公共）建筑节能设计表（热工性能判断表）。表格形式：居住建筑可采用DB33/1015-2003（浙江省标准“居住建筑节能设计标准”）中第51页附录J、或“全国民用建筑工程技术措施——节能专篇——建筑”中第82页附录C。公共建筑可采用DB33/1018-2007（浙江省标准“公共建筑节能设计标准”中的浙江省公共建筑节能设计表，或“全国民用建筑工程设计技术措施——节能专篇——建筑”第91页附录I。表中的项目必须如实填写，不得删减表中的项目。如果本设计中不存在某些项目，可以空格。对屋面、外墙、楼板、底层自然通风的架空楼板、符合各朝向窗墙比的外窗、外门等的传热系数（K）和居住建筑的体型系数必须达到或小于节能标准规定的限值。凡不满足规定性指标的，则必须进行权衡计算，以确保满足节能的要求。2.2构造做法在施工图建筑设计总说明中的“构造做法说明”或另列的“建筑用料表”中，所列举的建筑各部位的保温材料的名称及厚度必须与建筑节能设计表（热工性能判断表）一致。2.3传热系数确定设计的建筑物中，屋面、外墙、外门窗等传热系数（K）的确定，可以在DB33/1013-2003（浙江省标准“居住建筑节能设计标准”）第18页至50页的附录中，或在“全国民用建筑工程统一技术措施——节能专篇——建筑”有关章节中选用，如不能直接选用的，应计算确定，并应附计算书送审。2.4保温节点施工图明确选用保温形式和保温材料及厚度后，应图说保温节点、特别是绝热（冷）桥的节点做法，节点详图可以套用已出版发行的国家、本省的有关标准图集。如无适合本工程的保温节点做法，应绘制详图表达清楚。2.5节能权衡计算建筑节能权衡计算中，对计算结果应分析、验算。凡居住建筑每平方米/年的耗电量（Kwh/㎡）超过56.3（冬冷夏热地区建筑物节能综合指标的限值）时，如不满足节能50％的要求，必须重新设计。（公共建筑的类型不同，耗能也不同，所以暂不规定）。3、结构3.1结构概述应注明结构体系、结构设计使用年限、建筑结构安全等级、建筑结构耐火等级。3.2结构体系及相应节能做法应明确楼盖类型，所采用的墙体材料（包括外墙、内墙、±0.000以下墙体以及轻质填充墙等）以及砌筑砂浆。采用的墙体材料必须符合当地墙改政策，具体材料热工参数以及墙体、屋面等保温系统做法详建筑节能专篇。1、混凝土结构a.注明结构类型（框架结构、框架－剪力墙结构、剪力墙结构、框筒结构等）b.注明楼盖类型（普通现浇混凝土楼盖、现浇混凝土空心楼盖、预应力混凝土叠合楼盖等等）c.明确填充墙体材料（KP1型烧结多孔砖、页岩砖、蒸压加气混凝土砌块、混凝土多孔砖、混凝土小型空心砌块等等）以及砌筑砂浆(普通砂浆、专用砂浆、专用粘结剂等)2、砌体结构a.注明承重墙体材料（KP1型烧结多孔砖、页岩砖、蒸压加气混凝土砌块、混凝土多孔砖、混凝土小型空心砌块等等）以及砌筑砂浆(普通砂浆、专用砂浆、专用粘结剂等)b.注明楼盖类型（普通现浇混凝土楼盖、现浇混凝土空心楼盖、预应力混凝土叠合楼盖等等）3、钢结构a.注明结构类型（框架结构、框架－剪力墙结构、框架－支撑结构等）b.注明楼盖类型（普通钢楼盖、现浇混凝土－钢组合楼盖等等）c.明确填充墙体材料（金属面复合夹芯板、加气板材以及各种砌体块材等等）及围护墙体与钢结构的连接。4、给水排水4.1给水1.用水量标准明确各类建筑的设计用水定额,应...
