旋挖桩施工方案VIP免费

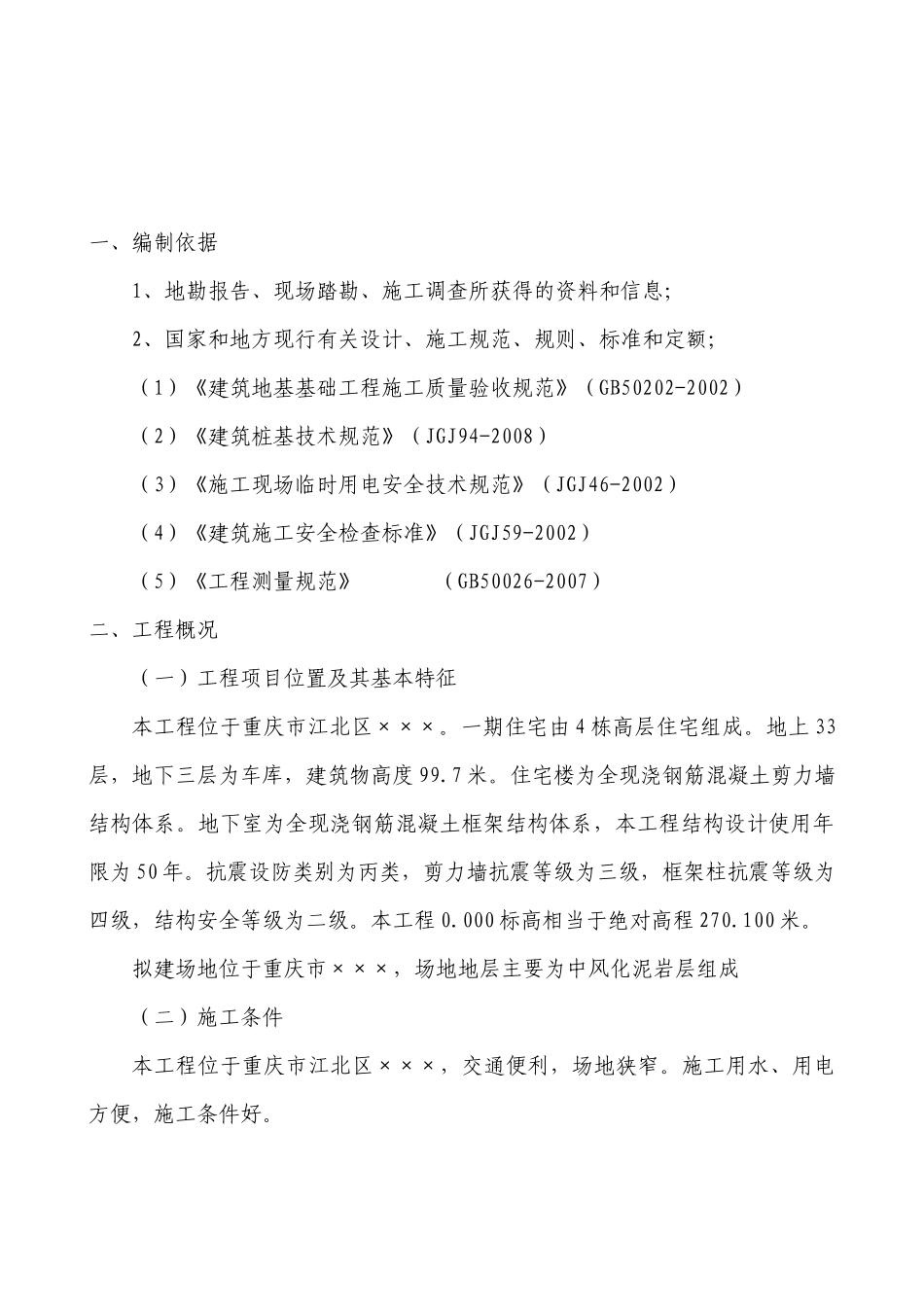

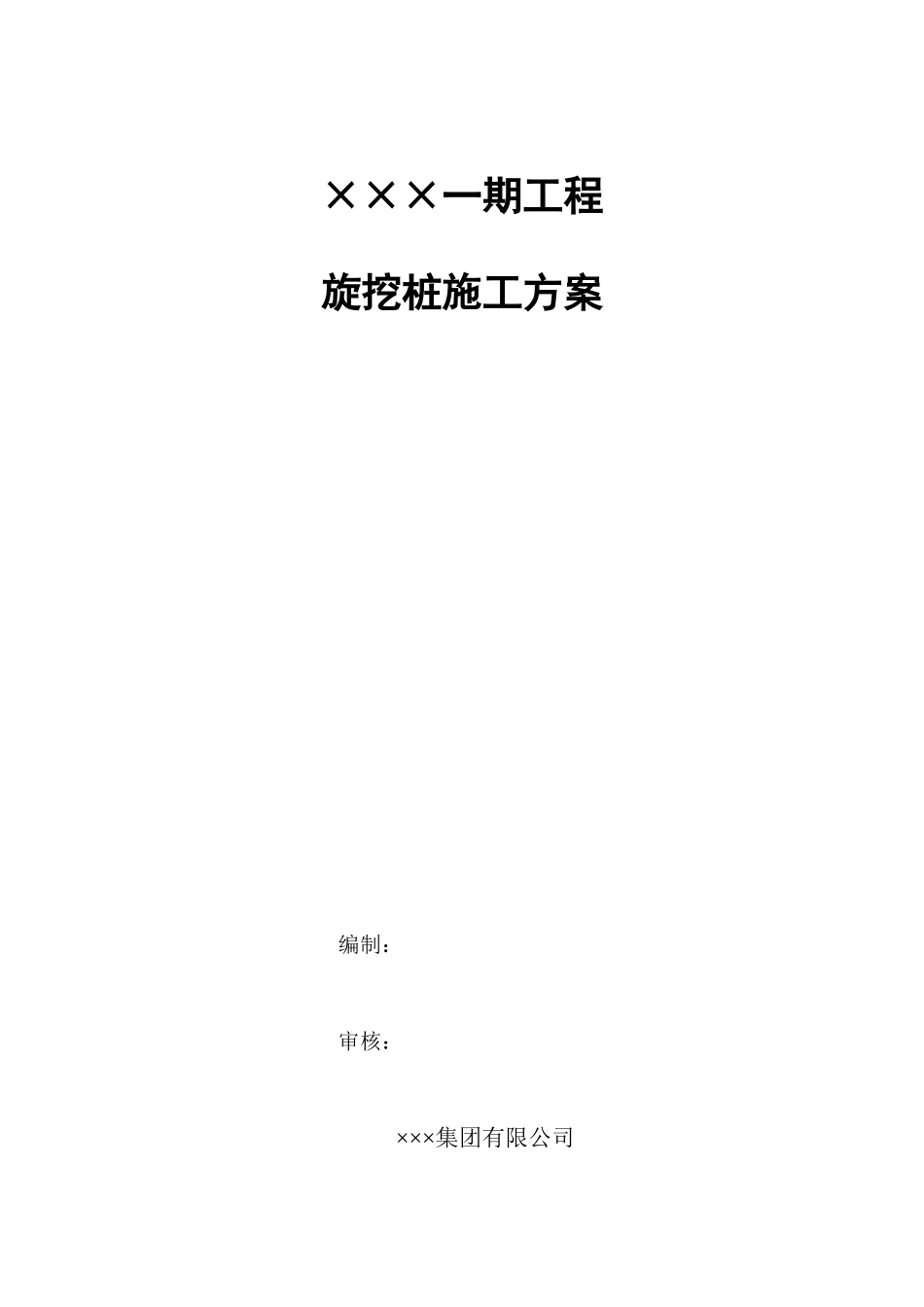

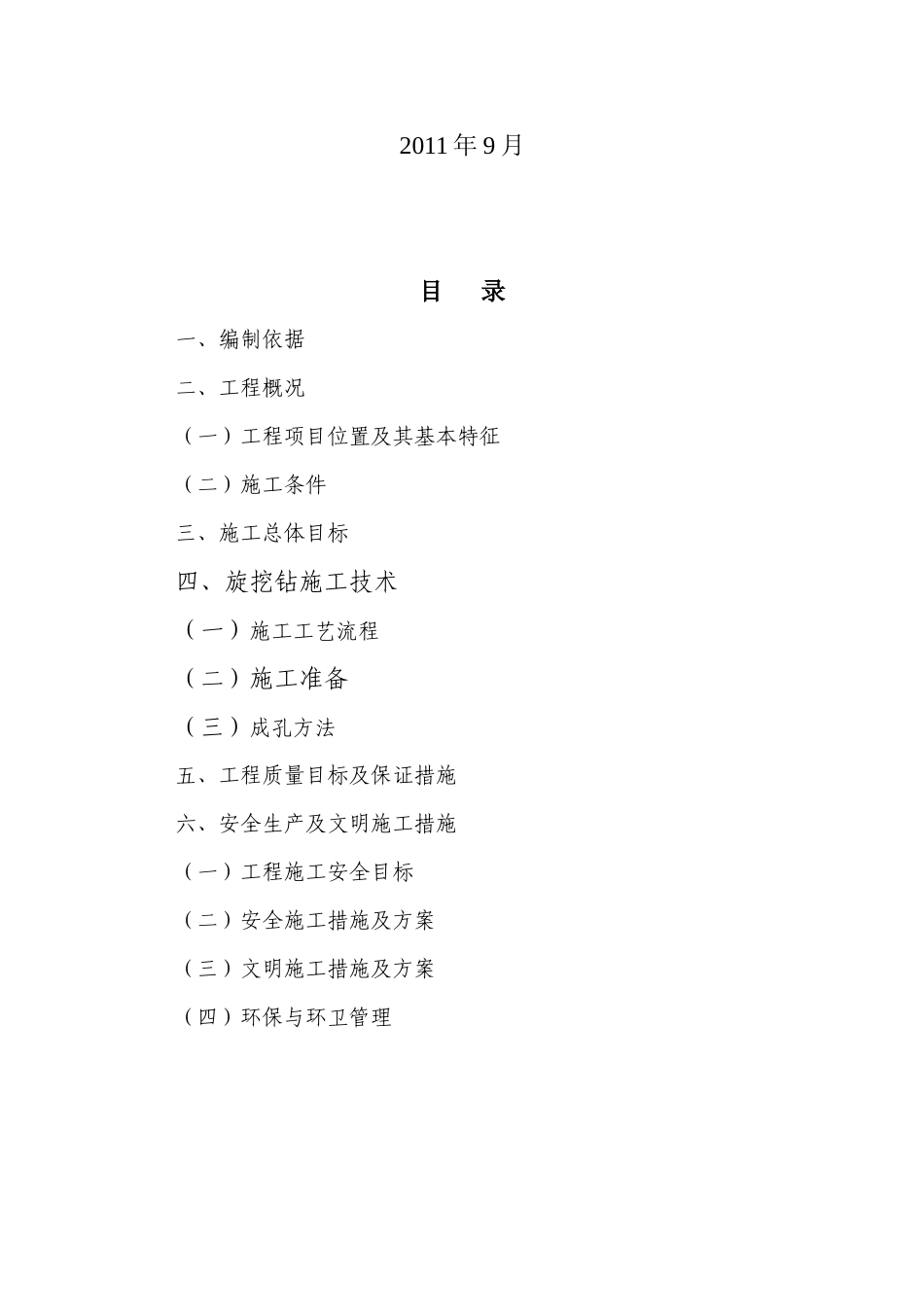

×××一期工程旋挖桩施工方案编制：审核：×××集团有限公司2011年9月目录一、编制依据二、工程概况（一）工程项目位置及其基本特征（二）施工条件三、施工总体目标四、旋挖钻施工技术（一）施工工艺流程（二）施工准备（三）成孔方法五、工程质量目标及保证措施六、安全生产及文明施工措施（一）工程施工安全目标（二）安全施工措施及方案（三）文明施工措施及方案（四）环保与环卫管理一、编制依据1、地勘报告、现场踏勘、施工调查所获得的资料和信息；2、国家和地方现行有关设计、施工规范、规则、标准和定额；（1）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（2）《建筑桩基技术规范》（JGJ94-2008）（3）《施工现场临时用电安全技术规范》（JGJ46-2002）（4）《建筑施工安全检查标准》（JGJ59-2002）（5）《工程测量规范》（GB50026-2007）二、工程概况（一）工程项目位置及其基本特征本工程位于重庆市江北区×××。一期住宅由4栋高层住宅组成。地上33层，地下三层为车库，建筑物高度99.7米。住宅楼为全现浇钢筋混凝土剪力墙结构体系。地下室为全现浇钢筋混凝土框架结构体系，本工程结构设计使用年限为50年。抗震设防类别为丙类，剪力墙抗震等级为三级，框架柱抗震等级为四级，结构安全等级为二级。本工程0.000标高相当于绝对高程270.100米。拟建场地位于重庆市×××，场地地层主要为中风化泥岩层组成（二）施工条件本工程位于重庆市江北区×××，交通便利，场地狭窄。施工用水、用电方便，施工条件好。三、施工总体目标本工程我单位将以“一流管理、一流质量、一流服务”的指导思想，严格按照重庆市现行的质量验收要求进行施工，将其作为本项目的施工重点，集中项目部优质资源（人、财、物），进行科学管理和精心组织施工，确保旋挖施工达到高速优质，并按期完成。为此，我们将做到：（1）质量目标：本工程按国家有关验评标准的要求进行验收，工程质量合格、一次性通过验收。（2）工期目标：车库挖孔桩旋挖工期为30天。（3）安全管理目标：杜绝死亡事故、重伤事故、重大交通事故和火灾事故，轻重伤频率控制在3‰以下。（4）文明施工及环保目标：贯彻执行建设部、国家环境保护局及重庆市有关建设文明工程施工法规并结合施工区施工的具体要求，做到施工现场容貌整洁，确保施工不影响现场周围环境污染。职工带证上岗，施工噪声符合国家规定，控制施工粉尘排放，并且保证不影响周边单位工作人员的工作和生活环境，实现现场文明施工标准化。四、旋挖钻施工技术（一）施工工艺流程旋挖桩施工工艺：测量放样——场地平整及钻机就位——钢护筒制作及埋设（有回填土场地采用）——钻进成孔——清孔——终孔旋挖钻机施工流程见下图。（二）施工准备1、技术准备（1）开工前应具备场地工程地质资料和必要的水文地质资料，施工图及图纸会审纪要。（2）施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、地下构筑物、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提前做好准备工作。确保不影响现场的施钻及其它工作。（3）具有可操作性的桩基工程的施工组织设计或施工方案和有关施工工艺的试验参考资料。（4）工程地质资料作好全面的施工准备，施工前对工程的地质情况尤其是对岩石及回填土的特性进行必要的研究，对钻孔过程中可能会遇到的问题及突发事件采取针对性的措施及应急处理方案。2、机械设备准备根据现场施工要求，安排性能好的机械设备进场，并对进场设备进行必要的维护与保养，以保证设备正常运转。拟进场机械设备见后“机械设备进场计划”。（三）成孔方法1、测量放样采用全站仪精确定位桩孔的位置，根据桩定位点拉十字线钉放四个控制桩,以四个控制护桩为基准控制护筒的埋设位置和钻机的准确就位。护桩要做好保护工作，防止施工过程中被扰动。2、场地平整及钻机就位液压多功能旋挖钻机就位时与平面最大倾角不超过4°，现场地面承载能力大于250kN/m2，所以钻机平台处必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍...
