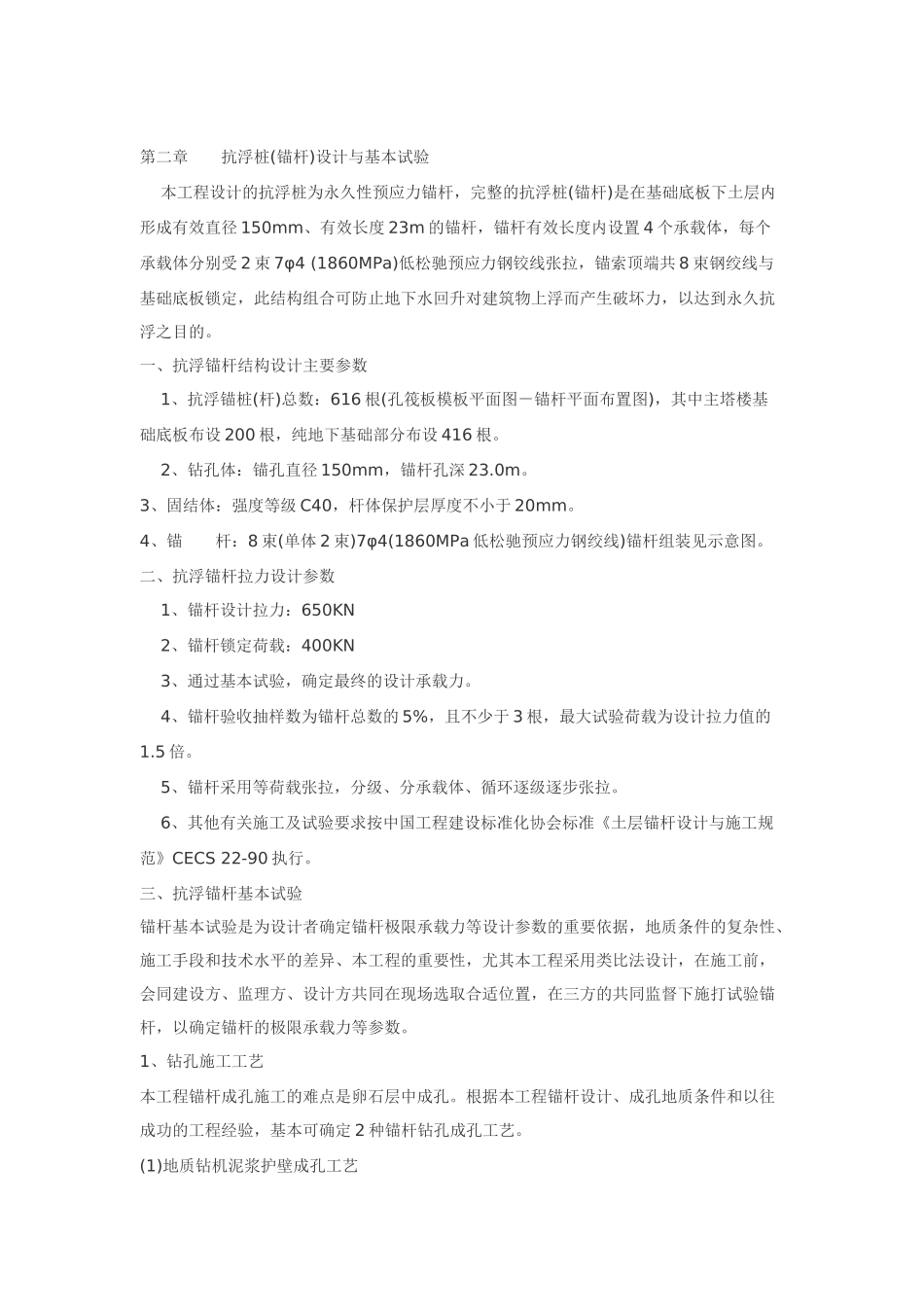

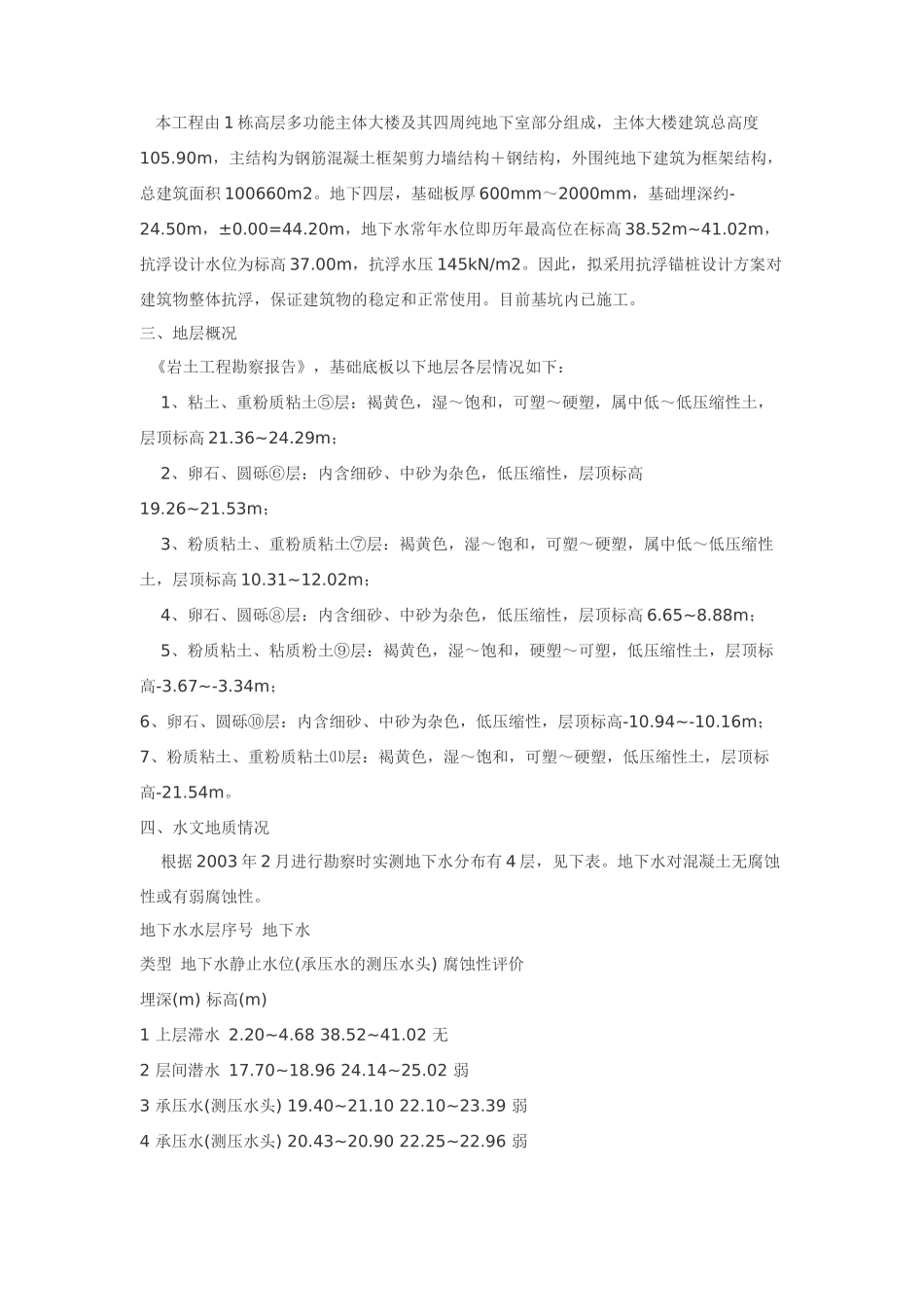

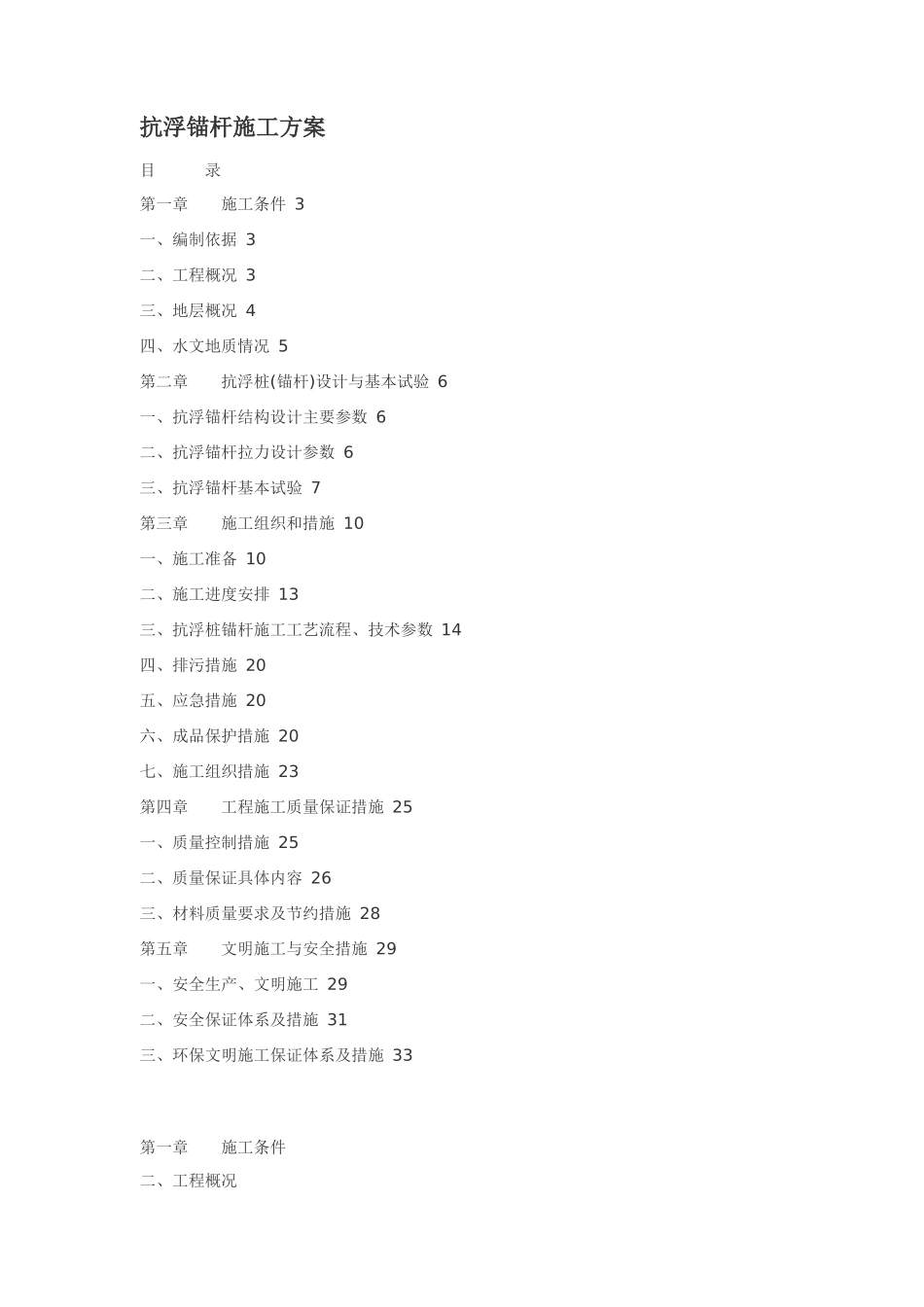

抗浮锚杆施工方案目录第一章施工条件3一、编制依据3二、工程概况3三、地层概况4四、水文地质情况5第二章抗浮桩(锚杆)设计与基本试验6一、抗浮锚杆结构设计主要参数6二、抗浮锚杆拉力设计参数6三、抗浮锚杆基本试验7第三章施工组织和措施10一、施工准备10二、施工进度安排13三、抗浮桩锚杆施工工艺流程、技术参数14四、排污措施20五、应急措施20六、成品保护措施20七、施工组织措施23第四章工程施工质量保证措施25一、质量控制措施25二、质量保证具体内容26三、材料质量要求及节约措施28第五章文明施工与安全措施29一、安全生产、文明施工29二、安全保证体系及措施31三、环保文明施工保证体系及措施33第一章施工条件二、工程概况本工程由1栋高层多功能主体大楼及其四周纯地下室部分组成，主体大楼建筑总高度105.90m，主结构为钢筋混凝土框架剪力墙结构＋钢结构，外围纯地下建筑为框架结构，总建筑面积100660m2。地下四层，基础板厚600mm～2000mm，基础埋深约-24.50m，±0.00=44.20m，地下水常年水位即历年最高位在标高38.52m~41.02m，抗浮设计水位为标高37.00m，抗浮水压145kN/m2。因此，拟采用抗浮锚桩设计方案对建筑物整体抗浮，保证建筑物的稳定和正常使用。目前基坑内已施工。三、地层概况《岩土工程勘察报告》，基础底板以下地层各层情况如下：1、粘土、重粉质粘土⑤层：褐黄色，湿～饱和，可塑～硬塑，属中低～低压缩性土，层顶标高21.36~24.29m；2、卵石、圆砾⑥层：内含细砂、中砂为杂色，低压缩性，层顶标高19.26~21.53m；3、粉质粘土、重粉质粘土⑦层：褐黄色，湿～饱和，可塑～硬塑，属中低～低压缩性土，层顶标高10.31~12.02m；4、卵石、圆砾⑧层：内含细砂、中砂为杂色，低压缩性，层顶标高6.65~8.88m；5、粉质粘土、粘质粉土⑨层：褐黄色，湿～饱和，硬塑～可塑，低压缩性土，层顶标高-3.67~-3.34m；6、卵石、圆砾⑩层：内含细砂、中砂为杂色，低压缩性，层顶标高-10.94~-10.16m；7、粉质粘土、重粉质粘土⑾层：褐黄色，湿～饱和，可塑～硬塑，低压缩性土，层顶标高-21.54m。四、水文地质情况根据2003年2月进行勘察时实测地下水分布有4层，见下表。地下水对混凝土无腐蚀性或有弱腐蚀性。地下水水层序号地下水类型地下水静止水位(承压水的测压水头)腐蚀性评价埋深(m)标高(m)1上层滞水2.20~4.6838.52~41.02无2层间潜水17.70~18.9624.14~25.02弱3承压水(测压水头)19.40~21.1022.10~23.39弱4承压水(测压水头)20.43~20.9022.25~22.96弱第二章抗浮桩(锚杆)设计与基本试验本工程设计的抗浮桩为永久性预应力锚杆，完整的抗浮桩(锚杆)是在基础底板下土层内形成有效直径150mm、有效长度23m的锚杆，锚杆有效长度内设置4个承载体，每个承载体分别受2束7φ4(1860MPa)低松驰预应力钢铰线张拉，锚索顶端共8束钢绞线与基础底板锁定，此结构组合可防止地下水回升对建筑物上浮而产生破坏力，以达到永久抗浮之目的。一、抗浮锚杆结构设计主要参数1、抗浮锚桩(杆)总数：616根(孔筏板模板平面图－锚杆平面布置图)，其中主塔楼基础底板布设200根，纯地下基础部分布设416根。2、钻孔体：锚孔直径150mm，锚杆孔深23.0m。3、固结体：强度等级C40，杆体保护层厚度不小于20mm。4、锚杆：8束(单体2束)7φ4(1860MPa低松驰预应力钢绞线)锚杆组装见示意图。二、抗浮锚杆拉力设计参数1、锚杆设计拉力：650KN2、锚杆锁定荷载：400KN3、通过基本试验，确定最终的设计承载力。4、锚杆验收抽样数为锚杆总数的5%，且不少于3根，最大试验荷载为设计拉力值的1.5倍。5、锚杆采用等荷载张拉，分级、分承载体、循环逐级逐步张拉。6、其他有关施工及试验要求按中国工程建设标准化协会标准《土层锚杆设计与施工规范》CECS22-90执行。三、抗浮锚杆基本试验锚杆基本试验是为设计者确定锚杆极限承载力等设计参数的重要依据，地质条件的复杂性、施工手段和技术水平的差异、本工程的重要性，尤其本工程采用类比法设计，在施工前，会同建设方、监理方、设计方共同在现场选取合适位置，在三方的共同监督下施打试验锚杆，以确定锚杆的极限承载力等参数。1、钻孔施工工艺本工程锚杆成孔施工的难点是卵石层中成孔。根据本工程...
