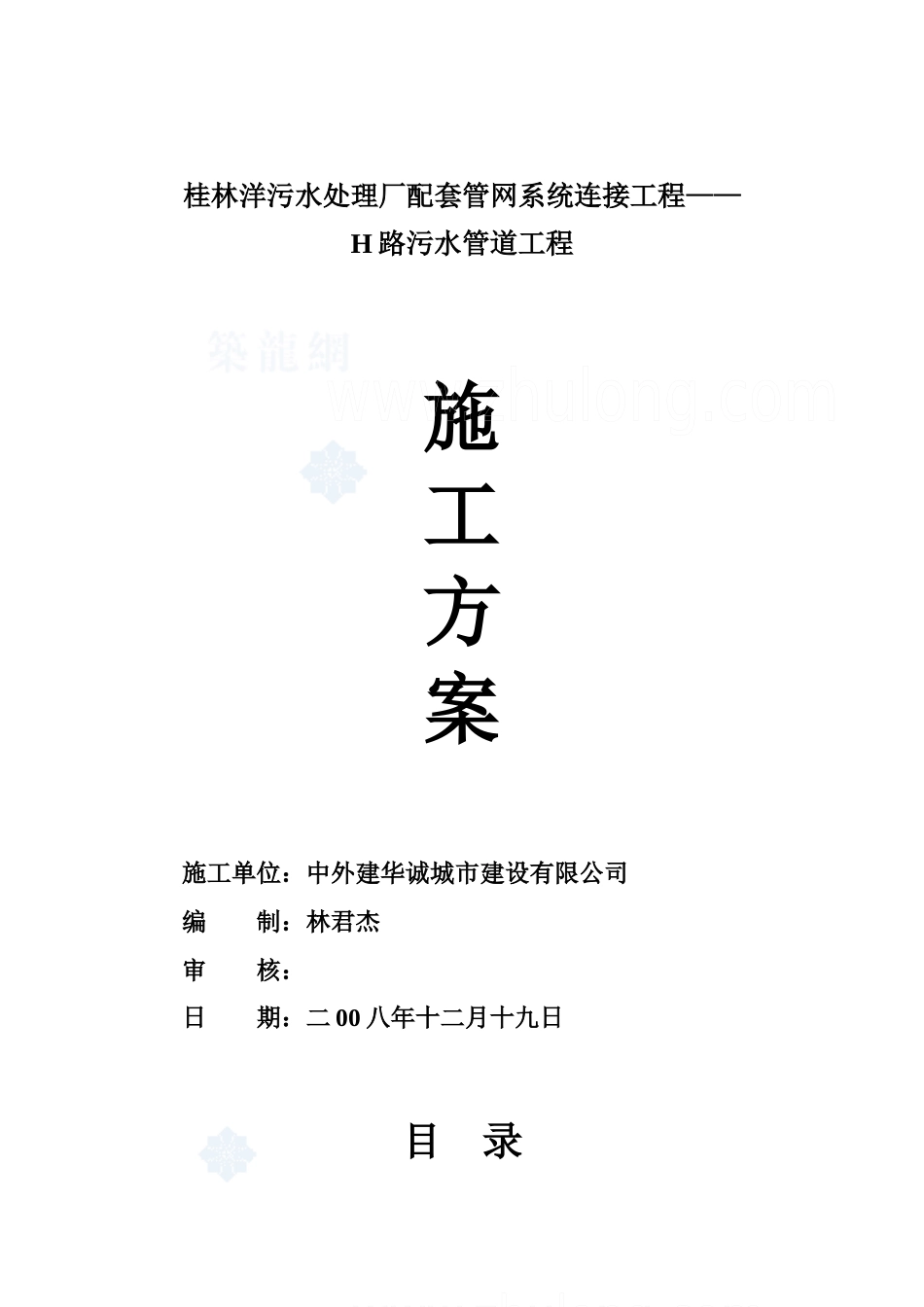

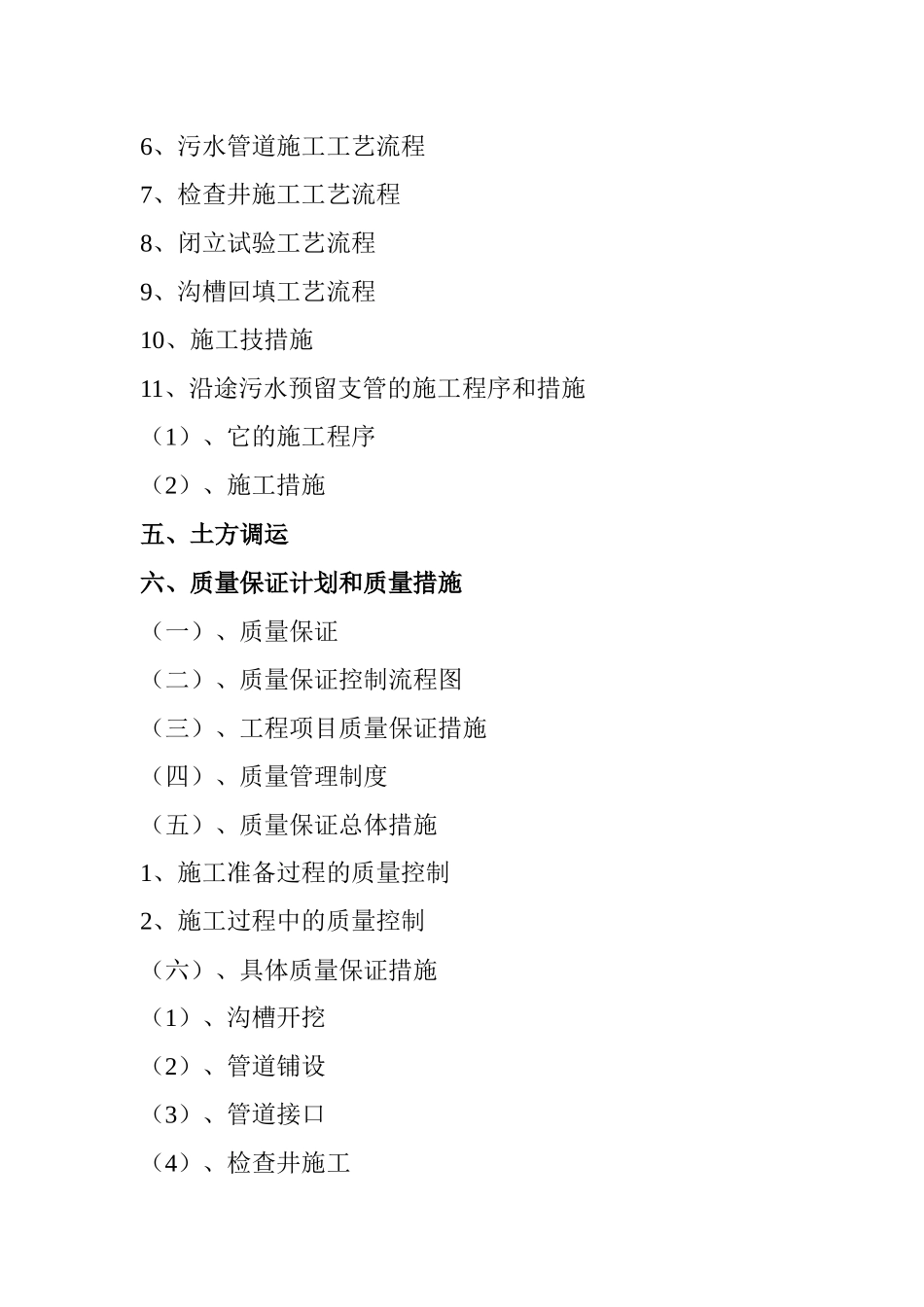

桂林洋污水处理厂配套管网系统连接工程——H路污水管道工程施工方案施工单位：中外建华诚城市建设有限公司编制：林君杰审核：日期：二00八年十二月十九日目录一、编制依据二、H路污水管道工程概况：三、施工方案部署：（一）、组织机构（二）、施工步骤和工序的程序安排1、第一步骤工程安排2、第二步骤工程安排（三）、施工前的准备工作1、技术准备2、机械设备准备3、材料准备四、主要施工工艺及流程（一）、工程测量1、污水工程系统控制测量2、管道中线定位3、管道施工中的高程控制测量（二）、污水工程1、污水工程施工艺流程2、施工前准备工作3、污管道测量放样工艺流程4、沟槽开挖施工工艺流程5、基础施工工艺流程6、污水管道施工工艺流程7、检查井施工工艺流程8、闭立试验工艺流程9、沟槽回填工艺流程10、施工技措施11、沿途污水预留支管的施工程序和措施（1）、它的施工程序（2）、施工措施五、土方调运六、质量保证计划和质量措施（一）、质量保证（二）、质量保证控制流程图（三）、工程项目质量保证措施（四）、质量管理制度（五）、质量保证总体措施1、施工准备过程的质量控制2、施工过程中的质量控制（六）、具体质量保证措施（1）、沟槽开挖（2）、管道铺设（3）、管道接口（4）、检查井施工（5）、沟槽回填土七、工程进度保证措施1、组织措施2、技术措施3、机械设备措施八、安全施工保证措施1、建立安全九、安全施工保证措施1、建立安全管理目标2、建立安全保证体系（安全管理体系图）3、坚持管生产必管安全的原则4、落实以企业安全产责任为主体的安全生产管理措施5、加强现场管理6、安全资料管理十、文明施工目标1、建立文明施工管理机械2、现场文明施工管理制度3、文明施工检查措施十一、成本控制体系及措施十二、环境保护措施附：图表1、沟槽开挖断面图图表2、进度计划表桂林洋污水处理厂配套管网系统连接工程——H路污水管道工程施工方案一、编制依据本施工组织设计的编制，是根据海口市市政工程设计院的设计的桂林洋污水处理厂配套管网—系统连接工程—H路污水管理工程施工图纸上的说明及各项工程的确良施工要求和规范等条款内容而制定的。二、工程概况桂林洋污水处理厂配套管网工程共分为三部分：第一部分灵桂路段上连接工业、生活区、滨海旅游区污水主干管及提升泵站；第二部分管道清淤及修复；第三部分为工业、生活区，滨海旅游区内部没有完善接通的管道进行修建接通。本次工程为第三部分中的一处污水管道工程。其牵连接了工业区内的现状管道至北第三者部分已设计的AK段管道WA9污水检查井相贯通，其总长759.48m，设计管径为di600～di800；该工程管道的走向呈南北；设置在H路路中，西侧是工厂区，东侧是居民区，故在沿途两侧要增设18处污水预留检查井和预留管道（di300：179.5m，di400：70.5m，di500：2m，）其中还要修复H路面（包括路基、垫层及砼路面等）。由于该项目的特点是任务重，时间紧，一定要在春节前将工业区的污水排放到污水处理厂，所以该项目分两步进行施工；第一步在春节前是先将主干管道（包括）污水检查井等，路基回填及路基垫层（碎石层）铺设完成；第二步是在春节后（二月三日开始）把污水预留管道、污水预留井、路基水稳层及砼路面等工程项目完成。三、施工部署：（一）、组织机构：采用项目法施工，选配高素质的项目班子和作业人员，项目组织结构。具体各岗位名单如下：项目经理项目副经理项目总工程师项目现场工程负责人技术监督组安全管理组施工管理技术员质检员试验员测量员安全员施工员技术员技术员技术员施工队材料、构件供应项目经理：韩利群项目现场总指挥负责人：吴来弟项目副经理：胡育敏安全管理负责人：邓其真项目总工程师：林君杰安全员：林国英测量员：陈荣贵资料员：卓雪琴施工员：肖仁海机械管理员：李梁雄质检员：陈显孟材料员：林书俊（二）、施工步骤和工序的程序安排：先污水干管施工→路基施工→预留支管施工→后恢复砼路面施工；1、第一步骤：2008年12月18日至2009年1月22日完成污水干管道（760m），污水检查井（Ф1500）21座，回填压实路基及铺设级配碎石层等工序施工；2、第二步骤：2009年2月3日至2009年2月26日完...
