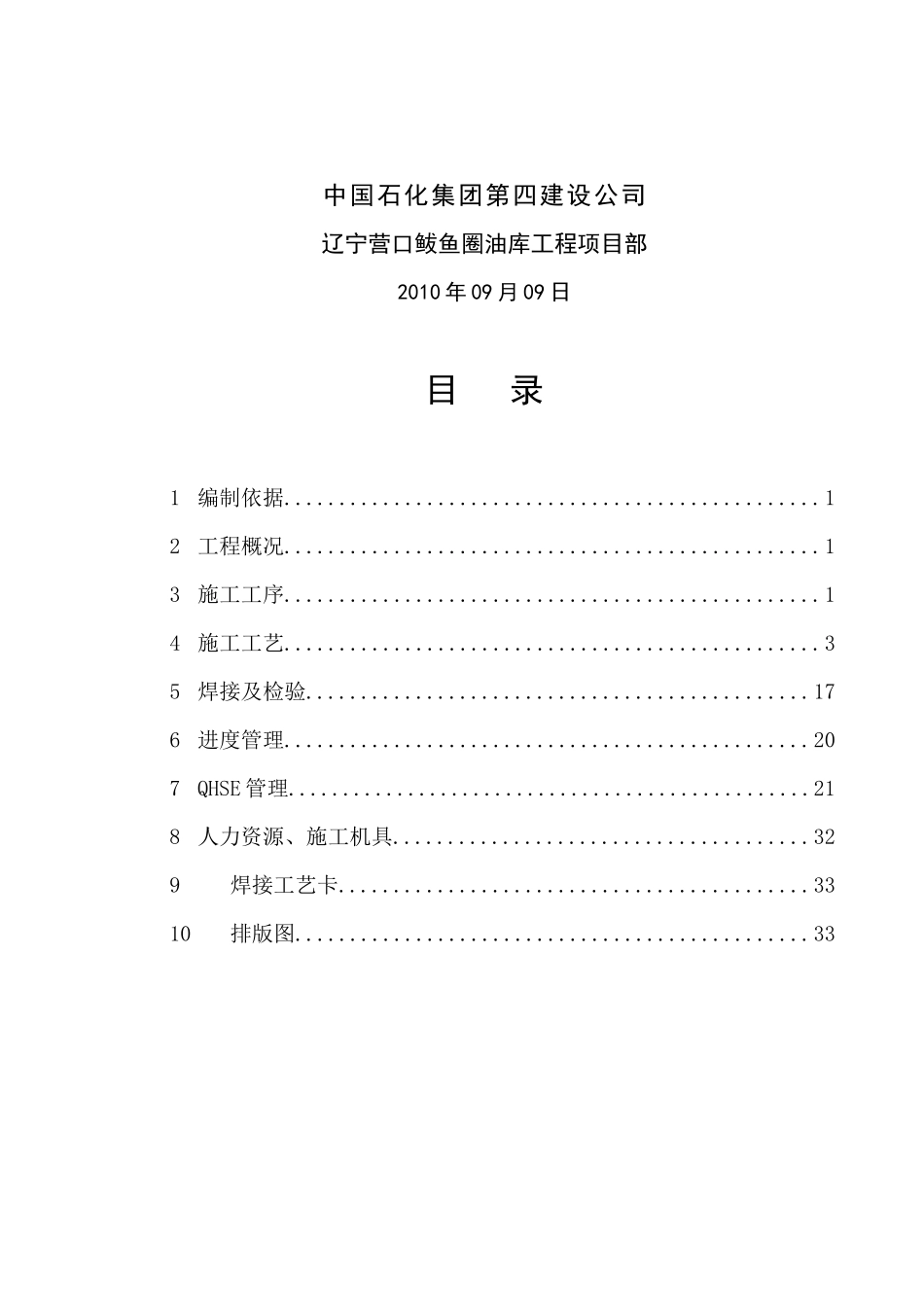

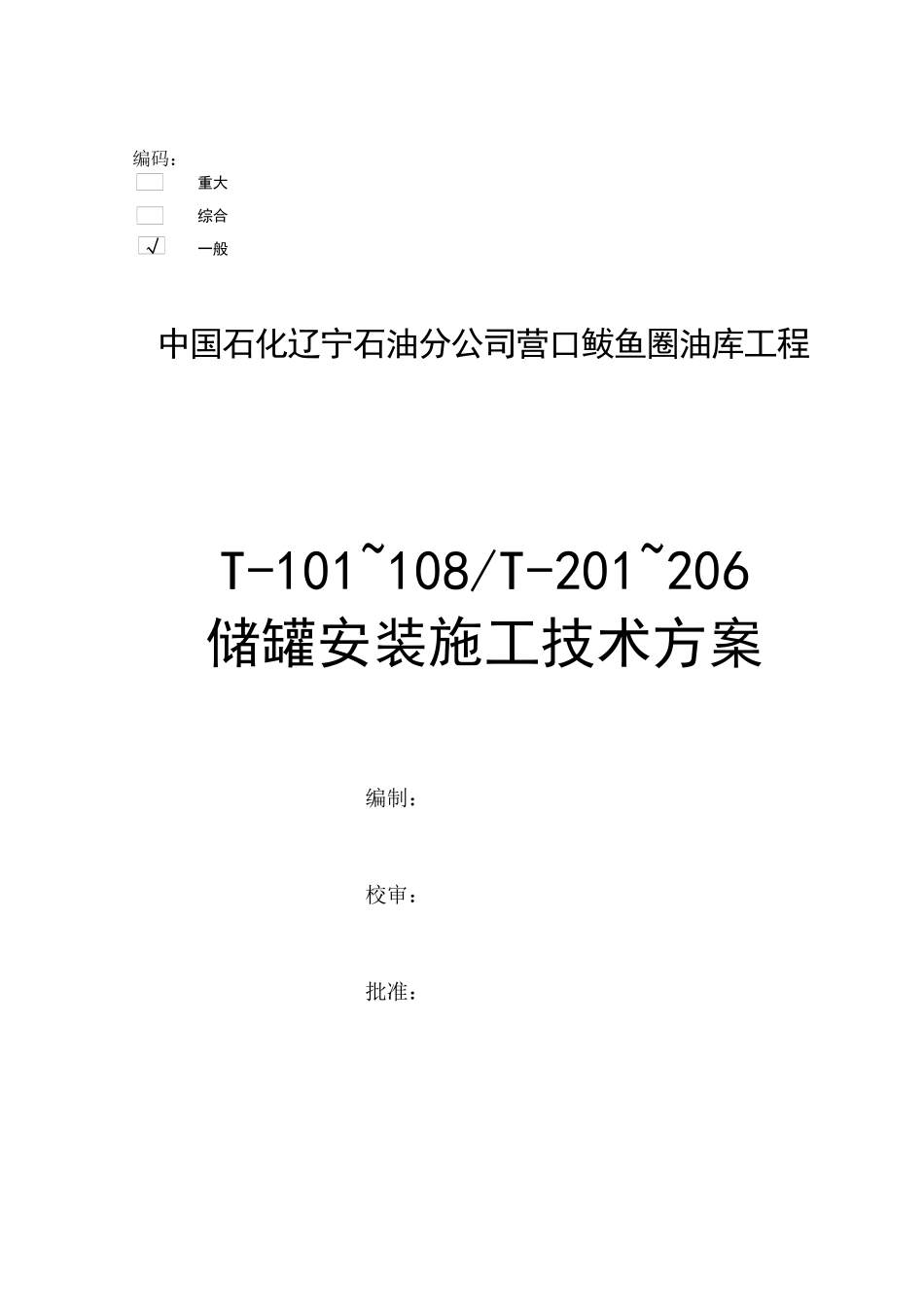

编码：重大综合一般中国石化辽宁石油分公司营口鲅鱼圈油库工程T-101~108/T-201~206储罐安装施工技术方案编制：校审：批准：√中国石化集团第四建设公司辽宁营口鲅鱼圈油库工程项目部2010年09月09日目录1编制依据.................................................12工程概况.................................................13施工工序.................................................14施工工艺.................................................35焊接及检验..............................................176进度管理................................................207QHSE管理................................................218人力资源、施工机具......................................329焊接工艺卡...........................................3310排版图...............................................33施工准备材料验收基础验收1编制依据天津中德工程设计有限公司提供的0版次施工图《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046-92《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《钢结构工程施工质量验收规范》GB50205-2001《石油化工工程建设交工技术文件规定》SH3503-20012工程概况辽宁营口港鲅鱼圈罐区油库一期新建工程T-1罐组，新建6台10000m3碳钢内浮顶储罐制作安装,储存介质为柴油；新建1台1000m3碳钢拱顶储罐制作安装；新建1台1000m3碳钢内浮顶储罐制作安装，储存介质为乙醇。T-2罐组，新建6台5000m3碳钢内浮顶储罐制作安装,其中2台储存介质为柴油，其余为汽油；罐底、罐顶、罐壁均为素材供货，在预制场将罐顶、罐体预制成散片，现场利用提升装置采用倒装法组装，焊接采用手工电弧焊储罐规格及重量见表1。表1序号编号公称容积（m3）公称直径（mm）罐壁高度（mm）主体重量（Kg）总重（Kg）1T-101~10610000280001784720258812155282T-107~1081000108001268133194663883T-201~206500020000160641164306985803施工工序3.1单台罐的施工工序（除1000m3储罐）储罐预制底板铺设、焊接、检验放线第一节壁板组装、焊接、检验包边角钢组装、焊接、检验拱顶临时支撑组装、检查拱顶吊装、组对、焊接、检验胀圈、立柱、倒链安第一节壁板提升第二节壁板纵缝组对焊接、检验第二节壁板收口缝组对、焊接、检验第一圈环缝组对、焊接、检验罐顶附件安装盘梯三角架及其它附件安装、焊接胀圈移位、葫芦安装重复前述步骤直到最后一节壁板安装大角缝及其它罐底焊缝组对、焊接、检验水压及正负压试验交工验收3.2施工部署3.2.1施工准备1）建立健全的项目部组织机构，进行人力、技术、机具准备，和有关技术资料、图纸、规范，确定施工方案。2）进行总体施工部署，现场平面布置，临时办公室、预制厂地规划；提出设备、材料、施工机具、措施用料等详细计划。3）完成罐基础验收。3.2.2储罐主体工程施工1）拱顶、罐底、罐壁及附件的预制。2）油罐主体组装、焊接、检验。3）罐上水沉降，总体试验。3.2.3交工验收1）油罐上水沉降后交防腐单位进行防腐工程施工。2）三查四定，联合检查，交工验收。4施工工艺4.1施工准备4.1.1施工临建准备完毕，包括滚板机、电焊机、临时电源、水源等在内的所有施工机具准备齐全，安装就位。所有参加施工的人员进行进厂安全教育培训，并取得进厂证。4.1.2特殊工种人员取得相应证件，并报监理单位和总包单位审核。焊接罐底、罐壁的电焊工必须经现场考试，合格后方可从事相应位置的焊接作业。4.1.3样板和检测器具必须经过校验合格，并有相应标识。4.1.4图纸会审及设计交底完，熟悉设计标准及施工验收规范，领会设计意图。对图纸会审所提出的问题及解决方法，作为过程控制文件指导现场施工。4.1.5编制施工方案并报监理公司审查批准，经批准的施工方案在施工中必须严格执行，不得随意修改。实际施工中由于施工条件发生变化必须对施工方案进行修改时，编制补充施工方案，并报监理审核。4.1.6施工前对施工作业人员进行详细的技术交底，做好施工前的技术培训。4.1.7胎具制作1）罐顶胎...
