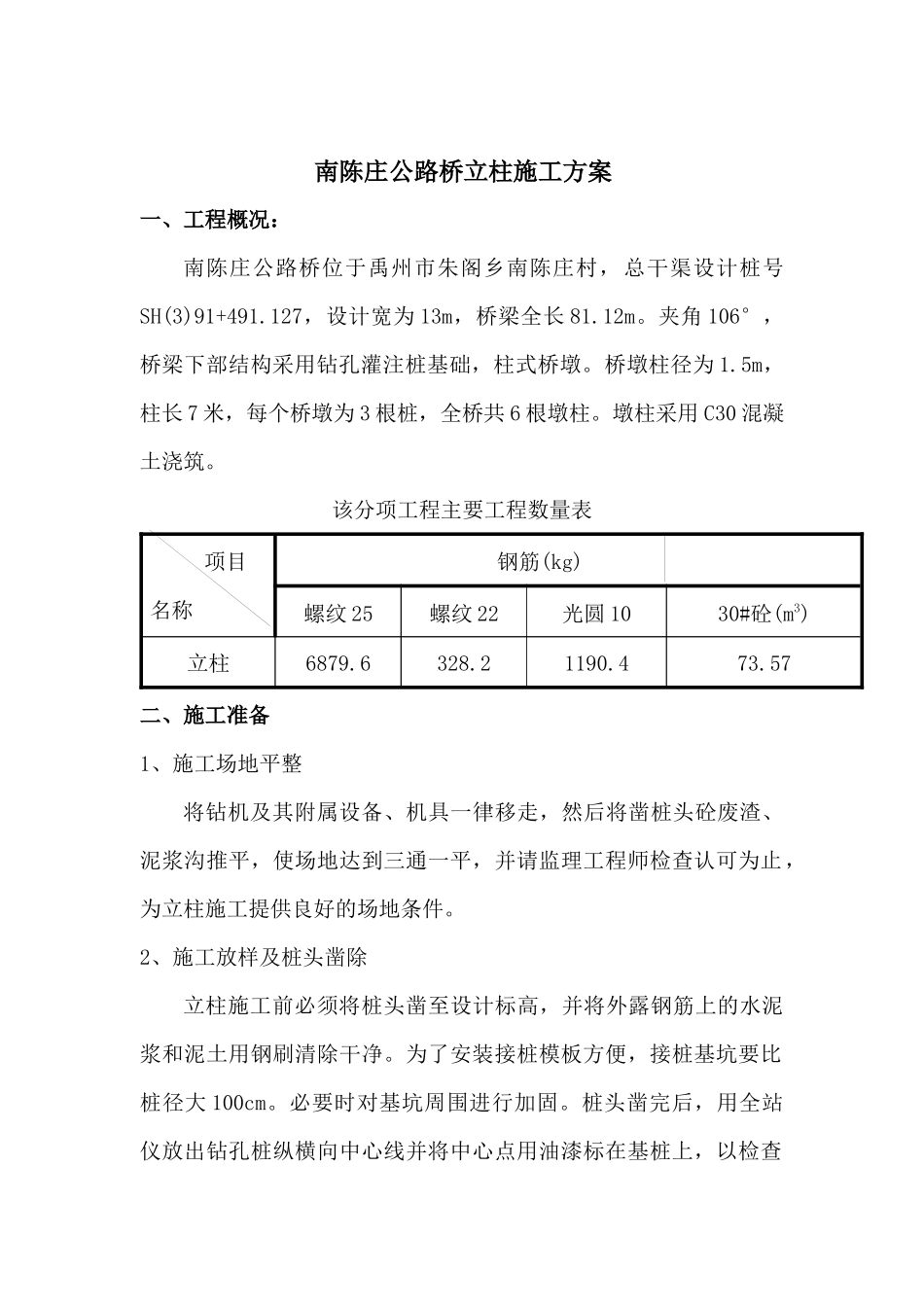

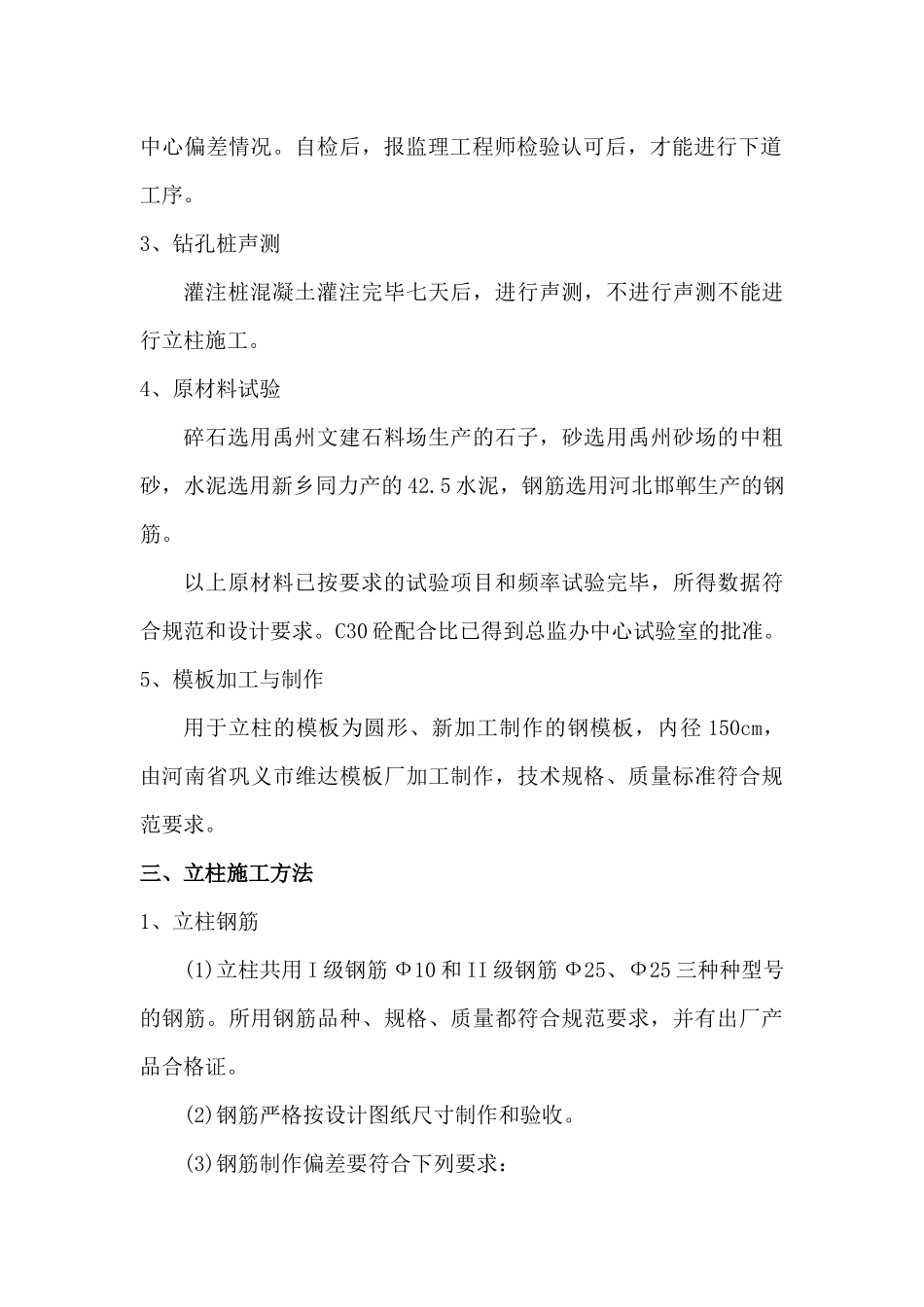

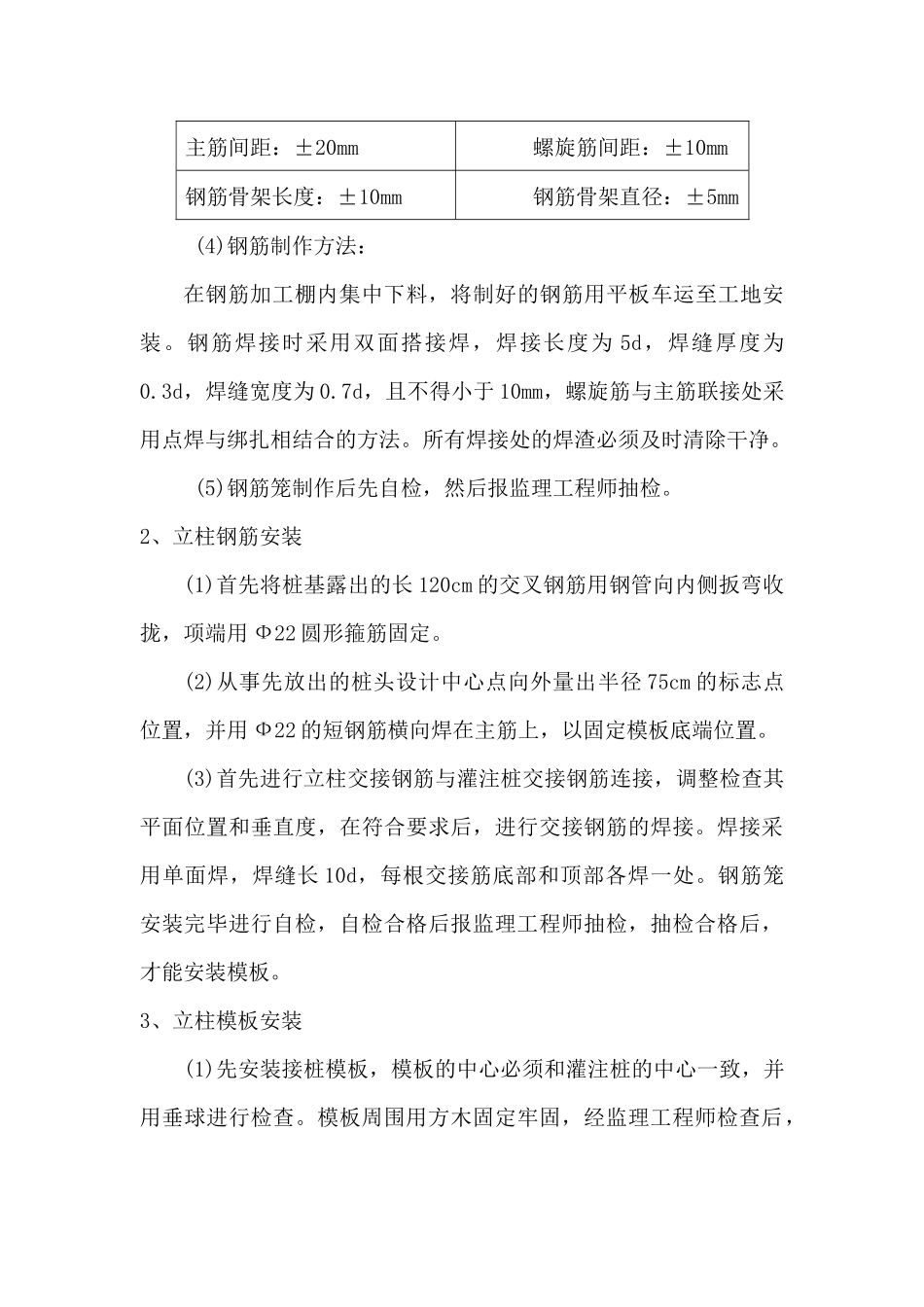

南陈庄公路桥立柱施工方案一、工程概况：南陈庄公路桥位于禹州市朱阁乡南陈庄村，总干渠设计桩号SH(3)91+491.127，设计宽为13m，桥梁全长81.12m。夹角106°，桥梁下部结构采用钻孔灌注桩基础，柱式桥墩。桥墩柱径为1.5m，柱长7米，每个桥墩为3根桩，全桥共6根墩柱。墩柱采用C30混凝土浇筑。该分项工程主要工程数量表项目名称钢筋(kg)螺纹25螺纹22光圆1030#砼(m3)立柱6879.6328.21190.473.57二、施工准备1、施工场地平整将钻机及其附属设备、机具一律移走，然后将凿桩头砼废渣、泥浆沟推平，使场地达到三通一平，并请监理工程师检查认可为止，为立柱施工提供良好的场地条件。2、施工放样及桩头凿除立柱施工前必须将桩头凿至设计标高，并将外露钢筋上的水泥浆和泥土用钢刷清除干净。为了安装接桩模板方便，接桩基坑要比桩径大100cm。必要时对基坑周围进行加固。桩头凿完后，用全站仪放出钻孔桩纵横向中心线并将中心点用油漆标在基桩上，以检查中心偏差情况。自检后，报监理工程师检验认可后，才能进行下道工序。3、钻孔桩声测灌注桩混凝土灌注完毕七天后，进行声测，不进行声测不能进行立柱施工。4、原材料试验碎石选用禹州文建石料场生产的石子，砂选用禹州砂场的中粗砂，水泥选用新乡同力产的42.5水泥，钢筋选用河北邯郸生产的钢筋。以上原材料已按要求的试验项目和频率试验完毕，所得数据符合规范和设计要求。C30砼配合比已得到总监办中心试验室的批准。5、模板加工与制作用于立柱的模板为圆形、新加工制作的钢模板，内径150cm，由河南省巩义市维达模板厂加工制作，技术规格、质量标准符合规范要求。三、立柱施工方法1、立柱钢筋(1)立柱共用I级钢筋Ф10和II级钢筋Ф25、Ф25三种种型号的钢筋。所用钢筋品种、规格、质量都符合规范要求，并有出厂产品合格证。(2)钢筋严格按设计图纸尺寸制作和验收。(3)钢筋制作偏差要符合下列要求：主筋间距：±20mm螺旋筋间距：±10mm钢筋骨架长度：±10mm钢筋骨架直径：±5mm(4)钢筋制作方法：在钢筋加工棚内集中下料，将制好的钢筋用平板车运至工地安装。钢筋焊接时采用双面搭接焊，焊接长度为5d，焊缝厚度为0.3d，焊缝宽度为0.7d，且不得小于10mm，螺旋筋与主筋联接处采用点焊与绑扎相结合的方法。所有焊接处的焊渣必须及时清除干净。(5)钢筋笼制作后先自检，然后报监理工程师抽检。2、立柱钢筋安装(1)首先将桩基露出的长120cm的交叉钢筋用钢管向内侧扳弯收拢，项端用Ф22圆形箍筋固定。(2)从事先放出的桩头设计中心点向外量出半径75cm的标志点位置，并用Ф22的短钢筋横向焊在主筋上，以固定模板底端位置。(3)首先进行立柱交接钢筋与灌注桩交接钢筋连接，调整检查其平面位置和垂直度，在符合要求后，进行交接钢筋的焊接。焊接采用单面焊，焊缝长10d，每根交接筋底部和顶部各焊一处。钢筋笼安装完毕进行自检，自检合格后报监理工程师抽检，抽检合格后，才能安装模板。3、立柱模板安装(1)先安装接桩模板，模板的中心必须和灌注桩的中心一致，并用垂球进行检查。模板周围用方木固定牢固，经监理工程师检查后，方可浇筑C25接桩砼，并立即进行砼养生。(2)接桩砼的强度达到80%以上时，开始安装立柱钢模板。在安装立柱模板之前，用全站仪放出立柱中心点，并用油漆标记在接桩顶面上。另外，为了操作方便，在立柱周围用钢管搭一个井字形绞手架，绞手架顶端用木板搭设平台，该平台不但用于浇注砼的操作台，也可将锤球线上端吊在平台上，下端对准立柱中心点确定立柱中心线，以控制安装立柱模板平面位置和垂直度。(3)用吊车将事先拼装好的模板吊起，从钢筋笼顶向下将模板缓慢地安放在接桩项面。以垂球确定的立柱中心线为准，将立柱模板调整到正确位置。调整的方法是在模板顶前后左右四个方向各系一根带紧线器的钢丝绳，钢丝绳以45º~60º角固定在地锚上，然后用紧线器进行调整。模板安装好自检合格后，报监理工程师抽检，抽检合格后，才能浇注立柱C30砼。4、立柱砼的浇注(1)立柱砼为C30级，砼配合比满足设计和规范要求并已经批复。(2)砼拌和砼在拌和站集中统一拌和，采用电子自动计量的JS-750型拌和机。砼拌成后要成为和易性好，颜色一致均匀的混合物，塌落...
