新都8楼脚手架施工方案VIP免费

新都8楼脚手架施工方案_第1页
1/70
新都8楼脚手架施工方案_第2页
2/70
新都8楼脚手架施工方案_第3页
3/70

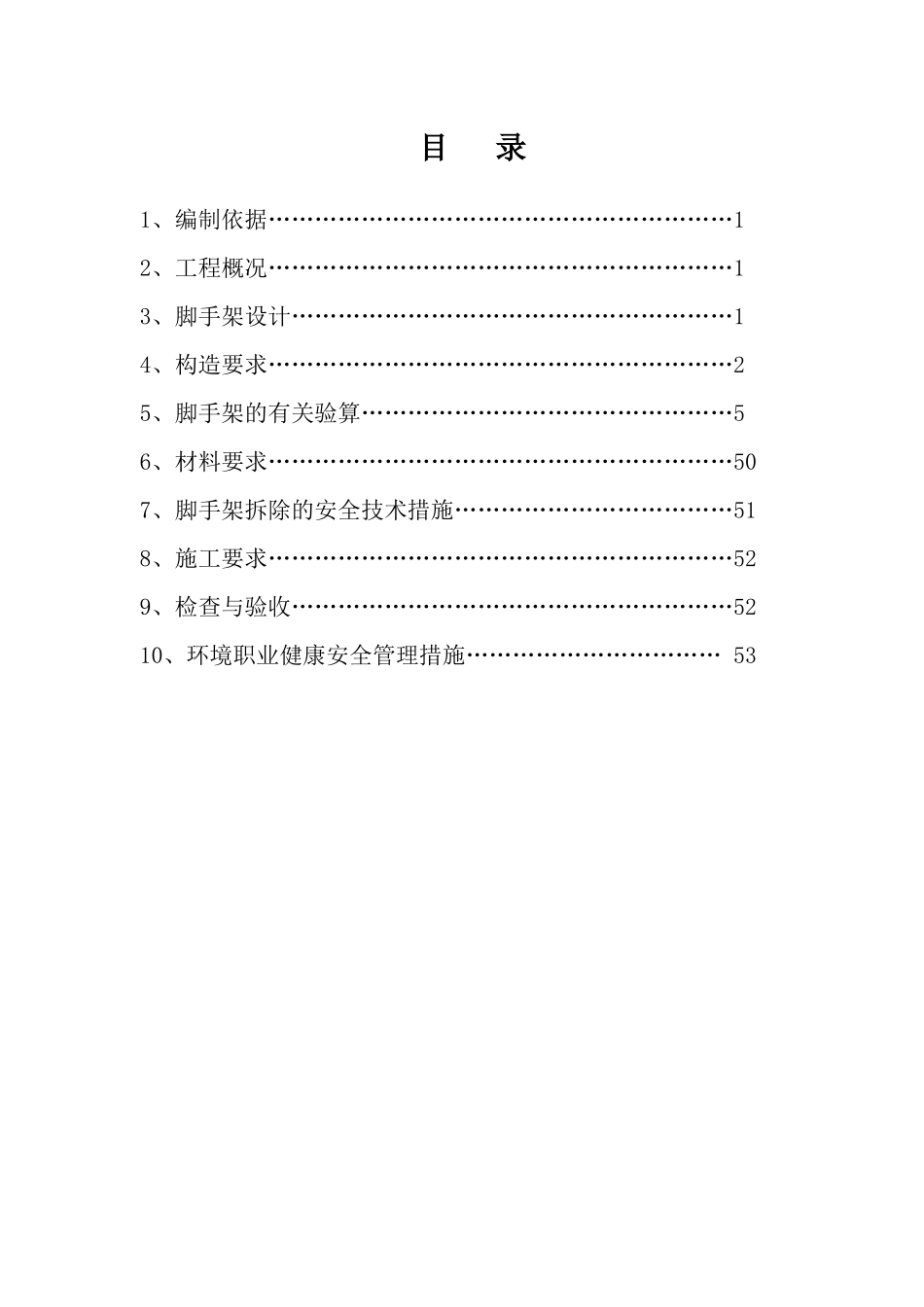

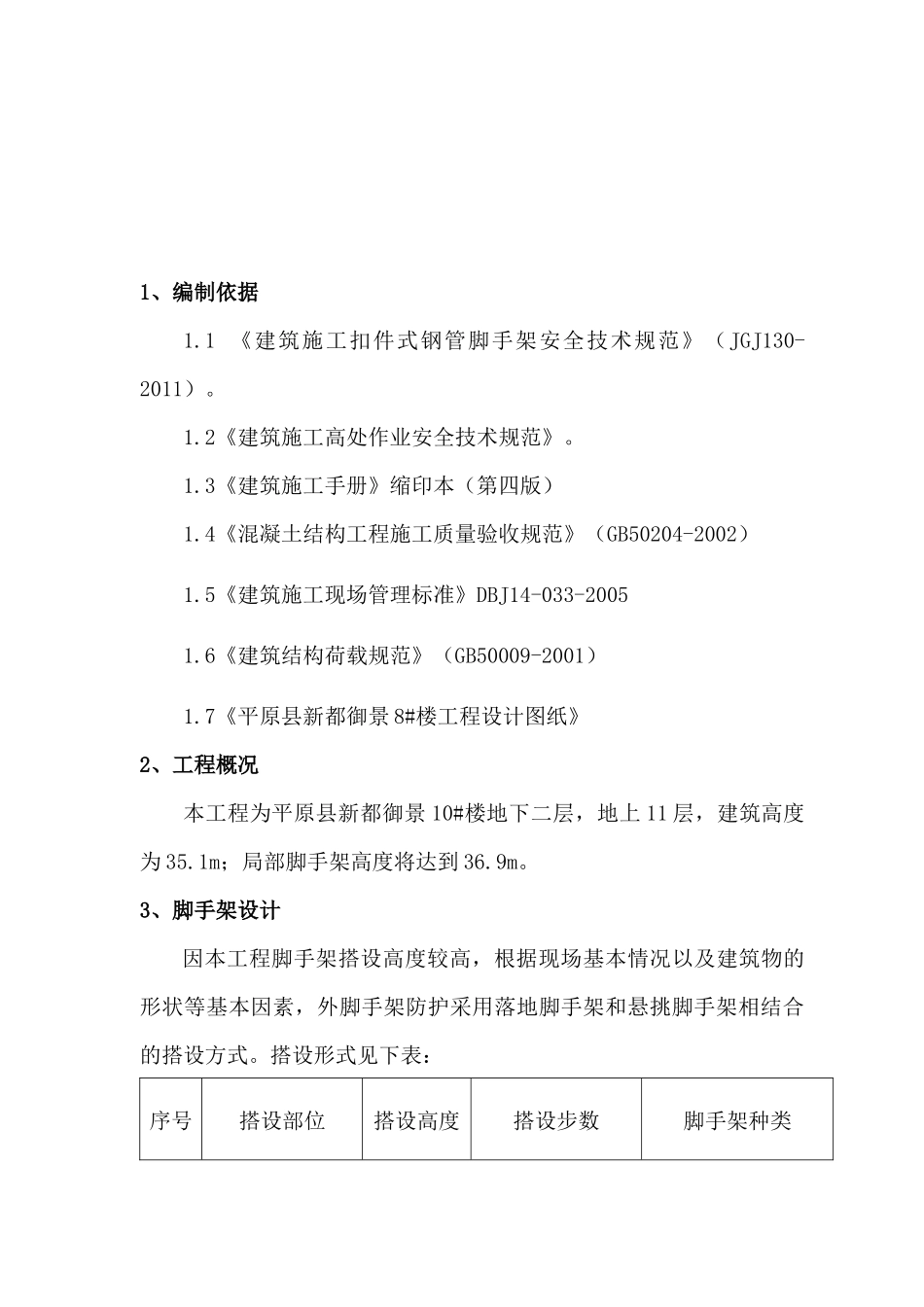

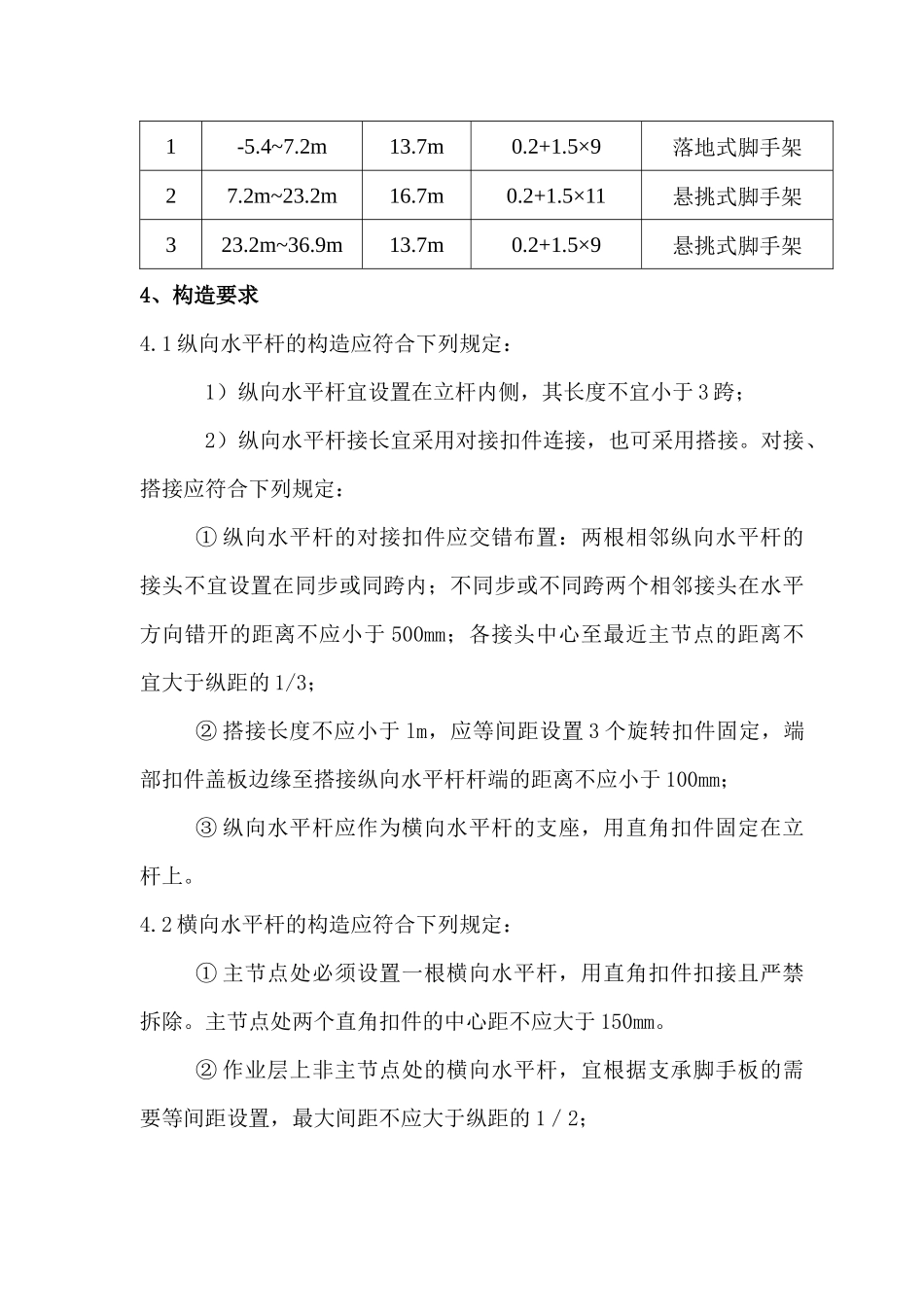

目录1、编制依据……………………………………………………12、工程概况……………………………………………………13、脚手架设计…………………………………………………14、构造要求……………………………………………………25、脚手架的有关验算…………………………………………56、材料要求……………………………………………………507、脚手架拆除的安全技术措施………………………………518、施工要求……………………………………………………529、检查与验收…………………………………………………5210、环境职业健康安全管理措施……………………………531、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。1.2《建筑施工高处作业安全技术规范》。1.3《建筑施工手册》缩印本(第四版)1.4《混凝土结构工程施工质量验收规范》(GB50204-2002)1.5《建筑施工现场管理标准》DBJ14-033-20051.6《建筑结构荷载规范》(GB50009-2001)1.7《平原县新都御景8#楼工程设计图纸》2、工程概况本工程为平原县新都御景10#楼地下二层,地上11层,建筑高度为35.1m;局部脚手架高度将达到36.9m。3、脚手架设计因本工程脚手架搭设高度较高,根据现场基本情况以及建筑物的形状等基本因素,外脚手架防护采用落地脚手架和悬挑脚手架相结合的搭设方式。搭设形式见下表:序号搭设部位搭设高度搭设步数脚手架种类1-5.4~7.2m13.7m0.2+1.5×9落地式脚手架27.2m~23.2m16.7m0.2+1.5×11悬挑式脚手架323.2m~36.9m13.7m0.2+1.5×9悬挑式脚手架4、构造要求4.1纵向水平杆的构造应符合下列规定:1)纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨;2)纵向水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接应符合下列规定:①纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3;②搭接长度不应小于lm,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm;③纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。4.2横向水平杆的构造应符合下列规定:①主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。②作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2;4.3脚手板的设置①作业层脚手板应铺满、铺稳,离开墙面120—150mm;②脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时,可采用两根横向水平杆支承,但应将脚手板两端与其可靠固定,严防倾翻。脚手板铺设可采用对接平铺,亦可采用搭接铺设。脚手板对接平铺时,接头必须设两根横向水平杆,脚手板外伸长应取130—150mm,两块脚手板外伸长度的和不应大于300mm;脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm;③作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。4.4立杆:①立杆基础:1)落地脚手架设置在室外回填土上,回填灰土要求夯实,立杆底部铺设垫板,其规格为长4m,宽20cm,厚5cm的木板。连续铺设,立杆底部使用钢底座,其规格为150×150×8mm的钢板制作(或成品铸铁底座)。纵、横向扫地杆必须连续设置,且离底面高度应小于20cm。2)悬挑脚手架立杆要求立在支撑型钢上,形式见后附图。3)立杆的设置要求脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。脚手架底层步距不应大于2m。立杆必须用连墙件与建筑物可靠连接。立杆设置与杆件间距:外立杆距墙1.40m,内立杆应距墙0.35m,立杆间距为1.05m,立杆纵距见附图,大横杆步距为1.5m,连墙杆的间距为二步三跨。立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm;各...
