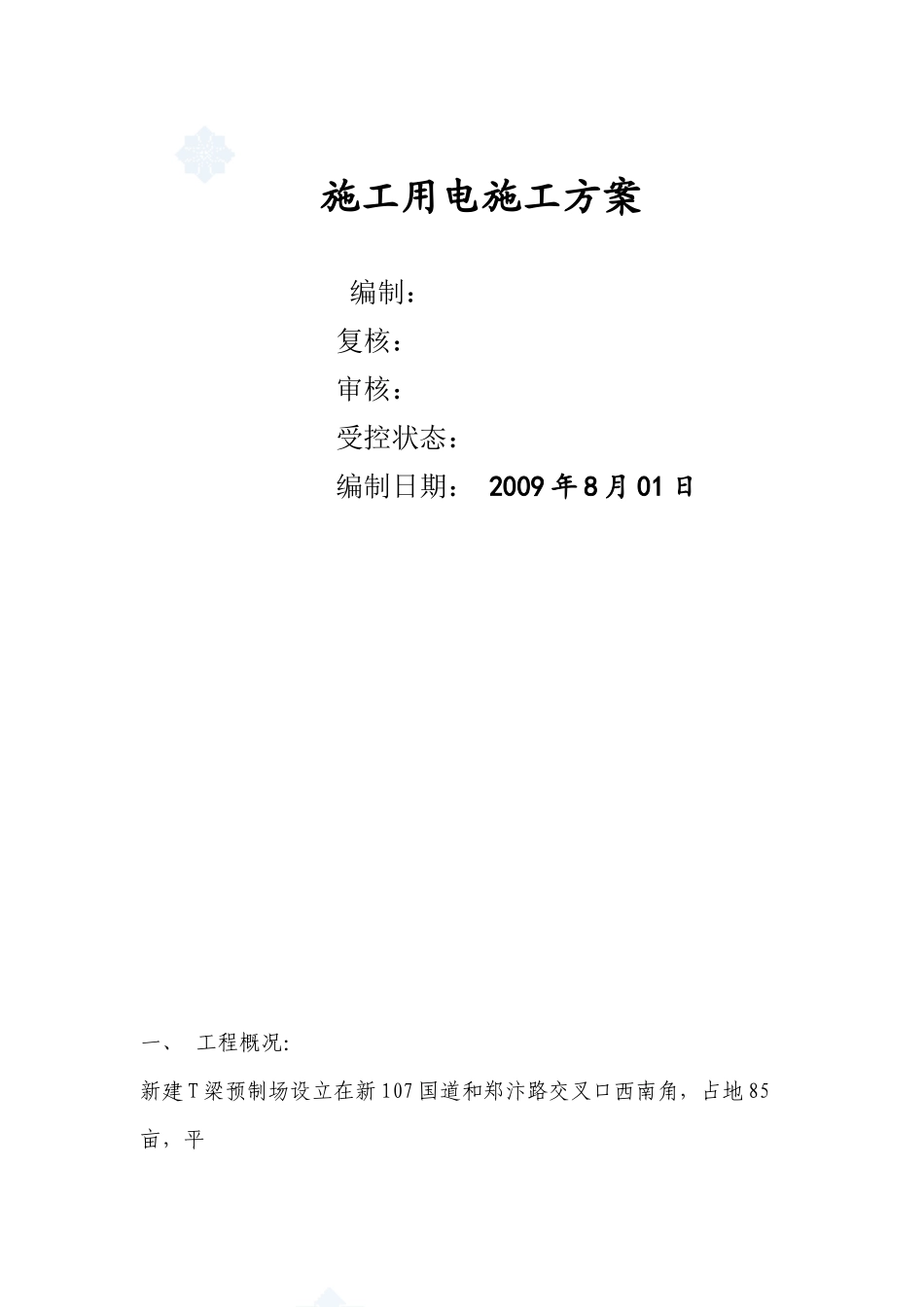

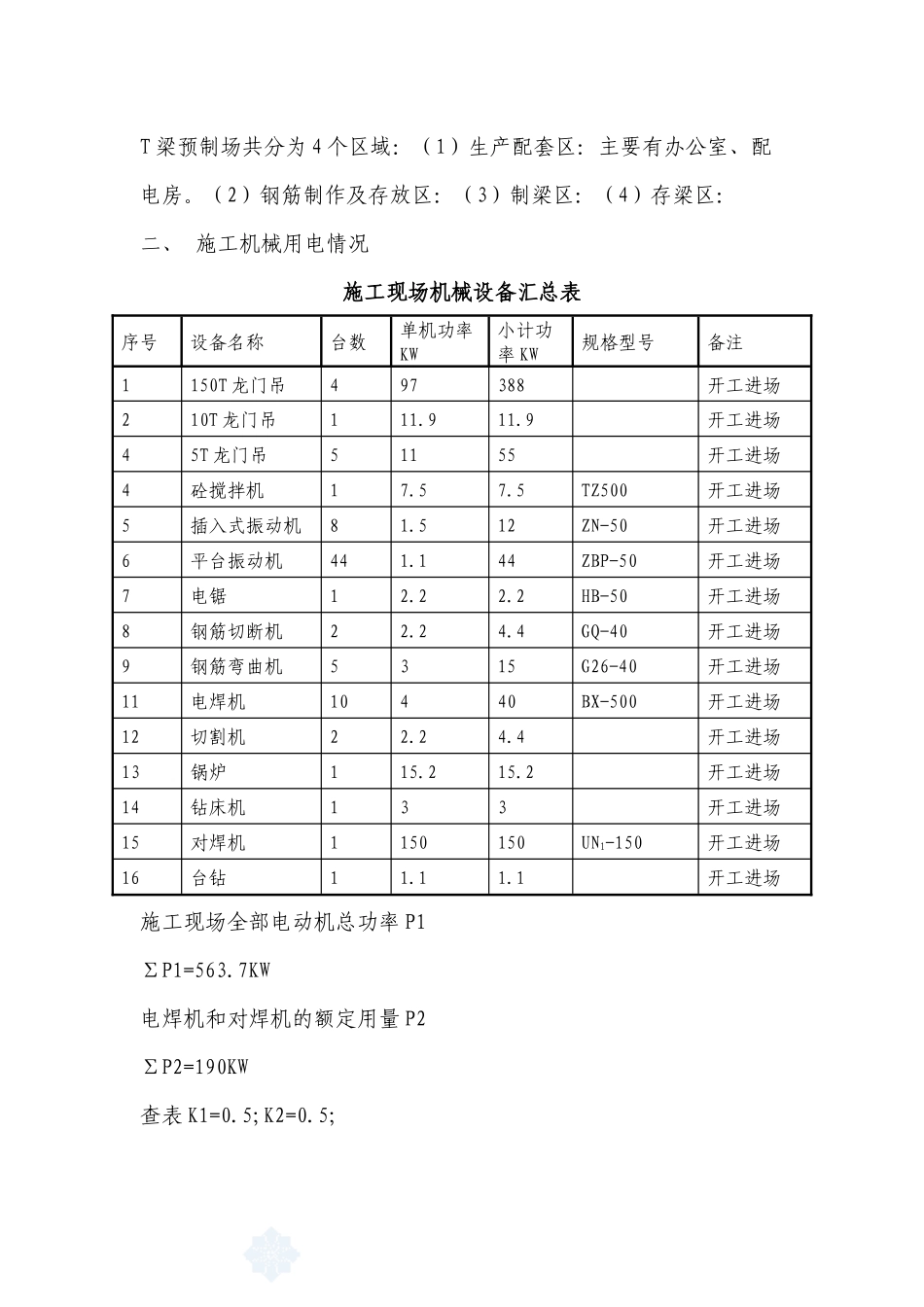

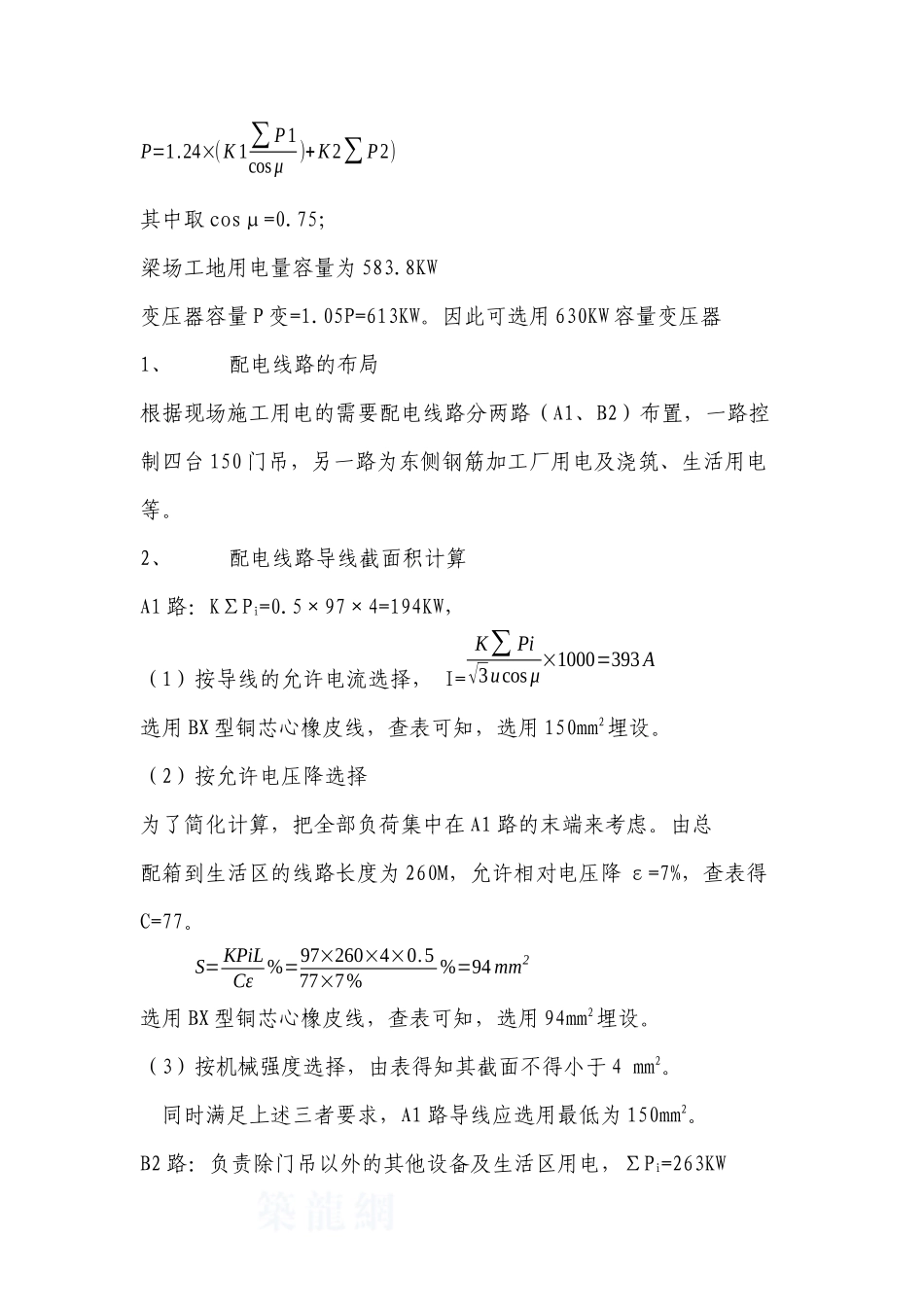

施工用电施工方案编制：复核：审核：受控状态：编制日期：2009年8月01日一、工程概况：新建T梁预制场设立在新107国道和郑汴路交叉口西南角，占地85亩，平T梁预制场共分为4个区域：（1）生产配套区：主要有办公室、配电房。（2）钢筋制作及存放区：（3）制梁区：（4）存梁区：二、施工机械用电情况施工现场机械设备汇总表序号设备名称台数单机功率KW小计功率KW规格型号备注1150T龙门吊497388开工进场210T龙门吊111.911.9开工进场45T龙门吊51155开工进场4砼搅拌机17.57.5TZ500开工进场5插入式振动机81.512ZN-50开工进场6平台振动机441.144ZBP-50开工进场7电锯12.22.2HB-50开工进场8钢筋切断机22.24.4GQ-40开工进场9钢筋弯曲机5315G26-40开工进场11电焊机10440BX-500开工进场12切割机22.24.4开工进场13锅炉115.215.2开工进场14钻床机133开工进场15对焊机1150150UN1-150开工进场16台钻11.11.1开工进场施工现场全部电动机总功率P1∑P1=563.7KW电焊机和对焊机的额定用量P2∑P2=190KW查表K1=0.5;K2=0.5;P=1.24×(K1∑P1cosμ)+K2∑P2)其中取cosμ=0.75；梁场工地用电量容量为583.8KW变压器容量P变=1.05P=613KW。因此可选用630KW容量变压器1、配电线路的布局根据现场施工用电的需要配电线路分两路（A1、B2）布置，一路控制四台150门吊，另一路为东侧钢筋加工厂用电及浇筑、生活用电等。2、配电线路导线截面积计算A1路：KΣPi=0.5×97×4=194KW，（1）按导线的允许电流选择，I=K∑Pi√3ucosμ×1000=393A选用BX型铜芯心橡皮线，查表可知，选用150mm2埋设。（2）按允许电压降选择为了简化计算，把全部负荷集中在A1路的末端来考虑。由总配箱到生活区的线路长度为260M，允许相对电压降ε=7%，查表得C=77。S=KPiLCε%=97×260×4×0.577×7%%=94mm2选用BX型铜芯心橡皮线，查表可知，选用94mm2埋设。（3）按机械强度选择，由表得知其截面不得小于4mm2。同时满足上述三者要求，A1路导线应选用最低为150mm2。B2路：负责除门吊以外的其他设备及生活区用电，ΣPi=263KW（1）按导线的允许电流选择，I=∑Pi√3ucosμ×1000=533A查表可知，选用185mm2的埋设。（2）按允许电压降选择由总配箱到生活区的线路长度为300M，允许相对电压降ε=7%，查表得C=77。S=PiLCε%=263×300×477×7%%=146mm2查表可知埋设线截面不小于选用180mm2。（3）按机械强度选择，由表得知埋设线其截面不得小于4MM2。三、施工用电安全管理用电设备注意事项1、配电箱至用电设备和照明的支线应使用橡皮护套软电缆，施工现场严禁使用花线和塑料护套线。2、照明灯具的金属外壳作接地保护，单相回路内的照明开关箱必须装设漏电保护器。3、一般场所应选用Ⅱ类手持式电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护器。若采用I类手持式电动工具，还必须作保护接零。4、露天、潮湿场所或在金属构架上操作时，必须选用Ⅱ类手持式电动工具，并装设防溅的漏电保护器。严禁使用I类手持式电动工具。5、手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。6、手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。7、焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。8、交流弧焊机变压器的一次侧电源线长度应不大于5m，进线处必须设置防护罩。9、.使用焊接机械必须按规定穿戴防护用品，对发电机式直流弧焊机的换向器，应经常检查和维护。10.焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30m。严禁借用架体、轨道和结构钢筋做二次回路。11、交流弧焊机应安装二次保护器。12、交流弧焊机应有防雨防砸措施。13、操作前应检查所有工具、电焊机、电源开头及线路是否良好，金属外壳应安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊牢。14、每台电焊机应有专用电源控制开关。开关的保险丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝，完工后，切断电源。15、电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木料、油类等危险物品的距离不少于10m。与易爆物品的距离不...
