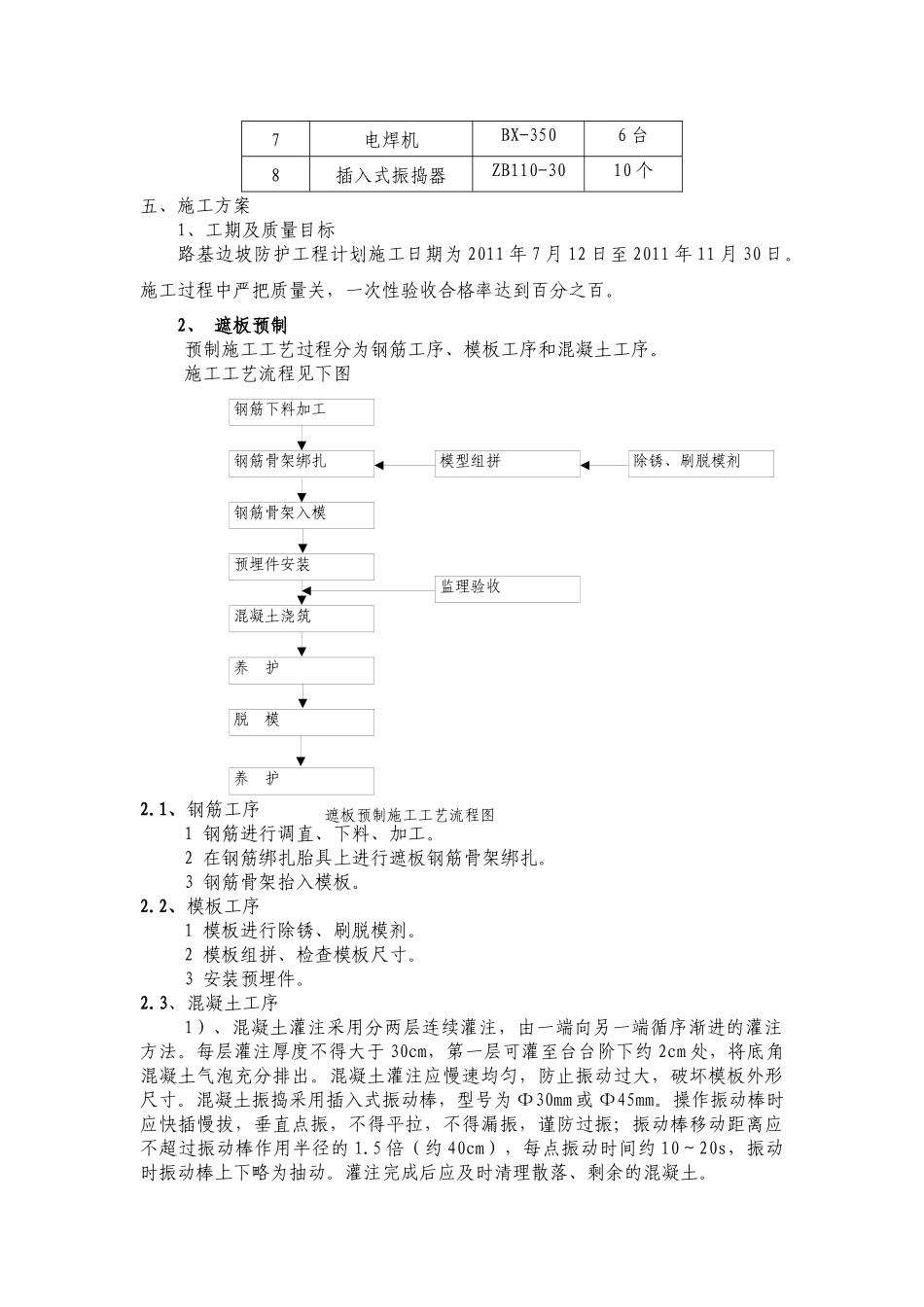

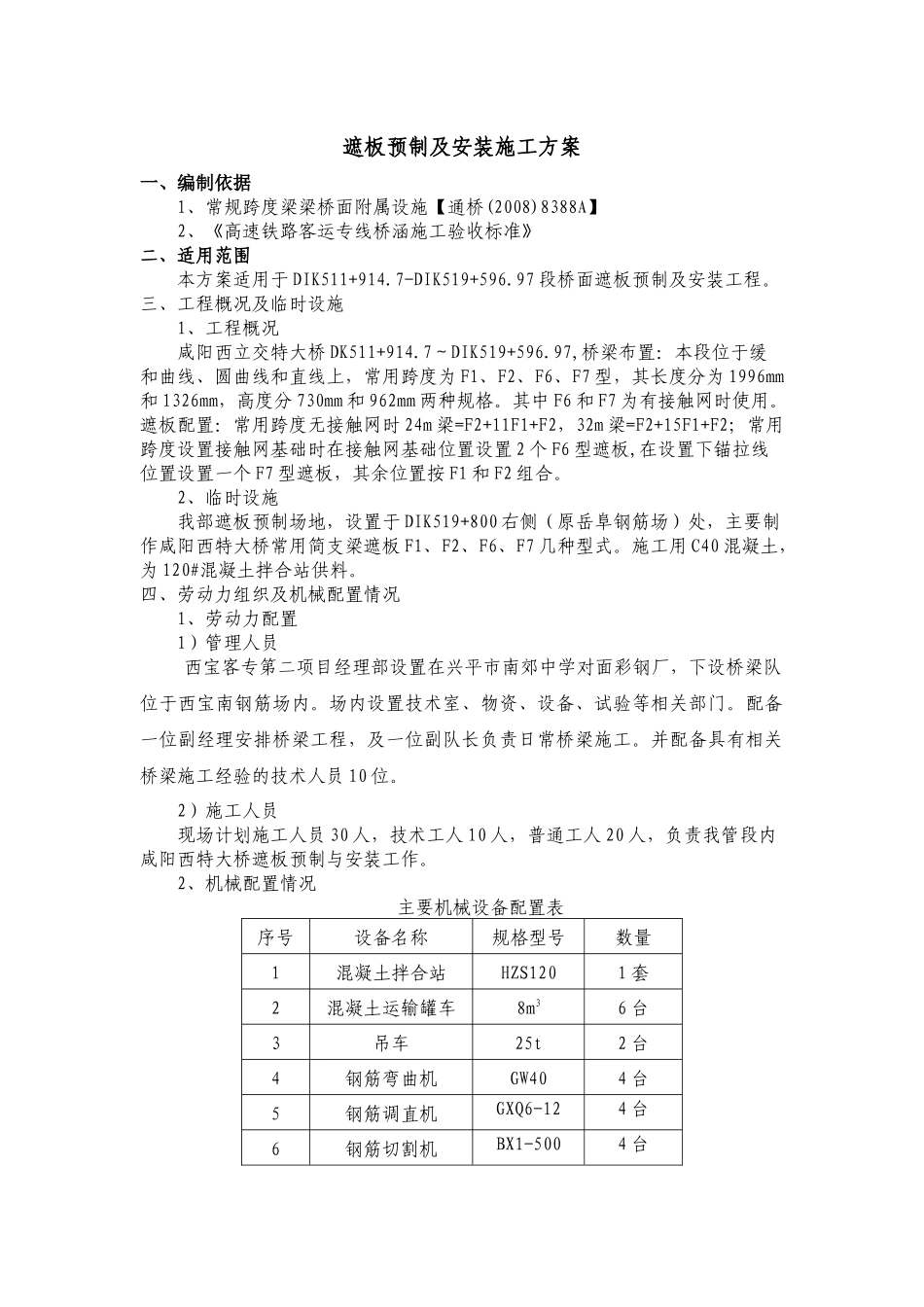

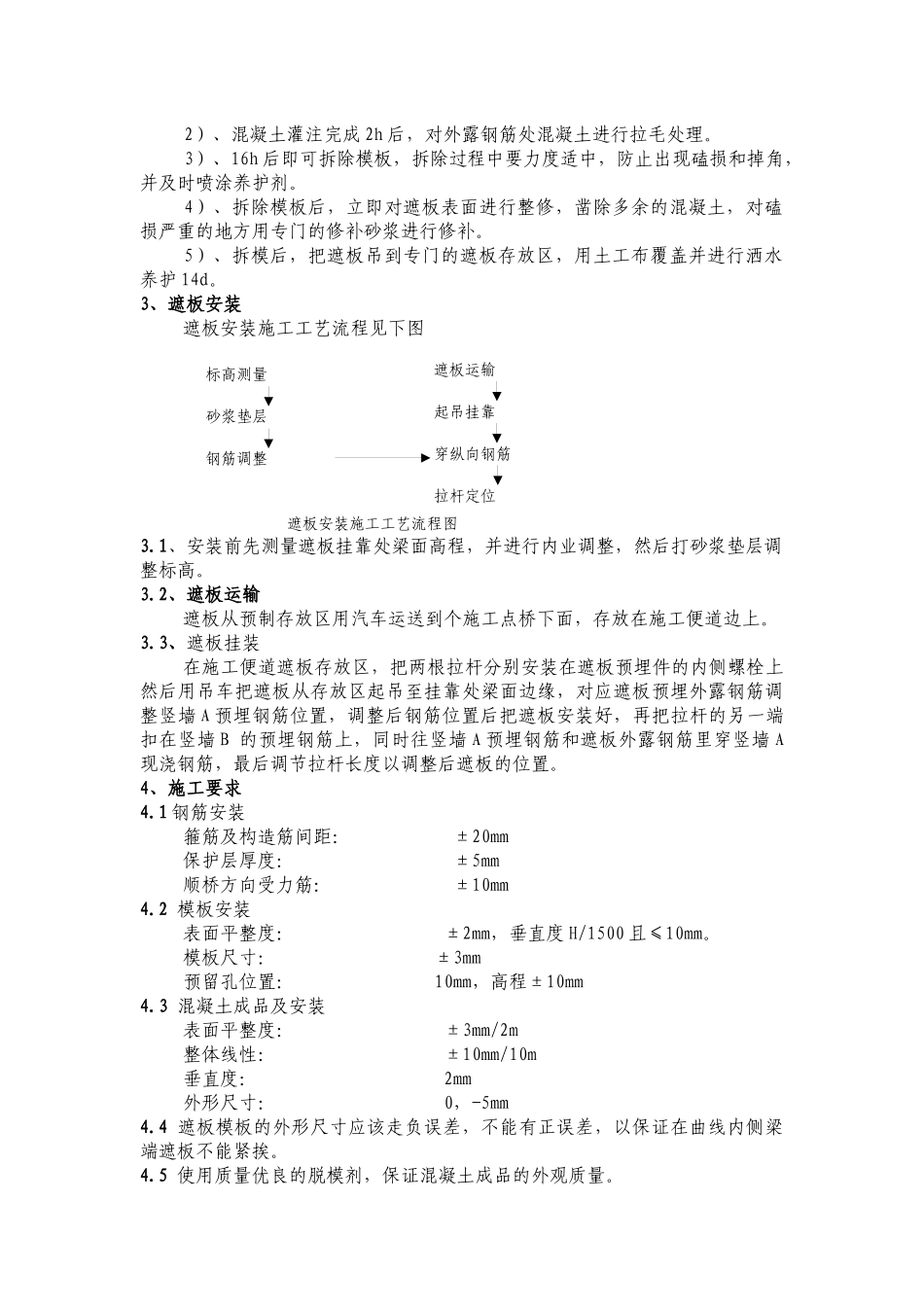

遮板预制及安装施工方案一、编制依据1、常规跨度梁梁桥面附属设施【通桥(2008)8388A】2、《高速铁路客运专线桥涵施工验收标准》二、适用范围本方案适用于DIK511+914.7-DIK519+596.97段桥面遮板预制及安装工程。三、工程概况及临时设施1、工程概况咸阳西立交特大桥DK511+914.7～DIK519+596.97,桥梁布置：本段位于缓和曲线、圆曲线和直线上，常用跨度为F1、F2、F6、F7型，其长度分为1996mm和1326mm，高度分730mm和962mm两种规格。其中F6和F7为有接触网时使用。遮板配置：常用跨度无接触网时24m梁=F2+11F1+F2，32m梁=F2+15F1+F2；常用跨度设置接触网基础时在接触网基础位置设置2个F6型遮板,在设置下锚拉线位置设置一个F7型遮板，其余位置按F1和F2组合。2、临时设施我部遮板预制场地，设置于DIK519+800右侧（原岳阜钢筋场）处，主要制作咸阳西特大桥常用简支梁遮板F1、F2、F6、F7几种型式。施工用C40混凝土，为120#混凝土拌合站供料。四、劳动力组织及机械配置情况1、劳动力配置1）管理人员西宝客专第二项目经理部设置在兴平市南郊中学对面彩钢厂，下设桥梁队位于西宝南钢筋场内。场内设置技术室、物资、设备、试验等相关部门。配备一位副经理安排桥梁工程，及一位副队长负责日常桥梁施工。并配备具有相关桥梁施工经验的技术人员10位。2）施工人员现场计划施工人员30人，技术工人10人，普通工人20人，负责我管段内咸阳西特大桥遮板预制与安装工作。2、机械配置情况主要机械设备配置表序号设备名称规格型号数量1混凝土拌合站HZS1201套2混凝土运输罐车8m36台3吊车25t2台4钢筋弯曲机GW404台5钢筋调直机GXQ6-124台6钢筋切割机BX1-5004台钢筋下料加工钢筋骨架绑扎除锈、刷脱模剂养护模型组拼脱模监理验收钢筋骨架入模预埋件安装混凝土浇筑养护遮板预制施工工艺流程图7电焊机BX-3506台8插入式振捣器ZB110-3010个五、施工方案1、工期及质量目标路基边坡防护工程计划施工日期为2011年7月12日至2011年11月30日。施工过程中严把质量关，一次性验收合格率达到百分之百。2、遮板预制预制施工工艺过程分为钢筋工序、模板工序和混凝土工序。施工工艺流程见下图2.1、钢筋工序1钢筋进行调直、下料、加工。2在钢筋绑扎胎具上进行遮板钢筋骨架绑扎。3钢筋骨架抬入模板。2.2、模板工序1模板进行除锈、刷脱模剂。2模板组拼、检查模板尺寸。3安装预埋件。2.3、混凝土工序1）、混凝土灌注采用分两层连续灌注，由一端向另一端循序渐进的灌注方法。每层灌注厚度不得大于30cm，第一层可灌至台台阶下约2cm处，将底角混凝土气泡充分排出。混凝土灌注应慢速均匀，防止振动过大，破坏模板外形尺寸。混凝土振捣采用插入式振动棒，型号为Ф30mm或Ф45mm。操作振动棒时应快插慢拔，垂直点振，不得平拉，不得漏振，谨防过振；振动棒移动距离应不超过振动棒作用半径的1.5倍（约40cm），每点振动时间约10～20s，振动时振动棒上下略为抽动。灌注完成后应及时清理散落、剩余的混凝土。标高测量砂浆垫层钢筋调整拉杆定位遮板运输起吊挂靠穿纵向钢筋遮板安装施工工艺流程图2）、混凝土灌注完成2h后，对外露钢筋处混凝土进行拉毛处理。3）、16h后即可拆除模板，拆除过程中要力度适中，防止出现磕损和掉角，并及时喷涂养护剂。4）、拆除模板后，立即对遮板表面进行整修，凿除多余的混凝土，对磕损严重的地方用专门的修补砂浆进行修补。5）、拆模后，把遮板吊到专门的遮板存放区，用土工布覆盖并进行洒水养护14d。3、遮板安装遮板安装施工工艺流程见下图3.1、安装前先测量遮板挂靠处梁面高程，并进行内业调整，然后打砂浆垫层调整标高。3.2、遮板运输遮板从预制存放区用汽车运送到个施工点桥下面，存放在施工便道边上。3.3、遮板挂装在施工便道遮板存放区，把两根拉杆分别安装在遮板预埋件的内侧螺栓上然后用吊车把遮板从存放区起吊至挂靠处梁面边缘，对应遮板预埋外露钢筋调整竖墙A预埋钢筋位置，调整后钢筋位置后把遮板安装好，再把拉杆的另一端扣在竖墙B的预埋钢筋上，同时往竖墙A预埋钢筋和遮板外露钢筋里穿竖墙A现浇钢筋，最后调节拉杆长度以调整后遮板的位置。4、施工要求4.1钢筋安装箍筋及构造筋间距：±20mm保护层厚度：±...
