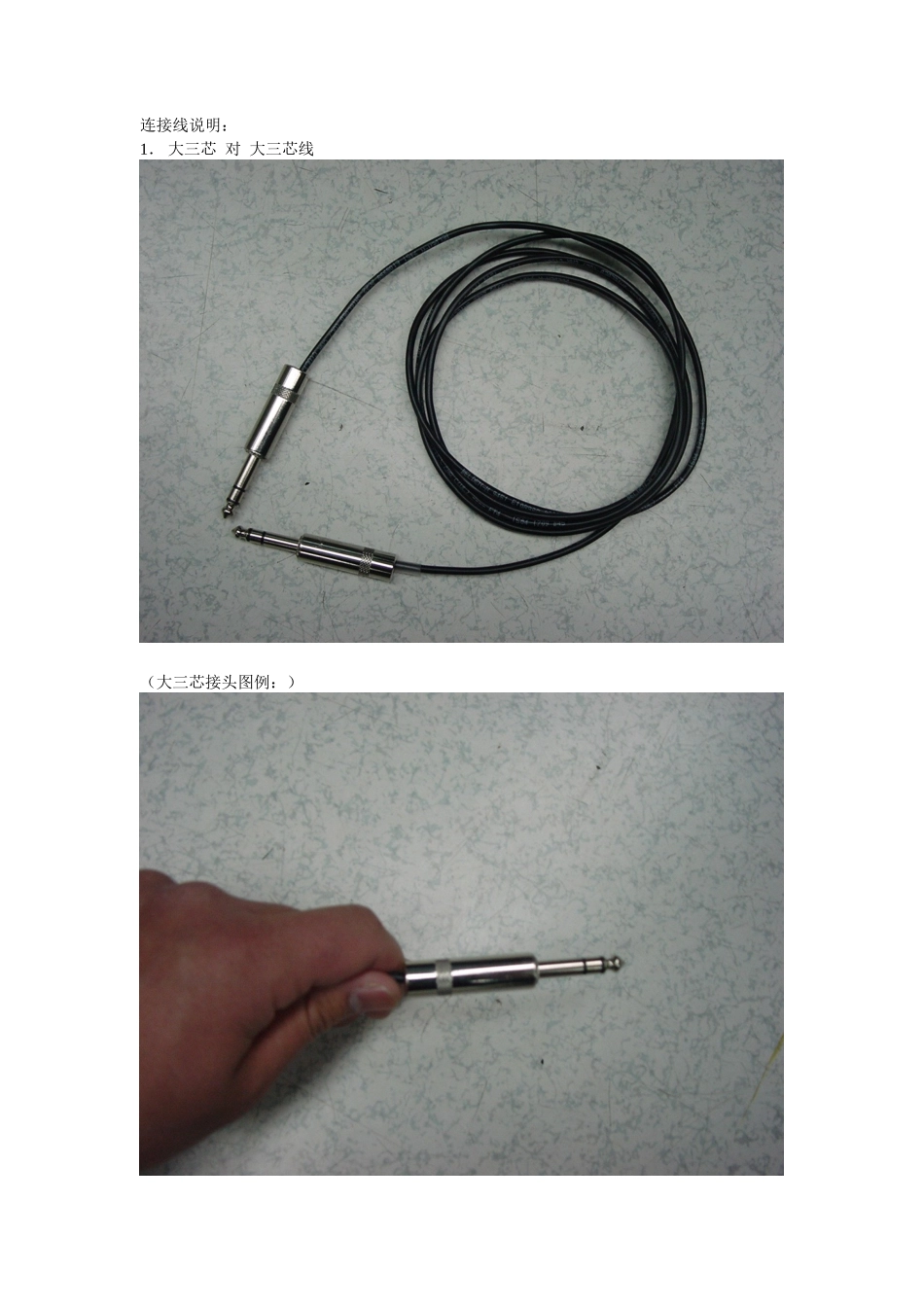

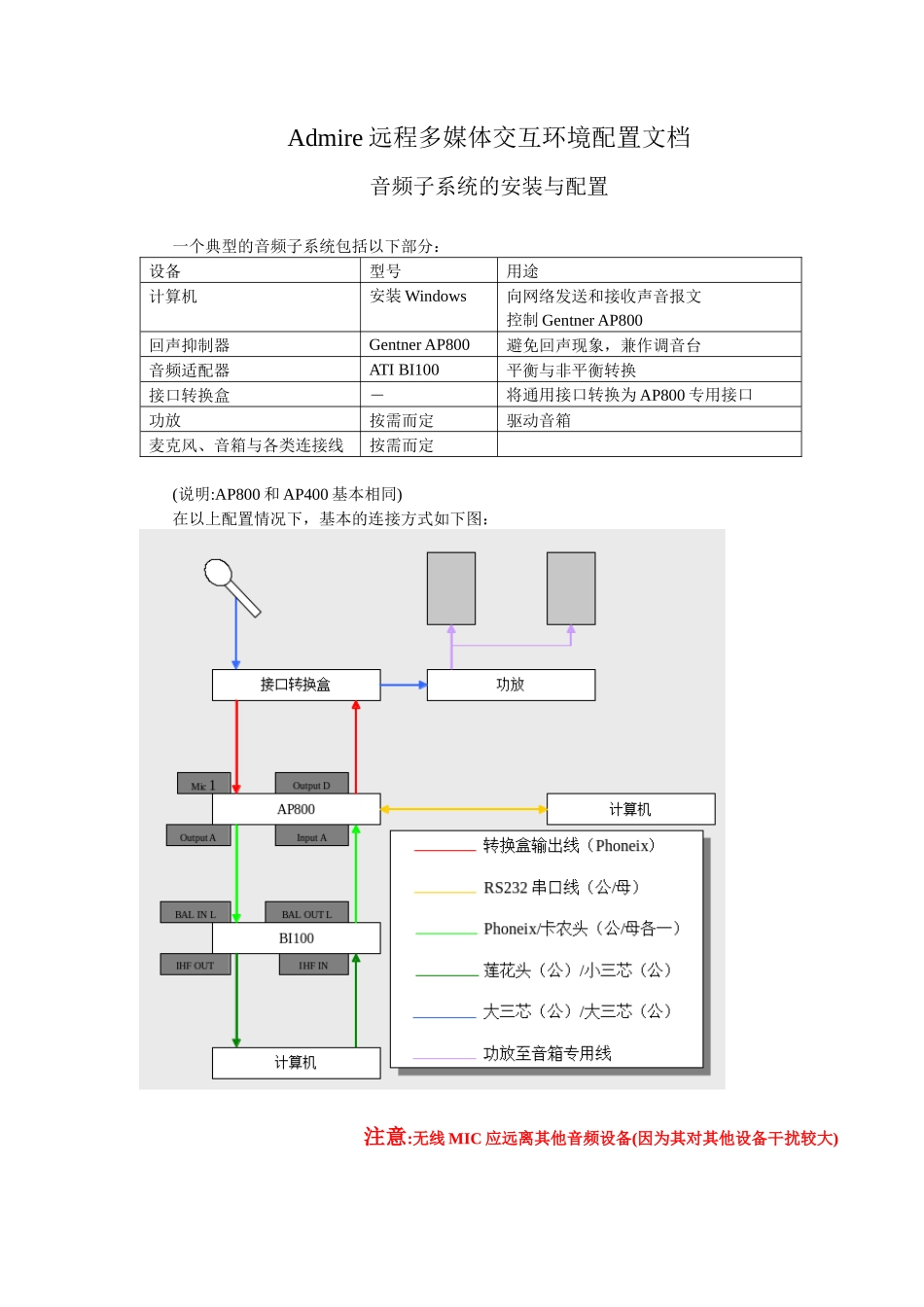

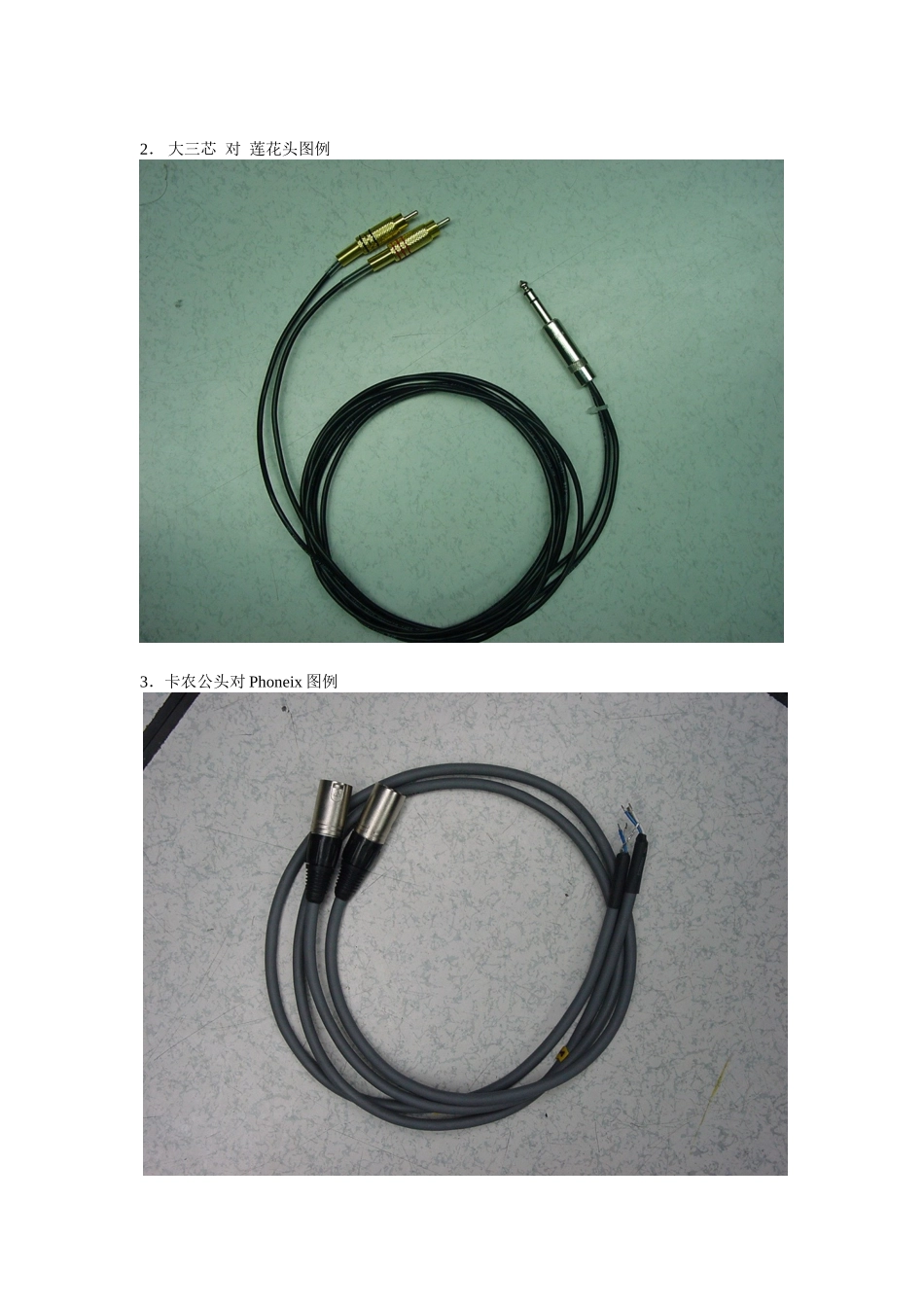

Admire远程多媒体交互环境配置文档音频子系统的安装与配置一个典型的音频子系统包括以下部分：设备型号用途计算机安装Windows向网络发送和接收声音报文控制GentnerAP800回声抑制器GentnerAP800避免回声现象，兼作调音台音频适配器ATIBI100平衡与非平衡转换接口转换盒－将通用接口转换为AP800专用接口功放按需而定驱动音箱麦克风、音箱与各类连接线按需而定(说明:AP800和AP400基本相同)在以上配置情况下，基本的连接方式如下图：注意:无线MIC应远离其他音频设备(因为其对其他设备干扰较大)连接线说明：1．大三芯对大三芯线（大三芯接头图例：）2．大三芯对莲花头图例3．卡农公头对Phoneix图例卡农公头图例：Phoneix头图例：4．卡农母头对Phoneix图例：转换盒图例：Phoniex线头卡农母头标准系统联线实例图卡农母头大三芯接口inputAoutputAoutputDMic1Mic2outBALOUTBALINIHFINIHFOUTOutMic绿红ABCAchanelBchanelAUXATIＢI100功率放大器集线转接盒主计算机其它配置的情况可参见以上连接图。其关键有以下几点：计算机的输入与输出是非平衡的，必须通过BI100或类似设备转换为平衡信号，否则可能引入较大噪声。注意：IHFOUT接口LEFT应接白色莲花头（声卡的左声道），RIGHT接口应接红色莲花头（声卡的右声道）。其IHFIN接口同样LEFT接白色莲花头，RIGHT接红色莲花头。AP800与BI100连接时，应注意声道顺序。如图，麦克风信号(红色)从AP800的OutputA端口输入的是单声道的平衡信号，接入BI100输入的“左声道”，再从BI100输出时信号在红色莲花头上（左声道）。对于大多数声卡，由于其麦克风输入仅对左声道录音，所以以上是唯一的接法。如果将AP800输出接入了BI100的“右声道”，或是接反了莲花头的颜色，就会造成计算机无法得到麦克风输入。计算机的输出到AP800的线路也有以上问题，必须注意。到计算机的麦克风信号（即从房间中采集到的声音）和到功放的信号（即最终在房间里听到的声音）必须通过AP800。AP800通过在麦克风输入信号上叠加功放输出信号进行回声抑制，因此必须将其输入给AP800。所有的麦克风都必须分别直接接入AP800。因为各个麦克风的环境和物理参数不同，对其回声抑制的参数也会不同，因此AP800必须对其分别处理。如果由其它设备将多个麦克风的输入合成一路后输入给AP800，会造成回声抑制效果下降。此外，AP800只能对8个Mic口的输入作回声抑制，因此麦克风输入必须接入Mic口，而不能接入Input口。AP800的Output1～8口与OutputA～D口从手册看，电气性能、内部模块结构和操作接口均无差别。本例中使用OutputA～D是为了与其它说明统一，无特别目的。AP800到计算机的串口线不建议热插拔。回声抑制器Gentner配置AP800可以通过前面板和计算机串口控制，两者功能完全一致，以下的说明只对串口控制说明，关于前面板控制可参见AP800操作手册。1．控制软件的安装与设置注意：使用AP-ware连接AP800控制期间，程序会完全占据一个CPU，可能造成系统反应缓慢，所以建议不要使用那些用来开会的计算机来运行此软件。AP-ware通过串口连接AP800，因此首先要设置计算机的通讯参数：根据AP800的通讯规范，必须将COM口设置为8个数据位，无校验位，1个停止位。波特率可以在9600、19200和38400之间选择，推荐使用38400。流量控制可以设置为“无”。此后，设置AP800的通讯参数：AP800前面板上按下“System”，用“▲”、“▼”选择到“RS-232”，按下“Enter”。用“▲”、“▼”选择到各参数项，将其设置到与计算机相同的状态。完成设置后，即可启动AP-ware。在AP-ware首次启动时，首先要建立“site”（推荐调用我们设好的site）。site是AP-ware管理设备的单位，集联到同一控制计算机上的所有AP设备的一个设置集合构成一个site。建立site时必须注意波特率和流量控制的设置与AP800以及本机端口设置一致。注意：必须保证AP-ware、Windows系统和AP800的波特率和流量控制参数一致，否则AP-ware无法建立连接。下一步可以连接site。如果连接错误，AP-ware会报告出错原因，如串口上收不到同步信号，或是波特率不一致等。如果一切设置正确则屏幕左侧会出现连接设备的名称，屏幕中心则出现控制界面...
