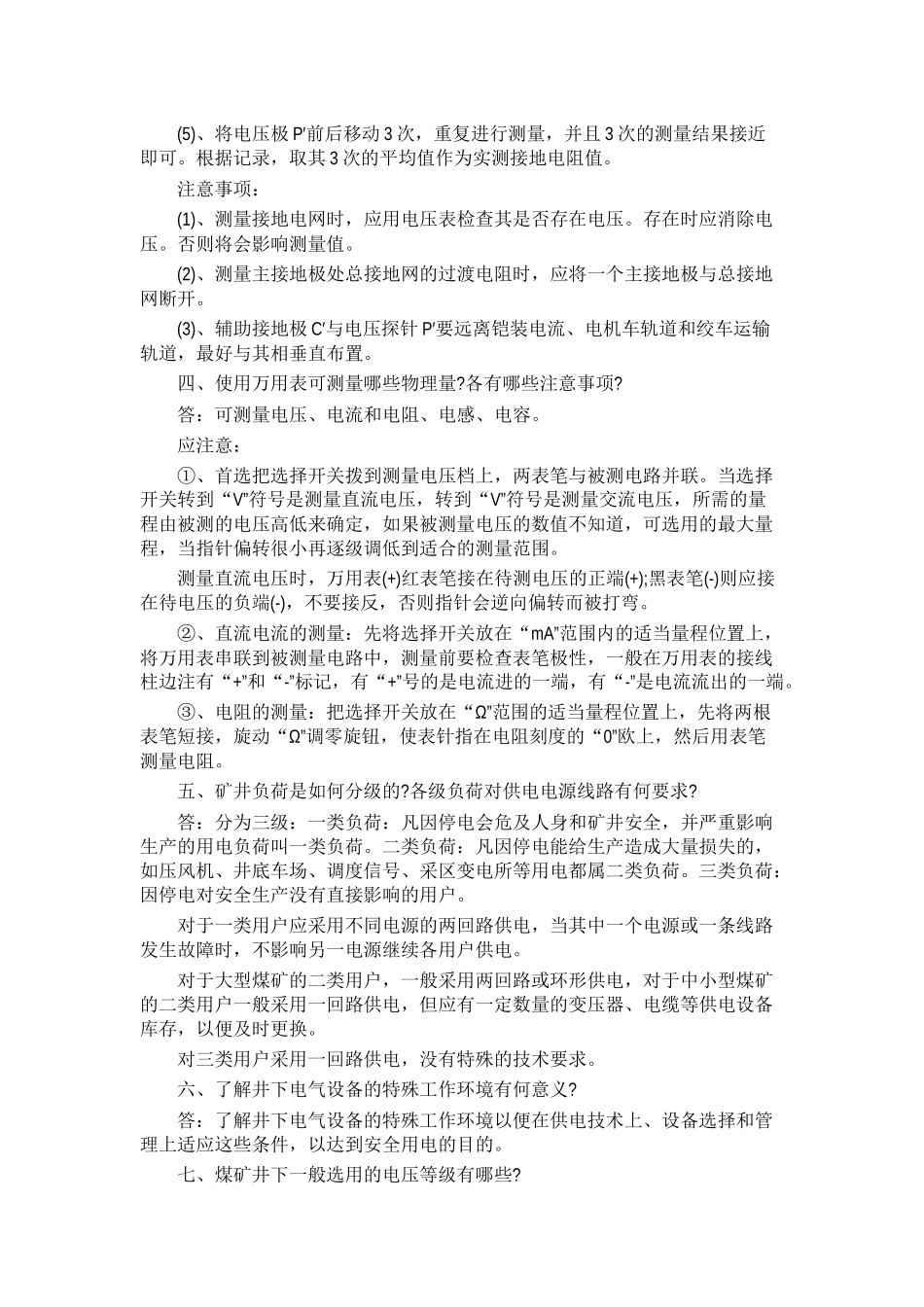

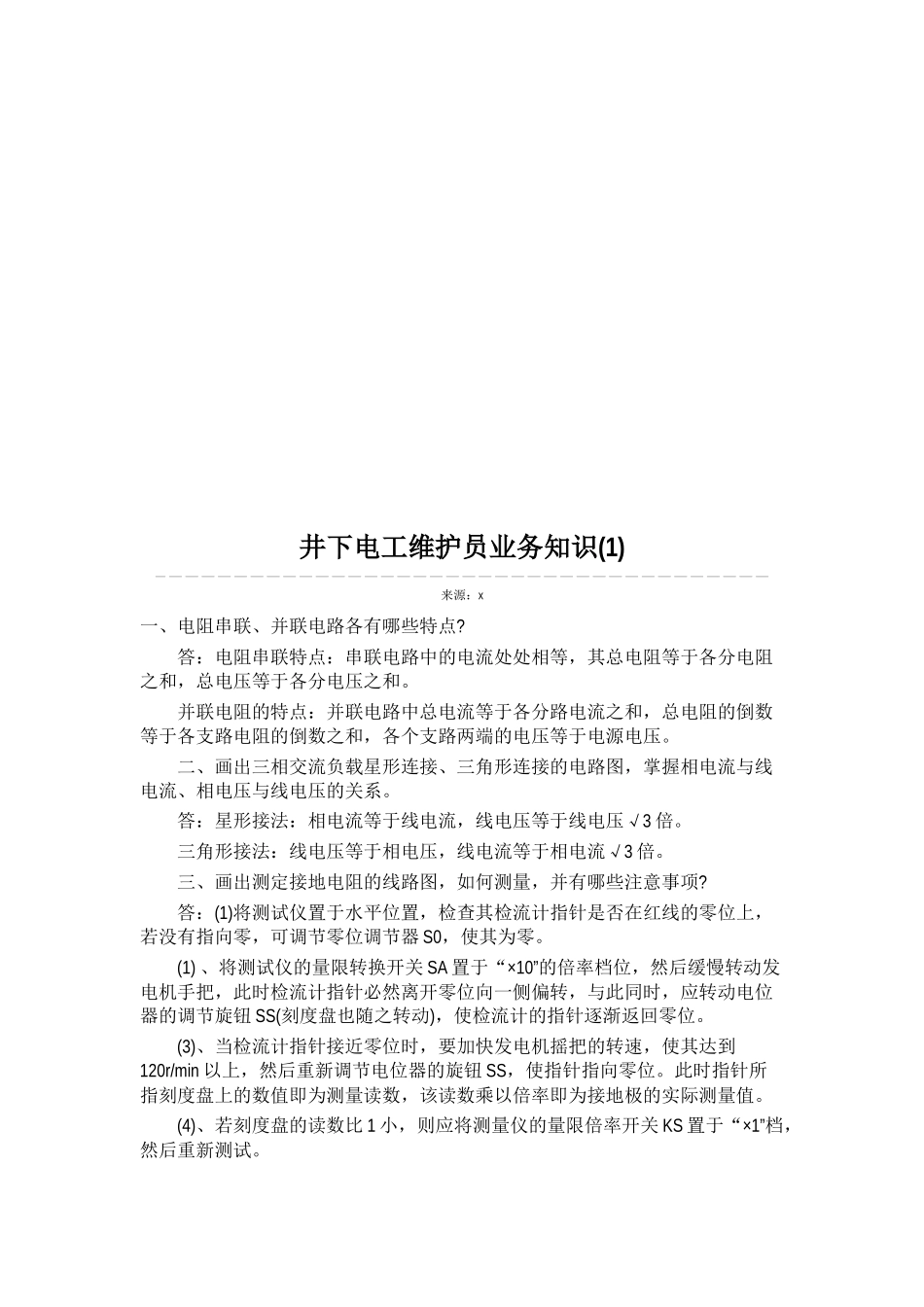

井下电工维护员业务知识(1)来源：x一、电阻串联、并联电路各有哪些特点?答：电阻串联特点：串联电路中的电流处处相等，其总电阻等于各分电阻之和，总电压等于各分电压之和。并联电阻的特点：并联电路中总电流等于各分路电流之和，总电阻的倒数等于各支路电阻的倒数之和，各个支路两端的电压等于电源电压。二、画出三相交流负载星形连接、三角形连接的电路图，掌握相电流与线电流、相电压与线电压的关系。答：星形接法：相电流等于线电流，线电压等于线电压√3倍。三角形接法：线电压等于相电压，线电流等于相电流√3倍。三、画出测定接地电阻的线路图，如何测量，并有哪些注意事项?答：(1)将测试仪置于水平位置，检查其检流计指针是否在红线的零位上，若没有指向零，可调节零位调节器S0，使其为零。(1)、将测试仪的量限转换开关SA置于“×10”的倍率档位，然后缓慢转动发电机手把，此时检流计指针必然离开零位向一侧偏转，与此同时，应转动电位器的调节旋钮SS(刻度盘也随之转动)，使检流计的指针逐渐返回零位。(3)、当检流计指针接近零位时，要加快发电机摇把的转速，使其达到120r/min以上，然后重新调节电位器的旋钮SS，使指针指向零位。此时指针所指刻度盘上的数值即为测量读数，该读数乘以倍率即为接地极的实际测量值。(4)、若刻度盘的读数比1小，则应将测量仪的量限倍率开关KS置于“×1”档，然后重新测试。(5)、将电压极P′前后移动3次，重复进行测量，并且3次的测量结果接近即可。根据记录，取其3次的平均值作为实测接地电阻值。注意事项：(1)、测量接地电网时，应用电压表检查其是否存在电压。存在时应消除电压。否则将会影响测量值。(2)、测量主接地极处总接地网的过渡电阻时，应将一个主接地极与总接地网断开。(3)、辅助接地极C′与电压探针P′要远离铠装电流、电机车轨道和绞车运输轨道，最好与其相垂直布置。四、使用万用表可测量哪些物理量?各有哪些注意事项?答：可测量电压、电流和电阻、电感、电容。应注意：①、首选把选择开关拨到测量电压档上，两表笔与被测电路并联。当选择开关转到“V”符号是测量直流电压，转到“V”符号是测量交流电压，所需的量程由被测的电压高低来确定，如果被测量电压的数值不知道，可选用的最大量程，当指针偏转很小再逐级调低到适合的测量范围。测量直流电压时，万用表(+)红表笔接在待测电压的正端(+);黑表笔(-)则应接在待电压的负端(-)，不要接反，否则指针会逆向偏转而被打弯。②、直流电流的测量：先将选择开关放在“mA”范围内的适当量程位置上，将万用表串联到被测量电路中，测量前要检查表笔极性，一般在万用表的接线柱边注有“+”和“-”标记，有“+”号的是电流进的一端，有“-”是电流流出的一端。③、电阻的测量：把选择开关放在“Ω”范围的适当量程位置上，先将两根表笔短接，旋动“Ω”调零旋钮，使表针指在电阻刻度的“0”欧上，然后用表笔测量电阻。五、矿井负荷是如何分级的?各级负荷对供电电源线路有何要求?答：分为三级：一类负荷：凡因停电会危及人身和矿井安全，并严重影响生产的用电负荷叫一类负荷。二类负荷：凡因停电能给生产造成大量损失的，如压风机、井底车场、调度信号、采区变电所等用电都属二类负荷。三类负荷：因停电对安全生产没有直接影响的用户。对于一类用户应采用不同电源的两回路供电，当其中一个电源或一条线路发生故障时，不影响另一电源继续各用户供电。对于大型煤矿的二类用户，一般采用两回路或环形供电，对于中小型煤矿的二类用户一般采用一回路供电，但应有一定数量的变压器、电缆等供电设备库存，以便及时更换。对三类用户采用一回路供电，没有特殊的技术要求。六、了解井下电气设备的特殊工作环境有何意义?答：了解井下电气设备的特殊工作环境以便在供电技术上、设备选择和管理上适应这些条件，以达到安全用电的目的。七、煤矿井下一般选用的电压等级有哪些?答：有：6000v、1140v、660v、380v、127v、36v。八、采区变电所电源进线接线方式有哪几种?并画图。答：有单电源接线方式和双电源进线接线方式两种。九、对局部通风机的供电有何要求?答：掘进工作面的通风机应采用三专供电，也可采...
