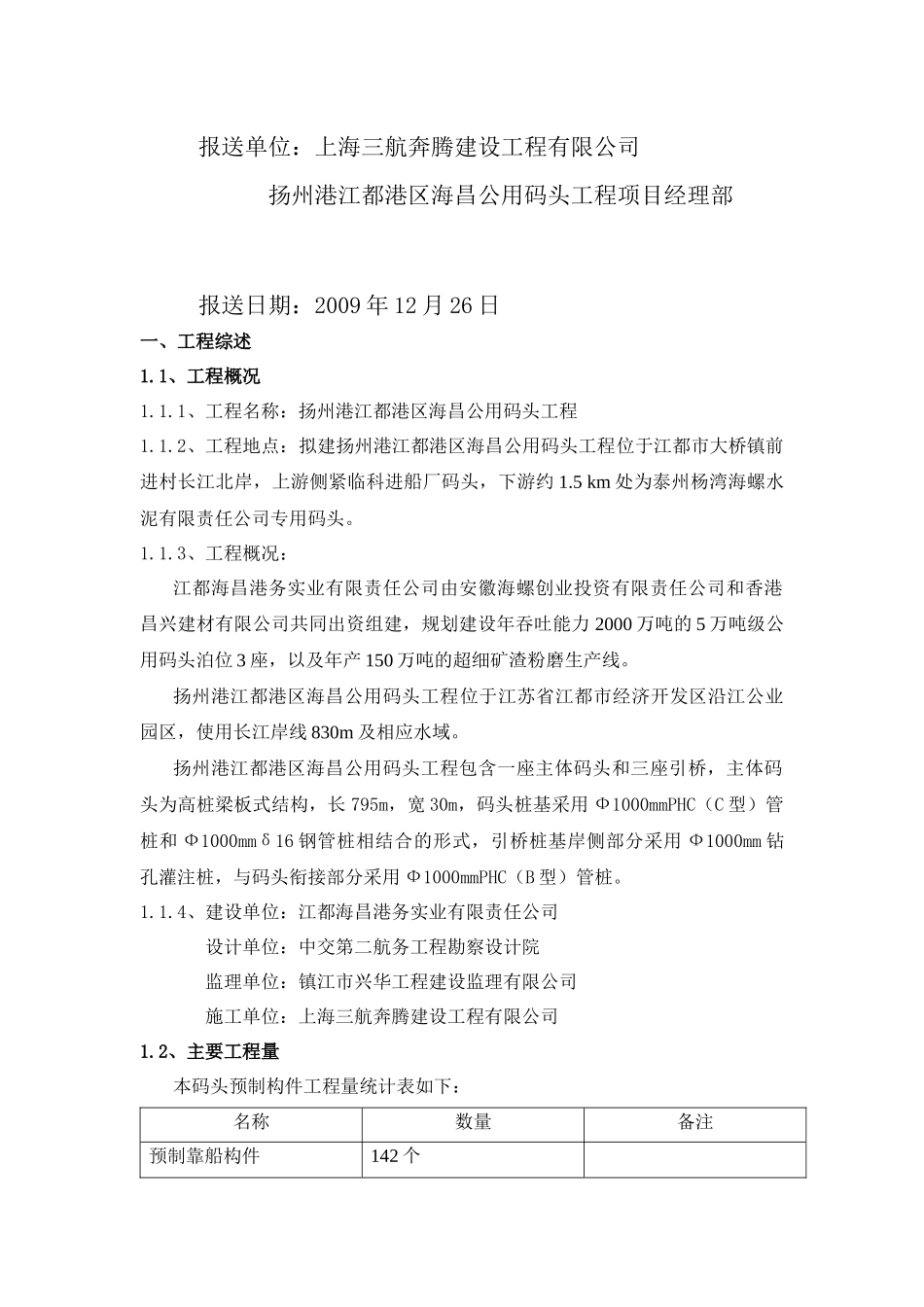

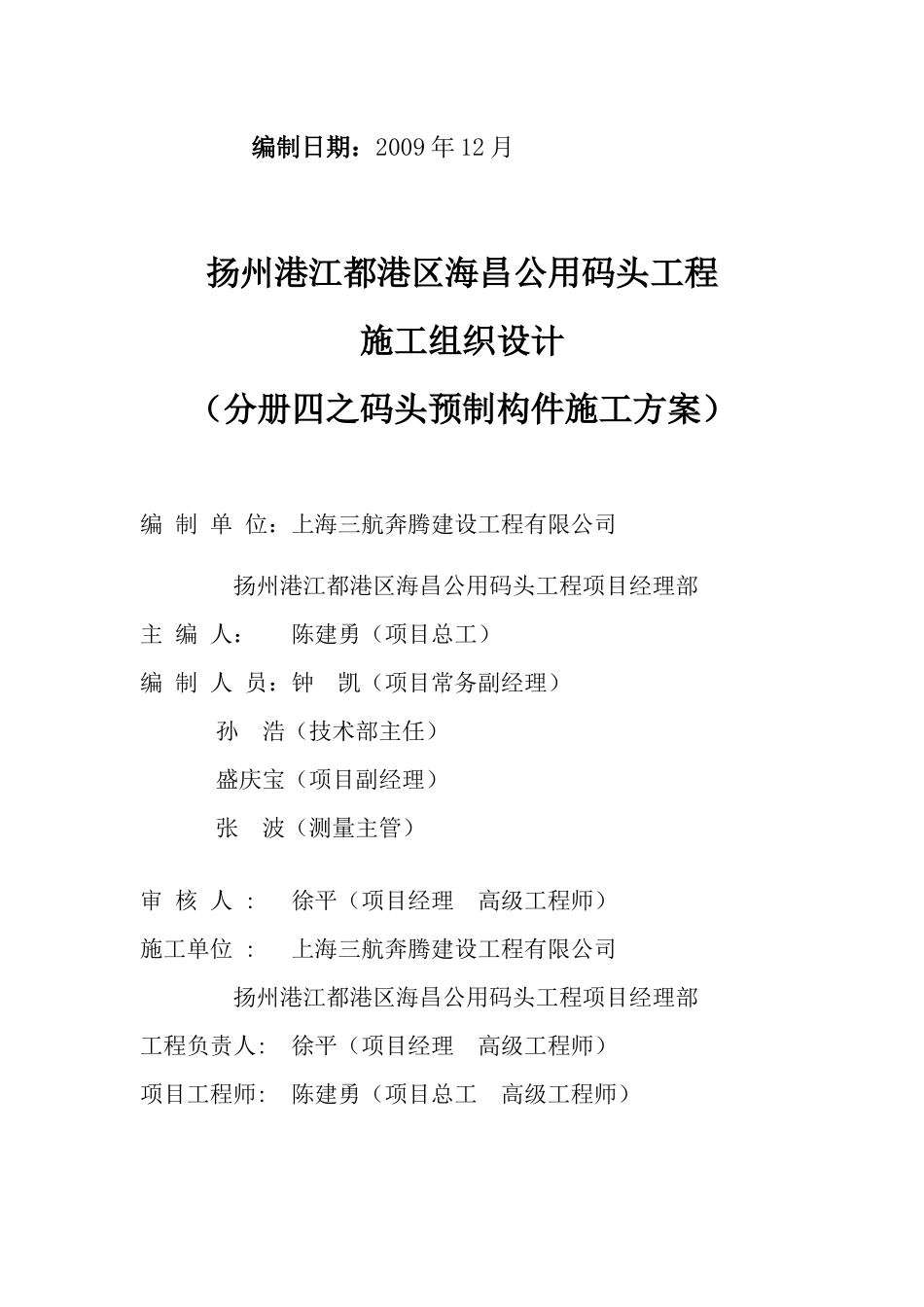

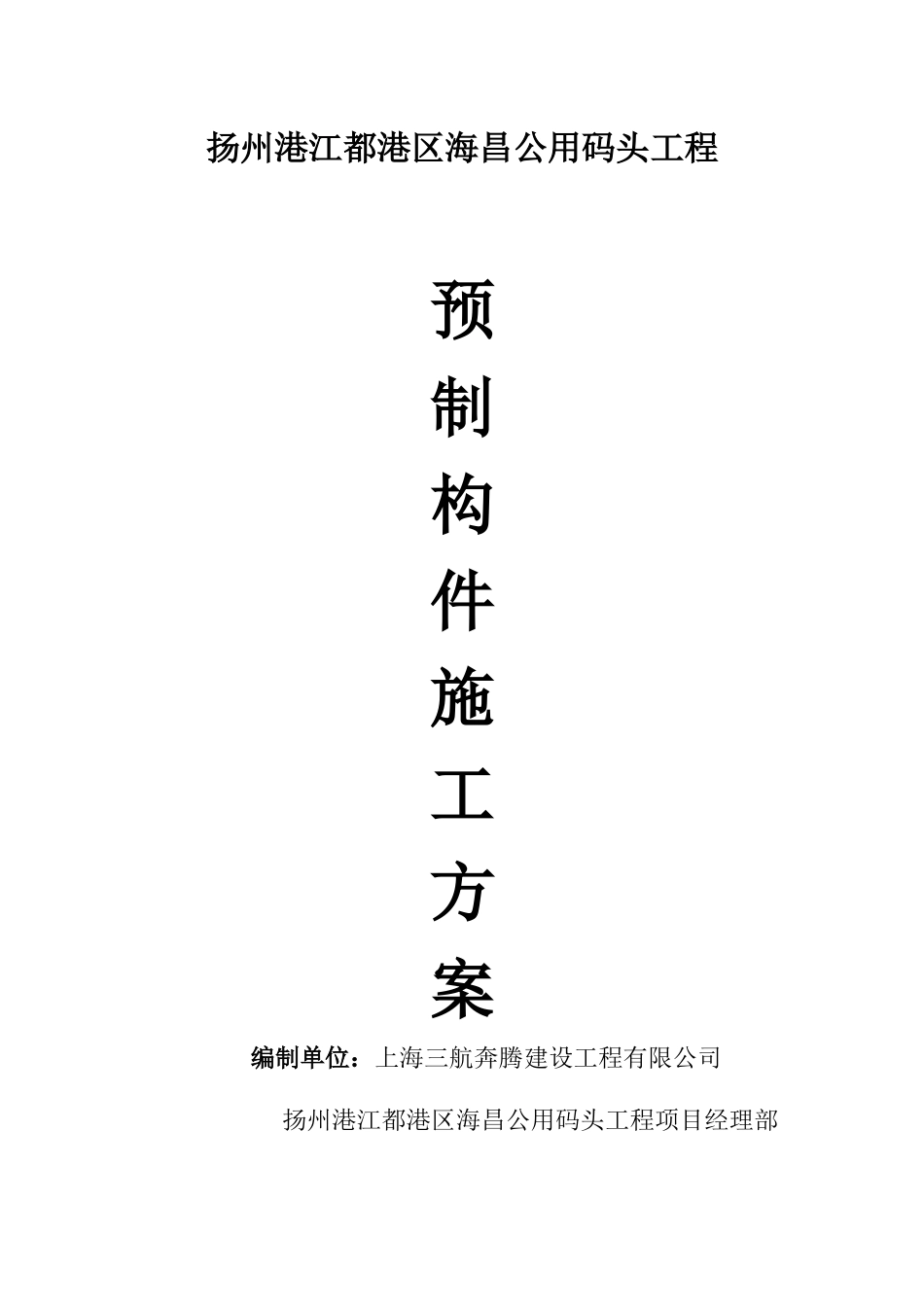

扬州港江都港区海昌公用码头工程预制构件施工方案编制单位：上海三航奔腾建设工程有限公司扬州港江都港区海昌公用码头工程项目经理部编制日期：2009年12月扬州港江都港区海昌公用码头工程施工组织设计（分册四之码头预制构件施工方案）编制单位：上海三航奔腾建设工程有限公司扬州港江都港区海昌公用码头工程项目经理部主编人：陈建勇（项目总工）编制人员：钟凯（项目常务副经理）孙浩（技术部主任）盛庆宝（项目副经理）张波（测量主管）审核人:徐平（项目经理高级工程师）施工单位:上海三航奔腾建设工程有限公司扬州港江都港区海昌公用码头工程项目经理部工程负责人:徐平（项目经理高级工程师）项目工程师:陈建勇（项目总工高级工程师）报送单位：上海三航奔腾建设工程有限公司扬州港江都港区海昌公用码头工程项目经理部报送日期：2009年12月26日一、工程综述1.1、工程概况1.1.1、工程名称：扬州港江都港区海昌公用码头工程1.1.2、工程地点：拟建扬州港江都港区海昌公用码头工程位于江都市大桥镇前进村长江北岸，上游侧紧临科进船厂码头，下游约1.5km处为泰州杨湾海螺水泥有限责任公司专用码头。1.1.3、工程概况：江都海昌港务实业有限责任公司由安徽海螺创业投资有限责任公司和香港昌兴建材有限公司共同出资组建，规划建设年吞吐能力2000万吨的5万吨级公用码头泊位3座，以及年产150万吨的超细矿渣粉磨生产线。扬州港江都港区海昌公用码头工程位于江苏省江都市经济开发区沿江公业园区，使用长江岸线830m及相应水域。扬州港江都港区海昌公用码头工程包含一座主体码头和三座引桥，主体码头为高桩梁板式结构，长795m，宽30m，码头桩基采用Ф1000mmPHC（C型）管桩和Ф1000mmδ16钢管桩相结合的形式，引桥桩基岸侧部分采用Ф1000mm钻孔灌注桩，与码头衔接部分采用Ф1000mmPHC（B型）管桩。1.1.4、建设单位：江都海昌港务实业有限责任公司设计单位：中交第二航务工程勘察设计院监理单位：镇江市兴华工程建设监理有限公司施工单位：上海三航奔腾建设工程有限公司1.2、主要工程量本码头预制构件工程量统计表如下：名称数量备注预制靠船构件142个预应力轨道梁208榀数量暂估预制纵梁728榀数量暂估预制系船梁51榀数量暂估预制水平撑89榀预制面板1664块数量暂估1.3、自然条件1.3.1、施工现场地貌扬州港江都港区海昌公用码头工程现场为长江河漫滩地貌，在拟建工程范围内，沿江大部分段落基本直立，与坡脚高差达3.0m。头道堤距码头后沿距离在25~30m。后方三道堤防之间现已经吹砂完成，形成的相应陆域标高在+6.0m左右。头道堤外侧坡脚标高为+3.0m左右，现为长江漫滩，坡降比较平缓，漫滩近岸侧生长有芦苇、小灌木和水生杂草，并遗留有大量的护岸抛填块石。头道堤外侧15.0m左右，岸坡突然变陡，坡降从-1.0m急剧变化到-22.0m，码头前沿目前水深在-25.0m。1.3.2、工程地质条件拟建场区地貌单元属长江下游冲积成因的河漫滩，土层主要为第四系冲积堆积物，据钻孔资料，场地内可分为10个岩土单元体，自上而下分述如下：①层素填土(Q4ml)：灰色、灰黄色，松散，主要由粉细砂、粉质粘土组成。层底埋深0.30～5.40m，层底标高1.54～4.16m，层厚0.30～5.40m。本层主要分布在陆域，新筑头道堤及二道堤上为粉质粘土，堤间地段为粉细砂。①-1层块石(Q4ml)：杂色，松散，为人工抛石而成，混碎石，夹淤泥质粉质粘土。主要成份为灰岩，次为花岗岩。层底埋深0.80～8.10m，层底标高-28.32～2.35m，层厚0.60～5.50m。主要分布于水域岸坡表层，仅个别勘孔该层缺失。浅漫滩局部地段该层呈透镜体夹于③层淤泥质粉质粘土中。另在浅漫滩表层可见面积大小不等，厚度不等，呈条带状，沿水沫线分布的抛石。②层粉质粘土(Q4al)：灰黄色，软～可塑，含少量粉细砂。干强度中等，中等韧性，无摇振反应，切面较光滑。层底埋深0.60～6.80m，层底标高-1.53～3.66m，层厚0.40～3.40m。本层主要分布在陆域。为新近沉积土。③层淤泥质粉质粘土(Q4al)：灰黄色、灰色，流塑～软塑，饱和，局部夹薄层粉细砂。干强度中等，中等韧性，无摇振反应，无光泽，高压缩性。层底埋深0.50～10.20m，层底标高-31.64～1.35m，层厚0.30～9.60m。标贯试...
