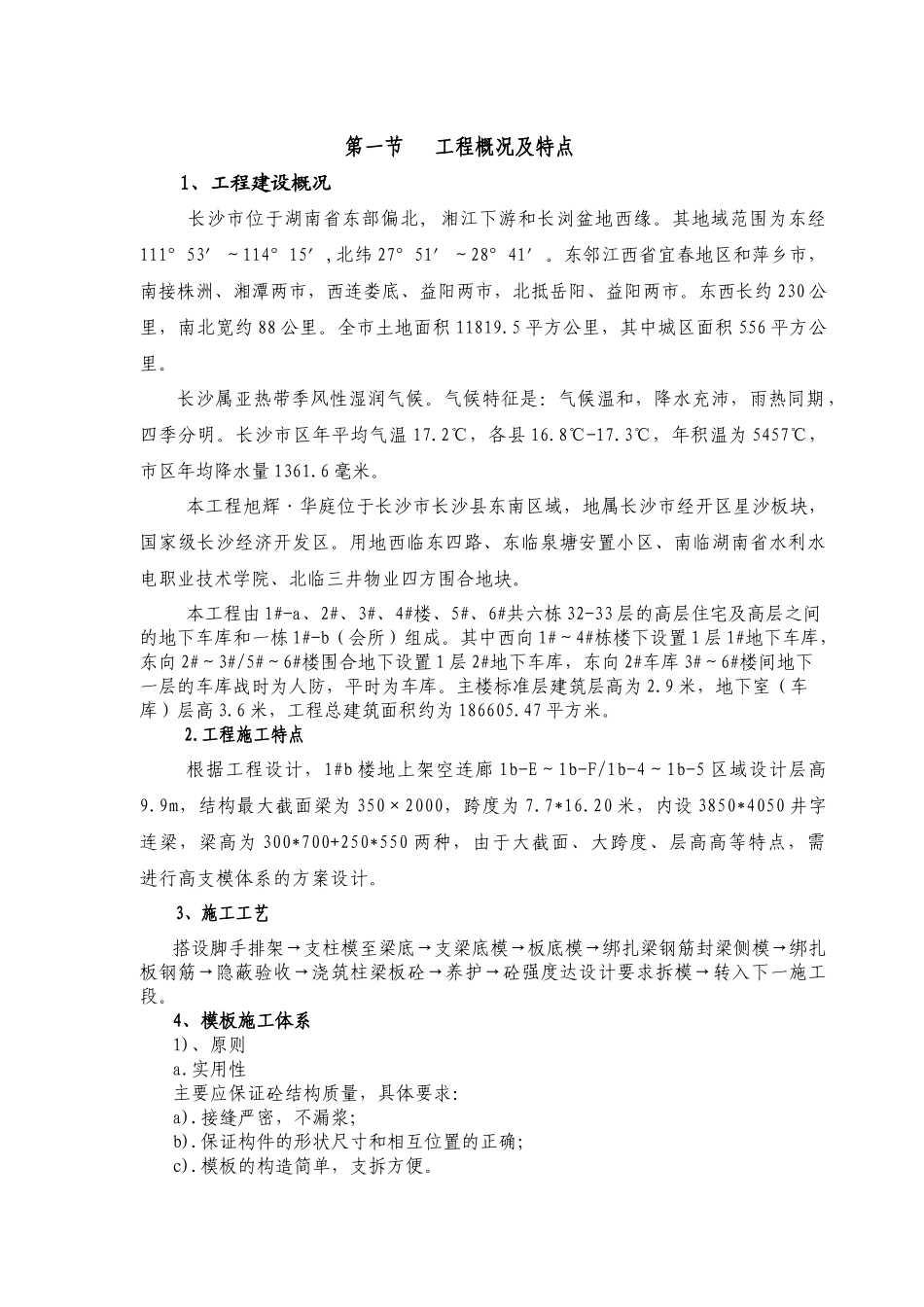

第一节工程概况及特点1、工程建设概况长沙市位于湖南省东部偏北,湘江下游和长浏盆地西缘。其地域范围为东经111°53′～114°15′,北纬27°51′～28°41′。东邻江西省宜春地区和萍乡市，南接株洲、湘潭两市，西连娄底、益阳两市，北抵岳阳、益阳两市。东西长约230公里，南北宽约88公里。全市土地面积11819.5平方公里，其中城区面积556平方公里。长沙属亚热带季风性湿润气候。气候特征是：气候温和，降水充沛，雨热同期，四季分明。长沙市区年平均气温17.2℃，各县16.8℃-17.3℃，年积温为5457℃，市区年均降水量1361.6毫米。本工程旭辉·华庭位于长沙市长沙县东南区域，地属长沙市经开区星沙板块，国家级长沙经济开发区。用地西临东四路、东临泉塘安置小区、南临湖南省水利水电职业技术学院、北临三井物业四方围合地块。本工程由1#-a、2#、3#、4#楼、5#、6#共六栋32-33层的高层住宅及高层之间的地下车库和一栋1#-b（会所）组成。其中西向1#～4#栋楼下设置1层1#地下车库，东向2#～3#/5#～6#楼围合地下设置1层2#地下车库，东向2#车库3#～6#楼间地下一层的车库战时为人防，平时为车库。主楼标准层建筑层高为2.9米，地下室（车库）层高3.6米，工程总建筑面积约为186605.47平方米。2.工程施工特点根据工程设计，1#b楼地上架空连廊1b-E～1b-F/1b-4～1b-5区域设计层高9.9m，结构最大截面梁为350×2000，跨度为7.7*16.20米，内设3850*4050井字连梁，梁高为300*700+250*550两种，由于大截面、大跨度、层高高等特点，需进行高支模体系的方案设计。3、施工工艺搭设脚手排架→支柱模至梁底→支梁底模→板底模→绑扎梁钢筋封梁侧模→绑扎板钢筋→隐蔽验收→浇筑柱梁板砼→养护→砼强度达设计要求拆模→转入下一施工段。4、模板施工体系1)、原则a.实用性主要应保证砼结构质量，具体要求：a).接缝严密，不漏浆；b).保证构件的形状尺寸和相互位置的正确；c).模板的构造简单，支拆方便。b.安全性保证在施工过程中，不变形、不破坏、不倒塌。c.经济性a).针对本工程结构的具体情况，因地制宜，就地取材；b).在保证工期质量的前提下，尽量减少一次性投入；c).增加模板周转，减少支拆用工，实现文明施工。2)、框架柱模板体系用18mm木胶合板作柱面板，60×80的木方做竖背楞，竖背楞间距250mm，框架柱横背楞采用2φ48×3.0mm的钢管。用φ12对拉螺杆加固。横背楞及对拉螺杆间距60cm。a.Φ48×3.5双根钢管横向背楞，第一道起始高度200mm，自下而上间距400mm、500mm、500mm、600mm、600mm、700mm；φ12钢筋穿墙拉杆，横向间距600mm。b.面板为18mm厚木夹板，最下一道距离柱跟不大于200mm。c.柱支模前，必须在楼板上放线、验线，放线时应弹出中心线，边线支模控制线，同时在柱根部焊接定位钢筋。d.为防止柱子模板根部浇筑混凝土时漏浆，在柱模板周围用1：2水泥砂浆封堵。3)、梁及板模板体系梁用18mm木胶合板作梁面板，50×100的木方做横背楞，间距250mm，背楞加固采用φ48×3.0mm的钢管锁紧。梁采用梁侧模包梁底模，梁板接头处，板模包梁侧模，框架柱与板模接头处，平板模板直接搭在墙模上。a.为提高模板质量，保证结构截面尺寸，在支模前，在钢筋两侧，放一定的规格的垫块，以保证钢筋的保护层的厚度。框架柱及梁宽度方向，间距均匀地放一定数量的预制砼支撑块。梁底模下设双排架，立杆间距0.7～0.9m，标准层水平杆间1.5m，平板模下搭满堂架，立杆间距0.9m，水平杆距1.5～1.8m，梁底板统一上双扣件加固。b.梁底模板采用50厚木板；梁高大于600mm时必须加对拉螺栓，当小于800mm时，对拉螺栓不小于φ10，间距不大于700mm（施工时建议采用φ14螺栓）。c.当梁高大于900mm时，对拉螺栓不少与2排，对拉螺栓设置数量按照以下原则执行：对拉螺栓纵向间距不大于600mm，最下排对拉螺栓距离梁模板底模不大于250mm，距离楼板模板不大于300mm。对拉螺栓采用φ20PVC套管，以便周转。d.为配合梁钢筋绑扎，模板必须跳格支设。严格控制梁板起拱率，跨度超过4m支模时跨中起拱1/400。柱、框架柱、梁板模支撑架为满堂架，支模架一定要可靠牢固。e.框架梁板，平台板模板采用木胶合板现场散拼，模板支撑采用钢管满堂脚手架体系。模板面...
