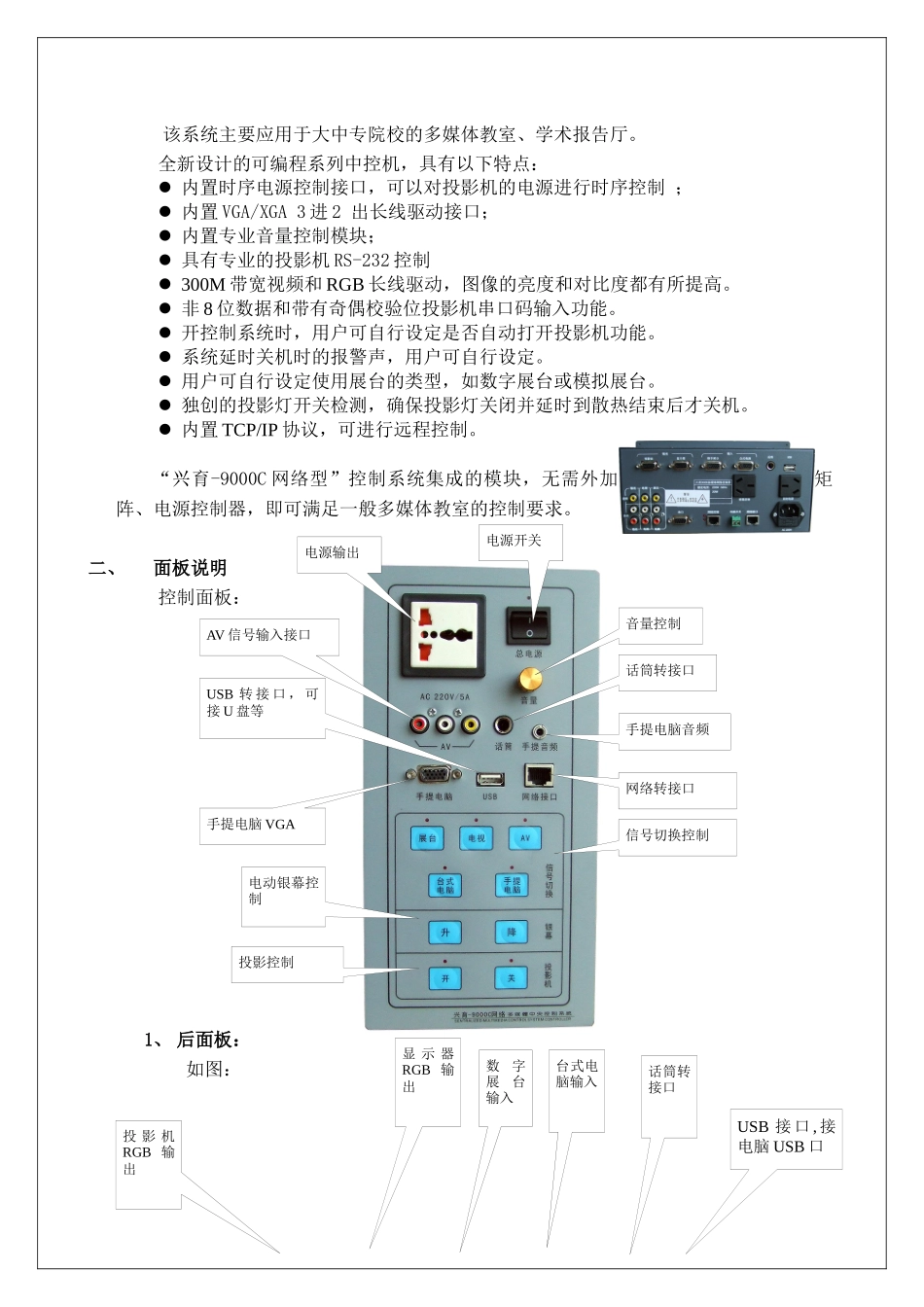

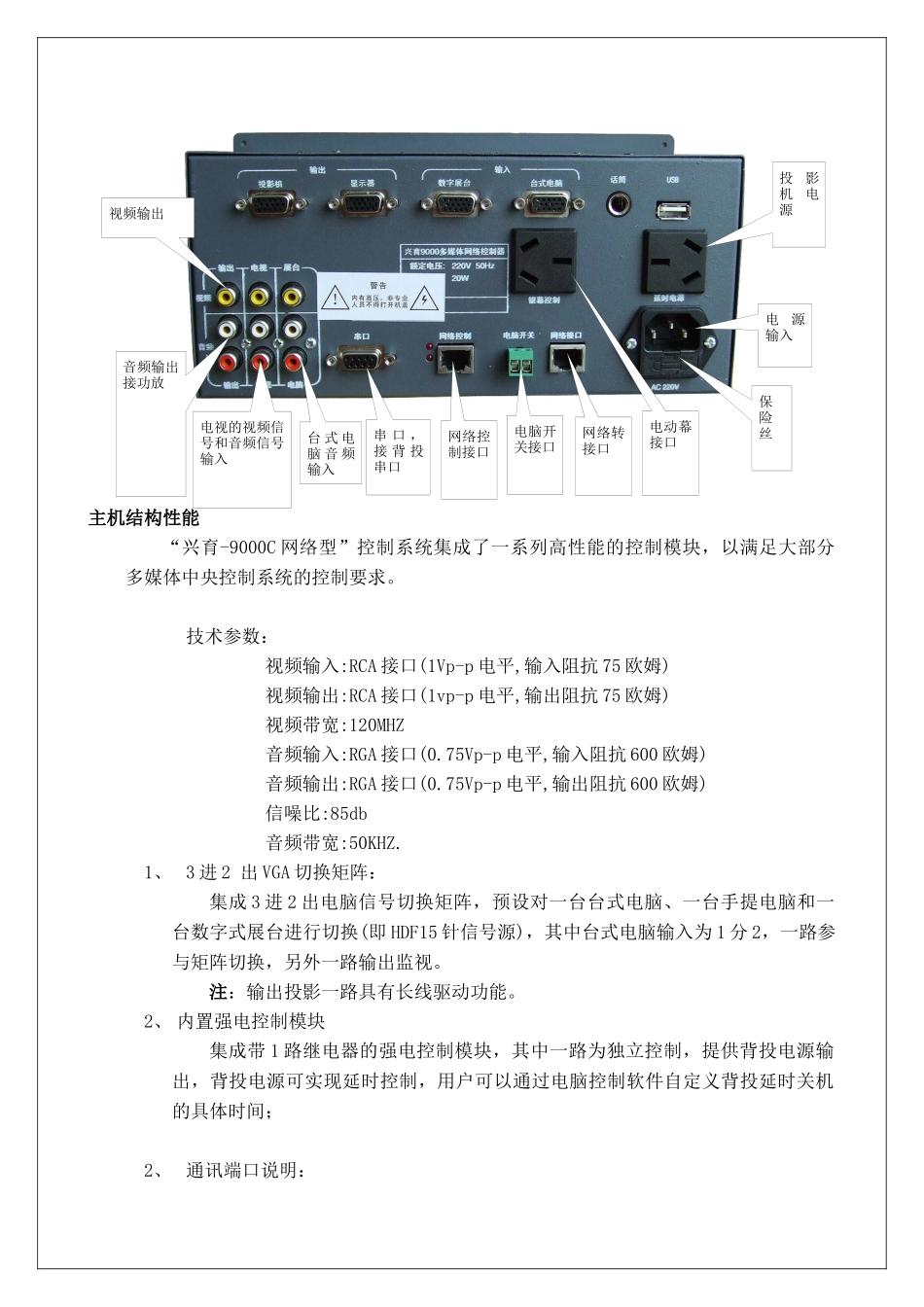

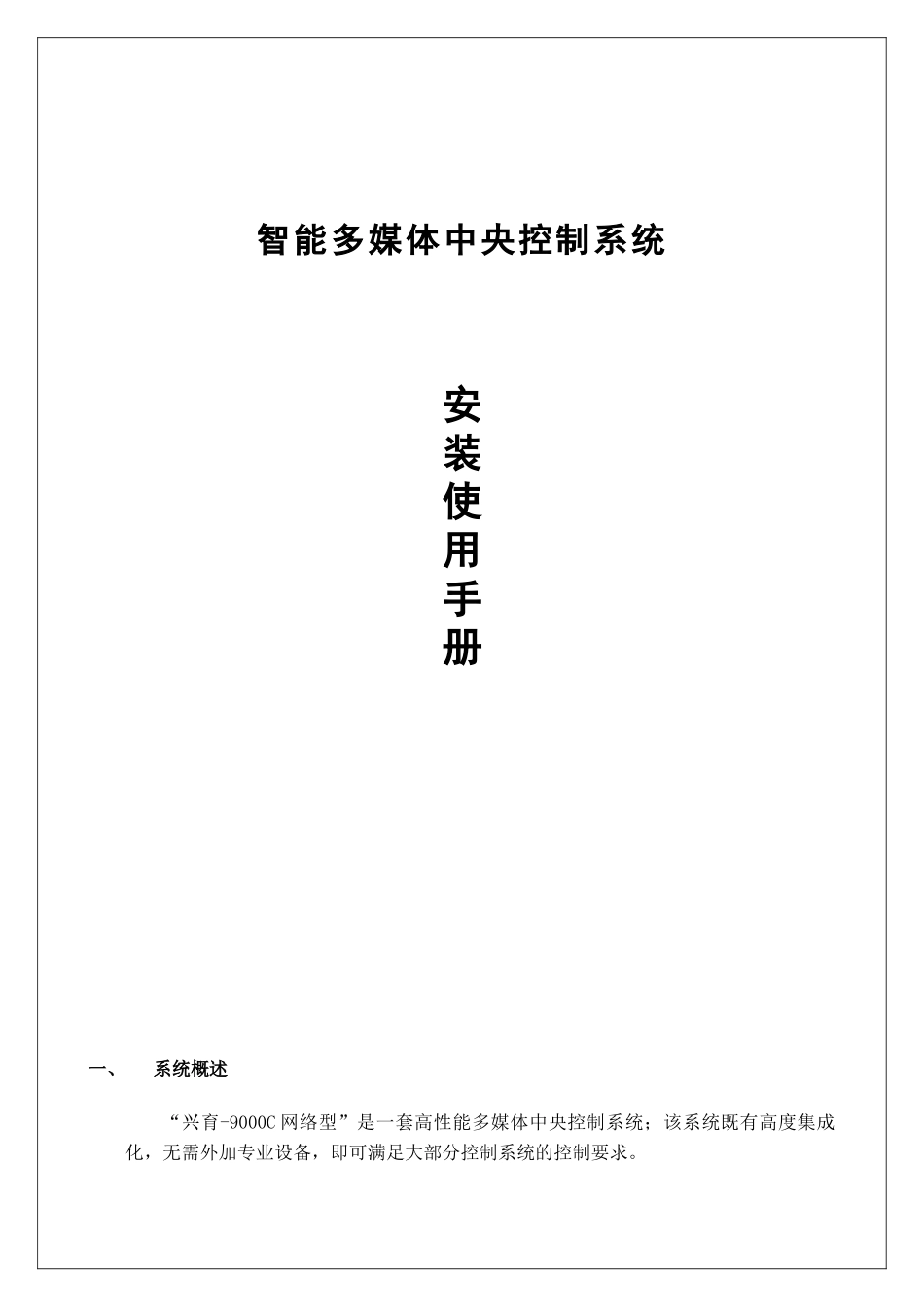

智能多媒体中央控制系统安装使用手册一、系统概述“兴育-9000C网络型”是一套高性能多媒体中央控制系统；该系统既有高度集成化，无需外加专业设备，即可满足大部分控制系统的控制要求。该系统主要应用于大中专院校的多媒体教室、学术报告厅。全新设计的可编程系列中控机，具有以下特点：内置时序电源控制接口，可以对投影机的电源进行时序控制；内置VGA/XGA3进2出长线驱动接口；内置专业音量控制模块；具有专业的投影机RS-232控制300M带宽视频和RGB长线驱动，图像的亮度和对比度都有所提高。非8位数据和带有奇偶校验位投影机串口码输入功能。开控制系统时，用户可自行设定是否自动打开投影机功能。系统延时关机时的报警声，用户可自行设定。用户可自行设定使用展台的类型，如数字展台或模拟展台。独创的投影灯开关检测，确保投影灯关闭并延时到散热结束后才关机。内置TCP/IP协议，可进行远程控制。“兴育-9000C网络型”控制系统集成的模块，无需外加矩阵、电源控制器，即可满足一般多媒体教室的控制要求。二、面板说明控制面板：1、后面板：如图：USB接口,接电脑USB口显示器RGB输出数字展台输入台式电脑输入电源开关信号切换控制手提电脑VGA电动银幕控制手提电脑音频音量控制投影机RGB输出投影控制USB转接口，可接U盘等网络转接口话筒转接口AV信号输入接口电源输出话筒转接口主机结构性能“兴育-9000C网络型”控制系统集成了一系列高性能的控制模块，以满足大部分多媒体中央控制系统的控制要求。技术参数：视频输入:RCA接口(1Vp-p电平,输入阻抗75欧姆)视频输出:RCA接口(1vp-p电平,输出阻抗75欧姆)视频带宽:120MHZ音频输入:RGA接口(0.75Vp-p电平,输入阻抗600欧姆)音频输出:RGA接口(0.75Vp-p电平,输出阻抗600欧姆)信噪比:85db音频带宽:50KHZ.1、3进2出VGA切换矩阵：集成3进2出电脑信号切换矩阵，预设对一台台式电脑、一台手提电脑和一台数字式展台进行切换(即HDF15针信号源)，其中台式电脑输入为1分2，一路参与矩阵切换，另外一路输出监视。注：输出投影一路具有长线驱动功能。2、内置强电控制模块集成带1路继电器的强电控制模块，其中一路为独立控制，提供背投电源输出，背投电源可实现延时控制，用户可以通过电脑控制软件自定义背投延时关机的具体时间；2、通讯端口说明：串口，接背投串口台式电脑音频输入视频输出音频输出接功放网络控制接口投影机电源电源输入保险丝电视的视频信号和音频信号输入网络转接口电动幕接口电脑开关接口中控提供一个通讯串口，可以分别实写入投影机串口控制码、控制投影机等。串口使用说明如下：1)往中控写入投影机串控制码时——中控串口与电脑串口相连接；接线方法：DB9母对母头各脚位一一对应相相连接。2)控制背投电视时—在往中控写入背投串口码后，中控串口应与背投电视串口连接。中控端的各引脚为：2脚为信号发送端，3脚为信号接收端，5脚为地端。投影机RS-232控制代码写入：1、按住“手提电脑”键三秒不放，“嘀”声响后，表示进入串口写码状态。如下图：2、在往中控写投影机串口码之前，必须中控上展台串口与电脑串口相连接。必须使用两头为DB9的母头。线引脚两头一一对应。即2对2，3对3，5对5。3、打开光盘上“串码写入”文件夹，运行“Setup.exe”进行安装。运行“串口写码”，出现如下界面：串口码数据格式选择串口码输入窗口串口码十六进制显示窗口接背投电视控制串口2脚：数据发送3脚：数据接收5脚：信号地按住此键三秒不放，“嘀”声响后进入写码状态。3、投影机控制键。4、根据投影机的不同，选择好投影机串口码的数据格式、波特率、数据位和校验位。5、在串口码输入窗口，输入好串口码（注意十六进制和ASC码的输入区别）。6、点击“确定”按钮，在十六进制显示窗口以十六进显示当前串口码。7、选择与控制主机连接的串口号。8、点击“传送”按钮，传送串口码到控制主机。9、传送完成时，主机会发出“嘀”声响。表示写入成功。网络控制说明：本控制系统具有独立的IP地址，可通过以太网接口进行远程控制（如下图）。选择通信的串口投影机串口码波特率设置，可查阅投影机说明书串口码数据位长度串口码的奇偶校验位...
