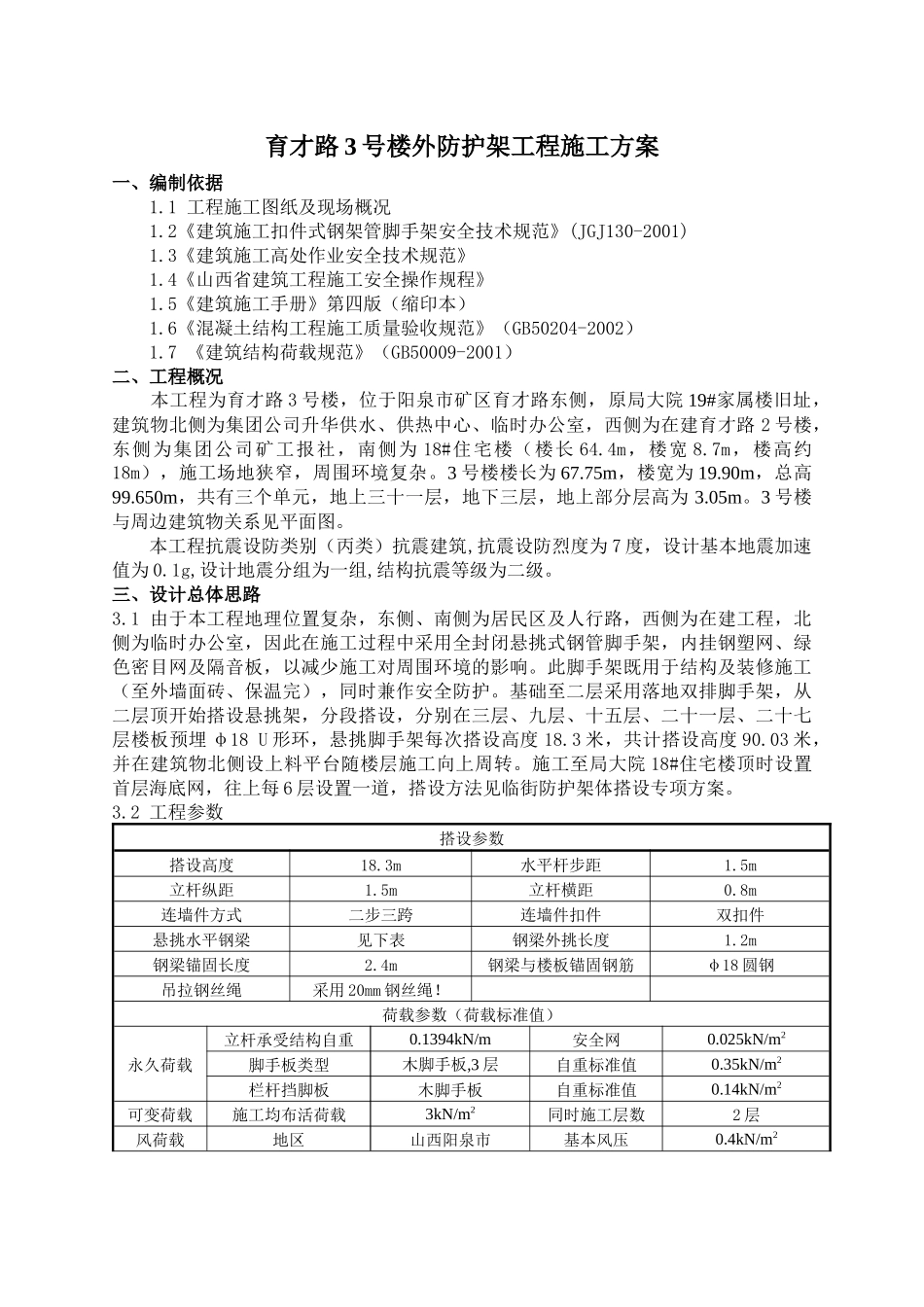

育才路3号楼外防护架施工方案_第1页
1/40

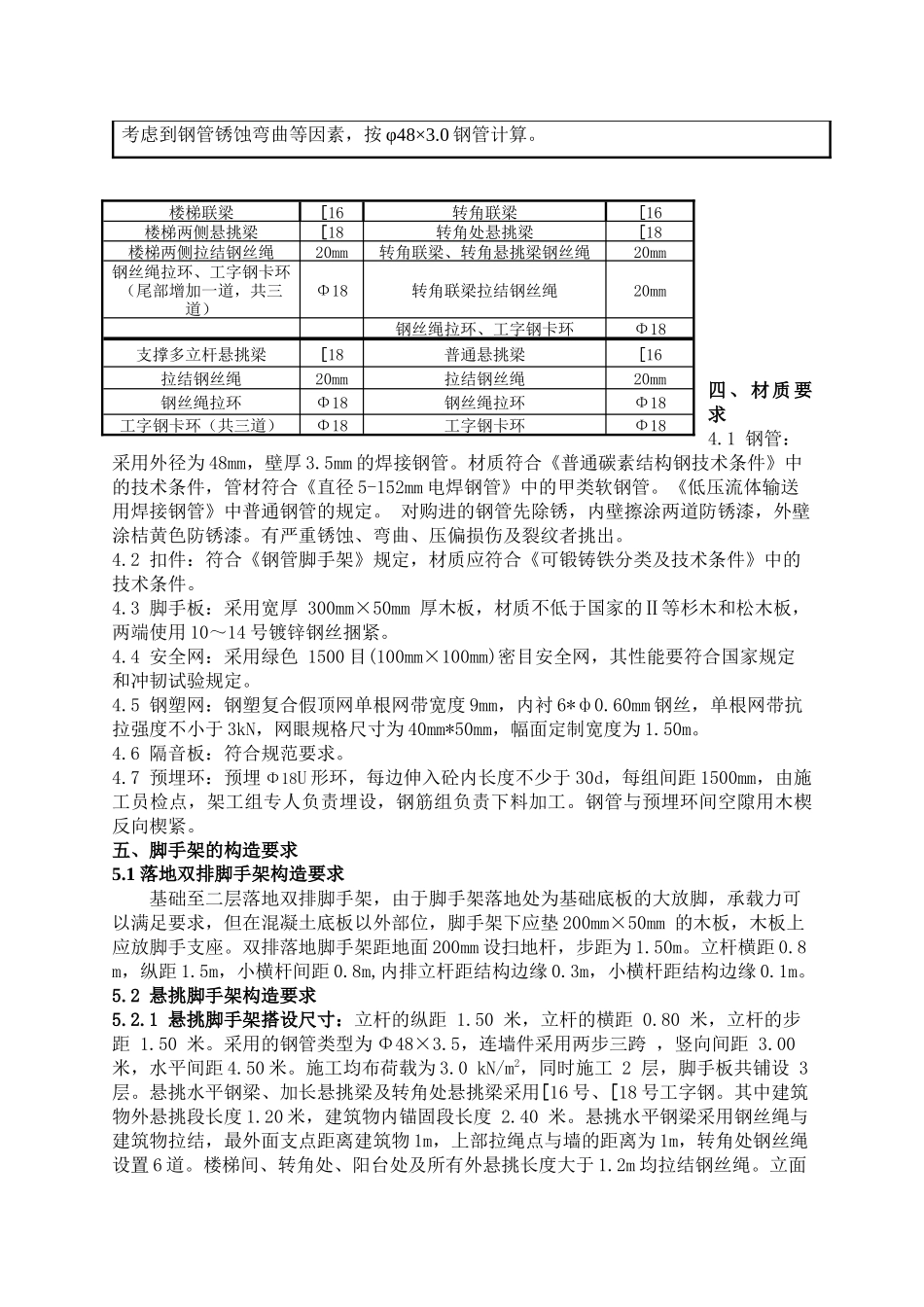

育才路3号楼外防护架施工方案_第2页
2/40

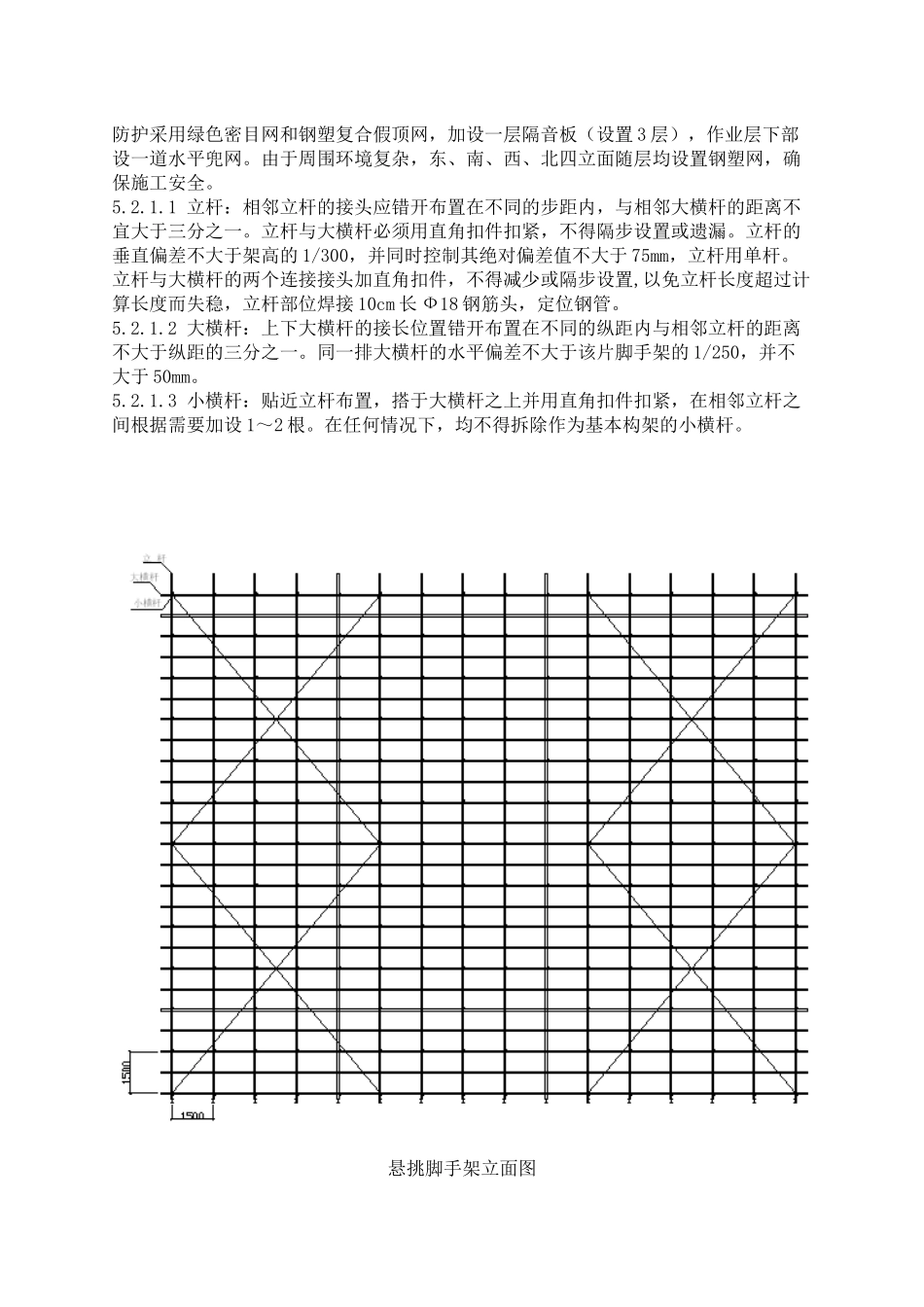

育才路3号楼外防护架施工方案_第3页
3/40
育才路3号楼外防护架工程施工方案一、编制依据1.1工程施工图纸及现场概况1.2《建筑施工扣件式钢架管脚手架安全技术规范》(JGJ130-2001)1.3《建筑施工高处作业安全技术规范》1.4《山西省建筑工程施工安全操作规程》1.5《建筑施工手册》第四版(缩印本)1.6《混凝土结构工程施工质量验收规范》(GB50204-2002)1.7《建筑结构荷载规范》(GB50009-2001)二、工程概况本工程为育才路3号楼,位于阳泉市矿区育才路东侧,原局大院19#家属楼旧址,建筑物北侧为集团公司升华供水、供热中心、临时办公室,西侧为在建育才路2号楼,东侧为集团公司矿工报社,南侧为18#住宅楼(楼长64.4m,楼宽8.7m,楼高约18m),施工场地狭窄,周围环境复杂。3号楼楼长为67.75m,楼宽为19.90m,总高99.650m,共有三个单元,地上三十一层,地下三层,地上部分层高为3.05m。3号楼与周边建筑物关系见平面图。本工程抗震设防类别(丙类)抗震建筑,抗震设防烈度为7度,设计基本地震加速值为0.1g,设计地震分组为一组,结构抗震等级为二级。三、设计总体思路3.1由于本工程地理位置复杂,东侧、南侧为居民区及人行路,西侧为在建工程,北侧为临时办公室,因此在施工过程中采用全封闭悬挑式钢管脚手架,内挂钢塑网、绿色密目网及隔音板,以减少施工对周围环境的影响。此脚手架既用于结构及装修施工(至外墙面砖、保温完),同时兼作安全防护。基础至二层采用落地双排脚手架,从二层顶开始搭设悬挑架,分段搭设,分别在三层、九层、十五层、二十一层、二十七层楼板预埋φ18U形环,悬挑脚手架每次搭设高度18.3米,共计搭设高度90.03米,并在建筑物北侧设上料平台随楼层施工向上周转。施工至局大院18#住宅楼顶时设置首层海底网,往上每6层设置一道,搭设方法见临街防护架体搭设专项方案。3.2工程参数搭设参数搭设高度18.3m水平杆步距1.5m立杆纵距1.5m立杆横距0.8m连墙件方式二步三跨连墙件扣件双扣件悬挑水平钢梁见下表钢梁外挑长度1.2m钢梁锚固长度2.4m钢梁与楼板锚固钢筋φ18圆钢吊拉钢丝绳采用20mm钢丝绳!荷载参数(荷载标准值)永久荷载立杆承受结构自重0.1394kN/m安全网0.025kN/m2脚手板类型木脚手板,3层自重标准值0.35kN/m2栏杆挡脚板木脚手板自重标准值0.14kN/m2可变荷载施工均布活荷载3kN/m2同时施工层数2层风荷载地区山西阳泉市基本风压0.4kN/m2考虑到钢管锈蚀弯曲等因素,按φ48×3.0钢管计算。四、材质要求4.1钢管:采用外径为48mm,壁厚3.5mm的焊接钢管。材质符合《普通碳素结构钢技术条件》中的技术条件,管材符合《直径5-152mm电焊钢管》中的甲类软钢管。《低压流体输送用焊接钢管》中普通钢管的规定。对购进的钢管先除锈,内壁擦涂两道防锈漆,外壁涂桔黄色防锈漆。有严重锈蚀、弯曲、压偏损伤及裂纹者挑出。4.2扣件:符合《钢管脚手架》规定,材质应符合《可锻铸铁分类及技术条件》中的技术条件。4.3脚手板:采用宽厚300mm×50mm厚木板,材质不低于国家的Ⅱ等杉木和松木板,两端使用10~14号镀锌钢丝捆紧。4.4安全网:采用绿色1500目(100mm×100mm)密目安全网,其性能要符合国家规定和冲韧试验规定。4.5钢塑网:钢塑复合假顶网单根网带宽度9mm,内衬6*ф0.60mm钢丝,单根网带抗拉强度不小于3kN,网眼规格尺寸为40mm*50mm,幅面定制宽度为1.50m。4.6隔音板:符合规范要求。4.7预埋环:预埋Φ18U形环,每边伸入砼内长度不少于30d,每组间距1500mm,由施工员检点,架工组专人负责埋设,钢筋组负责下料加工。钢管与预埋环间空隙用木楔反向楔紧。五、脚手架的构造要求5.1落地双排脚手架构造要求基础至二层落地双排脚手架,由于脚手架落地处为基础底板的大放脚,承载力可以满足要求,但在混凝土底板以外部位,脚手架下应垫200mm×50mm的木板,木板上应放脚手支座。双排落地脚手架距地面200mm设扫地杆,步距为1.50m。立杆横距0.8m,纵距1.5m,小横杆间距0.8m,内排立杆距结构边缘0.3m,小横杆距结构边缘0.1m。5.2悬挑脚手架构造要求5.2.1悬挑脚手架搭设尺寸:立杆的纵距1.50米,立杆的横距0.80米,立杆的步距1.50米。采用的钢管类型为Φ48×3.5,连墙件采用两步三跨,竖向间距3.00米,水平间距4.50米。施工均布荷载...
