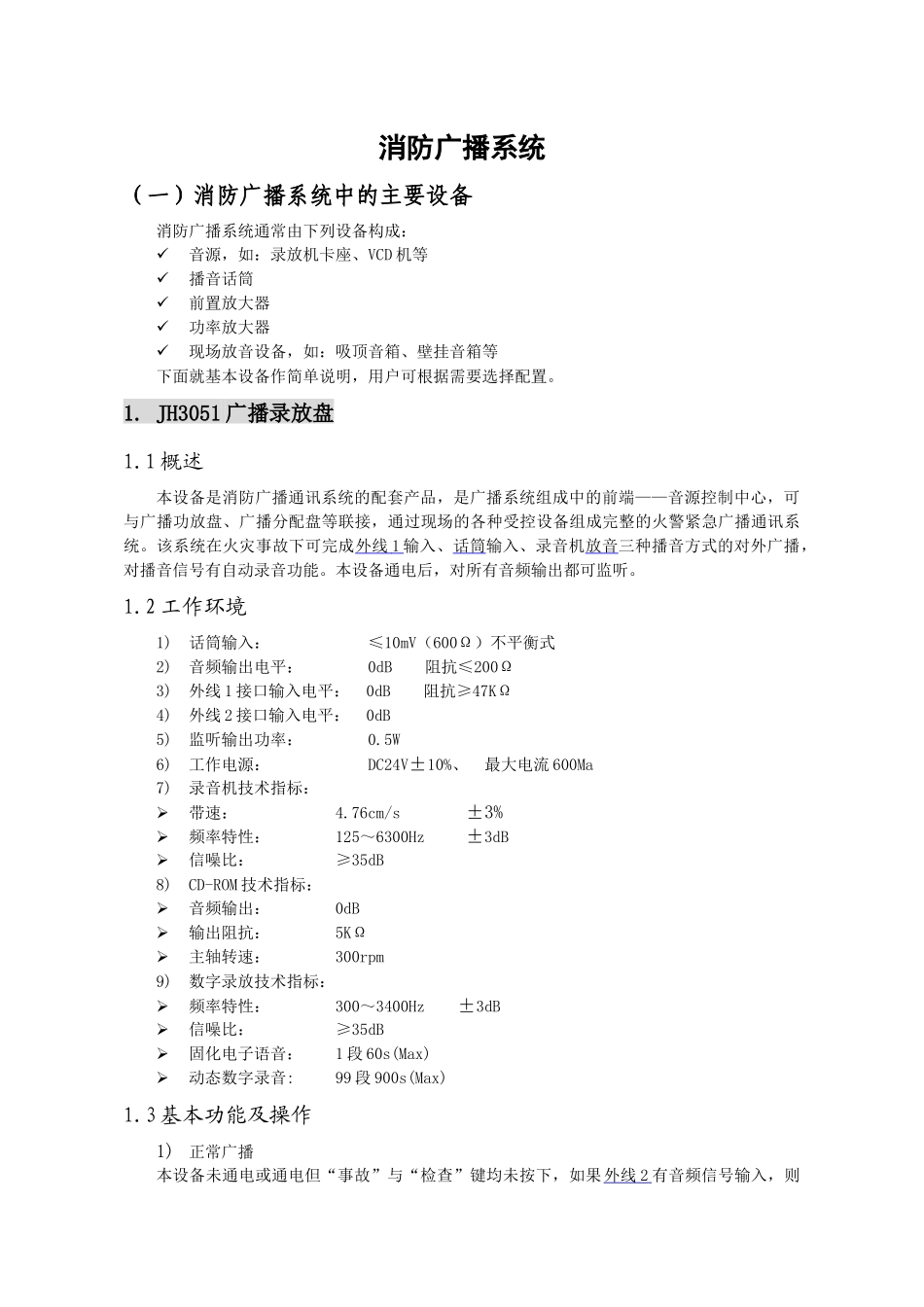

消防广播系统（一）消防广播系统中的主要设备消防广播系统通常由下列设备构成：音源，如：录放机卡座、VCD机等播音话筒前置放大器功率放大器现场放音设备，如：吸顶音箱、壁挂音箱等下面就基本设备作简单说明，用户可根据需要选择配置。1.JH3051广播录放盘1.1概述本设备是消防广播通讯系统的配套产品，是广播系统组成中的前端——音源控制中心，可与广播功放盘、广播分配盘等联接，通过现场的各种受控设备组成完整的火警紧急广播通讯系统。该系统在火灾事故下可完成外线1输入、话筒输入、录音机放音三种播音方式的对外广播，对播音信号有自动录音功能。本设备通电后，对所有音频输出都可监听。1.2工作环境1)话筒输入：≤10mV（600Ω）不平衡式2)音频输出电平：0dB阻抗≤200Ω3)外线1接口输入电平：0dB阻抗≥47KΩ4)外线2接口输入电平：0dB5)监听输出功率：0.5W6)工作电源：DC24V±10%、最大电流600Ma7)录音机技术指标：带速：4.76cm/s±3%频率特性：125～6300Hz±3dB信噪比：≥35dB8)CD-ROM技术指标：音频输出：0dB输出阻抗：5KΩ主轴转速：300rpm9)数字录放技术指标：频率特性：300～3400Hz±3dB信噪比：≥35dB固化电子语音：1段60s(Max)动态数字录音:99段900s(Max)1.3基本功能及操作1)正常广播本设备未通电或通电但“事故”与“检查”键均未按下，如果外线2有音频信号输入，则直接通过本设备的音频输出端送出。2)检查与事故状态选择“检查”与“事故”均为自锁键，任一键压下会使录放盘进入工作状态，动作绿色指示灯亮。当两键同时按下时，以“检查”为有效。检查态：“检查”键按下，本设备受控24V有输出，如此端连接到广播功放盘和广播分配盘，则使功能放盘“工作”指示灯亮、分配盘“遥控”指示灯亮，通常以此检查广播系统受控情况。在检查态，可进行录音机放音（按下互锁“放音”键和录音机的放音键）、话筒输入（按下互锁“话筒”键，并插入话筒）或外线1输入（按下互锁“外线”键，外线1有音频信号输入）的检查监听，即通过监听音量旋钮调节收听上述音频信号。事故态：“事故”键按下，“检查”键抬起，本设备进入手动控制紧急广播方式，可进行录音机放音、话筒或外线1输入三种音源对外广播，此时本设备有音频输出，同时也可监听。说明：a)在检查态，虽然可使功放、分配盘受控，但无音频输出，故不会对后级功放盘及现场喇叭产生音源干扰。b)在检查或事故态，C线有信号输入不被识别；如果录音机在放音时按下“外线”或“话筒”键，均使录音机自动切换到录音方式。操作时小心抹带。3)联动检查（J线）、控制（C线）和受控24V本设备通电后，将“检查”与“事故”键抬起，此时动作指示灯灭，处于待命状态。联动检查：J线端为本机联动检查输入端，在此端子输入DC24V信号，本机控制端C线有DC24V信号输出。通过C线输出信号检查本机联动受控是否正常。联动控制：C线端为本机联动输入控制端，在此端子输入DC24V信号，本机自动紧急启动，即“动作”指示灯亮，受控24V端有DC24V信号输出。受控24V：受控24V端是本机联动输出控制端，它作为广播系统其他设备的遥控输入信号，可实现火警广播系统的紧急启动控制。4)音频输入、输出信号外线1：音频输入端，在本机工作时受控。在检查态按下“外线”键可监听外线1音频信号；在事故态按下“外线”键，外线1音频信号将送到本机音频输出端。通常在火警广播通信系统里，将火警通信盘的音频输出接至本机的外线1，以实现火灾电话接、报警过程的现场广播。外线2：音频输入端，在本机未通电或通电未动作（非检查、事故态）时，此输入直接送到本机音频输出端。通常作为不受本机控制的正常广播音源输入端。音频输出：本机音频输出端，通过音频电缆接至广播功放盘的音频输入端。5)说明a)本设备作为广播系统音源控制中心，需解决好由于接地问题而产生的噪声。本机采用外接地方式，即用短路片将“电源地”与“机壳地”相连。用户也可改用0.1-0.5μ电容将两地相连构成交流接地方式。b)本设备平时应预置状态为：DC24V接至本机端子上，“事故”和“检查”键打开（释放）；录音机放入磁带且将放音键压下；...
