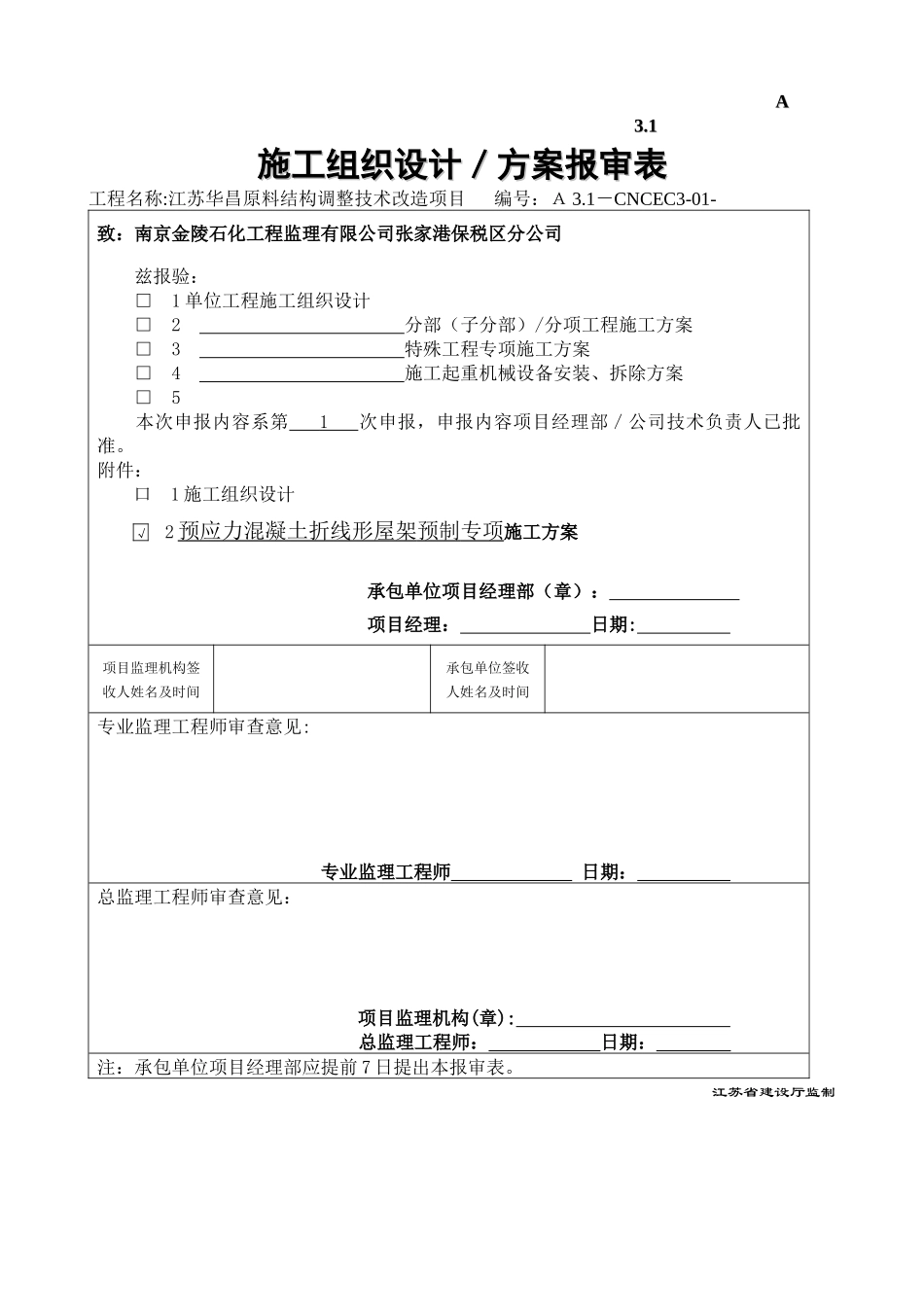

AA3.13.1施工组织设计／方案报审表施工组织设计／方案报审表工程名称:江苏华昌原料结构调整技术改造项目编号：Ａ3.1－CNCEC3-01-致：南京金陵石化工程监理有限公司张家港保税区分公司兹报验：□1单位工程施工组织设计□2分部（子分部）/分项工程施工方案□3特殊工程专项施工方案□4施工起重机械设备安装、拆除方案□5本次申报内容系第1次申报，申报内容项目经理部／公司技术负责人已批准。附件：口1施工组织设计√2预应力混凝土折线形屋架预制专项施工方案承包单位项目经理部（章）：项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师日期：总监理工程师审查意见：项目监理机构(章):总监理工程师：日期：注：承包单位项目经理部应提前7日提出本报审表。江苏省建设厅监制中国化学工程第三建设有限公司华昌化工原料结构调整项目工程预应力混凝土折线形屋架预制专项施工方案（措施）方案类别Ⅲ会签：批准：审定：审核：编制：中化三建南通分公司（张家港）华昌化工项目经理部2013年12月16日№目录1.工程概况…………………………………………………………12.编制依据…………………………………………………………13.施工程序…………………………………………………………24.施工方法及技术措施……………………………………………25.预应力张拉灌浆工………………………………………………66施工计划周期、机具和人员配备………………………………107.施工质量保证措施………………………………………………118.施工安全技术措施………………………………………………159.应急救援预案……………………………………………………231、工程概况江苏华昌化工股份有限公司原料结构调整技术改造项目气化工段煤浆制备工程～/～轴屋盖系统设计为预应力混凝土折线型屋架，采用《预应力砼折线形屋架》04G415-1图集，YWJ30-2Da共计9榀，下弦砼断面为240×220mm,每榀梁配筋均为2束4фs15.2钢绞线。每束张拉力为690KN。现场预制屋架，屋架预应力采用现场张拉、灌浆。钢绞线下料、编束、捆卷成束运到现场的施工方法。锚具按图集采用夹片群锚，YM15-4型锚具。混凝土达到100%设计强度张拉预应力束。构件预留孔采用内径ø55金属波纹管留设。两端头M9a埋件大孔ø71需金加工，尺寸准确，按图集12.2孔道端部扩张段锥形筒ø71×150×ø64成型焊接于M9a埋件上。灌浆孔、出气孔用ø25钢管留设。锥型筒内穿入ø55内径金属波纹管，连接处用塑胶带包裹好，或用棉纱堵塞密实，防止砂浆流入锥型筒内。预应力折线型屋架设计要求及技术指标预应力屋架型号数量（榀）钢筋规格及每束数量每束张拉力KNYWJ-30m92—4фs15.2690.002、编制依据1、现场的设计施工图纸2、《混凝土结构设计规范》（GB50010－2002）3、《建筑抗震设计规范》（GB50011－2001）4、《混凝土结构工程施工质量验收规范》（GB50204－2002）5、《预应力砼折线形屋架》04G415-1图集6、《建筑工程预应力施工规程》CECS180：20057、《预应力混凝土用钢绞线》（GB/T5224－2003）8、《预应力筋用锚具、夹具和连接器》（GB/T14370－2007）9、《预应力混凝土用金属波纹管》（JG225－2007）10、《预应力混凝土结构抗震设计规程》（JGJ140－2004）11、《后张预应力混凝土施工手册》12、《建筑施工安全检查标准》(JGJ59-99)13、《建筑机械使用安全技术规程》（JGJ33—2001）14、其他相关规范规定3、施工顺序3．1施工程序原材料的准备→砌筑屋架底模→绑扎屋架构造钢筋→安装波纹管及锚垫板→安装屋架侧模→检查、校正波纹管及锚垫板→浇筑屋架砼，（待砼达到设计强度后）→穿预应力筋束→张拉预应力筋束→孔道灌浆→锚具封闭3.2关键工序序号关键工序名称工序特点、难点1钢绞线张拉控制张拉应力4.施工方法及技术措施4.1、原材料技术要求：各种原材料必须符合各项有关规定，预应力筋进场时，应按现行国家标准《预应力混凝土用钢绞线》GB/T5224等的规定抽取试件作力学性能检验，其质量必须符合规定。预应力筋用锚具、夹具和连接器应按设计要求采用，其性能应符合现行国家标准《预应力筋用锚具、夹具和...
