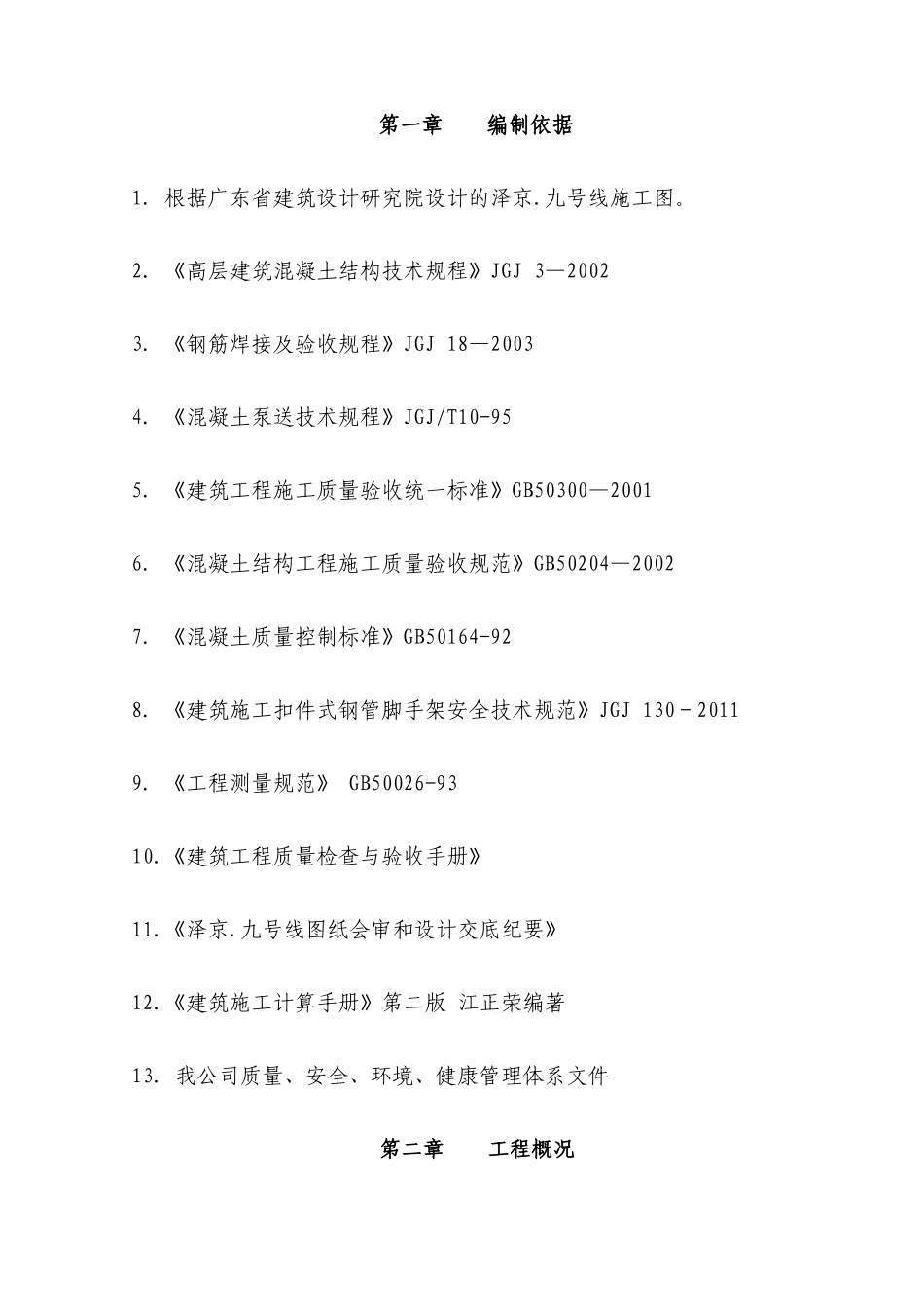

第一章编制依据1.根据广东省建筑设计研究院设计的泽京.九号线施工图。2.《高层建筑混凝土结构技术规程》JGJ3—20023.《钢筋焊接及验收规程》JGJ18—20034.《混凝土泵送技术规程》JGJ/T10-955.《建筑工程施工质量验收统一标准》GB50300—20016.《混凝土结构工程施工质量验收规范》GB50204—20027.《混凝土质量控制标准》GB50164-928.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20119.《工程测量规范》GB50026-9310.《建筑工程质量检查与验收手册》11.《泽京.九号线图纸会审和设计交底纪要》12.《建筑施工计算手册》第二版江正荣编著13.我公司质量、安全、环境、健康管理体系文件第二章工程概况一、工程简介1．工程名称：泽京.九号线2．工程地址：重庆市南岸区弹子石组团E分区E12/03号地块3．建设单位：重庆泽京房地产开发有限公司4.设计单位：广东省建筑设计研究院5.勘察单位：西北综合勘察设计研究院6.监理单位：重庆建新建设工程监理咨询有限公司7.施工单位：重庆大江建设工程有限公司8．项目简介：8.1本工程是由重庆泽京房地产开发有限公司开发的泽京·九号线项目。位于弹子石组团E分区E12/03号地块，为公交枢纽站场和轨道交通九号线大佛寺站点，项目用地南侧为在建的皓晖香雨蓝苑小区，北侧为腾龙大道，东侧为腾黄路，均为现状道路。腾黄路东侧为盘龙花园及金港尚城现状居住小区，腾龙大道北侧为美心房地产用地。该项目的地理位置优越，有市政道路贯通，交通便捷，市政配套设施完善。施工用水和用电根据建设单位指定的接入点最近接入，施工道路已经形成，施工场地已基本平整完成。施工现场的前期准备工作就绪，具备施工条件。但该工程占地面积大，场地较狭窄。8.2本工程施工区分为A、B两栋高层住宅楼和商业、公交站场及其服务用房，车库以及配套用房组成。其中A栋为31/吊2/-2层，B栋为28/吊2/-2层，建筑总高度均为99.9m，该工程总建筑面积为76844m2。8.3本工程基础均为独立（条形）基础，主体均为现浇剪力墙结构，装饰装修均做至初装修条件。8.4本工程安装包括强电照明、防雷接地及户内给排水的施工。二、设计概况本工程AB栋由地下四层，地上裙房二层，裙房上部29层住宅组成的高层建筑，其中第二层（住宅首层）为转换层，单栋转换层建筑面积约1100平方米。转换层系裙楼与塔楼的结构转换，上部荷载重分布传递至下部结构的结构层，属梁式转换层，且转换层梁大部分为框支梁，少部分框支梁为加腋结构，框支梁顶标高为10.20m，板面顶标高为10.20m。转换层梁高为800～2400mm等多种，板厚180mm，独立塔楼。柱墙梁板混凝土强度等级均为C60。大梁截面尺寸如下：截面尺寸构件名称截面尺寸构件名称400*800KZCL8、KZCL22900*2000KZCL2、KZCL15、KZCL19、KZCL21600*1200KZCL4、KZCL9、KZCL14a、KZCL16900*2200KZL1、KZL4、KZL5、KZL10、KZL14、KZL18600*1400KZCL1、KZCL6a900*2400KZL12、KZL18600*180KZCL51000*160KZL300800*1600KZCL241000*1800KZL2800*1800KZCL71000*2200KZL9800*2200KZCL131000*2400KZL6、KZL7、KZL13、KZL13a、KZL15、KZL16三、施工重点与难点1、各类构件截面尺寸大、密且纵横交错，自重大，转换层层高高达5.7m，下部支模架为高支模架。框支梁及其加腋梁下部支模架搭设难度大，支撑加固较为困难。2、转换层下部裙房框架（支）柱及局部电梯井、楼梯间筒体剪力墙在此层收头，上部塔楼结构转换为异形短肢墙，所有短肢墙均设置在框支梁上，且轴线有变化，插筋定位难度大。部分电梯井、楼梯间筒体剪力墙截面宽度在此层开始收缩，钢筋绑扎较困难。3、转换层板厚较厚为180mm。4、梁内主筋直径较大（最大为三级钢直径32），数量较多，排数也较多（3排）。5、砼一次性浇筑方量大，各栋结构转换层部分砼量约1000m3；砼的强度等级高均为C60，且其中柱墙梁板混凝土中添加水泥用量的8%的ZY高效混凝土微膨胀剂和0.8Kg/M3聚丙烯纤维素，增强了砼的粘连性，其流动性、和易性降低，加大了浇筑难度。6、为大体积砼施工，砼的防开裂、养护、监测等要求提高。7、下层楼板不能承载转换层施工荷载，楼板加固难度大。第三章施工组织及部署一、施工部署1.施工段的划分各栋转换层划分为一个...
