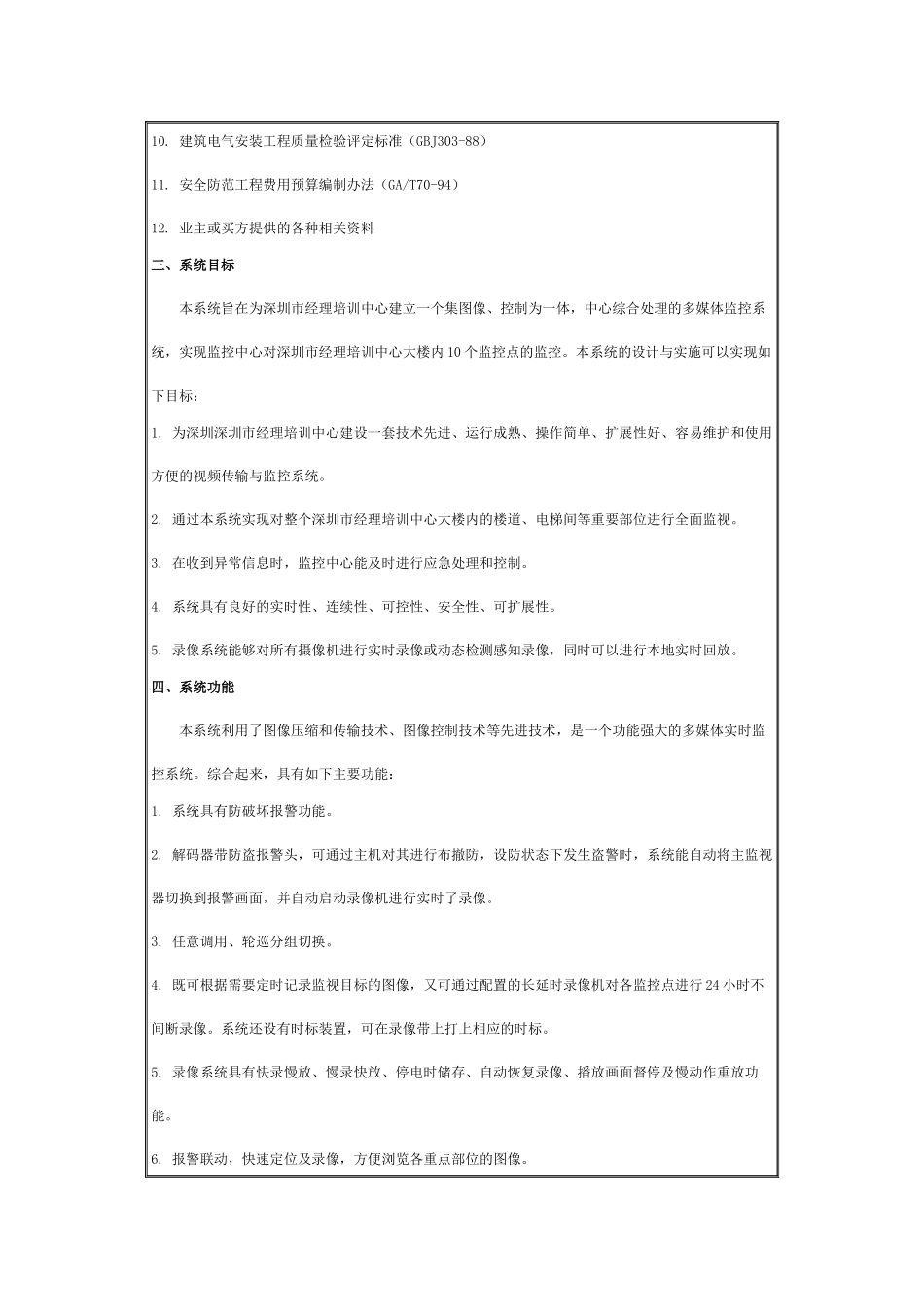

培训中心监控电视系统技术方案书培训中心监控电视系统技术方案书文章类别：技术方案加入时间：2005-9-12一、引言二十世纪八十年代末到九十年代中期，随着各种新型安保观念的引入，社会各部门、各行业及居民小区纷纷建立起了各自独立的闭路电视监控系统或联网报警系统。鉴于深圳市经理培训中心在招标书中提出的监控电视系统的相关技术规格及要求，我们提出本解决方案。为深圳市经理培训中心的保安监控提供先进的技术手段，以保障整个大楼的安全。本方案设计宗旨是对进入大楼内部的人员进行实时观察录像或在以后的时间方便调出图象取证；对非法入侵的行为及时报警制止；对重要场所严密监视；防止事故发生。更重要的是建立有效的安防体系，消除"摆设"现象，对不规范的行为"看得见""抓得住"。系统大部分主要设备都采用原装进口器材，采用可靠性高透明度强的知名品牌。具有防破坏的功能，断路、短路、拆装均可报警。保持完好的一致性品牌也可兼容其它可选设备。具有先进性同时造价也十分合理。二、系统设计依据1.安全防范工程程序与要求（GA/T75-94）2.电视系统工程设计规范（JGT1.5-87）3.民用建筑电气设计规范（JGT/T16-92）4.营业场所风险等级和防护级别设计规范（GA/T38-92）5.彩色电视图像质量主观评价方法（GB7401-87）6.安全防范系统通用图形符号（GA/T74-94）7.软件工程国家标准（GTB856）8.光纤分布式数据接口（FDDI）高建局域网标准9.银行营业场所安装工程质量检验评定标准（GA/T16676-97）10.建筑电气安装工程质量检验评定标准（GBJ303-88）11.安全防范工程费用预算编制办法（GA/T70-94）12.业主或买方提供的各种相关资料三、系统目标本系统旨在为深圳市经理培训中心建立一个集图像、控制为一体，中心综合处理的多媒体监控系统，实现监控中心对深圳市经理培训中心大楼内10个监控点的监控。本系统的设计与实施可以实现如下目标：1.为深圳深圳市经理培训中心建设一套技术先进、运行成熟、操作简单、扩展性好、容易维护和使用方便的视频传输与监控系统。2.通过本系统实现对整个深圳市经理培训中心大楼内的楼道、电梯间等重要部位进行全面监视。3.在收到异常信息时，监控中心能及时进行应急处理和控制。4.系统具有良好的实时性、连续性、可控性、安全性、可扩展性。5.录像系统能够对所有摄像机进行实时录像或动态检测感知录像，同时可以进行本地实时回放。四、系统功能本系统利用了图像压缩和传输技术、图像控制技术等先进技术，是一个功能强大的多媒体实时监控系统。综合起来，具有如下主要功能：1.系统具有防破坏报警功能。2.解码器带防盗报警头，可通过主机对其进行布撤防，设防状态下发生盗警时，系统能自动将主监视器切换到报警画面，并自动启动录像机进行实时了录像。3.任意调用、轮巡分组切换。4.既可根据需要定时记录监视目标的图像，又可通过配置的长延时录像机对各监控点进行24小时不间断录像。系统还设有时标装置，可在录像带上打上相应的时标。5.录像系统具有快录慢放、慢录快放、停电时储存、自动恢复录像、播放画面督停及慢动作重放功能。6.报警联动，快速定位及录像，方便浏览各重点部位的图像。7.主控室操作人员都可以控制整个系统，包括调用图像、改变显示、自动切换等。五、系统概述本系统共设置了摄像机10台，多媒体主机、16路多功能矩阵切换器、字符发生器、16画面处理器、多媒体电脑、长延时录像机等各1台，解码器7个，报警探头3个，云台7个，21"彩色监视器1台，14"彩色监视器1台，14"黑白监视器4台、磁共振交流稳压器1台。其中10台摄像机的位置分布如下：电梯箱共3个黑白固定摄像机，大楼6、7、8层各1个带云台解码器与报警头的黑白摄像机，大楼1层1个带云台解码器的彩色摄像机，大楼3层共3个带云台解码器的黑白摄像机。1、系统组成按所实现的功能来划分，系统由几个功能部件组成：A、监控前端监控前端主要功能是采集视频信号。在大楼1层的是半球彩色摄像机，带电动变焦自动光圈镜头，水平分辨率480线。黑白摄象机水平分辨率为570线，低照度（0.06LUX度）B、监控中心矩阵主机（一台）。采用矩阵主机可以实现如下基本功能：（1）将10路由摄像机传来的视频信...
