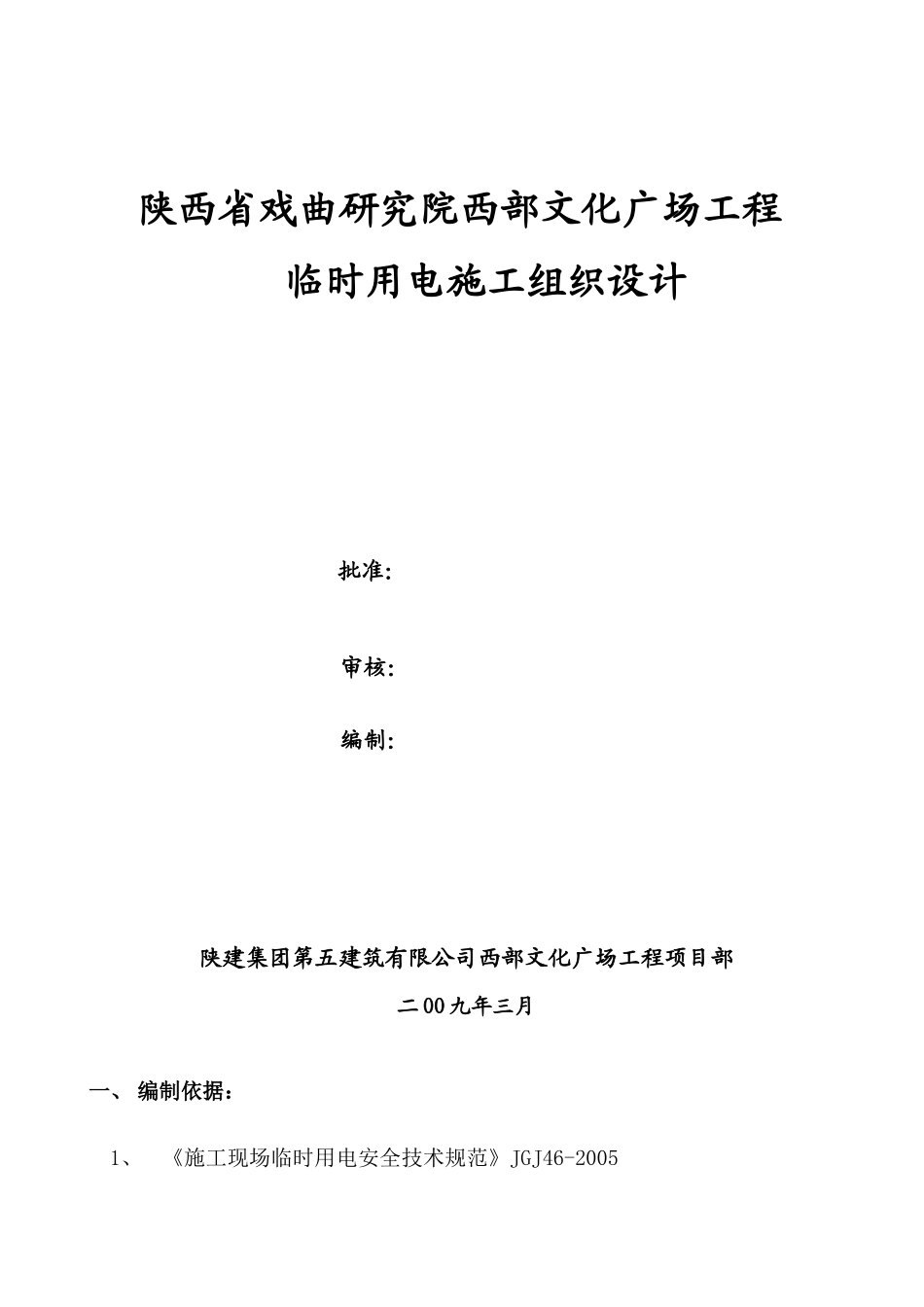

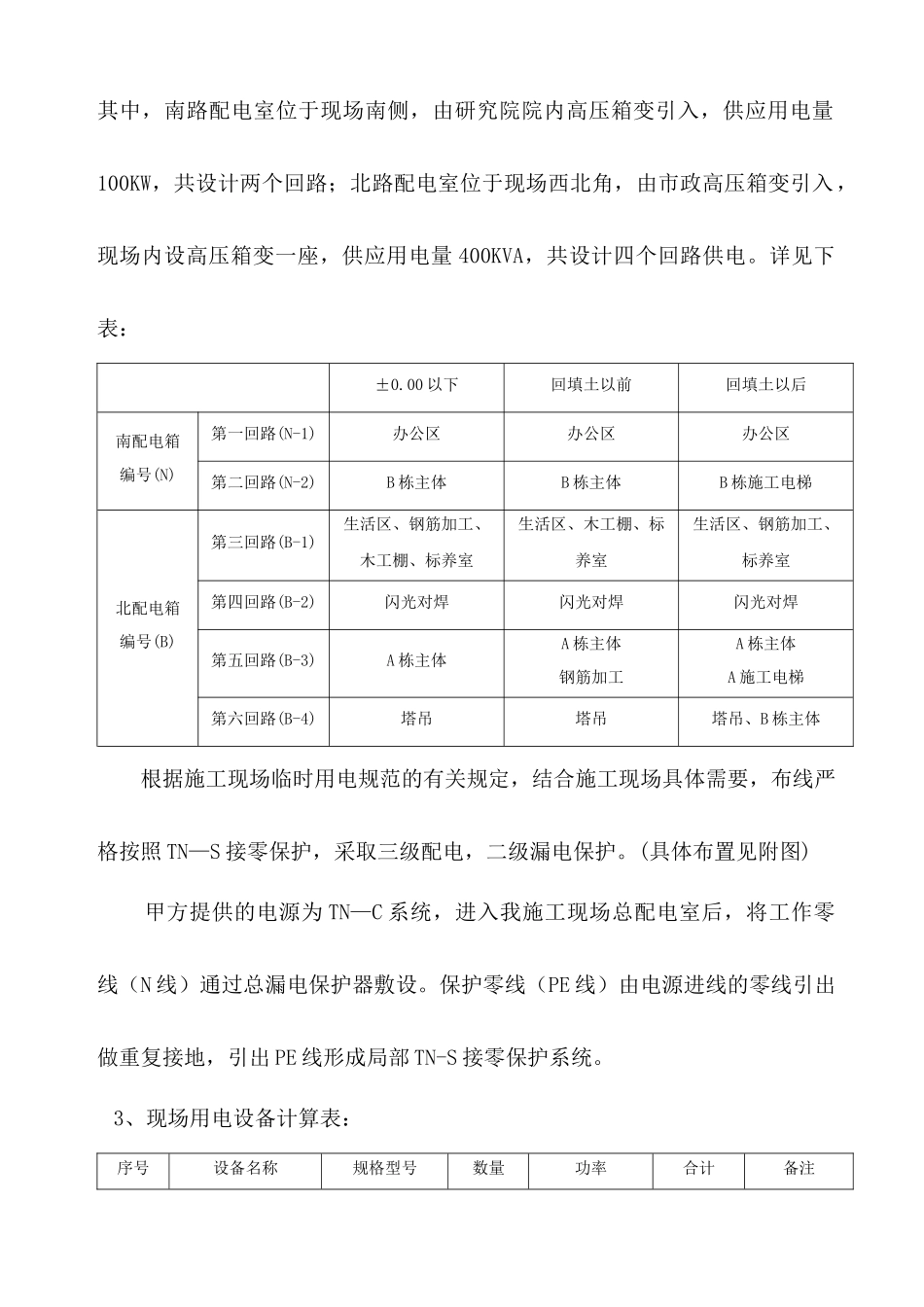

陕西省戏曲研究院西部文化广场工程临时用电施工组织设计批准：审核：编制：陕建集团第五建筑有限公司西部文化广场工程项目部二OO九年三月一、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《建设工程施工现场用电安全规范》GB50194-933、《低压配电系统设计规范》GB50054-954、《供配电系统设计规范》GB50052-955、《通用用电设备配电设计规范》GB50055-936、甲方提供的现场电源资料7、现场平布置8、现场临时用电设备负荷和配置资料二、施工条件：1、工程概况：陕西省戏曲研究院西部文化广场工程位于陕西省戏曲研究院内，地下一层，地上六层以下为裙楼，六至三十层主楼分为A、B两栋单体建筑，为职工集资住宅。裙房以下层高平均为4.5米，主楼层高3米，建筑物总高度为99.13米，为框架—剪力墙结构，建筑面积57000平方米。2、供电系统总体思路：根据建设单位所提供电源情况以及项目部总的施工部署与施工进度安排要求，为满足各施工段与各座楼施工生产的需要，在施工现场设置两座配电室，其中，南路配电室位于现场南侧，由研究院院内高压箱变引入，供应用电量100KW，共设计两个回路；北路配电室位于现场西北角，由市政高压箱变引入，现场内设高压箱变一座，供应用电量400KVA，共设计四个回路供电。详见下表：±0.00以下回填土以前回填土以后南配电箱编号(N)第一回路(N-1)办公区办公区办公区第二回路(N-2)B栋主体B栋主体B栋施工电梯北配电箱编号(B)第三回路(B-1)生活区、钢筋加工、木工棚、标养室生活区、木工棚、标养室生活区、钢筋加工、标养室第四回路(B-2)闪光对焊闪光对焊闪光对焊第五回路(B-3)A栋主体A栋主体钢筋加工A栋主体A施工电梯第六回路(B-4)塔吊塔吊塔吊、B栋主体根据施工现场临时用电规范的有关规定，结合施工现场具体需要，布线严格按照TN—S接零保护，采取三级配电，二级漏电保护。(具体布置见附图)甲方提供的电源为TN—C系统，进入我施工现场总配电室后，将工作零线（N线）通过总漏电保护器敷设。保护零线（PE线）由电源进线的零线引出做重复接地，引出PE线形成局部TN-S接零保护系统。3、现场用电设备计算表：序号设备名称规格型号数量功率合计备注1塔吊QTZ80B-26A155KW55KW2施工电梯SCG200/200266KW132KW3台钻12.5KW2.5KW4离心泵26KW12KW5卷扬机13.5KW3.5KW6砂浆搅拌机JH-20023KW6KW7钢筋切断机GQ4035.5KW16.5KW8钢筋弯曲机GW4043KW12KW9钢筋套丝机43KW12KW10钢筋闪光对焊机UN1001100KVA100KVA12电焊机BX315323.6KVA70.8KVA13木工平刨MB504A13KW3KW14木工压刨MB104A14KW4KW15木工圆锯MJ10613KW3KW16镝灯43.5KW14KW17蛙式打夯机HW-6021.1KW2.2KW18振动器HZ6X—7081.1KW8.8KW三、配电室各回路负荷计算：各回路供电容量计算、导线选择：1、N-1回路供电容量计算、导线选择以及电气元件的选择：1）本回路用电设备：序号设备名称设备型号数量额定功率合计功率铭牌参数1挂式空调8台2KW16KW2立式空调1台3.0KW3KW3打印机、复印机3台1KW4电脑5台200W1KW5照明2240W0.88KW6其他热水器等5台1.5KW7.5KW合计29.38KW导线选择∑P=1.05（K1ΣP1）=1.05(0.8x29.38)=24.7kw计算电流为：Ijs=K××ΣP/(31/2×Ue×cosθ)=0.7×24.7×1000/(1.732×220×0.75)=60.5A查表导线截面选择为BX3×10+2×6mm2。3）办公区分配电箱的电气配置与接线设计分配电箱内设置总隔离开关选用HR5-100/3一个；开启式隔离开关选用HK8-63/38两个,一部HK8-32/28开启式开关；配两部DZ15-40/390断路器，一部DZ15-40/290断路器，分别向各用电设备、开关箱供电。2、N-2回路供电容量计算、导线选择以及电气元件的选择：1）本回路用电设备（按该回路最大用电设备计算）：2）导线选择∑P=1.05（K1ΣP1÷cosθ+K4ΣP4）=1.05(0.7x66÷0.75+1x1.2)=65.94kw计算电流为：Ijs=K××ΣP/(31/2×Ue×cosθ)=0.7×64.68×1000/(1.732×380×0.75)=93.5A查表导线截面选择为BX3×25+2×16mm2。3）分配电箱的电气配置与接线设计设一部型号为HR5-200/30总熔断器隔离开关；配HR5-100/30隔离开关两部，HK8-32/28开启式开关一部；内置DZ15—100/390断路器两部，DZ15—32/290断路器一部。序号设备名称设备型号数量额定功率合...
