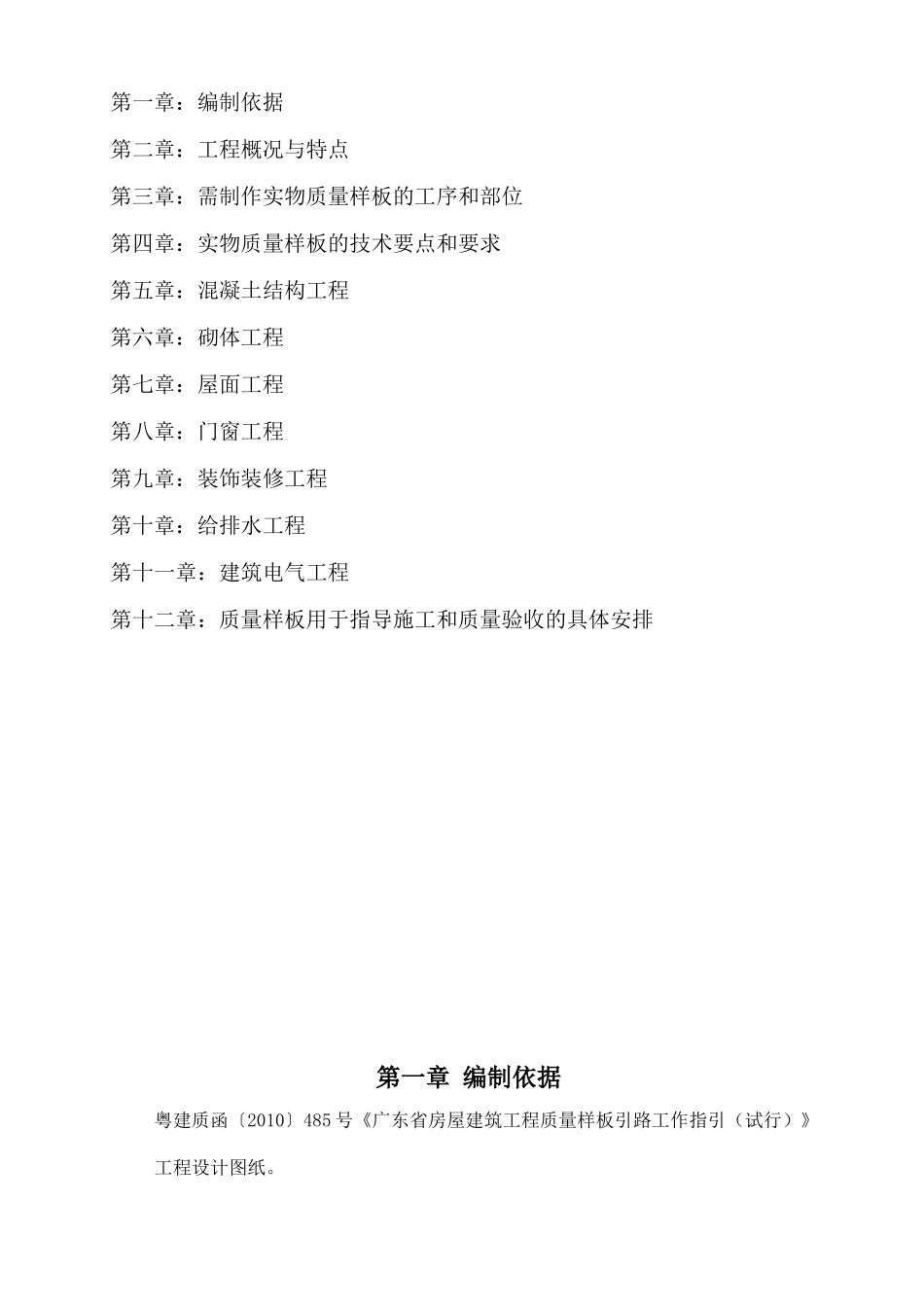

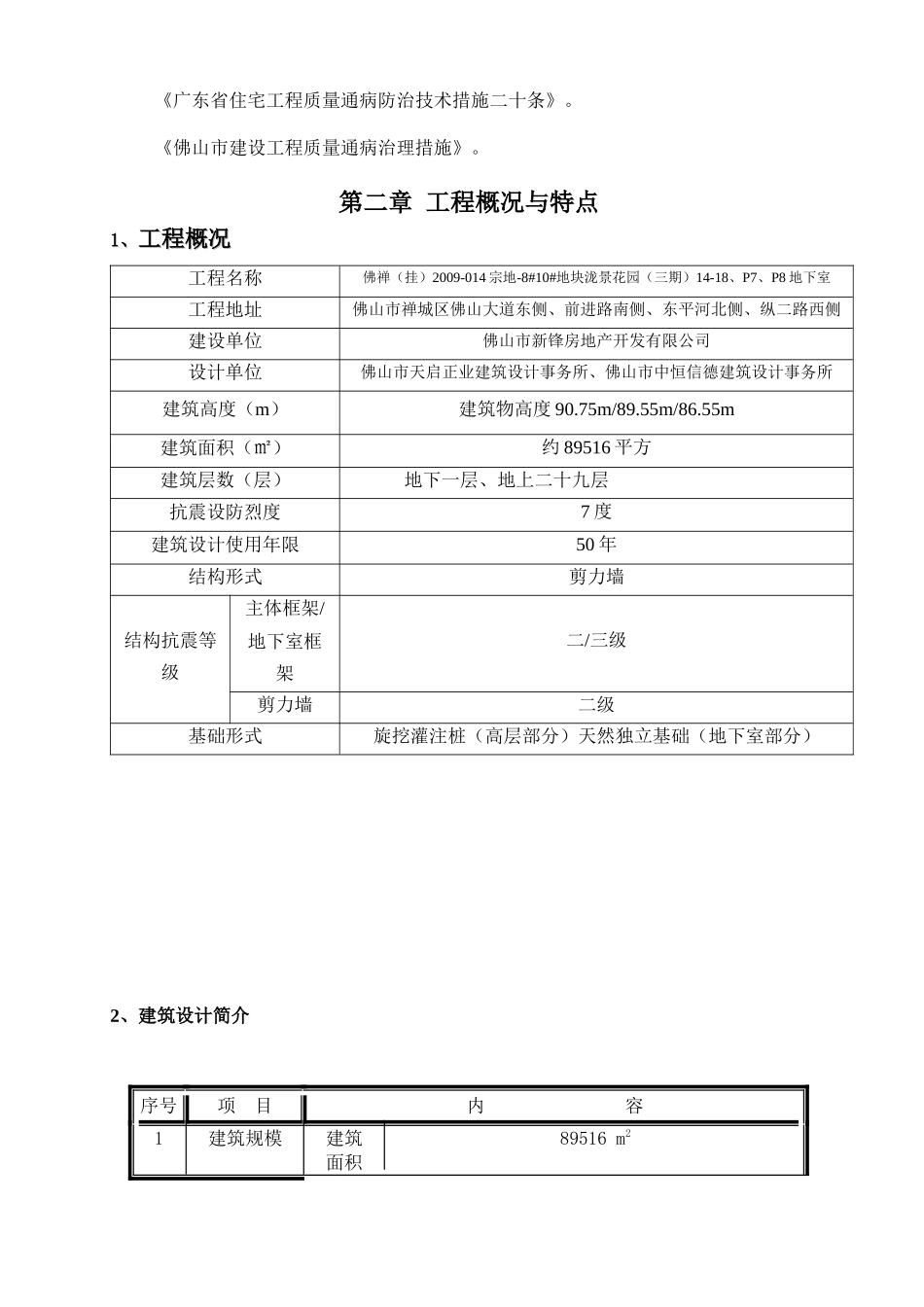

佛禅（挂）2009-014宗地-8#10#地块泷景花园（三期）14-18、P7、P8地下室样板引路专项施工方案编制单位：华锦建设集团股份有限公司编制日期：2017年月日目录第一章：编制依据第二章：工程概况与特点第三章：需制作实物质量样板的工序和部位第四章：实物质量样板的技术要点和要求第五章：混凝土结构工程第六章：砌体工程第七章：屋面工程第八章：门窗工程第九章：装饰装修工程第十章：给排水工程第十一章：建筑电气工程第十二章：质量样板用于指导施工和质量验收的具体安排第一章编制依据粤建质函〔2010〕485号《广东省房屋建筑工程质量样板引路工作指引（试行）》工程设计图纸。《广东省住宅工程质量通病防治技术措施二十条》。《佛山市建设工程质量通病治理措施》。第二章工程概况与特点11、、工程概况工程概况工程名称佛禅（挂）2009-014宗地-8#10#地块泷景花园（三期）14-18、P7、P8地下室工程地址佛山市禅城区佛山大道东侧、前进路南侧、东平河北侧、纵二路西侧建设单位佛山市新锋房地产开发有限公司设计单位佛山市天启正业建筑设计事务所、佛山市中恒信德建筑设计事务所建筑高度（m）建筑物高度90.75m/89.55m/86.55m建筑面积（㎡）约89516平方建筑层数（层）地下一层、地上二十九层抗震设防烈度7度建筑设计使用年限50年结构形式剪力墙结构抗震等级主体框架/地下室框架二/三级剪力墙二级基础形式旋挖灌注桩（高层部分）天然独立基础（地下室部分）2、建筑设计简介序号项目内容1建筑规模建筑面积89516m2层数及功能地上29层、地下1层；高层住宅楼层高地下负1层5.05/5.25m地上1层3.5m标准层3m出屋面3.05m2建筑高度建筑高度（m）90.75/89.55/86.55室内地坪标高绝对标高±0.000相当于9.00m3建筑类型高层民用建筑4耐火等级一级抗震设防烈度7度5人防等级核抗力等级5/6级，常规武器5/6级6墙体材料加气混凝土砌块装修做法7外墙装饰面砖外墙面8内墙水泥砂浆墙面9楼地面水泥砂浆楼地面10门窗铝合金门窗、防火门第三章需制作实物质量样板的工序和部位工程制作实物质量样板的工序与现场实施部位1、混凝土结构工程：实物质量样板的工序内容①柱、剪力墙、梁、板、楼梯等钢筋的制作、安装、固定；②受力纵筋连接（焊接、机械连接等）外观质量；③模板安装中支撑体系、安装和加固方法、防止胀模、漏浆的技术措施；④模板的垃圾出口孔制作；⑤楼面柱根部清除浮浆、凿毛；⑥混凝土施工缝、后浇带、楼面收光处理及养护。2、砌体工程：实物质量样板的工序内容①有代表性的部位的砌体的砌筑方法；②有代表性的门窗洞口的处理；③填充墙底部、顶部的处理；④构造柱、圈梁、过梁的处理。3、屋面工程：实物质量样板的工序内容①屋面防水、隔热；②屋面排水；③屋面细部。4、门窗工程：实物质量样板的工序内容①有代表性的门窗安装；②门窗洞的细部处理；③有代表性的幕墙单元安装。5、装饰装修工程①外墙抹灰②外墙涂料6、给排水工程：实物质量样板的工序内容①穿楼板管道套管安装；②卫生间给排水支管安装；③卫生间洁具安装；④屋面透气管安装；⑤管井立管安装。7、建筑电气工程：实物质量样板的工序内容①开关插座、灯具安装；②电气、防雷接地；③线路铺设；第四章实物质量样板的技术要点与要求1、施工准备工作1）根据施工进度要求及时对操作工人进行技术、安全、操作规程的技术交底工作，有条件时可到其他项目实物样板层进行参观。2）及时进行分部工程的隐蔽验收工作，以便组织实物样板的施工。3）按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、施工要求。4）工程质量样板引路工作的主要原则①制作实物质量样板应本着因地制宜、减少费用、直观明了的原则，尽可能结合工程实体进行制作。②在施工现场光线充足的区域（钢筋加工区旁）设置样板集中展示区，展示独立制作的质量样板，建筑材料和配件样板，以及文字说明材料等。③要保证实物质量样板符合有关技术规范和施工图设计文件的要求，质量样板需经建设单位和监理单位同意后方可用于技术交底、岗前培训和质量验收。第五章混凝土结构工程1、柱、剪力墙、梁、板、楼梯等钢筋的制作、安装、固定；1）梁钢筋安装：①二排...
