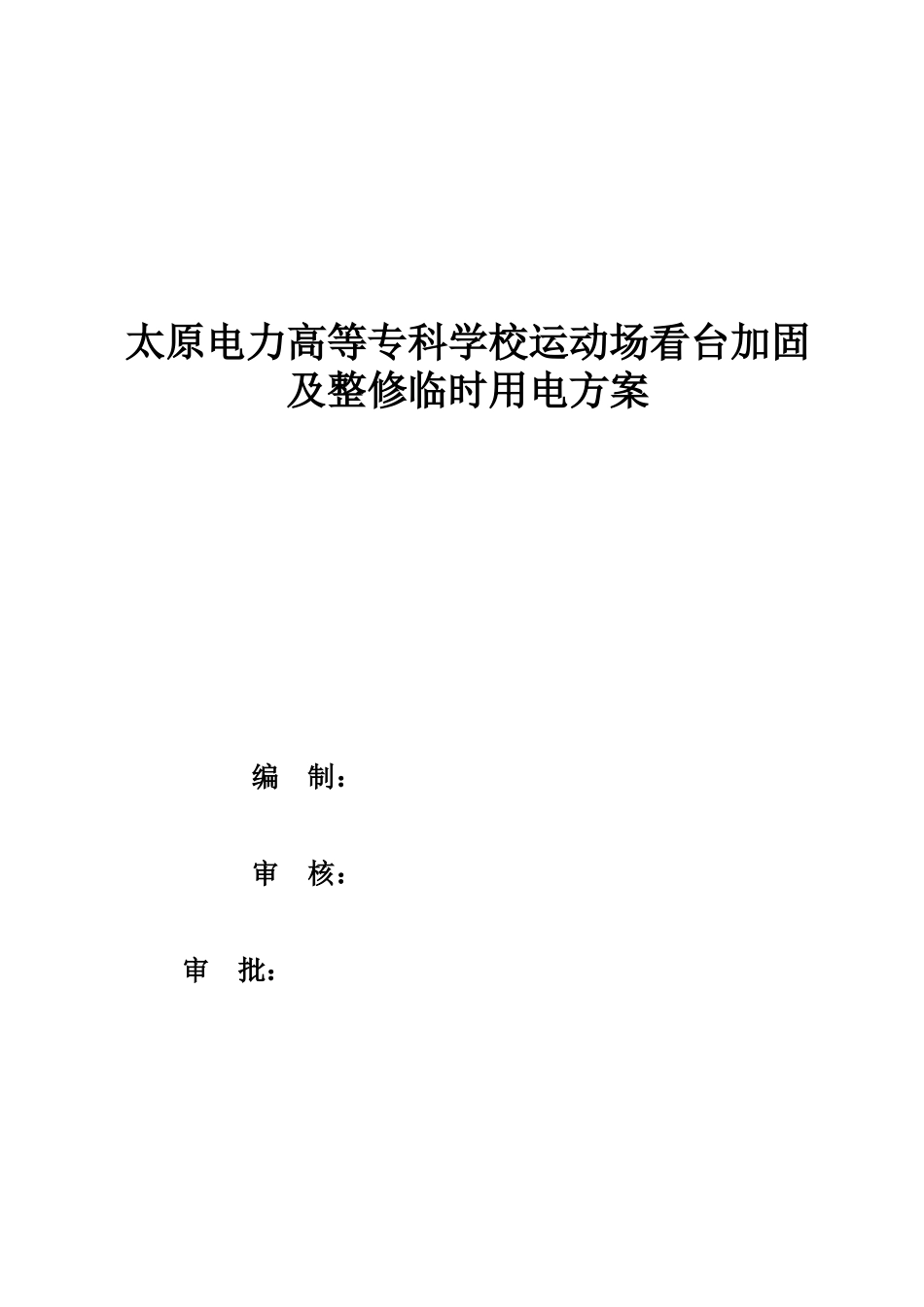

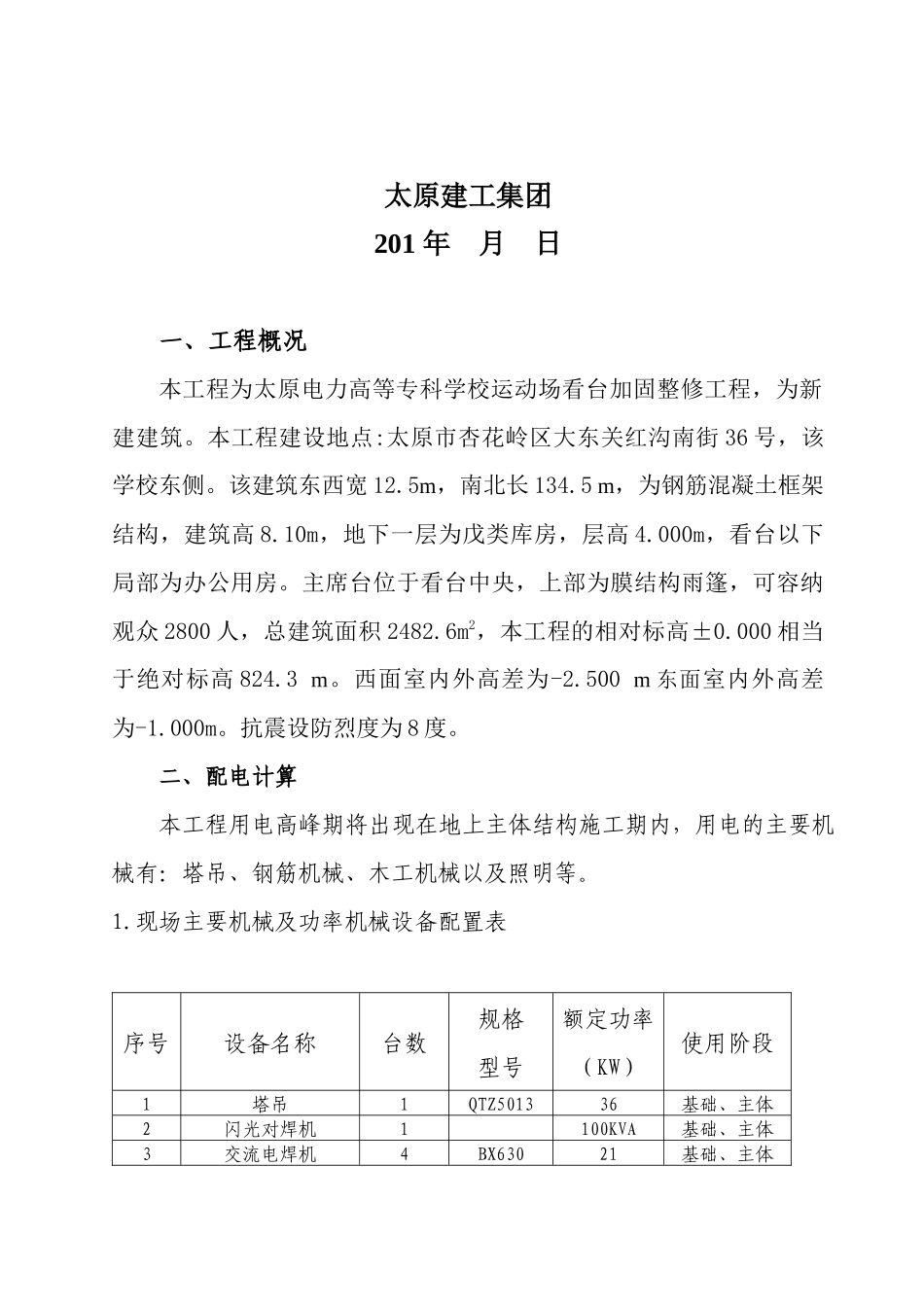

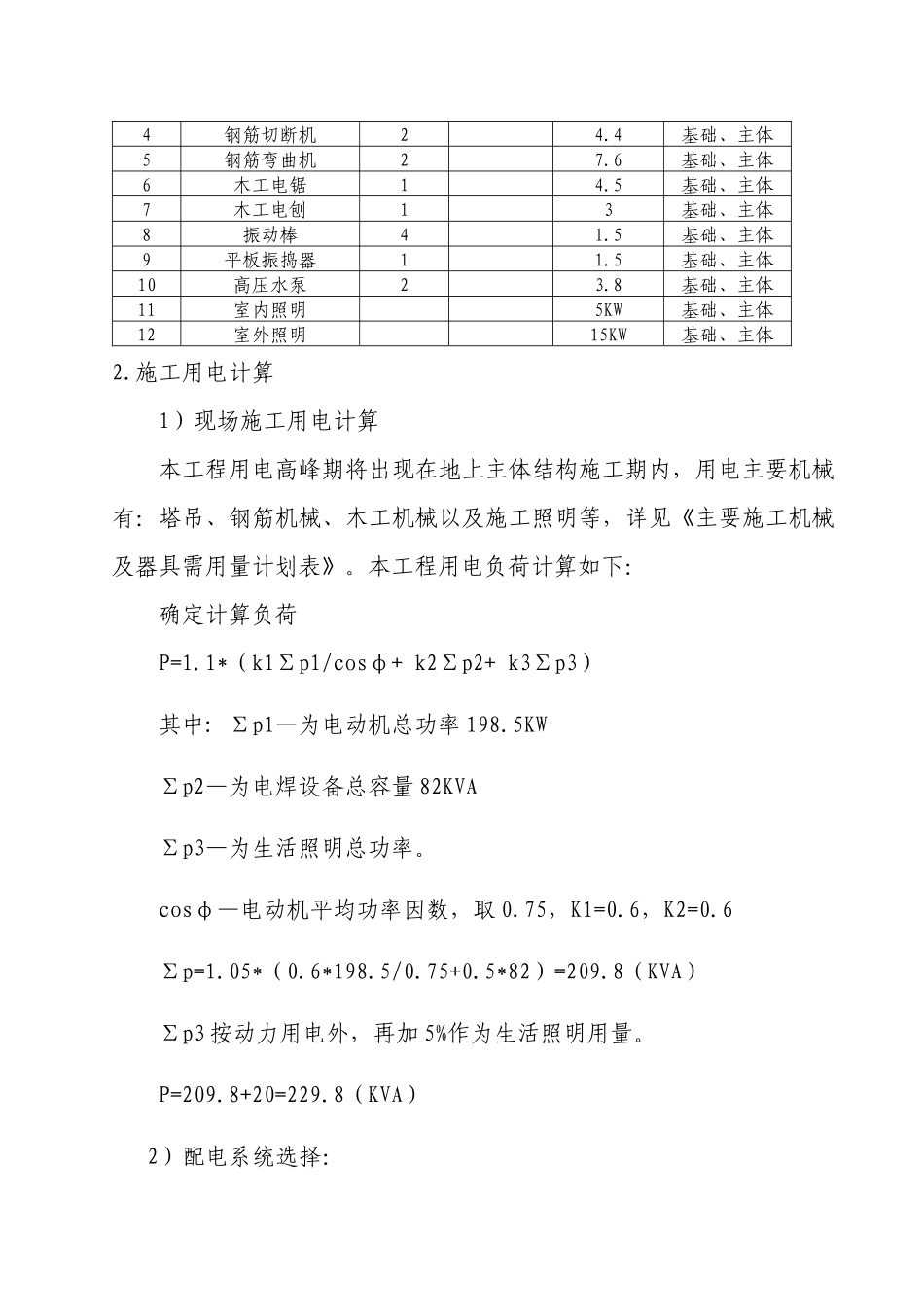

太原电力高等专科学校运动场看台加固及整修临时用电方案编制：审核：审批：太原建工集团201年月日一、工程概况本工程为太原电力高等专科学校运动场看台加固整修工程，为新建建筑。本工程建设地点:太原市杏花岭区大东关红沟南街36号，该学校东侧。该建筑东西宽12.5m，南北长134.5m，为钢筋混凝土框架结构，建筑高8.10m，地下一层为戊类库房，层高4.000m，看台以下局部为办公用房。主席台位于看台中央，上部为膜结构雨篷，可容纳观众2800人，总建筑面积2482.6m2，本工程的相对标高±0.000相当于绝对标高824.3m。西面室内外高差为-2.500m东面室内外高差为-1.000m。抗震设防烈度为8度。二、配电计算本工程用电高峰期将出现在地上主体结构施工期内，用电的主要机械有：塔吊、钢筋机械、木工机械以及照明等。1.现场主要机械及功率机械设备配置表序号设备名称台数规格型号额定功率（KW）使用阶段1塔吊1QTZ501336基础、主体2闪光对焊机1100KVA基础、主体3交流电焊机4BX63021基础、主体4钢筋切断机24.4基础、主体5钢筋弯曲机27.6基础、主体6木工电锯14.5基础、主体7木工电刨13基础、主体8振动棒41.5基础、主体9平板振捣器11.5基础、主体10高压水泵23.8基础、主体11室内照明5KW基础、主体12室外照明15KW基础、主体2.施工用电计算1）现场施工用电计算本工程用电高峰期将出现在地上主体结构施工期内，用电主要机械有：塔吊、钢筋机械、木工机械以及施工照明等，详见《主要施工机械及器具需用量计划表》。本工程用电负荷计算如下：确定计算负荷P=1.1*（k1∑p1/cosφ+k2∑p2+k3∑p3）其中:∑p1—为电动机总功率198.5KW∑p2—为电焊设备总容量82KVA∑p3—为生活照明总功率。cosφ—电动机平均功率因数，取0.75，K1=0.6，K2=0.6∑p=1.05*（0.6*198.5/0.75+0.5*82）=209.8（KVA）∑p3按动力用电外，再加5%作为生活照明用量。P=209.8+20=229.8（KVA）2）配电系统选择：1、电源：本工程现场设专为施工准备的变压器，施工用电从甲方指定变压器电源处引出，在场地东南角设总配电室，引出电源选中性点直接接地的220V/380V低压电力供电系统。2、配电线路选用TN-S接零保护系统。即：三相五线制的配电系统三根相线L1、L2、L3，一根工作零线N，一根保护零线PE线，并实行“三级配电，两级保护”和“一机一闸一箱”的配电要求。动力电和照明电必须分别设置配电，共分总配电箱，分配电箱，开关箱的三级配电。3）施工现场用电平面布置根据用电设备在施工现场的布置情况，施工现场配电线路采用三相五线制的配电系统实行三级配电，两级保护和一机一闸一箱一保护的配电要求；电焊机开关箱中应设二次漏电保护器。三、配电柜（箱）的配置电箱、电闸开关、漏电保护器、熔丝等箱内设置按上面计算考虑。1、配电箱、开关箱的箱体一般采用铁板制作，亦可采用优质绝缘板制作，但不可采用木板制作。2、采用铁板制作时，宜采用冷扎铁板，铁板厚度应为1.2-2.0mm。其中开关箱箱体铁板厚度可不小于1.2mm；配电箱箱体铁板厚度应不小于1.5mm。3、固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m；移动式配电箱、开关箱应设在支架上，其中心点与地面的垂直距离应为0.8-1.6m。4、统一进出线口位置为其正常竖直安装位置的下底面，不得设置在上面、侧面、后面和箱门处。进出线口应光滑，以圆口为宜；应配置因定线卡子；进出线口数应与进出线总路数保持一致。5、总配电柜的电器配置应符合下述原则：（1）当总路设置总漏电保护器时，还应安装总隔离开关及总断路器、分路断路器或总熔断器、分熔断器。若总漏电保护器同时具备短路、过载、漏电保护功能，则可不设总断路器或总熔断器。（2）当各分路设置分路漏电保护器时，还应设总隔离开关、分路隔离开关以及总断路器、分断路器或总熔断器、分路熔断器。若分漏电保护器同时具备短路、过载、漏电保护功能，则可不设分路断路器或分路熔断器。（3）隔离开关应设置于电源进线端，应采用分断时具有可分断点并能同时断开电源所有极或彼皮靠近的单极隔离电器，不得采用分断时不具用可见分断点的电器。6、分配电箱的电器配置：在采用二级漏电保护的配电系统中，分配电箱中不要求设置漏电保...
