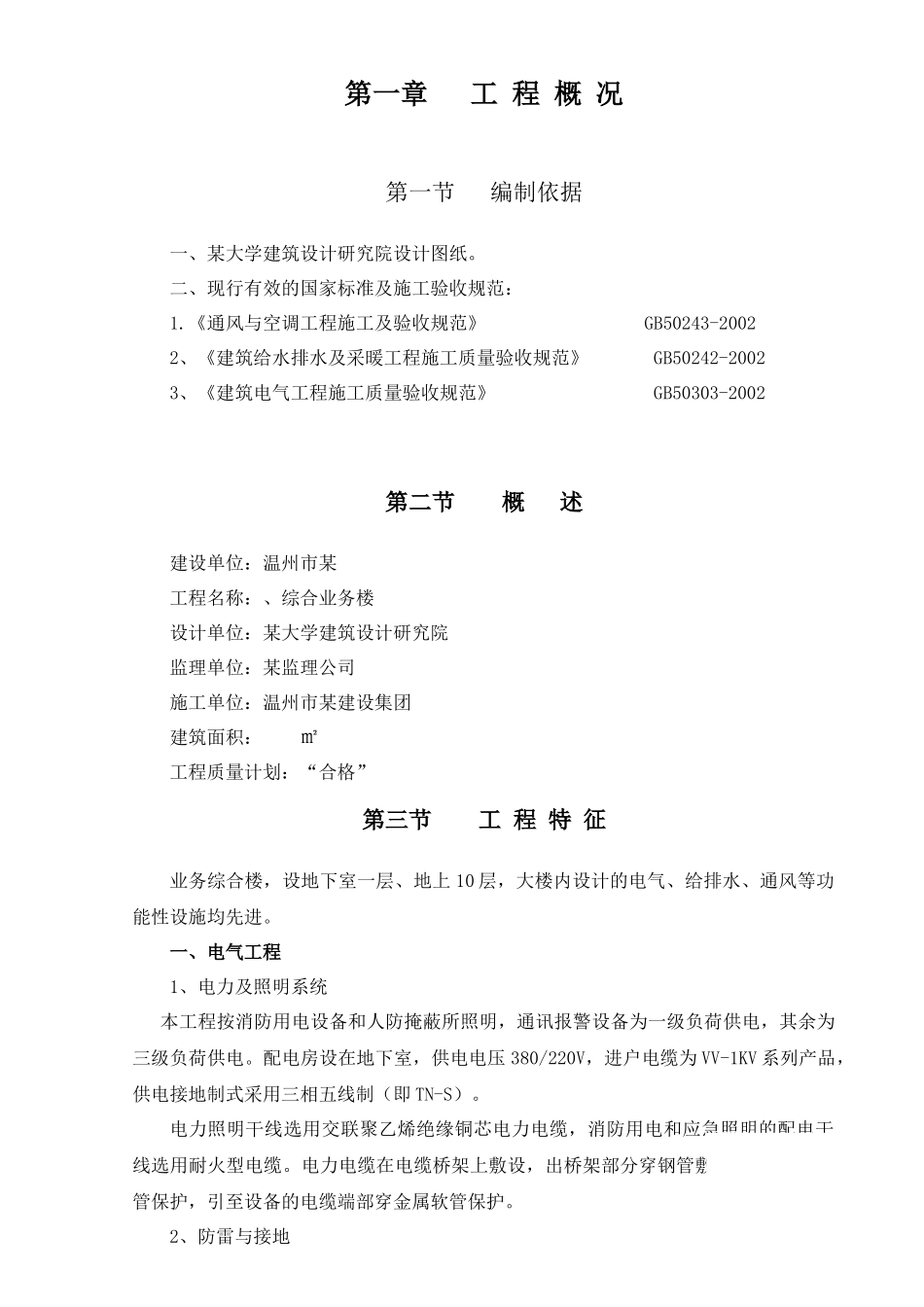

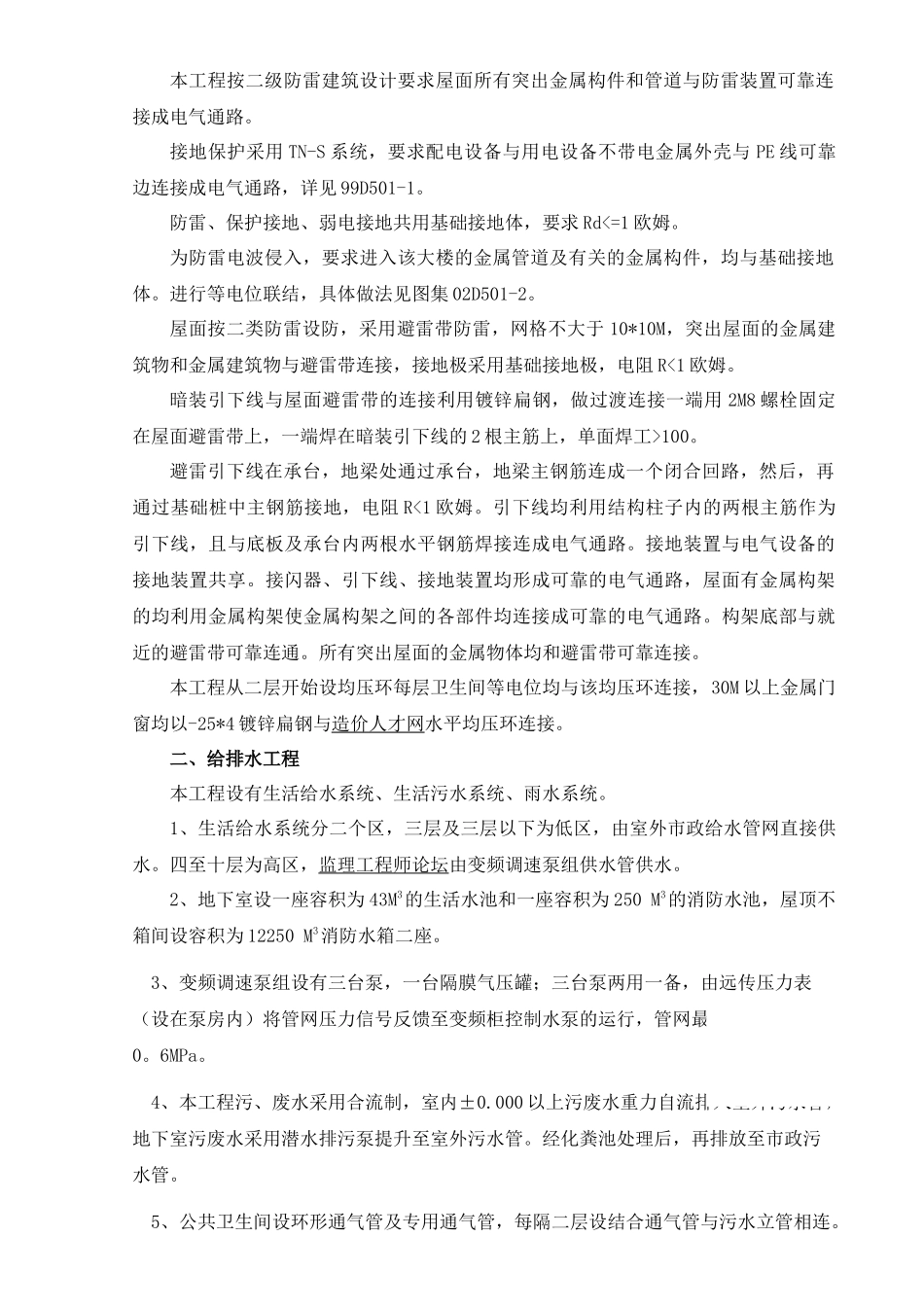

第一章工程概况第一节编制依据一、某大学建筑设计研究院设计图纸。二、现行有效的国家标准及施工验收规范：1.《通风与空调工程施工及验收规范》GB50243-20022、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20023、《建筑电气工程施工质量验收规范》GB50303-2002第二节概述建设单位：温州市某工程名称：、综合业务楼设计单位：某大学建筑设计研究院监理单位：某监理公司施工单位：温州市某建设集团建筑面积：㎡工程质量计划：“合格”第三节工程特征业务综合楼，设地下室一层、地上10层，大楼内设计的电气、给排水、通风等功能性设施均先进。一、电气工程1、电力及照明系统本工程按消防用电设备和人防掩蔽所照明，通讯报警设备为一级负荷供电，其余为三级负荷供电。配电房设在地下室，供电电压380/220V，进户电缆为VV-1KV系列产品，供电接地制式采用三相五线制（即TN-S）。电力照明干线选用交联聚乙烯绝缘铜芯电力电缆，消防用电和应急照明的配电干线选用耐火型电缆。电力电缆在电缆桥架上敷设，出桥架部分穿钢管敷设或UPVC电线管保护，引至设备的电缆端部穿金属软管保护。2、防雷与接地本工程按二级防雷建筑设计要求屋面所有突出金属构件和管道与防雷装置可靠连接成电气通路。接地保护采用TN-S系统，要求配电设备与用电设备不带电金属外壳与PE线可靠边连接成电气通路，详见99D501-1。防雷、保护接地、弱电接地共用基础接地体，要求Rd<=1欧姆。为防雷电波侵入，要求进入该大楼的金属管道及有关的金属构件，均与基础接地体。进行等电位联结，具体做法见图集02D501-2。屋面按二类防雷设防，采用避雷带防雷，网格不大于10*10M，突出屋面的金属建筑物和金属建筑物与避雷带连接，接地极采用基础接地极，电阻R<1欧姆。暗装引下线与屋面避雷带的连接利用镀锌扁钢，做过渡连接一端用2M8螺栓固定在屋面避雷带上，一端焊在暗装引下线的2根主筋上，单面焊工>100。避雷引下线在承台，地梁处通过承台，地梁主钢筋连成一个闭合回路，然后，再通过基础桩中主钢筋接地，电阻R<1欧姆。引下线均利用结构柱子内的两根主筋作为引下线，且与底板及承台内两根水平钢筋焊接连成电气通路。接地装置与电气设备的接地装置共享。接闪器、引下线、接地装置均形成可靠的电气通路，屋面有金属构架的均利用金属构架使金属构架之间的各部件均连接成可靠的电气通路。构架底部与就近的避雷带可靠连通。所有突出屋面的金属物体均和避雷带可靠连接。本工程从二层开始设均压环每层卫生间等电位均与该均压环连接，30M以上金属门窗均以-25*4镀锌扁钢与造价人才网水平均压环连接。二、给排水工程本工程设有生活给水系统、生活污水系统、雨水系统。1、生活给水系统分二个区，三层及三层以下为低区，由室外市政给水管网直接供水。四至十层为高区，监理工程师论坛由变频调速泵组供水管供水。2、地下室设一座容积为43M3的生活水池和一座容积为250M3的消防水池，屋顶不箱间设容积为12250M3消防水箱二座。3、变频调速泵组设有三台泵，一台隔膜气压罐；三台泵两用一备，由远传压力表（设在泵房内）将管网压力信号反馈至变频柜控制水泵的运行，管网最高恒定压力为0。6MPa。4、本工程污、废水采用合流制，室内±0.000以上污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。经化粪池处理后，再排放至市政污水管。5、公共卫生间设环形通气管及专用通气管，每隔二层设结合通气管与污水立管相连。6、屋面雨水采用87型号雨水斗，十层屋面和三层屋面雨水均采用内排水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水井，室外地面雨水经雨水口，由室外的雨水管汇集后，排至市政雨水管。三、通风工程防排烟与通风合用一个系统，排烟时自动（或手动）双双速高温排烟风机高速档，在排烟风机进风口设在280℃时自动关闭的排烟防火阀，排烟时补气采用车库进出口坡道补风，通风时手动双速高温排烟风机低速档。防烟楼梯间和前室采用自然通风防排烟，当不具有自然排烟条件时采用机械正压送风防烟。前室采用正压送风防烟，着火时手动或消防控制中心自动开启着火层及上下各一层的多叶送风口，并联动开启正压送风机。施...
