临时用电专项施工方案(七、八标合报)VIP免费

临时用电专项施工方案(七、八标合报)_第1页
1/31
临时用电专项施工方案(七、八标合报)_第2页
2/31
临时用电专项施工方案(七、八标合报)_第3页
3/31

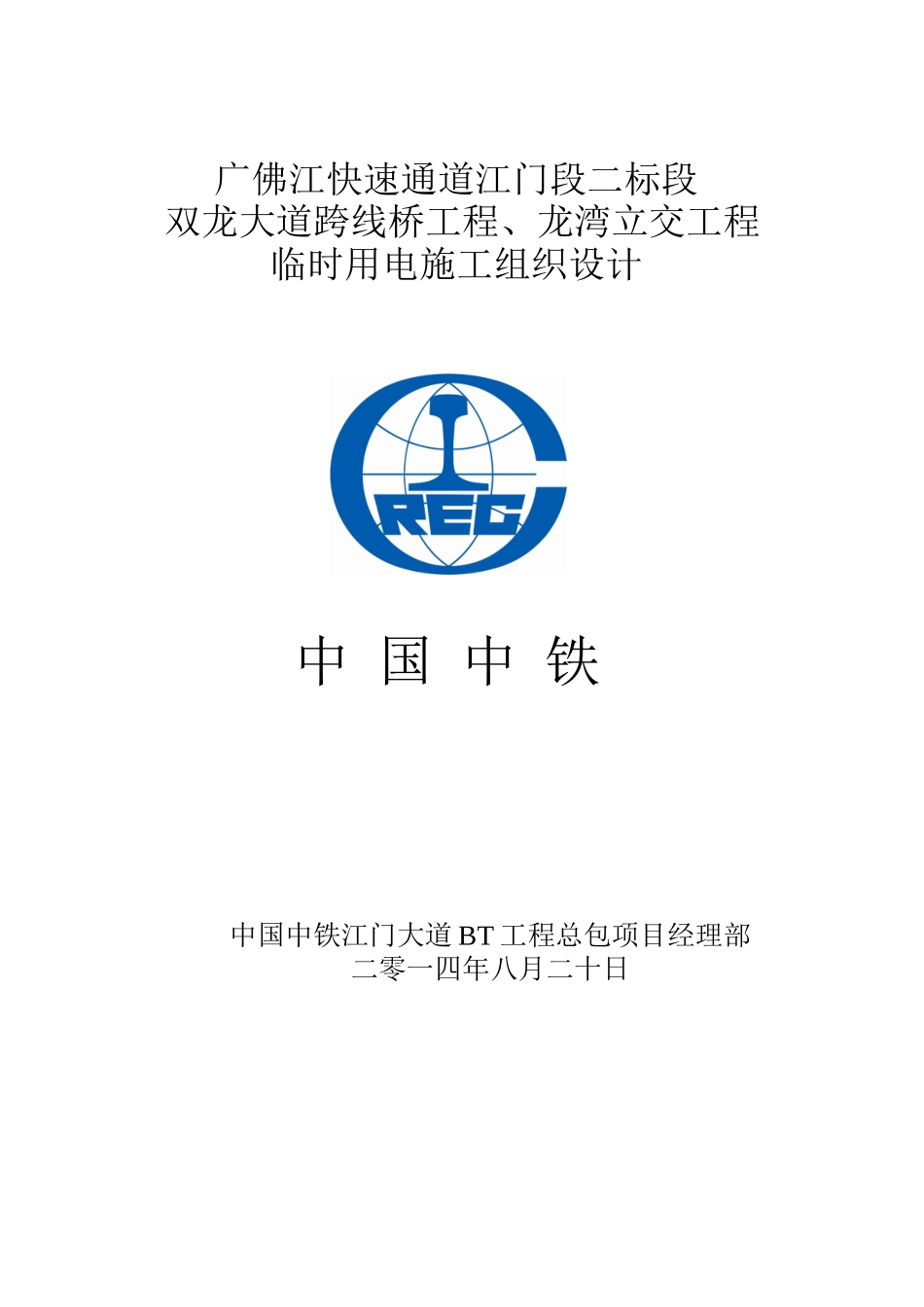

广佛江快速通道江门段二标段双龙大道跨线桥工程、龙湾立交工程临时用电施工组织设计中国中铁中国中铁江门大道BT工程总包项目经理部二零一四年八月二十日目录一.编制范围..........................................1二.工程概况..........................................1三.变压器的布置......................................2四.现场用电负荷的计算................................64.1施工现场用电设备的参数设置.....................64.2变压器1#的选择(K23+405.53~K23+900)..........64.3变压器2#的选择(K23+900~K24+400.47)..........74.4变压器3#的选择(箱梁预制场)...................84.5变压器4#的选择(项目部驻地及钢筋加工场).......94.6变压器5#的选择(K27+350~K27+650)............104.7变压器6#的选择(K27+650~K28+044)............104.8变压器7#的选择(K28+224~K28+654)............11五.电力线的布置......................................125.1电力线数量....................................125.2电力线布设....................................135.3自发电设备的配套及操作要求....................17六.施工现场临时用电安全措施.........................186.1安全用电技术措施..............................186.2安全用电组织措施..............................286.3安全用电防火措施..............................296.4安全用电十大禁令..............................32广佛江快速通道江门段工程第七、八合同段临时用电施工组织设计一.编制范围本方案适用于广佛江快速通道江门段双龙立交工程(JD-7标)、龙湾互通立交(JD-8标)内桥梁、涵洞、路基、制梁场及项目驻地的施工及生活用电。二.工程概况双龙立交工程项目是江门段双龙大道至江杜东路立交改造工程,起点桩号为K23+100,终点桩号为K24+700,桥梁中心里程K23+903,本桥高架于西环路,跨越双龙大道、天沙河、江杜东路、河涌及地方道路,跨越双龙大道采用(35+45+31)m不等跨连续箱梁正交错跨跨越。天沙河为非通航河流,桥位处河面宽约30m,现状存在一旧桥,其桥跨布置3×16m。本处采用(26+45+45+38)m不等跨连续箱梁斜交60度跨越天沙河与江杜东路。在无地形限制处上部结构采用25m、20m先简支后桥面连续小箱梁。桥梁下部结构均采用方柱墩,桥台为与挡墙衔接的挡土桥台,桩基采用钻孔桩基础。全桥长994.94m,主线桥宽2×17.5m。龙湾互通立交是江鹤高速公路沟通江门城区的唯一出入口,现状为对向四车道匝道与江门市西环路平交连接,为设置交通信号灯的T字交叉,利用安全岛渠化交通。龙湾立交采用定向匝道互通形式,主线采用跨线桥上跨龙湾路,下沉隧道下穿五邑路。主线跨线桥全长629.94m,桥型布置为(11×25+30+40+30+9×25)m预应力砼小箱梁+连续箱梁,五邑路下沉隧道全长453m(起讫桩号K28+215-K28+668),其中隧道闭口段100m(起讫桩号K28+420-K28+520)。龙湾立交包括G、H两条匝道,连通西环路和五邑路。三.变压器的布置广佛江快速通道江门段第七、八合同段施工用电主要集中在个区域:一是K23+903双龙立交工程;二是七标段预制梁场;三是K27+682.5龙湾互通立交工程;四是八标段预制梁场;五是K28+439五邑路下沉式隧道(1)广佛江主线江门段施工变压器的布置:①江门大道双龙立交桥桩基计划7个月完成,每台冲击钻每月施工4根桩;承台、墩柱、现浇梁15个月完成,与桩基流水施工江门大道双龙立交桥施工用电表序号机械名称数量额定功率设备容量备注(台)(KW)(KW)一、桥梁1冲击钻175752泥浆泵6251503振捣棒61.27.24电焊机1023230二、其他用电1照明1010设备总容量472预制梁场施工用电统计表序号机械名称数量额定功率设备容量备注(台)(KW)(KW)一预制梁场1振捣棒81.24.8275T门吊468272312T门吊115154压浆泵25.5115附着式振捣器81.5126钢筋弯曲机2557钢筋切断机2778调直机111119数控张拉机2102010电焊机3236911室外照明101012空调203.264设备总容量555.8项目经理部、钢筋加工场用电统计表序号机械名称数量(台)额定功率(KW)设备容量(KW)备注一、生活...
