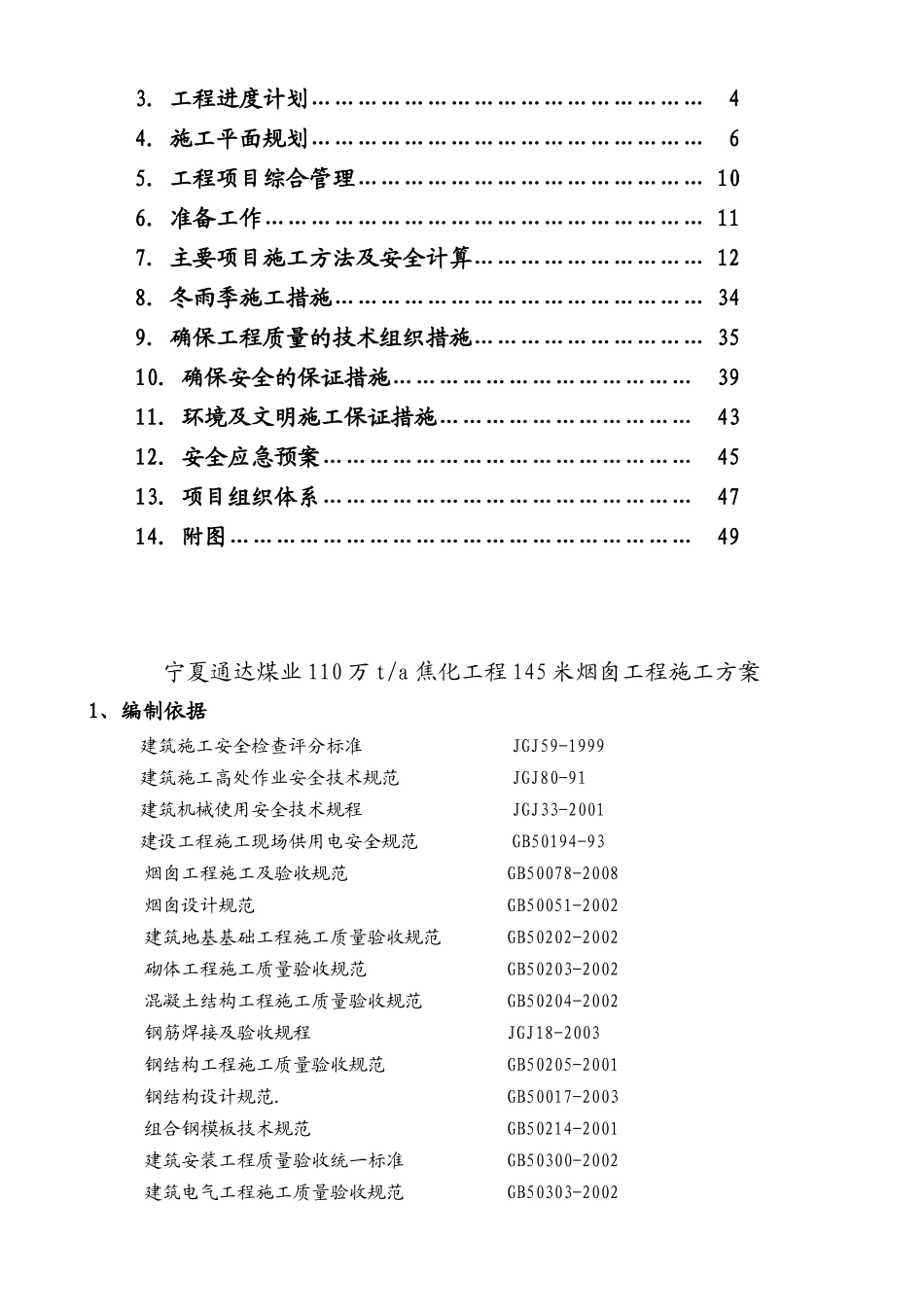

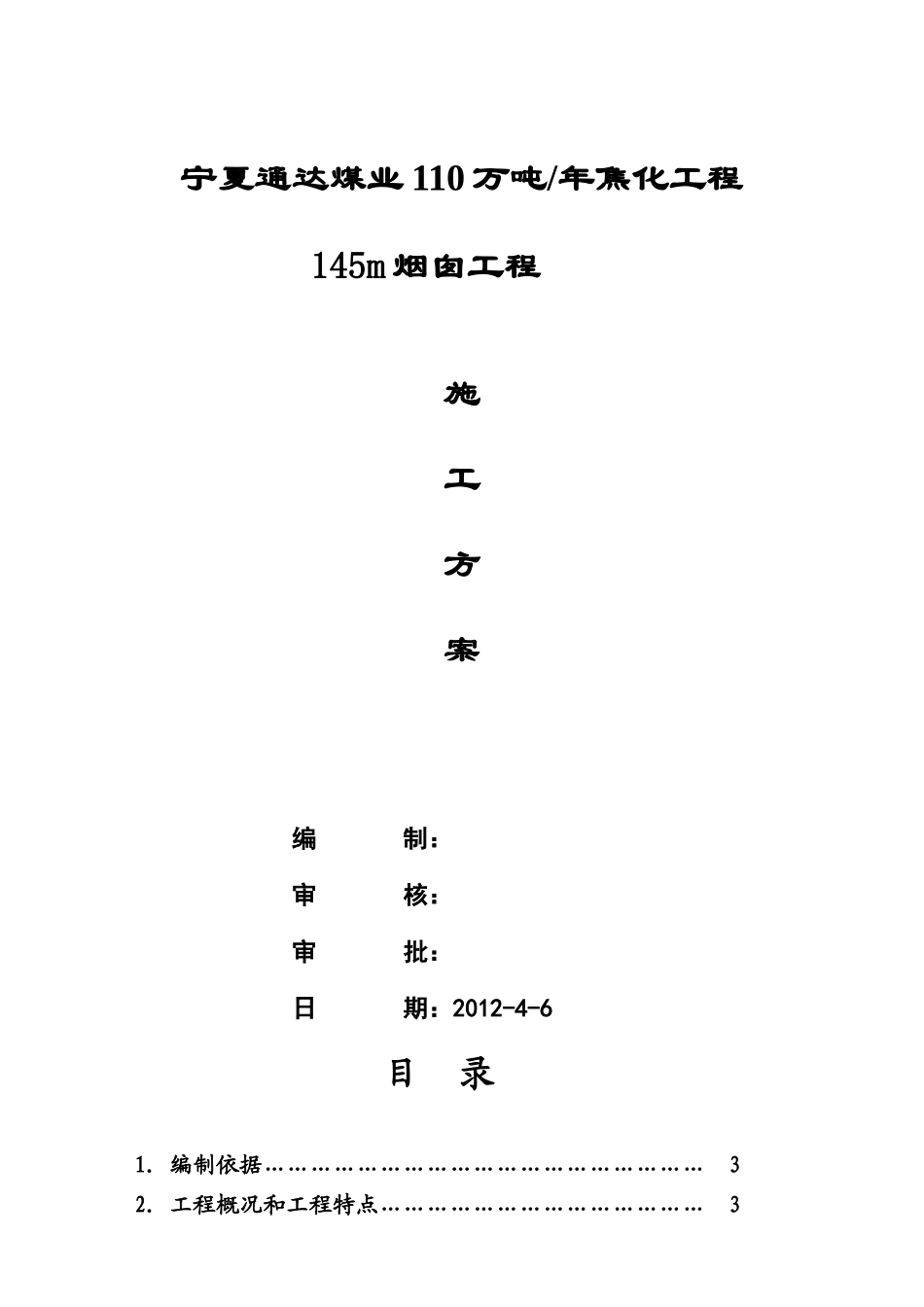

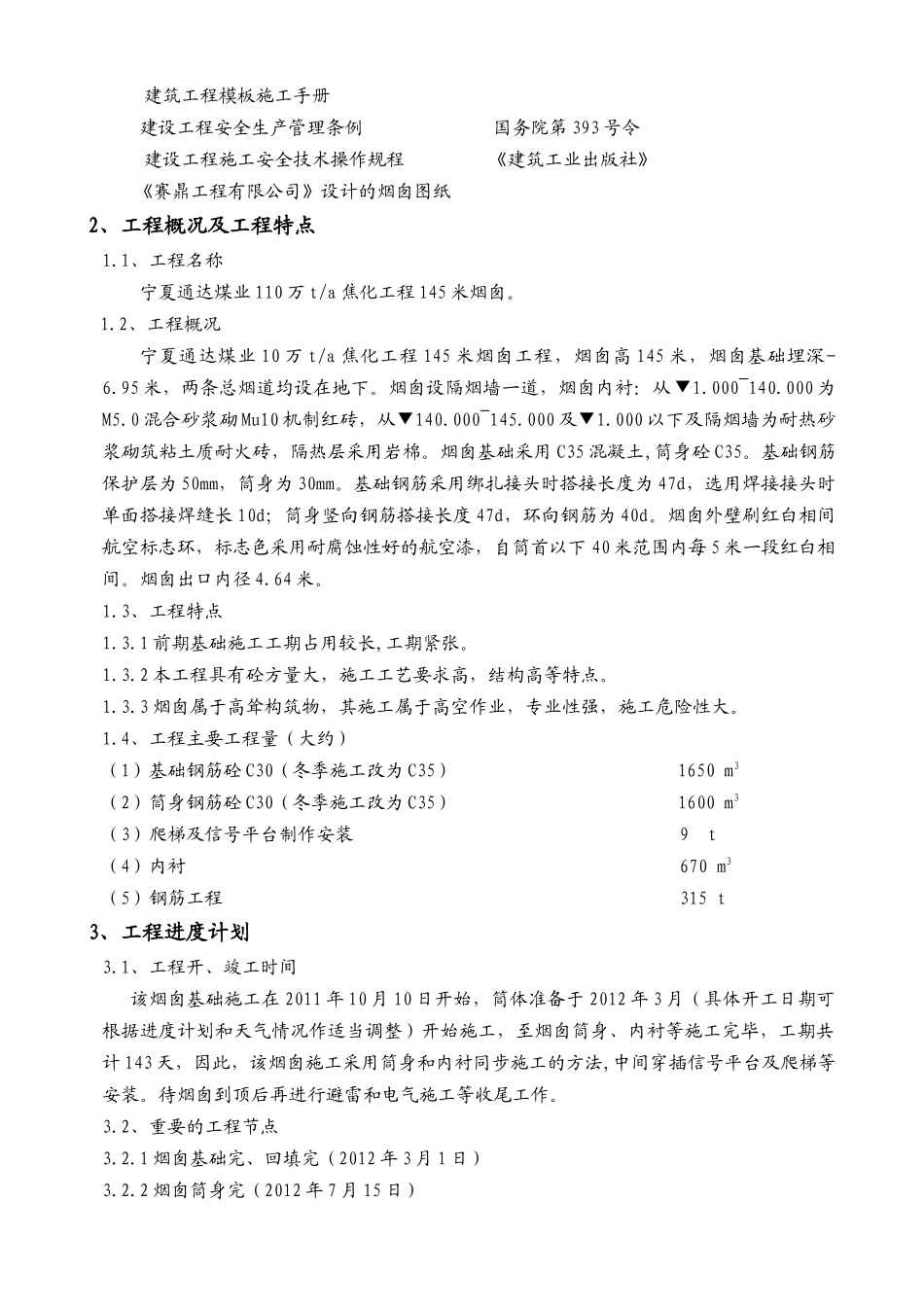

宁夏通达煤业110万吨/年焦化工程145m烟囱工程施工方案编制：审核：审批：日期：2012-4-6目录1．编制依据…………………………………………………32．工程概况和工程特点……………………………………33．工程进度计划……………………………………………44．施工平面规划……………………………………………65．工程项目综合管理………………………………………106．准备工作…………………………………………………117.主要项目施工方法及安全计算…………………………128．冬雨季施工措施…………………………………………349．确保工程质量的技术组织措施…………………………3510．确保安全的保证措施…………………………………3911．环境及文明施工保证措施……………………………4312．安全应急预案…………………………………………4513.项目组织体系…………………………………………4714．附图……………………………………………………49宁夏通达煤业110万t/a焦化工程145米烟囱工程施工方案1、编制依据建筑施工安全检查评分标准JGJ59-1999建筑施工高处作业安全技术规范JGJ80-91建筑机械使用安全技术规程JGJ33-2001建设工程施工现场供用电安全规范GB50194-93烟囱工程施工及验收规范GB50078-2008烟囱设计规范GB50051-2002建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量验收规范GB50204-2002钢筋焊接及验收规程JGJ18-2003钢结构工程施工质量验收规范GB50205-2001钢结构设计规范.GB50017-2003组合钢模板技术规范GB50214-2001建筑安装工程质量验收统一标准GB50300-2002建筑电气工程施工质量验收规范GB50303-2002建筑工程模板施工手册建设工程安全生产管理条例国务院第393号令建设工程施工安全技术操作规程《建筑工业出版社》《赛鼎工程有限公司》设计的烟囱图纸2、工程概况及工程特点1.1、工程名称宁夏通达煤业110万t/a焦化工程145米烟囱。1.2、工程概况宁夏通达煤业10万t/a焦化工程145米烟囱工程，烟囱高145米，烟囱基础埋深-6.95米，两条总烟道均设在地下。烟囱设隔烟墙一道，烟囱内衬：从▼1.000~140.000为M5.0混合砂浆砌Mu10机制红砖，从▼140.000~145.000及▼1.000以下及隔烟墙为耐热砂浆砌筑粘土质耐火砖，隔热层采用岩棉。烟囱基础采用C35混凝土,筒身砼C35。基础钢筋保护层为50mm，筒身为30mm。基础钢筋采用绑扎接头时搭接长度为47d，选用焊接接头时单面搭接焊缝长10d；筒身竖向钢筋搭接长度47d，环向钢筋为40d。烟囱外壁刷红白相间航空标志环，标志色采用耐腐蚀性好的航空漆，自筒首以下40米范围内每5米一段红白相间。烟囱出口内径4.64米。1.3、工程特点1.3.1前期基础施工工期占用较长,工期紧张。1.3.2本工程具有砼方量大，施工工艺要求高，结构高等特点。1.3.3烟囱属于高耸构筑物，其施工属于高空作业，专业性强，施工危险性大。1.4、工程主要工程量（大约）（1）基础钢筋砼C30（冬季施工改为C35）1650m3（2）筒身钢筋砼C30（冬季施工改为C35）1600m3（3）爬梯及信号平台制作安装9t（4）内衬670m3（5）钢筋工程315t3、工程进度计划3.1、工程开、竣工时间该烟囱基础施工在2011年10月10日开始，筒体准备于2012年3月（具体开工日期可根据进度计划和天气情况作适当调整）开始施工，至烟囱筒身、内衬等施工完毕，工期共计143天，因此，该烟囱施工采用筒身和内衬同步施工的方法,中间穿插信号平台及爬梯等安装。待烟囱到顶后再进行避雷和电气施工等收尾工作。3.2、重要的工程节点3.2.1烟囱基础完、回填完（2012年3月1日）3.2.2烟囱筒身完（2012年7月15日）3.2.3平台、爬梯等安装及电气工程完（2012年8月1日）3.3、施工顺序施工分三个阶段3.3.1第一阶段：施工准备工作。（1）、做好施工现场三通一平。（2）、基础施工人员首先进入施工现场，并及时对进入施工现场的材料，如水泥、石子、砂子、钢筋进行检化验，检验合格后方可使用。（3）、做好烟囱施工用的竖井架及内外模板的制作加工。3.3.2第二阶段为基础施工阶段。145米烟囱基础施工内容包括：挖土→砼垫层→基础及烟道口钢筋绑扎→基础及烟道口砼浇筑→土方...
