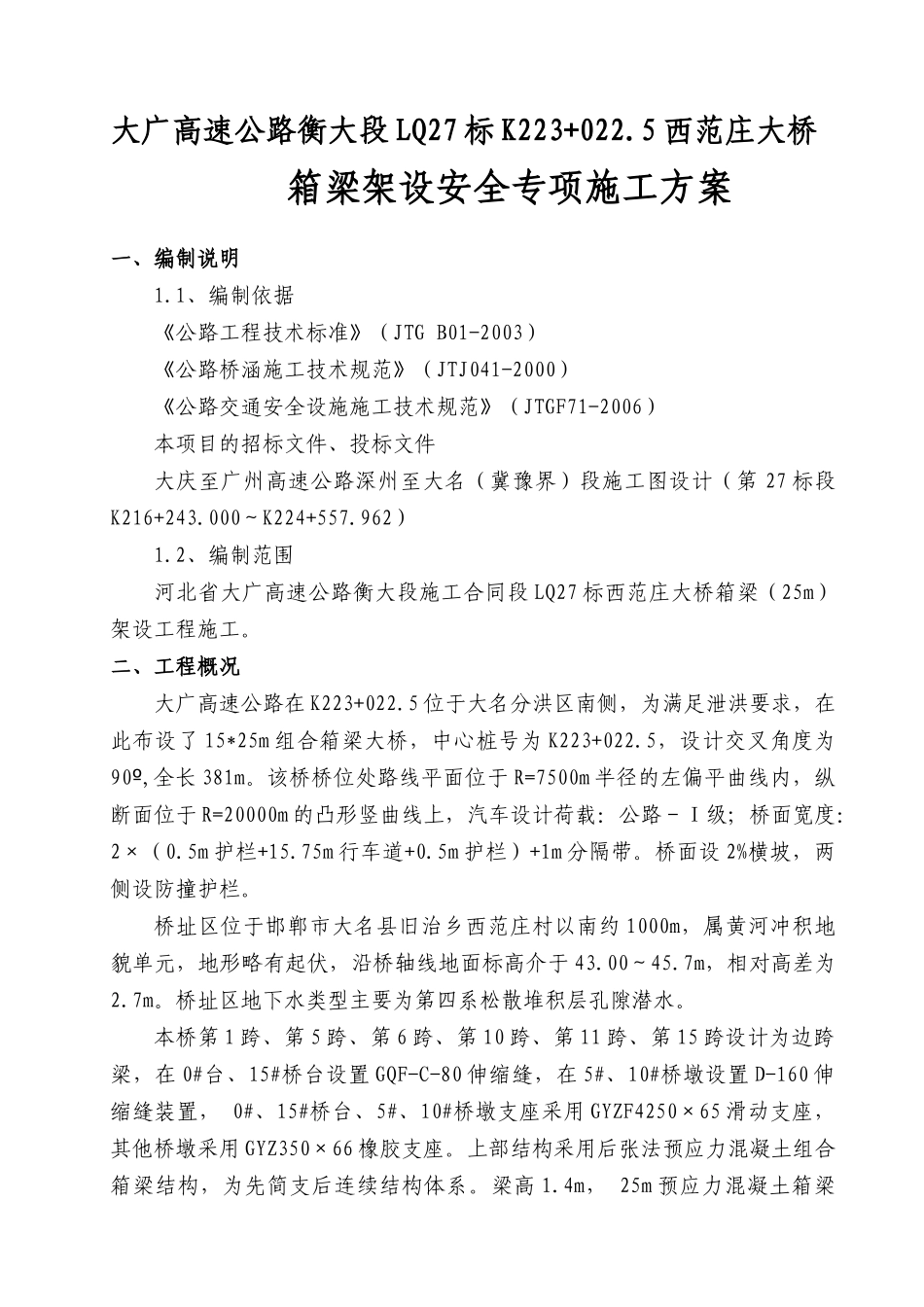

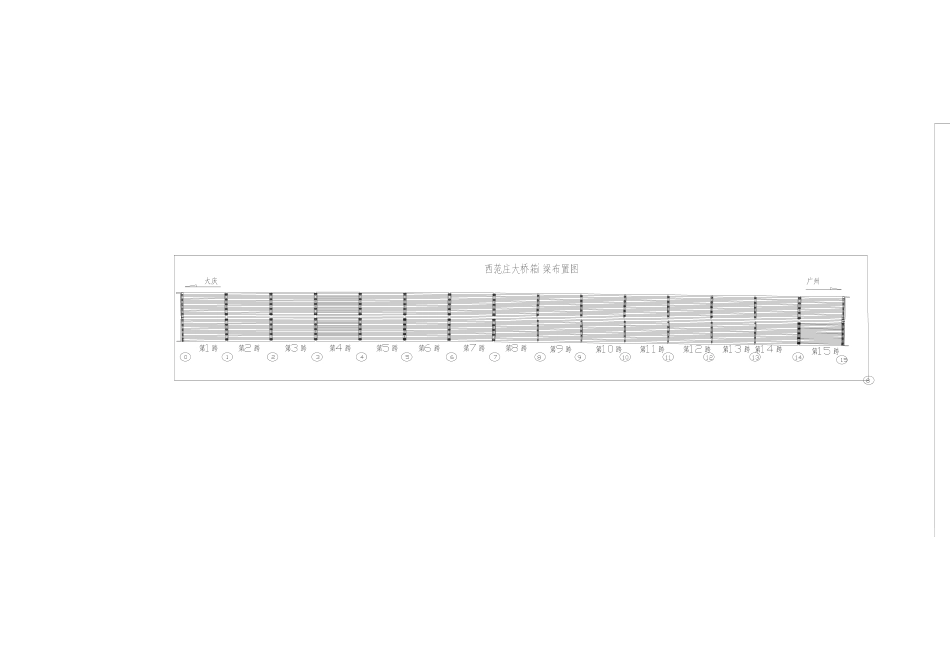

大广高速公路衡大段LQ27标K223+022.5西范庄大桥箱梁架设安全专项施工方案一、编制说明1.1、编制依据《公路工程技术标准》（JTGB01-2003）《公路桥涵施工技术规范》（JTJ041-2000）《公路交通安全设施施工技术规范》（JTGF71-2006）本项目的招标文件、投标文件大庆至广州高速公路深州至大名（冀豫界）段施工图设计（第27标段K216+243.000～K224+557.962）1.2、编制范围河北省大广高速公路衡大段施工合同段LQ27标西范庄大桥箱梁（25m）架设工程施工。二、工程概况大广高速公路在K223+022.5位于大名分洪区南侧，为满足泄洪要求，在此布设了15*25m组合箱梁大桥，中心桩号为K223+022.5，设计交叉角度为90º,全长381m。该桥桥位处路线平面位于R=7500m半径的左偏平曲线内，纵断面位于R=20000m的凸形竖曲线上，汽车设计荷载：公路－Ⅰ级；桥面宽度：2×（0.5m护栏+15.75m行车道+0.5m护栏）+1m分隔带。桥面设2%横坡，两侧设防撞护栏。桥址区位于邯郸市大名县旧治乡西范庄村以南约1000m，属黄河冲积地貌单元，地形略有起伏，沿桥轴线地面标高介于43.00～45.7m，相对高差为2.7m。桥址区地下水类型主要为第四系松散堆积层孔隙潜水。本桥第1跨、第5跨、第6跨、第10跨、第11跨、第15跨设计为边跨梁，在0#台、15#桥台设置GQF-C-80伸缩缝，在5#、10#桥墩设置D-160伸缩缝装置，0#、15#桥台、5#、10#桥墩支座采用GYZF4250×65滑动支座，其他桥墩采用GYZ350×66橡胶支座。上部结构采用后张法预应力混凝土组合箱梁结构，为先简支后连续结构体系。梁高1.4m，25m预应力混凝土箱梁150片，其中边跨箱梁60片，中跨箱梁90片。西范庄大桥箱梁布置图各桥台、墩顶支座或临时支座平面布置及设计高程图0号、15号桥台支座1-4号、6-9号、11-14号桥墩支座5号、10号桥墩支座垫石序号垫石位置垫石高度（m）垫石顶高程（m）12345左幅0号台0.13149.56349.49549.42849.36149.2941号墩0.14949.80949.74249.67549.60749.5402号墩0.14950.01049.94349.87649.80849.7413号墩0.14950.18050.11350.04649.97849.9114号墩0.14950.31950.25150.18450.11750.0505号墩后0.13150.40750.33950.27250.20550.1385号墩前0.13150.41050.34250.27550.20850.1416号墩0.14950.50250.43550.36850.30050.2337号墩0.14950.54750.48050.41350.34550.2788号墩0.14950.56150.49350.42650.35950.2929号墩0.14950.54350.47650.40950.34150.27410号墩后0.13150.47750.41050.34350.27550.20810号墩前0.13150.47550.40850.34150.27350.20611号墩0.14950.41450.34750.28050.21250.14512号墩0.14950.30350.23550.16850.10150.03413号墩0.14950.16050.09350.02649.95849.89114号墩0.14949.98649.91949.85249.78449.71715号台0.13149.76649.69949.63249.56549.497右幅0号台0.13149.56349.49549.42849.36149.2941号墩0.14949.80949.74249.67549.60749.5402号墩0.14950.01049.94349.87649.80849.7413号墩0.14950.18050.11350.04649.97849.9114号墩0.14950.31950.25150.18450.11750.0505号墩后0.13150.40750.33950.27250.20550.1385号墩前0.13150.41050.34250.27550.20850.1416号墩0.14950.50250.43550.36850.30050.2337号墩0.14950.54750.48050.41350.34550.2788号墩0.14950.56150.49350.42650.35950.2929号墩0.14950.54350.47650.40950.34150.27410号墩后0.13150.47750.41050.34350.27550.20810号墩前0.13150.47550.40850.34150.27350.20611号墩0.14950.41450.34750.28050.21250.14512号墩0.14950.30350.23550.16850.10150.03413号墩0.14950.16050.09350.02649.95849.89114号墩0.14949.98649.91949.85249.78449.71715号台0.13149.76649.69949.63249.56549.497三、工程进度计划、主要施工技术方案、工艺流程3.1施工计划计划架梁开工日期：2009年12月19日计划架梁完工日期：2010年3月30日3.2架梁设备序号机械设备名称单位数量1吊车台22运梁车台23.3架梁前的准备工作3.3.1吊车就位吊车安装时应按照以下原则进行安装：（1）支点1、支点2必须放置于垂直于盖梁的桥面上。（2）吊车的四个支点均放置宽30×20×250的枕木，以分散支点处的集中荷载。（3）在安装的梁板上吊...
