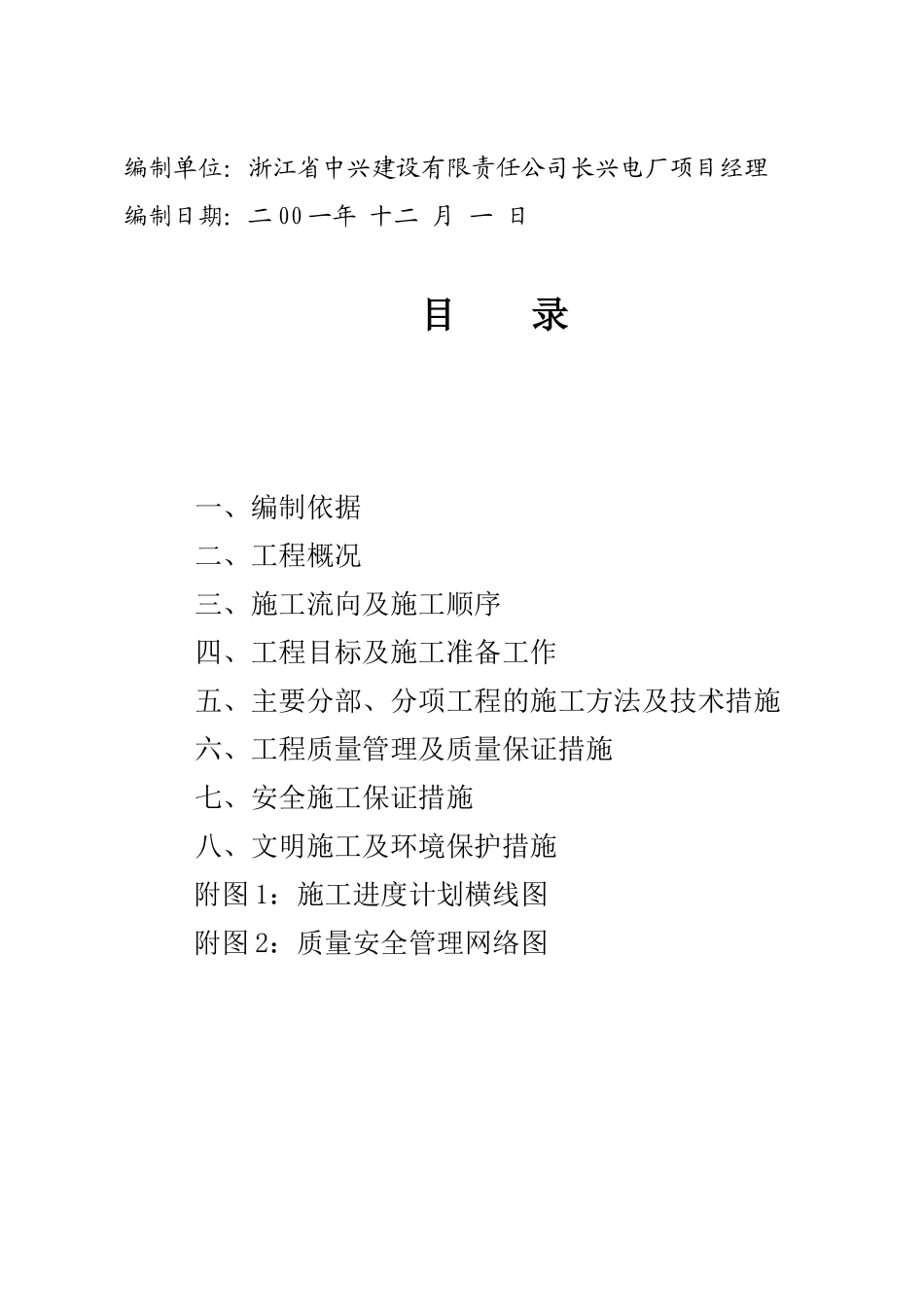

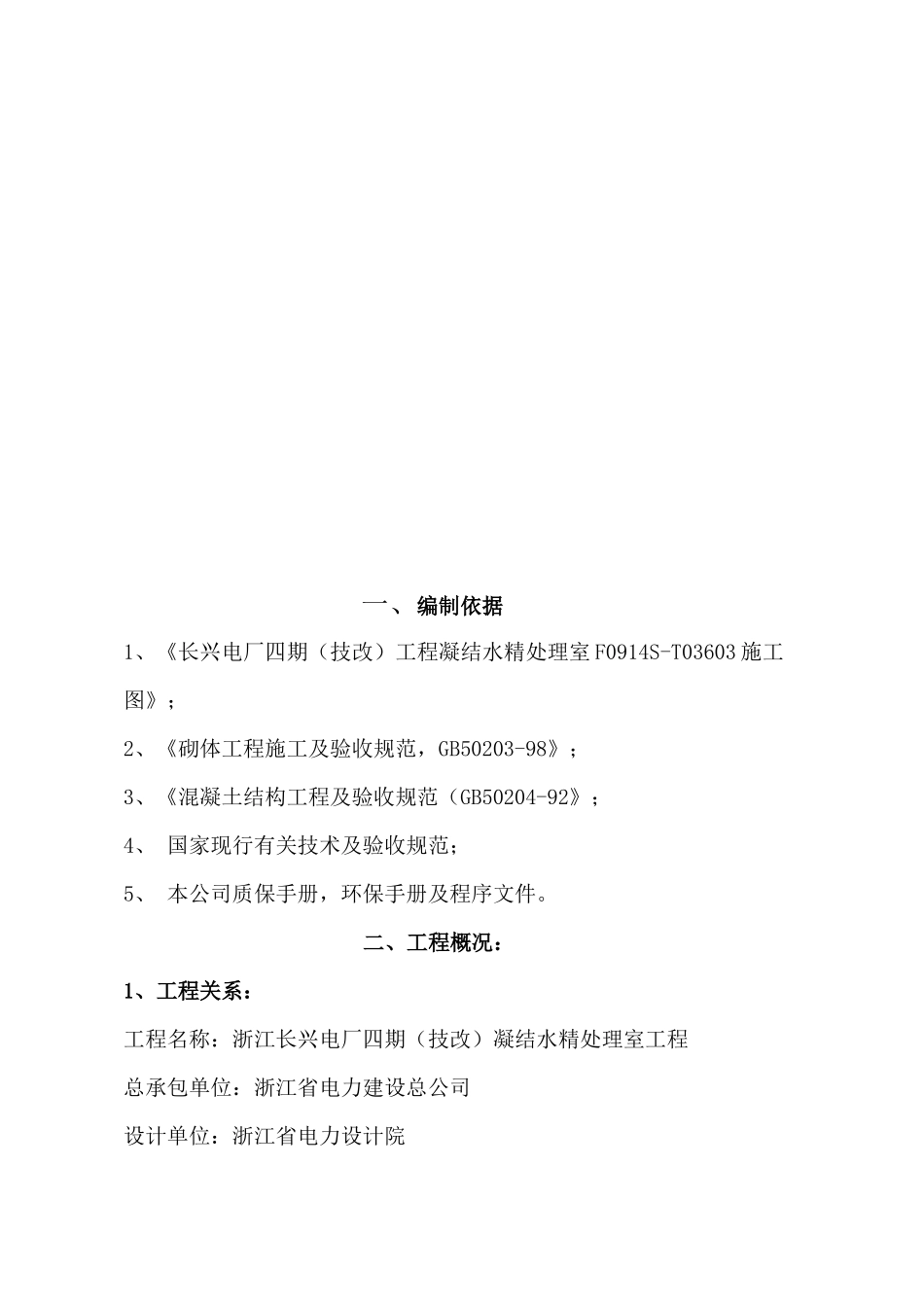

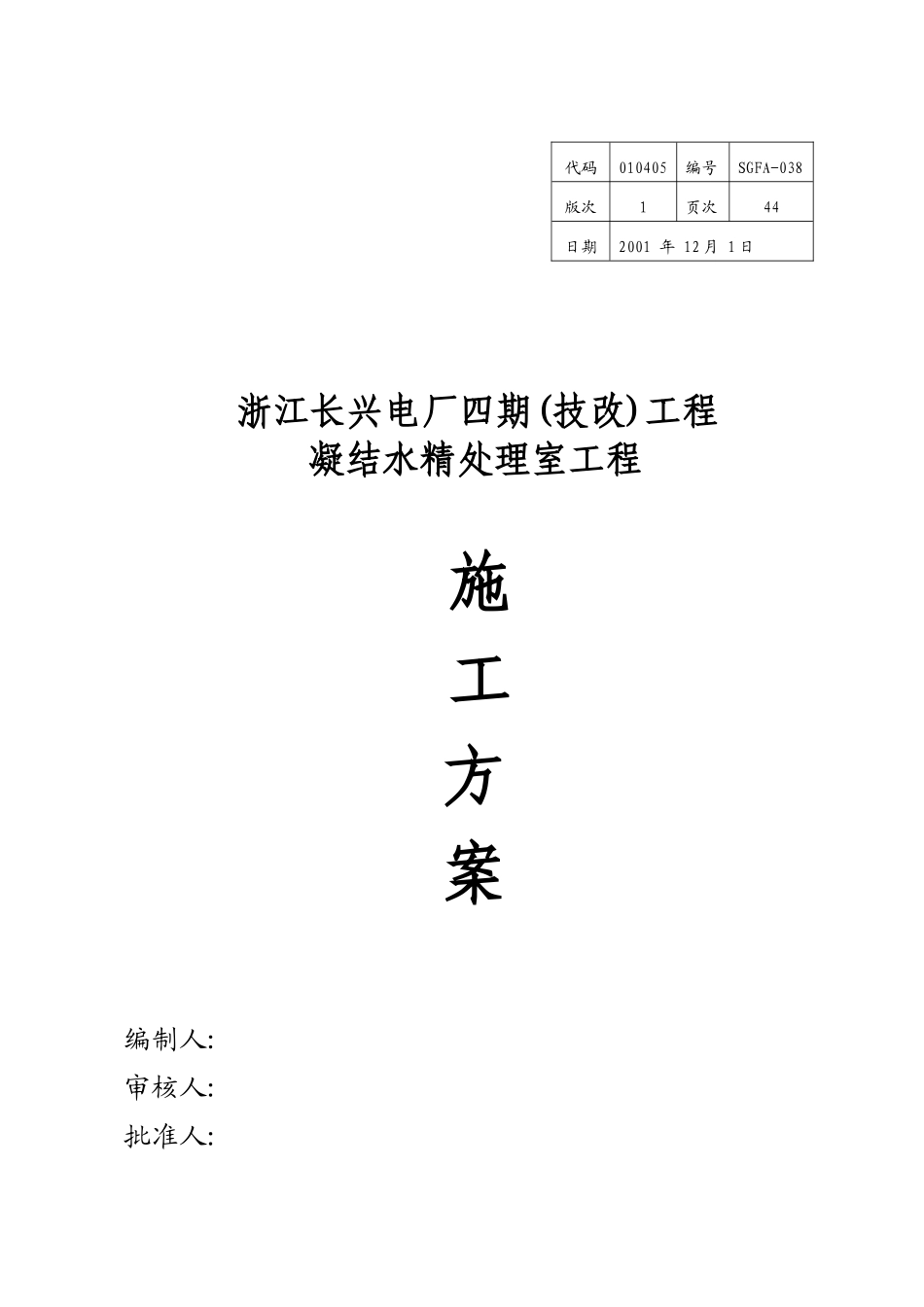

浙江长兴电厂四期(技改)工程凝结水精处理室工程施工方案编制人:审核人:批准人:代码010405编号SGFA-038版次1页次44日期2001年12月1日编制单位：浙江省中兴建设有限责任公司长兴电厂项目经理编制日期：二00一年十二月一日目录一、编制依据二、工程概况三、施工流向及施工顺序四、工程目标及施工准备工作五、主要分部、分项工程的施工方法及技术措施六、工程质量管理及质量保证措施七、安全施工保证措施八、文明施工及环境保护措施附图1：施工进度计划横线图附图2：质量安全管理网络图一、编制依据1、《长兴电厂四期（技改）工程凝结水精处理室F0914S-T03603施工图》；2、《砌体工程施工及验收规范，GB50203-98》；3、《混凝土结构工程及验收规范（GB50204-92》；4、国家现行有关技术及验收规范；5、本公司质保手册，环保手册及程序文件。二、工程概况：1、工程关系：工程名称：浙江长兴电厂四期（技改）凝结水精处理室工程总承包单位：浙江省电力建设总公司设计单位：浙江省电力设计院监理单位：浙江电力建设监理公司施工单位：浙江中兴建设有限责任公司2、设计概况2．1、本工程由凝结水再生设备间、再生废水池、浓酸碱区三个子单元工程组成。2．2、再生设备间为框混结构、设计高度8.710M、建筑面积111.2M2、基础埋置深度-3.50M、墙体防潮层以下采用MU10机制红砖、M5水泥砂浆砌筑、防潮层以上采用MU7.5空心粘土红砖、M5混合砂浆砌筑、防潮层设在-0.050M处、内外墙面为普通抹灰+普通涂料、门窗采用塑钢、砼级配；垫层为C10、基础C20、主体C30、室内有电缆沟及设备基础、屋面防水采用WW-959氯化聚乙稀防水卷材。2．3、再生废水池为现浇钢筋混凝土结构、池底埋置深度为3.70M、混凝土C25抗渗等级W6、垫层C10。2．4、浓酸碱区为框架结构、设计高度6.00M、建筑面积84.2M2、基础埋置深度为-2.50M、室内设备基础采用筏板满堂基础、砼级配：垫层C10、基础C20、主体C25、柱内外及室内顶栅为普通抹灰+耐酸油漆、地面采用花岗岩、屋面防水采用WW-959氯化聚乙稀防水卷材。三、施工流向及施工顺序3、1、施工流向再生设备间和废水池及浓酸碱区结构上完全分开、根据先深后浅的施工顺序及委建方的总体安排、即先施工再生设备间、再施工再生废水池、最后施工浓酸碱区。3、2、施工顺序3、2、1、再生设备间挖土方→浇筑砼垫层→基础钢筋绑扎→支模→浇筑基础砼→砌基础砖→塘渣回填→现浇框架柱梁板→砌主体红砖→屋面工程→设备基础及沟道→地面工程→水电及设备安装→竣工验收。3．2、2、再生废水池挖土方→浇筑砼垫层→扎底板筋→支模→浇捣底板砼→支墙板及顶板模板→扎筋→浇砼→交付安装。3、2、3、浓酸碱区挖土→扎筋→浇基础砼→扎柱筋→支柱梁板模板→扎板筋→浇砼→屋面工程→设备基础→地面工程→水电设备安装→竣工验收。四、工程目标及施工准备工作1、工程目标1．1、质量目标：确保优良；1．2、工期目标：计划90完成；1．3、安全目标：安全事故为零；1．4、文明施工目标：争创标化工地。2、施工进度计划见附表一。3、人力资源准备除项目部主要领导外，配备施工员、质量员、安全员、材料员、钢筋及木工翻样各一名，其它劳动力准备如下：1、劳动力计划表：序号工种人数计划进场时间计划退场时间1泥工15人开工进场竣工退场2钢筋工10人开工分批进场主体完成退场3木工15人开工分批进场主体完成退场4砼工6人砼浇筑进场主体完成退场5架子工4人主体结构开始架子拆完退场6电焊工2人开工进场竣工后分批退场7普工10人开工进场清理待验陆续退场8机械工2人开工进场竣工退场9装饰油漆工5人装饰开始进场竣工退场10水电工3人开工进场竣工退场2、主要机具设备如下：机具设备准备表名称数量名称数量插入式振动器4台钢筋对焊机1台钢筋弯曲机1台平刨1台木工机械1套砼搅拌运输车2辆砂浆机1台全站仪（PTS—V2型）1台机动翻斗车2辆水准仪NA21台钢筋切断机1台PC200挖土机1台主要材料准备见下表：主材备用表材料数量材料数量P.042.5水泥115T碎石475TP.032.5水泥20T钢材28T黄砂644T木材8m3钢模200m2脚手钢管25T大模板400m2五、主要分部、分项工程施工方法及技术措施1、测设、放线工程1.1平面控制1.1.1采用“坐标法”，...
