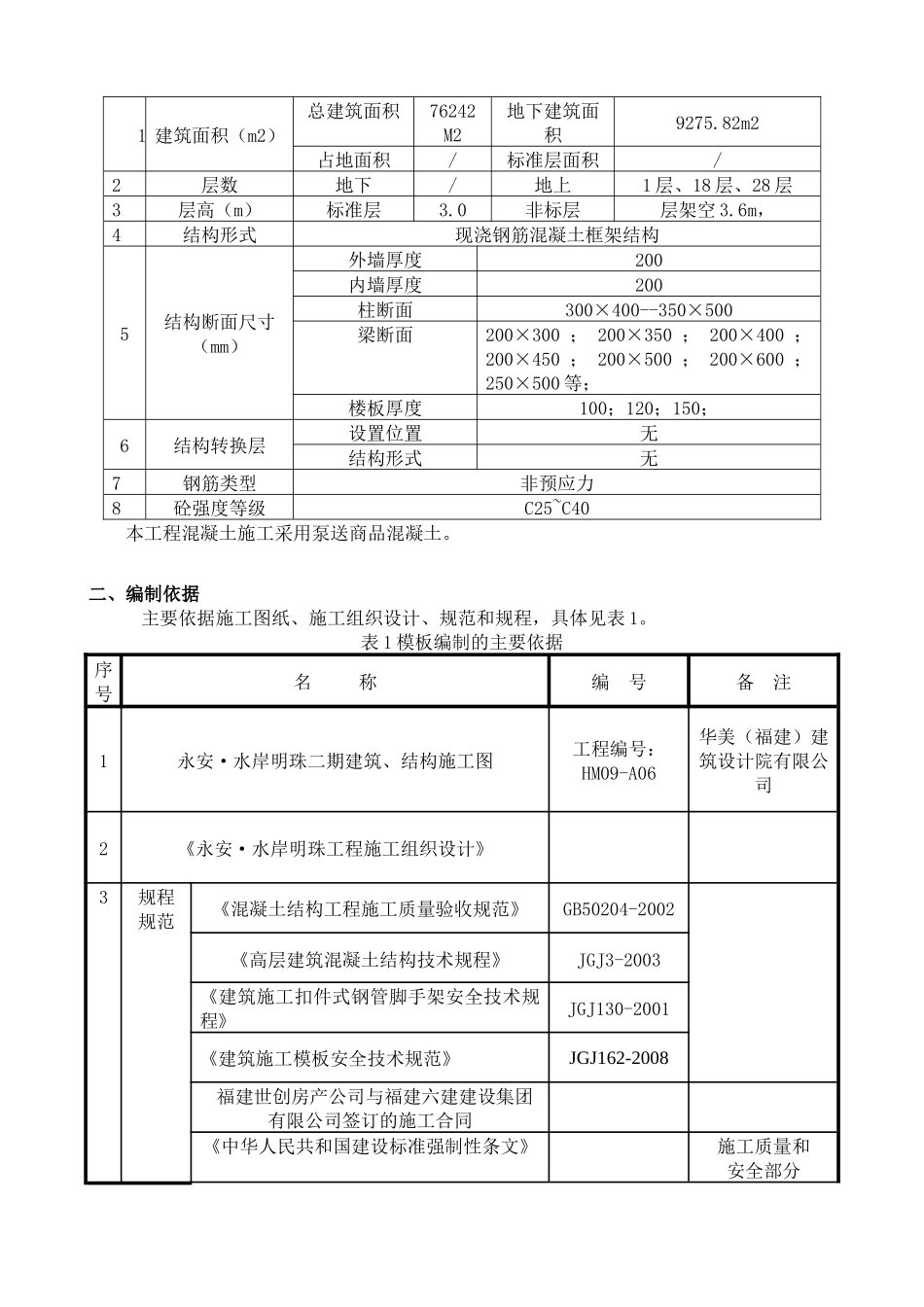

一、工程概况本工程由福建世创房产公司投资建设，华美（福建）建筑设计院设计，福建省闽中地质工程勘察公司勘察，福建省固成建设工程管理有限公司监理，福建六建建设集团有限公司组织施工。1．1设计概况永安水岸明珠二期工程由4幢18层，2幢28层商品房组成。层高3.0米，底层架空层层高3.6米。具体建筑面积及高度见下表。结构断面尺寸基本概况如下表：幢号结构类型层数建筑高度（m）建筑面积（㎡）7#楼框剪1854.69795.998#楼框剪1854.68738.069#楼框剪1854.79135.6810#楼框剪2884.719387.1811#楼框剪2884.719387.1812#楼框剪1854.79797.75地下室框剪14.29275.821建筑面积（m2）总建筑面积76242M2地下建筑面积9275.82m2占地面积/标准层面积/2层数地下/地上1层、18层、28层3层高（m）标准层3.0非标层层架空3.6m，4结构形式现浇钢筋混凝土框架结构5结构断面尺寸（mm）外墙厚度200内墙厚度200柱断面300×400--350×500梁断面200×300；200×350；200×400；200×450；200×500；200×600；250×500等；楼板厚度100；120；150；6结构转换层设置位置无结构形式无7钢筋类型非预应力8砼强度等级C25~C40本工程混凝土施工采用泵送商品混凝土。二、编制依据主要依据施工图纸、施工组织设计、规范和规程，具体见表1。表1模板编制的主要依据序号名称编号备注1永安·水岸明珠二期建筑、结构施工图工程编号：HM09-A06华美（福建）建筑设计院有限公司2《永安·水岸明珠工程施工组织设计》3规程规范《混凝土结构工程施工质量验收规范》GB50204-2002《高层建筑混凝土结构技术规程》JGJ3-2003《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001《建筑施工模板安全技术规范》JGJ162-2008福建世创房产公司与福建六建建设集团有限公司签订的施工合同《中华人民共和国建设标准强制性条文》施工质量和安全部分《福建六建建工集团公司管理制度汇编》《建筑工程施工质量验收统一标准》GB50300-2001《建筑施工手册》第四版福建六建建工集团公司模板施工技术方案编制的统一规定闽六建［2004］技质3号三、施工安排3．1施工部位及工期安排时间部位开始时间结束时间备注年月日年月日7#楼201071520115308#楼201071520113109#楼2010715201151010#楼2010715201152011#楼2010715201152012#楼201071520113203．2劳动组织及职责分工1．根据模板工作量及施工总进度计划安排，配备2个木工班组，每班40∽60人，7#、8#、9#、12#楼为一班，10#、11#楼为一班。2．模板施工纳入项经部质量管理体系，以项目经理为首，技术负责人、专职质检员、施工员及模板班组均按职责和岗位进行模板施工的质量管理。3．本模板施工的所有施工过程需接受项经部质量管理体系的有关人员的监督和管理。四、施工准备4．1材料准备4．1．1原材料性能及质量要求1．柱、梁板模板全部采用地产优质覆面酚醛树脂浸渍复合九层胶合板，板面涂覆热压一层酚醛树脂，规格尺寸为915×1830×18mm，1200×2440×18mm两种，胶合板板边四周均涂封防水油漆，耐磨性强，表面平整光滑，不易吸水受潮变形，使用周期为普通胶合板的3∽5倍，作为柱、梁板等结构的主模板，是控制本工程模板施工工艺的主导因素。2．骨料及搁栅选用50×100mm，100×100mm，75×150mm，120×120mm四种规格方木，经刨光处理后，保证断面一致，腐烂扭裂木材不得使用。柱竖向压骨采用100×100mm方木。3．本工程标准层3.0米，采用木支撑。4．脱模剂采用非油性脱模剂，无毒无污染，工作条件及脱模效果好，砼表面平整光滑，无气眼，不污染砼表面及钢筋，不需处理就可直接使用。模板及支撑实际用量表序号材料名称规格单位数量备注1胶合板915×1830×18mm片约210002方木50×100mmm313003方木100×100mmm36504方木75×150mmm31805钢管Φ48×3.5mm吨806顶、底托/副4000模板工程机具配备表序号名称规格功率数量1锤子重量0.25、0.5802圆盘锯MJ-1063KW2台3手提电锯M651A1.05KW10台4平刨MB-5033KW2台5手电钻钻头直径12-20mm5个6卷尺3M、5M50把7零配件和工具箱6套4．2技术准备1．项经部技术负责人组织项目经理部施工、生产人员熟悉图纸，认真学习掌握施工图纸的内容、要求和特点，同时针对有关施工技术和图纸存在...
