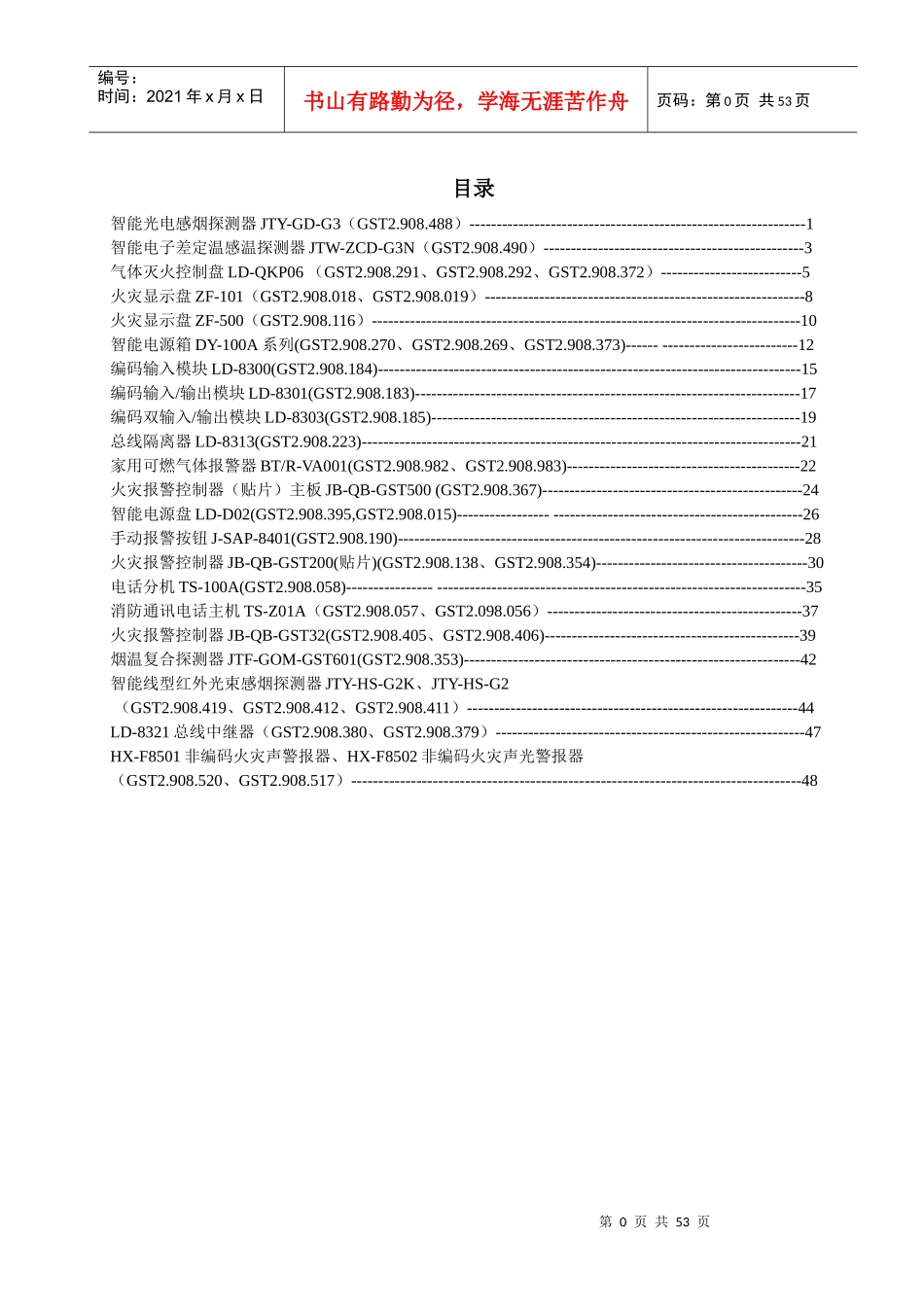

第0页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共53页目录智能光电感烟探测器JTY-GD-G3（GST2.908.488）--------------------------------------------------------------1智能电子差定温感温探测器JTW-ZCD-G3N（GST2.908.490）------------------------------------------------3气体灭火控制盘LD-QKP06（GST2.908.291、GST2.908.292、GST2.908.372）--------------------------5火灾显示盘ZF-101（GST2.908.018、GST2.908.019）-----------------------------------------------------------8火灾显示盘ZF-500（GST2.908.116）-------------------------------------------------------------------------------10智能电源箱DY-100A系列(GST2.908.270、GST2.908.269、GST2.908.373)-------------------------------12编码输入模块LD-8300(GST2.908.184)------------------------------------------------------------------------------15编码输入/输出模块LD-8301(GST2.908.183)-----------------------------------------------------------------------17编码双输入/输出模块LD-8303(GST2.908.185)--------------------------------------------------------------------19总线隔离器LD-8313(GST2.908.223)---------------------------------------------------------------------------------21家用可燃气体报警器BT/R-VA001(GST2.908.982、GST2.908.983)-------------------------------------------22火灾报警控制器（贴片）主板JB-QB-GST500(GST2.908.367)------------------------------------------------24智能电源盘LD-D02(GST2.908.395,GST2.908.015)---------------------------------------------------------------26手动报警按钮J-SAP-8401(GST2.908.190)---------------------------------------------------------------------------28火灾报警控制器JB-QB-GST200(贴片)(GST2.908.138、GST2.908.354)---------------------------------------30电话分机TS-100A(GST2.908.058)------------------------------------------------------------------------------------35消防通讯电话主机TS-Z01A（GST2.908.057、GST2.098.056）-----------------------------------------------37火灾报警控制器JB-QB-GST32(GST2.908.405、GST2.908.406)-----------------------------------------------39烟温复合探测器JTF-GOM-GST601(GST2.908.353)--------------------------------------------------------------42智能线型红外光束感烟探测器JTY-HS-G2K、JTY-HS-G2（GST2.908.419、GST2.908.412、GST2.908.411）-------------------------------------------------------------44LD-8321总线中继器（GST2.908.380、GST2.908.379）---------------------------------------------------------47HX-F8501非编码火灾声警报器、HX-F8502非编码火灾声光警报器（GST2.908.520、GST2.908.517）-----------------------------------------------------------------------------------48第1页共53页第0页共53页总线收码E2PROM总线回码稳压电源单片机实时处理发射电路对讲测试发射控制接收放大迷宫暗室时钟分时供电总线收码E2PROM总线回码稳压电源单片机实时处理发射电路对讲测试发射控制接收放大迷宫暗室时钟分时供电编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页智能光电感烟探测器JTY-GD-G3（GST2.908.488)作者：刘增宏一、原理框图二、工作原理：光电感烟探测器是利用光的反射原理来检测空气中烟雾的浓度，对火灾作出反应。探测器主要是由迷宫1、迷宫2、发射管、接收管及线路板组成。在监控状态下，发射管发出的红外光，只有少部分经迷宫反射后被接收管吸收。当有烟雾进入探测区时，由于烟雾粒子的反射，接收管吸收的光通量将增加，进入接收管的光信号，被接收管转换成电信号，并经放大电路放大，当烟雾达到一定浓度时，接收元件收到的光信号达到预定的阈值，输出报警信号。三、电路组成：光电探测器以PIC16C72A、...
