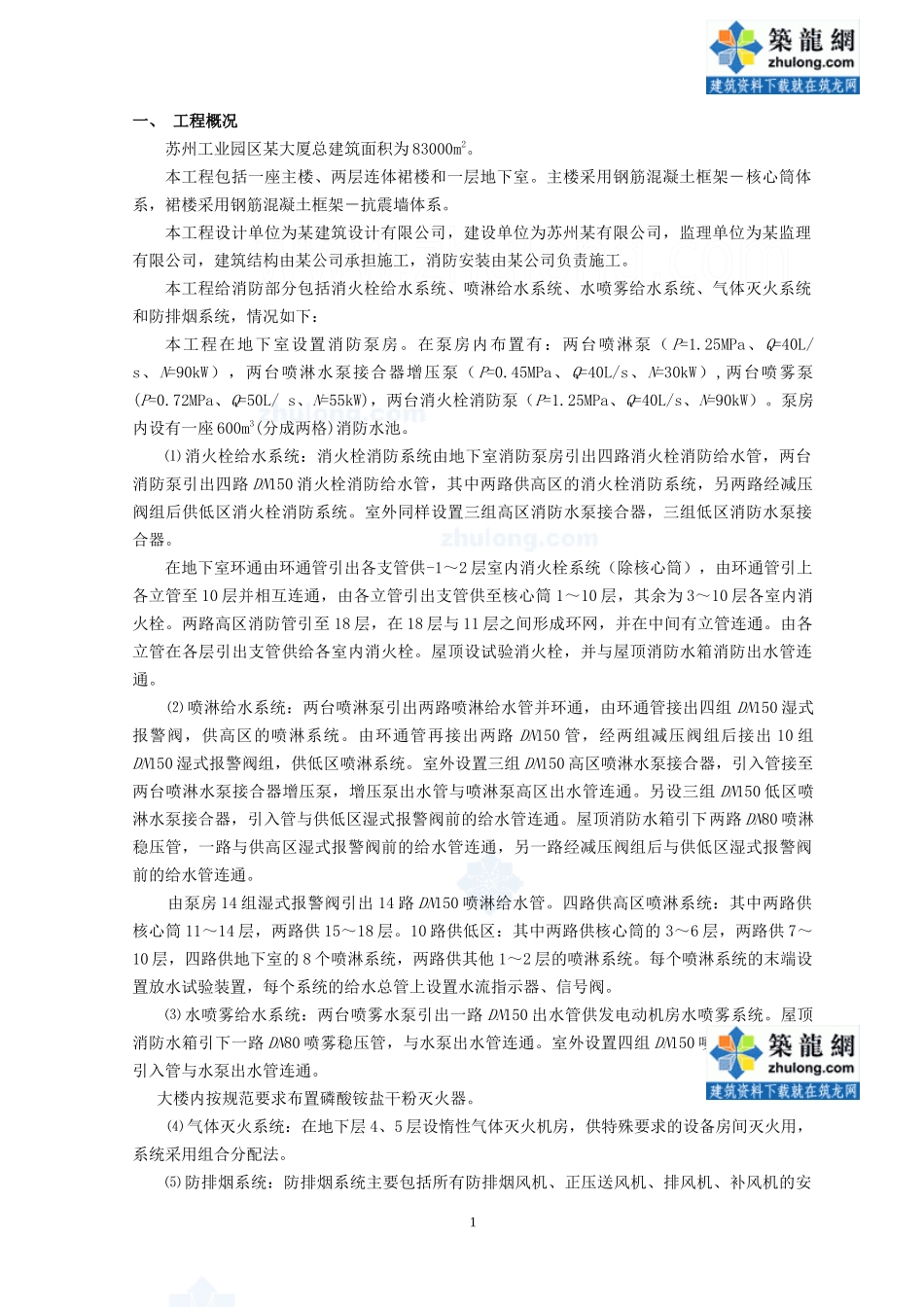

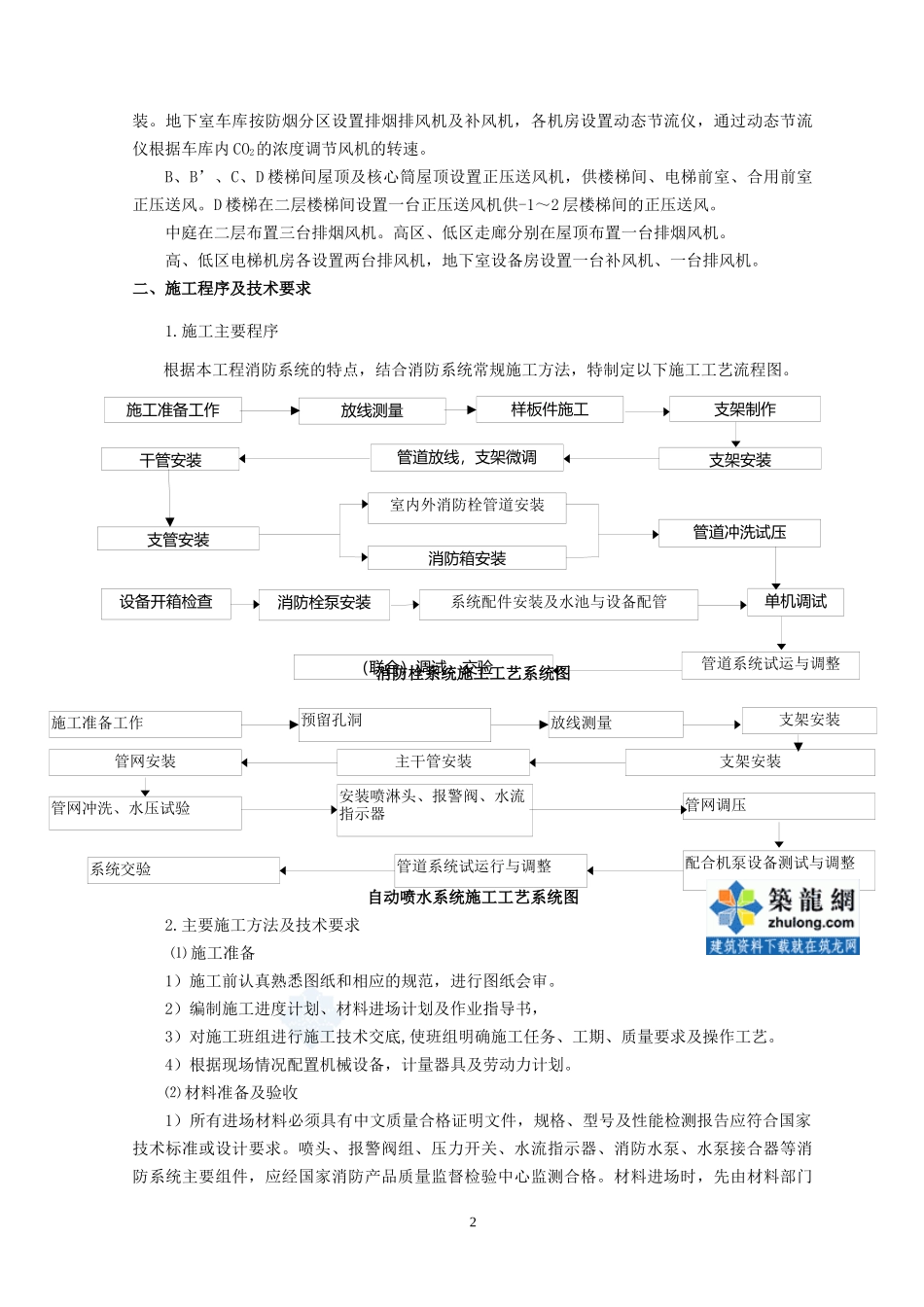

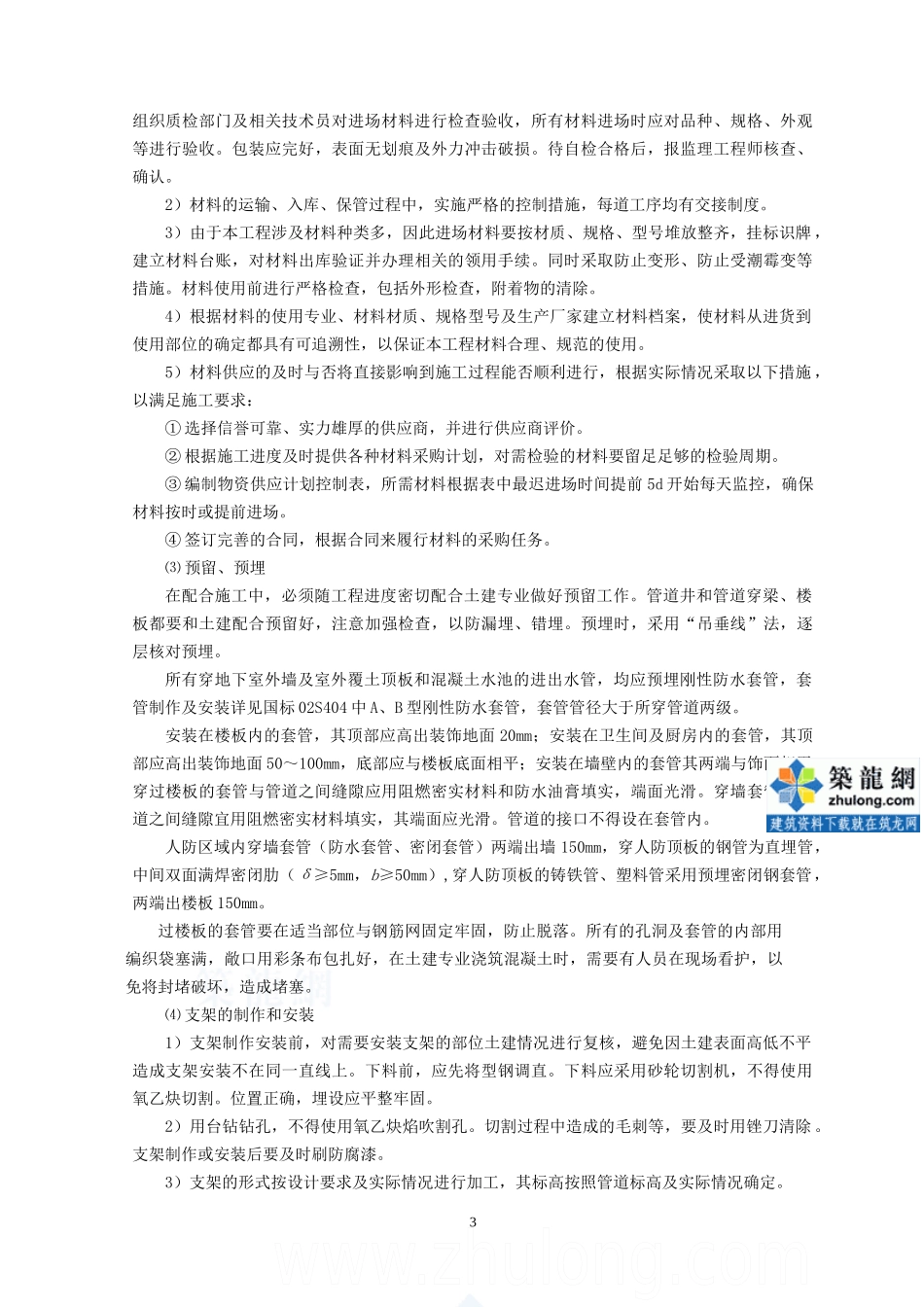

一、工程概况苏州工业园区某大厦总建筑面积为83000m2。本工程包括一座主楼、两层连体裙楼和一层地下室。主楼采用钢筋混凝土框架－核心筒体系，裙楼采用钢筋混凝土框架－抗震墙体系。本工程设计单位为某建筑设计有限公司，建设单位为苏州某有限公司，监理单位为某监理有限公司，建筑结构由某公司承担施工，消防安装由某公司负责施工。本工程给消防部分包括消火栓给水系统、喷淋给水系统、水喷雾给水系统、气体灭火系统和防排烟系统，情况如下：本工程在地下室设置消防泵房。在泵房内布置有：两台喷淋泵（P=1.25MPa、Q=40L/s、N=90kW），两台喷淋水泵接合器增压泵（P=0.45MPa、Q=40L/s、N=30kW）,两台喷雾泵(P=0.72MPa、Q=50L/s、N=55kW)，两台消火栓消防泵（P=1.25MPa、Q=40L/s、N=90kW）。泵房内设有一座600m3(分成两格)消防水池。⑴消火栓给水系统：消火栓消防系统由地下室消防泵房引出四路消火栓消防给水管，两台消防泵引出四路DN150消火栓消防给水管，其中两路供高区的消火栓消防系统，另两路经减压阀组后供低区消火栓消防系统。室外同样设置三组高区消防水泵接合器，三组低区消防水泵接合器。在地下室环通由环通管引出各支管供-1～2层室内消火栓系统（除核心筒），由环通管引上各立管至10层并相互连通，由各立管引出支管供至核心筒1～10层，其余为3～10层各室内消火栓。两路高区消防管引至18层，在18层与11层之间形成环网，并在中间有立管连通。由各立管在各层引出支管供给各室内消火栓。屋顶设试验消火栓，并与屋顶消防水箱消防出水管连通。⑵喷淋给水系统：两台喷淋泵引出两路喷淋给水管并环通，由环通管接出四组DN150湿式报警阀，供高区的喷淋系统。由环通管再接出两路DN150管，经两组减压阀组后接出10组DN150湿式报警阀组，供低区喷淋系统。室外设置三组DN150高区喷淋水泵接合器，引入管接至两台喷淋水泵接合器增压泵，增压泵出水管与喷淋泵高区出水管连通。另设三组DN150低区喷淋水泵接合器，引入管与供低区湿式报警阀前的给水管连通。屋顶消防水箱引下两路DN80喷淋稳压管，一路与供高区湿式报警阀前的给水管连通，另一路经减压阀组后与供低区湿式报警阀前的给水管连通。由泵房14组湿式报警阀引出14路DN150喷淋给水管。四路供高区喷淋系统：其中两路供核心筒11～14层，两路供15～18层。10路供低区：其中两路供核心筒的3～6层，两路供7～10层，四路供地下室的8个喷淋系统，两路供其他1～2层的喷淋系统。每个喷淋系统的末端设置放水试验装置，每个系统的给水总管上设置水流指示器、信号阀。⑶水喷雾给水系统：两台喷雾水泵引出一路DN150出水管供发电动机房水喷雾系统。屋顶消防水箱引下一路DN80喷雾稳压管，与水泵出水管连通。室外设置四组DN150喷雾水泵接合器，引入管与水泵出水管连通。大楼内按规范要求布置磷酸铵盐干粉灭火器。⑷气体灭火系统：在地下层4、5层设惰性气体灭火机房，供特殊要求的设备房间灭火用，系统采用组合分配法。⑸防排烟系统：防排烟系统主要包括所有防排烟风机、正压送风机、排风机、补风机的安1放线测量支架制作干管安装管道放线，支架微调支架安装室内外消防栓管道安装管道冲洗试压支管安装消防箱安装单机调试系统配件安装及水池与设备配管设备开箱检查消防栓泵安装管道系统试运与调整（联合）调试、交验施工准备工作样板件施工预留孔洞放线测量施工准备工作管网安装主干管安装支架安装安装喷淋头、报警阀、水流指示器管网冲洗、水压试验配合机泵设备测试与调整管道系统试运行与调整系统交验管网调压支架安装装。地下室车库按防烟分区设置排烟排风机及补风机，各机房设置动态节流仪，通过动态节流仪根据车库内CO2的浓度调节风机的转速。B、B’、C、D楼梯间屋顶及核心筒屋顶设置正压送风机，供楼梯间、电梯前室、合用前室正压送风。D楼梯在二层楼梯间设置一台正压送风机供-1～2层楼梯间的正压送风。中庭在二层布置三台排烟风机。高区、低区走廊分别在屋顶布置一台排烟风机。高、低区电梯机房各设置两台排风机，地下室设备房设置一台补风机、一台排风机。二、施工程序及技术要求1.施工主要程序根据本工程消防系统的特点，结合消防系统常规施工方法...
