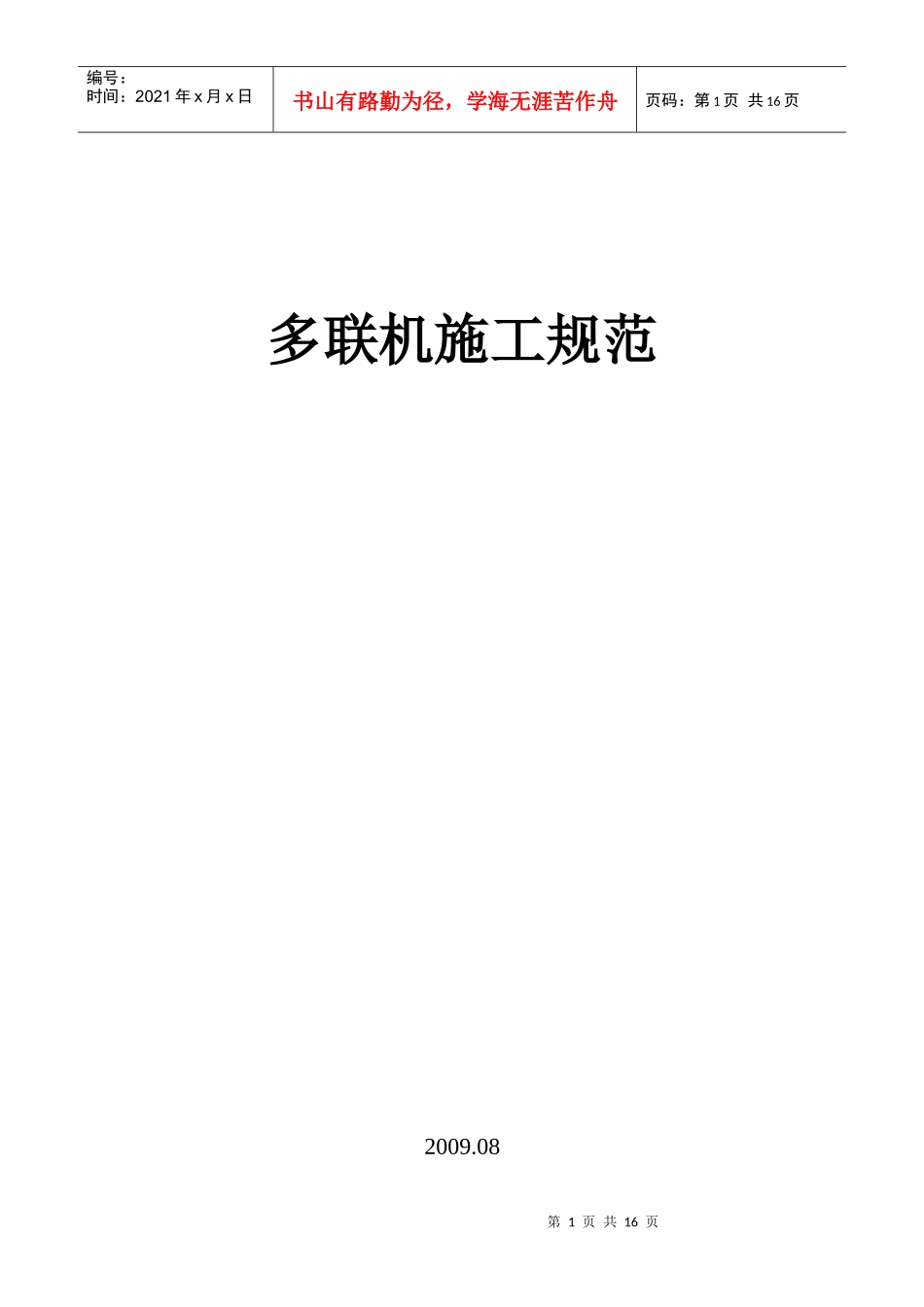

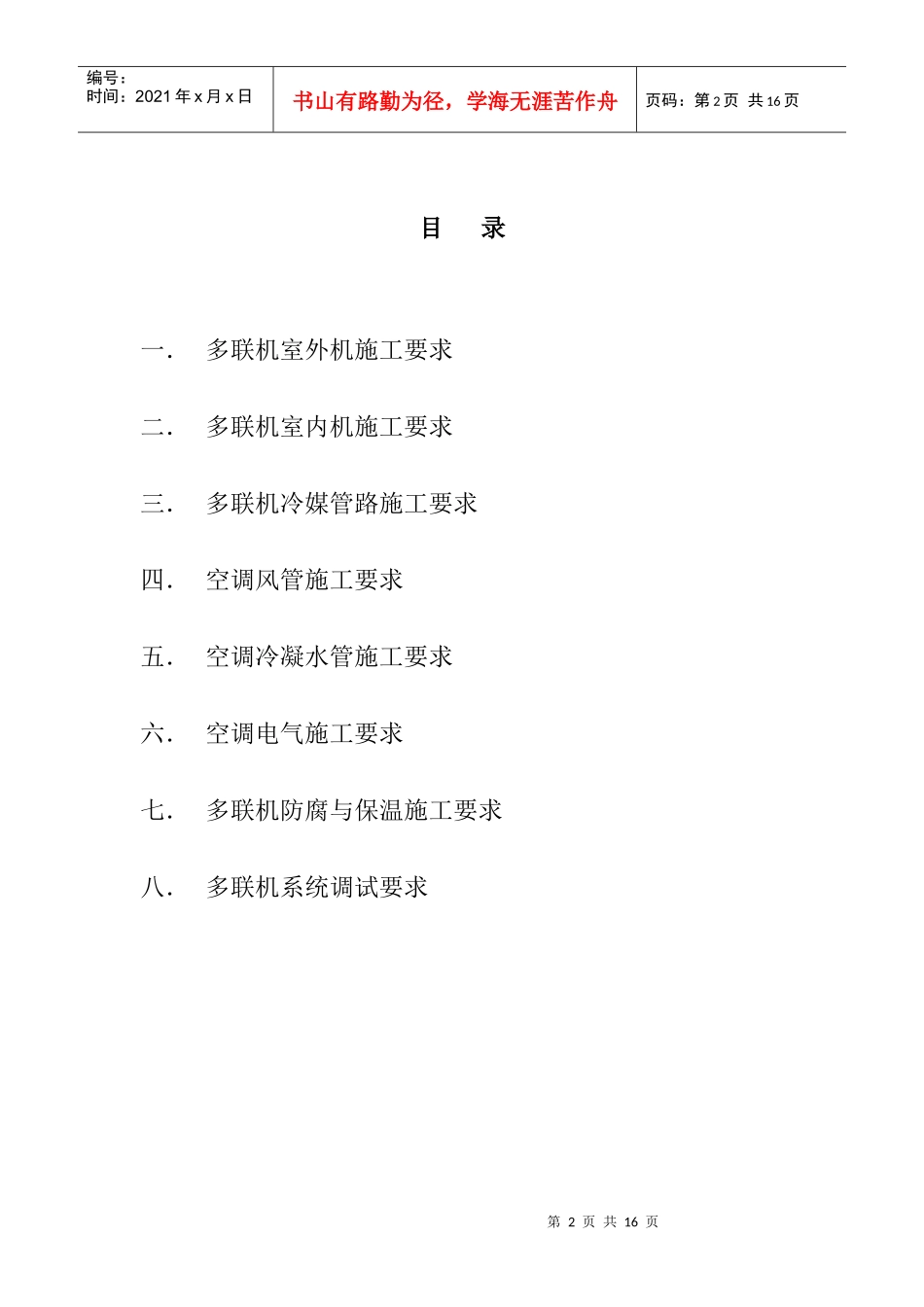

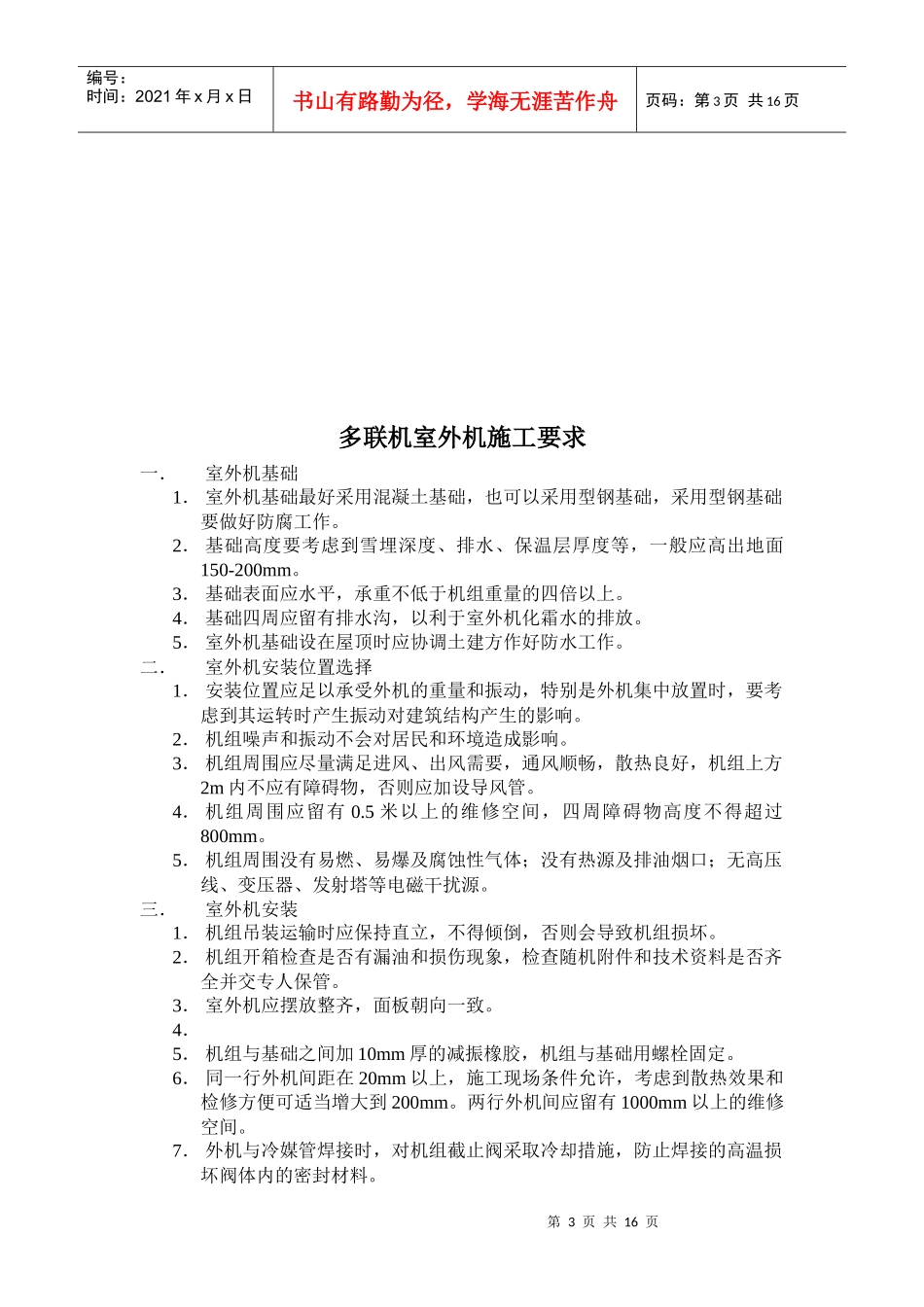

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页多联机施工规范2009.08第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页目录一．多联机室外机施工要求二．多联机室内机施工要求三．多联机冷媒管路施工要求四．空调风管施工要求五．空调冷凝水管施工要求六．空调电气施工要求七．多联机防腐与保温施工要求八．多联机系统调试要求第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页多联机室外机施工要求一．室外机基础1．室外机基础最好采用混凝土基础，也可以采用型钢基础，采用型钢基础要做好防腐工作。2．基础高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200mm。3．基础表面应水平，承重不低于机组重量的四倍以上。4．基础四周应留有排水沟，以利于室外机化霜水的排放。5．室外机基础设在屋顶时应协调土建方作好防水工作。二．室外机安装位置选择1．安装位置应足以承受外机的重量和振动，特别是外机集中放置时，要考虑到其运转时产生振动对建筑结构产生的影响。2．机组噪声和振动不会对居民和环境造成影响。3．机组周围应尽量满足进风、出风需要，通风顺畅，散热良好，机组上方2m内不应有障碍物，否则应加设导风管。4．机组周围应留有0.5米以上的维修空间，四周障碍物高度不得超过800mm。5．机组周围没有易燃、易爆及腐蚀性气体；没有热源及排油烟口；无高压线、变压器、发射塔等电磁干扰源。三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。2．机组开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专人保管。3．室外机应摆放整齐，面板朝向一致。4．5．机组与基础之间加10mm厚的减振橡胶，机组与基础用螺栓固定。6．同一行外机间距在20mm以上，施工现场条件允许，考虑到散热效果和检修方便可适当增大到200mm。两行外机间应留有1000mm以上的维修空间。7．外机与冷媒管焊接时，对机组截止阀采取冷却措施，防止焊接的高温损坏阀体内的密封材料。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页8．机组上方2米内有障碍物时，加装导风管将排风引出。9．室外机原则上不允许安装在有百叶窗封闭的空间内，若必须安装的话，则叶片间距应≥30mm以上，百叶倾斜角在0—15度内，且尽量加大百叶窗的面积。四．室外机汇总管、分歧管安装1．室外机汇总管、分歧管应采用随机附带的合格产品，绝对不允许使用三通配件和现场焊接三通。2．汇总管、分歧管的型号及流量应符合机组性能和设计要求。3．第一汇总管（最大汇总管）应离主机最近，第一汇总管到末端子机的配管长度≤5米，两外机之间均油管长度≤5米。4．汇总管、分歧管保温使用随机附带的材料进行保温，以确保保温效果。多联机室内机施工要求一．室内机位置选择1．安装位置应能够承受内机的重量及运行时产生的振动。2．保证房间的气流组织均匀，不会产生死角。3．内机运行时产生噪音，尤其是高静压风管机运行时噪音较大，可以考虑安装在专用机房、楼梯间等场所。（如有高静压风管机运行时噪音较大，且位置已确定，无法解决，可采用加静压箱或设备外面再加隔音材料的方法来解决）4．考虑冷媒配管配线最短，并方便连接。5．风管机送回风管1.5米范围内无障碍物，防止气流短路，送、回风在同一房间。6．内机安装位置确定后，一定要得到甲方确认，以免出现问题时各方推诿扯皮。二．室内机的安装高度1．室内机的安装高度直接影响到空调效果，尤其是冬季制热时，高度太高热风吹不下来。2．2匹嵌入机不应超过2.7米，3匹不应超过3米。3．卡式机、风管机风口离地面不应超过3米。4．当高度超过以上要求时，应提高机组静压加装辅助电加热。三．室内机安装1．开箱检查机组有无损伤，随机附件和技术资料是否齐全，并有专人保管。2．吊架安装平稳、牢固，吊杆不应自由摆动，当吊杆长度≥6米时，应采用角钢作吊杆。3．吊杆与托盘相连应采用双螺母紧固，下面加弹簧减振垫圈。四．室内机检修口1．室内机附...
