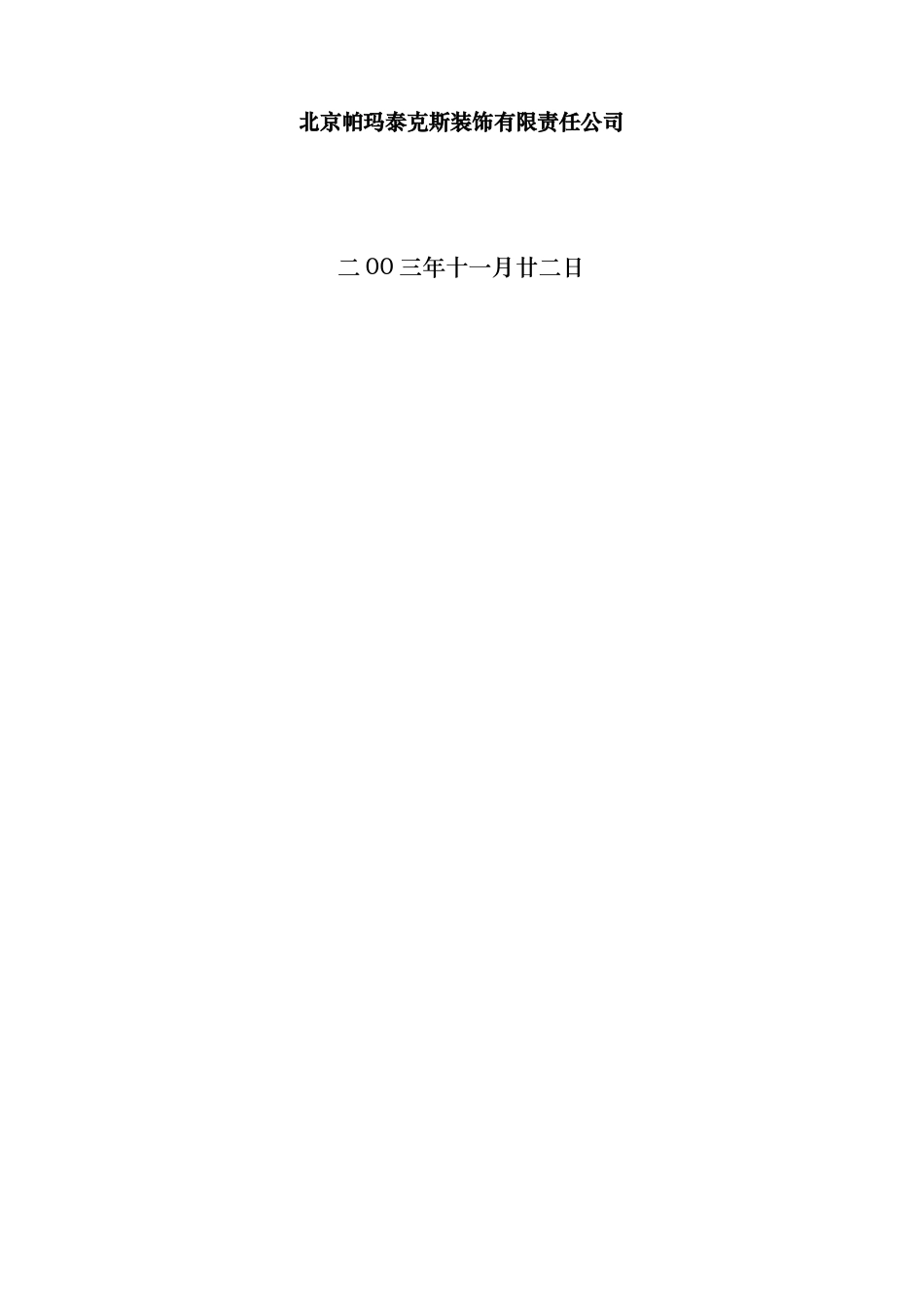

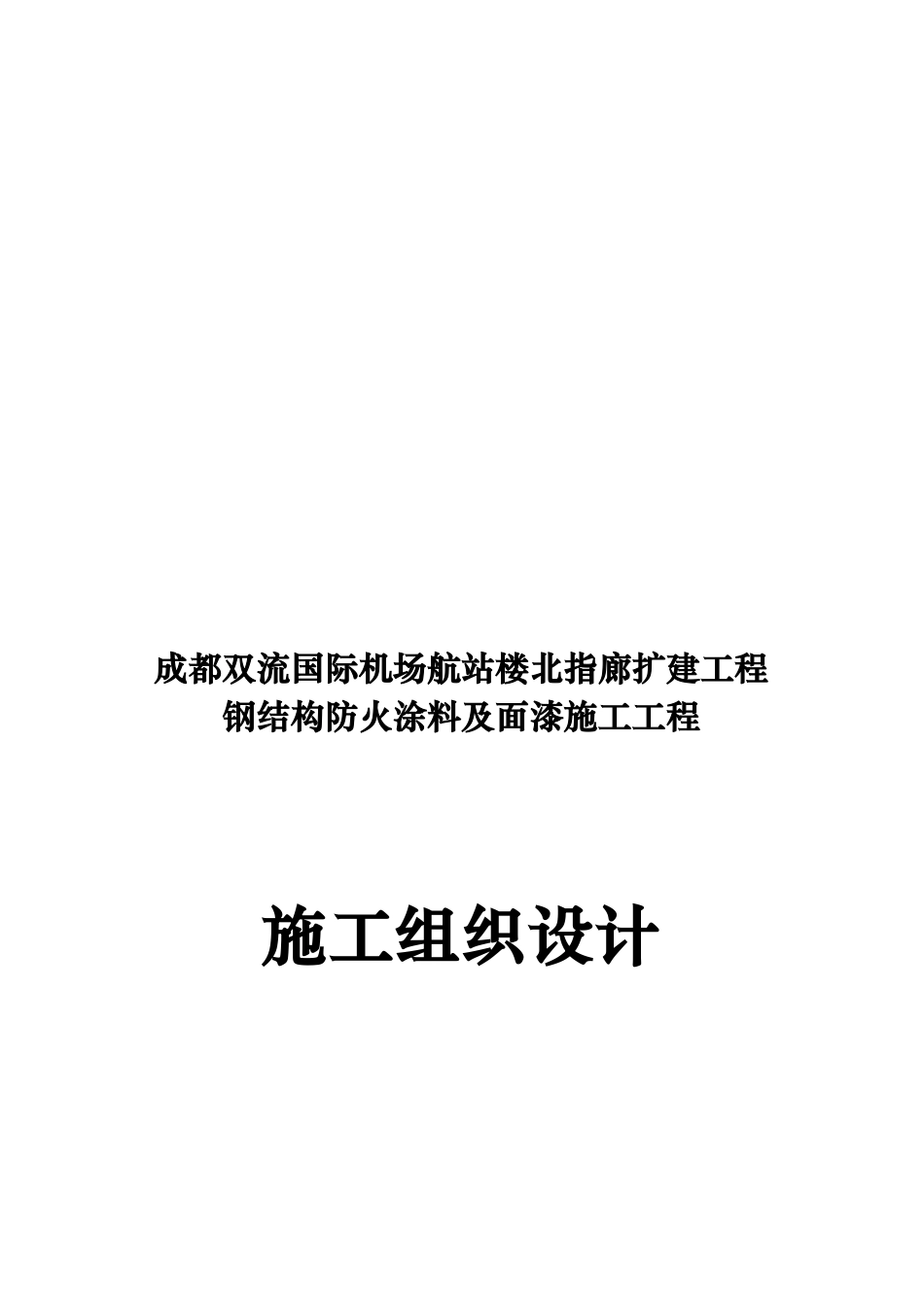

成都双流国际机场航站楼北指廊扩建工程钢结构防火涂料及面漆施工工程施工组织设计北京帕玛泰克斯装饰有限责任公司二00三年十一月廿二日目录1.工程概况成都双流国际机场航站楼北指廊工程位于四川省成都市双流国际机场内，总用地面积约0.5万m2。其屋顶是网架钢结构。根据合同规定，施工范围为：成都双流国际机场北指廊钢结构防火涂料、面漆、环氧云铁中间漆供应及施工。本文件为成都双流国际机场航站楼北指廊工程防火涂料及面漆施工项目文件的施工文件之一。本文件详细说明了材料供应计划、施工进度计划、计划网络图、人员计划（包括项目部的组成）、场地及临设需求计划和规划、技术措施及设备计划、半成品及成品保护计划、水电需求计划、质量保障方案、安全保障方案、交叉施工的协调措施和文明施工的管理等施工组织和计划内容。本文件力图将质量管理和ISO9000质量管理体系等先进的管理思想、方法及要求贯彻落实到本项目的工程管理实践中去，以施工计划为主线,以施工安全、工程质量和进度管理为重点，对人力、设备和技术措施进行充分、合理和有计划的配置，利用施工作业指导书、质检作业指导书、工序质检控制单、施工安保作业指导书等作业规范和管理工具对工程施工实施全过程、全方位控制。从“计划、组织、执行、协调、监督”等五个层次和“安全、质量、进度、形象、降耗”等五个方面充分体现和诠释我公司“铸精品，扬品牌，对业主负责。”的成都双流国际机场扩建工程航站楼北指廊广州白云国际机场结构防火工程管理的核心理念。2.施工进度计划图2.1.工程量(见表1)表1工程量一览表单位:㎡区域环氧云铁中间漆的施工防火涂料的施工面漆的涂装耐火极限：1.5小时屋顶钢结构11323㎡10867㎡11323㎡2.3施工内容及进度安排2.3.1现场施工内容①完成与钢结构制安单位就中间漆施工工作面的交接；②对施工区域进行清洁，再进行中间漆、防火涂料和面漆的涂装；③防火涂料涂装分5遍完成；④中间漆和面漆涂装分2遍完成。2.3.2工期安排根据该项目钢结构安装进展情况，经过与甲方协商，结合我公司具体情况，对施工工期初步安排如下。①进场及中间漆涂装：2003年11月20日-2003年12月1日；②防火涂料涂装：2003年12月2日-2003年12月30日；③面漆涂装：待其它工序完工后再涂装，以监理通知的日期为准。④自检、整改、资料整理：2003年12月25日-2004年1月10日；总工期为：50天即：2003年11月20日-2004年1月10日(注：具体施工日期以业主、监理通知为准)。2.3.3进度安排说明①在工程正式开工前应会同总包、监理对我方可开展的工作面进行确认，并对其它工作面的交接时间做出安排，以便于涂装工作的顺利展开；②集中安排施工，有利于安排人力、设备，在短期内完成大面积工程。2.4施工进度计划图（见图1）3.施工区域及说明3.1施工区域根据合同规定，施工范围为：成都双流国际机场北指廊钢结构防火涂料、面漆、环氧云铁中间漆供应及施工。故施工区域应为整个钢结构制造安装的施工范围。3.1临设布置为便于工人的统一调度、管理，我公司将搭设临设，临时设施有库房、办公室、宿舍、食堂、等本次工程施工过程中所必须的设施。4.涂料供应及施工的组织及方案、施工程序、说明和附图4.1.涂料供应计划表2涂料需求计划表材料名称及型号用途厚度μm耗量kg/m2面积m2用量kg理论损耗比实际环氧云铁中间漆中间漆400.131.050.1365113231545.6UnithermES38091超薄膨胀型防火涂料室内防火10201.841.051.9321086720995.04专用稀释剂稀释剂实际用量0.19kg/m2108672064.73Unitherm7854丙烯酸聚氯乙烯面漆面漆800.31.150.35113233963.05专用稀释剂稀释剂实际用量0.03kg/m211323339.69表3防火涂料供应进度计划表进度安排(单位:kg)材料名称及型号时间点总量kg12月5日前12月25日前环氧云铁中间漆1550kg—1545.6UnithermES38091超薄膨胀型防火涂料21000kg—20995.04专用稀释剂2065kg—2064.73Unitherm7854丙烯酸聚氯乙烯面漆—3975kg3963.05专用稀释剂—340kg339.694.2.施工组织及人力计划4.2.1.施工组织体系4.2.1.1项目部机构图(见图4)公司管理层图4项目部机构图4.2.1.2项目管理机构管理职责⑴工程部按“组织、监督、执法、协调”“八字...
