“连云港行政中心”入口雨蓬钢结构计算书VIP专享VIP免费

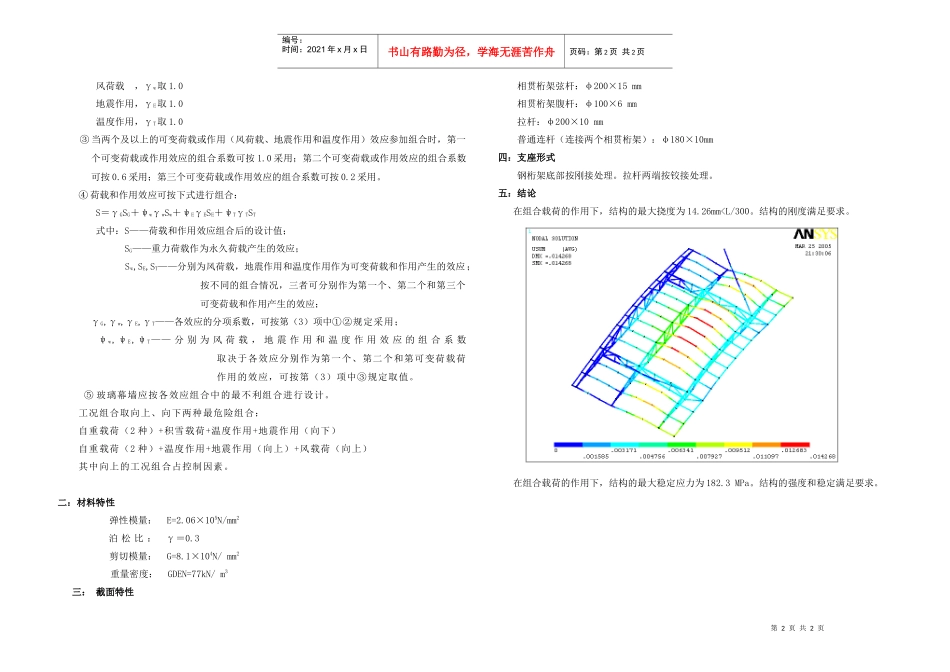

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页“连云港行政中心”入口雨蓬钢结构计算书一：模型简化及荷载汇集1.结构概况和单元简化该雨蓬位于标高13.500米。雨蓬采用相贯钢桁架作为钢龙骨，斜向设钢拉杆。计算时整体建模，考虑钢结构的整体作用。本次计算采用有限元程序ANSYS，该程序对空间结构非常敏感，获得中国建筑科学院认可。2.荷载汇集（1）钢结构自重钢结构的自重由有限元程序自动计算。（2）覆盖玻璃及附件自重取为0.30kN／m2。（3）积雪载荷地区取为0.40kN／m2。（4）风荷载（如上所述，按规范选取，按50年设计）Wk＝βZ·μS·μZ·WO式中：Wk－风荷载标准值（kN／m2）；βgz－考虑瞬时风压的阵风系数，取2.02；μs－风荷载体型系数取-2（由新荷载规范得到）；μz－风压高度变化系数取0.74；W0－基本风压，取0.55kN／m2。C类地貌风压实际为-1.647KN/M2。（5）温度作用钢结构温度变化范围为±40℃,线膨胀系数为1.2x10-5。由有限元程序自动计算。（6）地震作用QE＝βE·αmax·G式中αmax——水平地震影响系数最大值，七度抗震设计取0.08；βE——动力放大系数，取5.0。地震荷载等效在相关杆件上。3荷载组合根据《建筑结构荷载规范》（GB50009-2001），结合本工程的特点和地区地理环境，各分项系数和组合系数选择如下：①进行幕墙构件、连接件和预埋件承载力计算时：重力荷载，γG取1.2风荷载，γw取1.4地震作用，γE取1.3温度作用，γT取1.2②进行位移和挠度计算时重力荷载，γG取1.0第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页风荷载，γw取1.0地震作用，γE取1.0温度作用，γT取1.0③当两个及以上的可变荷载或作用（风荷载、地震作用和温度作用）效应参加组合时，第一个可变荷载或作用效应的组合系数可按1.0采用；第二个可变荷载或作用效应的组合系数可按0.6采用；第三个可变荷载或作用效应的组合系数可按0.2采用。④荷载和作用效应可按下式进行组合：S＝γGSG＋ψwγwSw＋ψEγESE＋ψTγTST式中：S——荷载和作用效应组合后的设计值；SG——重力荷载作为永久荷载产生的效应；Sw,SE,ST——分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；按不同的组合情况，三者可分别作为第一个、第二个和第三个可变荷载和作用产生的效应；γG,γw,γE,γT——各效应的分项系数，可按第（3）项中①②规定采用；ψw,ψE,ψT——分别为风荷载，地震作用和温度作用效应的组合系数取决于各效应分别作为第一个、第二个和第可变荷载荷作用的效应，可按第（3）项中③规定取值。⑤玻璃幕墙应按各效应组合中的最不利组合进行设计。工况组合取向上、向下两种最危险组合：自重载荷（2种）+积雪载荷+温度作用+地震作用（向下）自重载荷（2种）+温度作用+地震作用（向上）+风载荷（向上）其中向上的工况组合占控制因素。二：材料特性弹性模量：E=2.06×105N/mm2泊松比：γ＝0.3剪切模量：G=8.1×104N/mm2重量密度：GDEN=77kN/m3三：截面特性相贯桁架弦杆：φ200×15mm相贯桁架腹杆：φ100×6mm拉杆：φ200×10mm普通连杆（连接两个相贯桁架）：φ180×10mm四：支座形式钢桁架底部按刚接处理。拉杆两端按铰接处理。五：结论在组合载荷的作用下，结构的最大挠度为14.26mm
