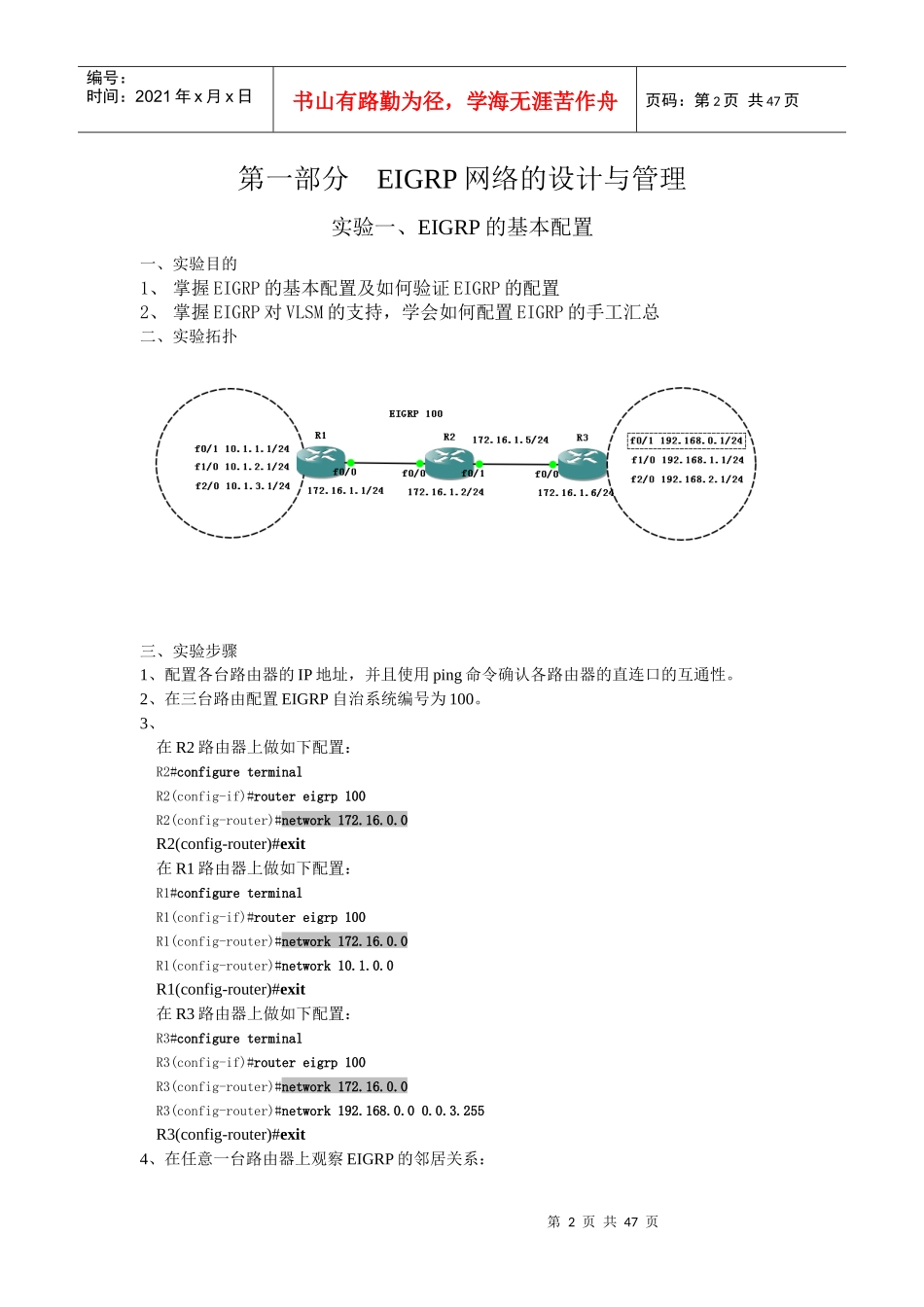

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页《路由原理与技术》实验指导书邵雪梅编写适用专业：网络工程专业滁州学院计算机科学与技术系2010年3月第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页第一部分EIGRP网络的设计与管理实验一、EIGRP的基本配置一、实验目的1、掌握EIGRP的基本配置及如何验证EIGRP的配置2、掌握EIGRP对VLSM的支持，学会如何配置EIGRP的手工汇总二、实验拓扑三、实验步骤1、配置各台路由器的IP地址，并且使用ping命令确认各路由器的直连口的互通性。2、在三台路由配置EIGRP自治系统编号为100。3、在R2路由器上做如下配置：R2#configureterminalR2(config-if)#routereigrp100R2(config-router)#network172.16.0.0R2(config-router)#exit在R1路由器上做如下配置：R1#configureterminalR1(config-if)#routereigrp100R1(config-router)#network172.16.0.0R1(config-router)#network10.1.0.0R1(config-router)#exit在R3路由器上做如下配置：R3#configureterminalR3(config-if)#routereigrp100R3(config-router)#network172.16.0.0R3(config-router)#network192.168.0.00.0.3.255R3(config-router)#exit4、在任意一台路由器上观察EIGRP的邻居关系：第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页R2#showipeigrp100neighborsIP-EIGRPneighborsforprocess100HAddressInterfaceHoldUptimeSRTTRTOQSeq(sec)(ms)CntNum1172.16.1.6Fa0/11300:47:4431318780270172.16.1.1Fa0/01400:47:453261956028其中：列H指出邻居学习的顺序,Address指出邻居地址，Interface指出邻居所在本地接口。5、在任意一台路由器上查看路由器，确认路由：R2#showiprouteGatewayoflastresortisnotset172.16.0.0/30issubnetted,2subnetsC172.16.1.4isdirectlyconnected,FastEthernet0/1C172.16.1.0isdirectlyconnected,FastEthernet0/010.0.0.0/24issubnetted,3subnetsD10.1.3.0[90/30720]via172.16.1.1,00:13:55,FastEthernet0/0D10.1.2.0[90/30720]via172.16.1.1,00:13:55,FastEthernet0/0D10.1.1.0[90/30720]via172.16.1.1,00:13:55,FastEthernet0/0D192.168.0.0/24[90/30720]via172.16.1.6,00:26:14,FastEthernet0/1D192.168.1.0/24[90/30720]via172.16.1.6,00:03:43,FastEthernet0/1D192.168.2.0/24[90/30720]via172.16.1.6,00:03:43,FastEthernet0/16、在R1/R3上开启自动汇总，观察其不同。7、EIGRP也可以进行手工地址总结。手工地址总结，可以有效的减少路由表的大小。比如在R2上的路由中关于R3的192.168.*.*的网络显示为三条具体路由，可以在R3上进行如下配置，减少路由通告条目。R3(config)#interfaceserail1/0R3(config-if)#ipsummaryeigrp100192.168.0.0255.255.252.0R3(config-if)#exit8、观察R2路由器的路由表:9、在R2上使用通配符掩码进行配置EIGRP:R2(config)#noroutereigrp50R2(config)#routereigrp50R2(config-router)#network172.16.1.00.0.0.3R2(config-router)#exit10、在R2确认邻居，此处仅发现与R1建立了邻居关系。IP-EIGRPneighborsforprocess100HAddressInterfaceHoldUptimeSRTTRTOQSeq(sec)(ms)CntNum0172.16.1.1Fa0/01400:47:453261956028四、调试试验1、showiproute2、showipprotocols第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页3、showipeigrpneighborsR2#showipeigrpneighborsIP-EIGRPneighborsforprocess1HAddressInterfaceHoldUptimeSRTTRTOQSeq(sec)(ms)CntNum1192.168.23.3Se0/0/11200:11:0571140050192.168.12.1Se0/0/01200:11:297114003以上输出各字段的含义如下:①H:表示与邻居建立会话的顺序；②Address:邻居路由器的接口地址；③Interface:本地到邻居路由器的接口；④Hold:认为邻居关系不存在所能等待的最大时间；⑤Uptime:从邻居关系建立到目前的时间；⑥SRTT:是向邻居路由器发送一个数据包以及本路由器收到确认包的时间；⑦RTO:路由器在重新传输包之前...
