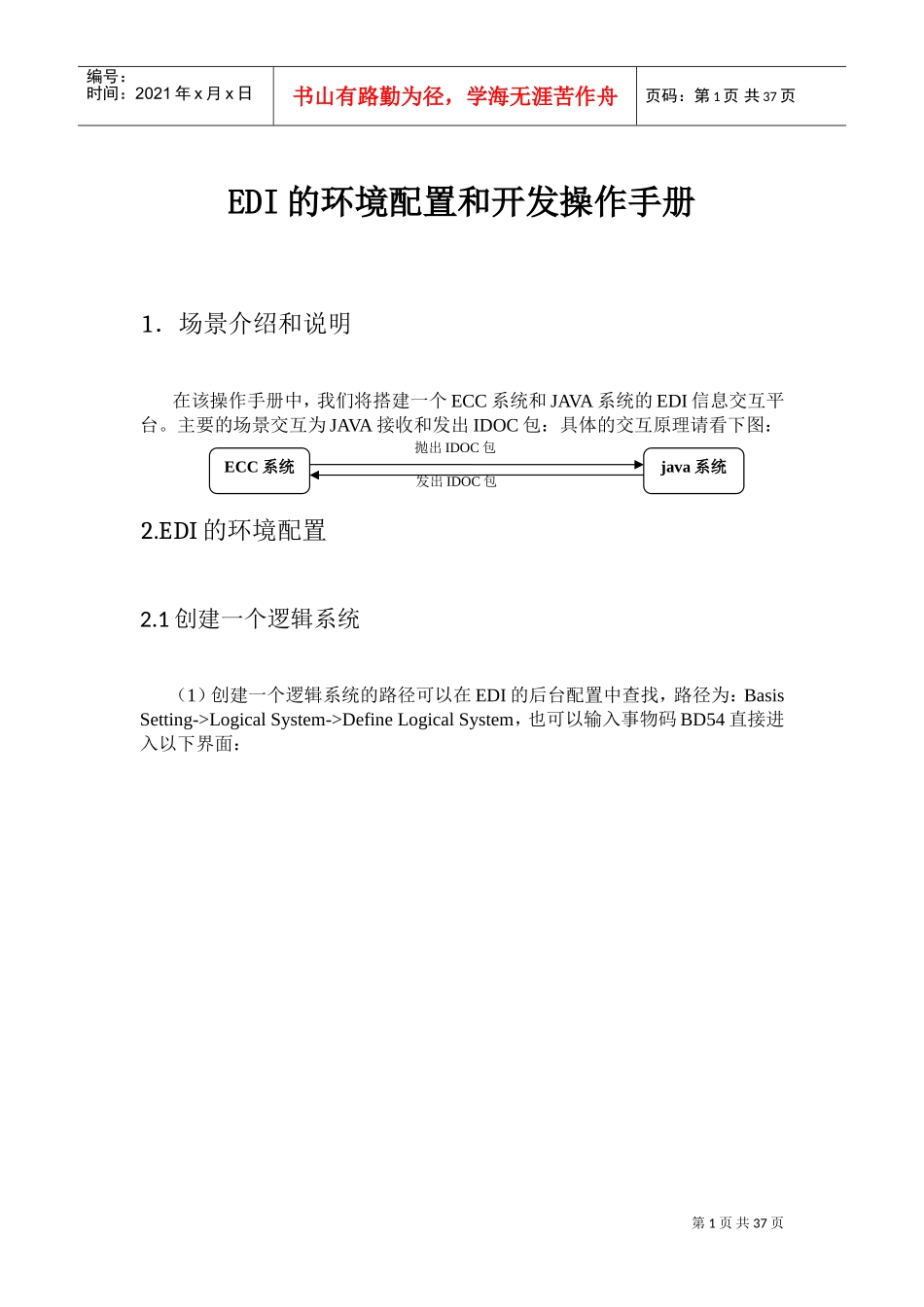

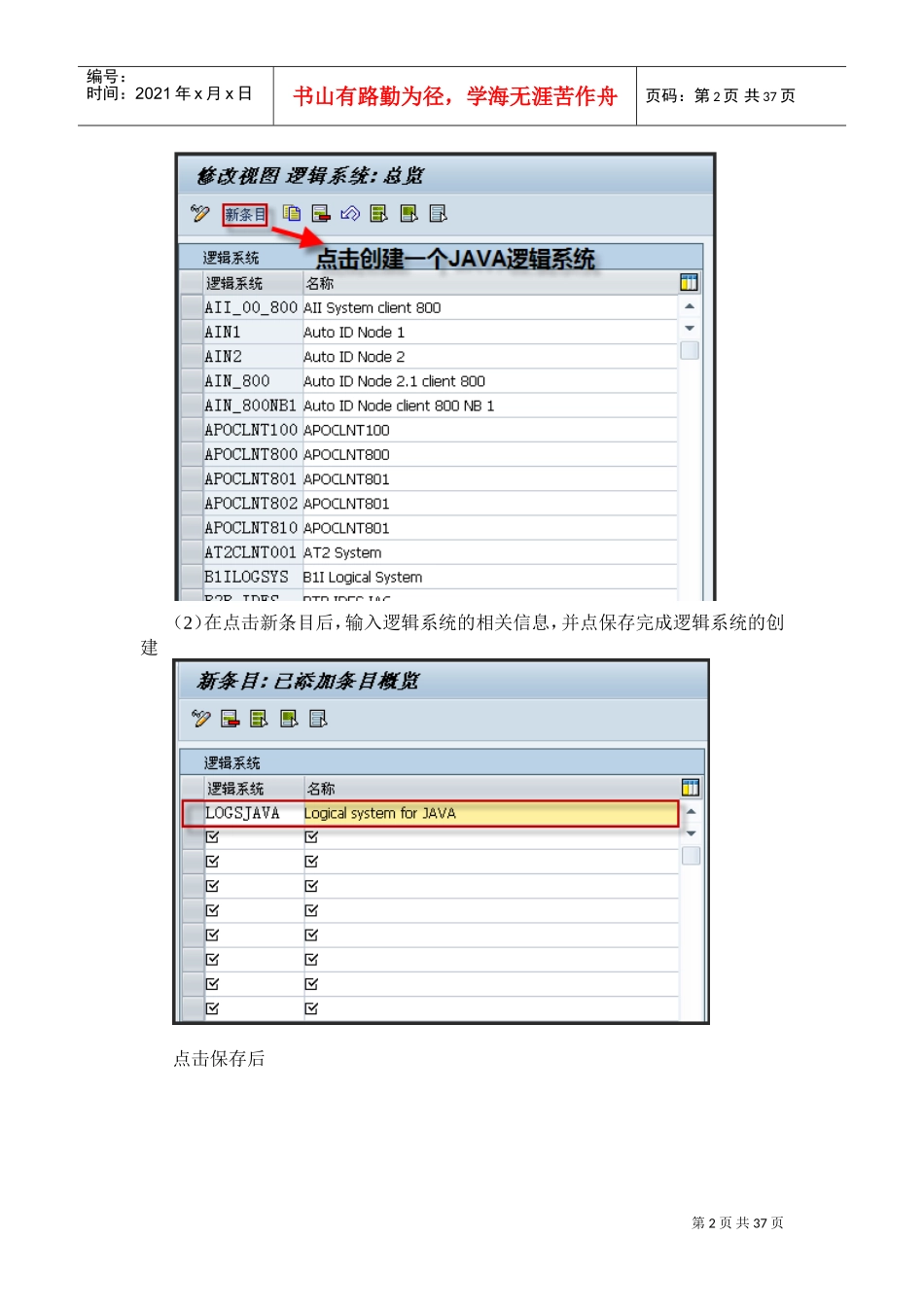

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页EDI的环境配置和开发操作手册1．场景介绍和说明在该操作手册中，我们将搭建一个ECC系统和JAVA系统的EDI信息交互平台。主要的场景交互为JAVA接收和发出IDOC包：具体的交互原理请看下图：2.EDI的环境配置2.1创建一个逻辑系统（1）创建一个逻辑系统的路径可以在EDI的后台配置中查找，路径为：BasisSetting->LogicalSystem->DefineLogicalSystem，也可以输入事物码BD54直接进入以下界面：ECC系统java系统抛出IDOC包发出IDOC包第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页（2）在点击新条目后，输入逻辑系统的相关信息，并点保存完成逻辑系统的创建点击保存后第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页点击确认。2.2激活SAPWorkFlow你可以输入事物码：SWU3来激活SAPWorkFlow的操作：激活WorkFlow相关组件第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页2.3激活IDOC事件-事件接收器（1）激活IDOC事件接收器的事物码为：OYEB（2）点击‘是’第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页2.4设置IDOC管理设置IDOC管理的事物码：OYEA第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页2.5创建RFCDestination这里需要创建2个RFCDestination：一个指向ECC本系统的（类型为3），一个是指向外部的JAVA系统的（类型为T），创建事物码：SM59（1）创建本系统RFC（类型为3）第7页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页输入相关信息测试第8页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共37页（2）创建连接JAVA的RFCDestination（类型为T）输入相关信息第9页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共37页激活UNICODE第10页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共37页2.6定义文件端口根据创建的RFCDestination，定义文件端口的事物码：WE21（1）创建ECC发送IDOC包的端口输入相关信息第11页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共37页选择相应的RFCDestination（2）创建ECC接收IDOC端口点击创建第12页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共37页输入相关信息确认，指定RFCDestination第13页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共37页保存3.IDOC的开发首先，我们来看看IDOC的一个事物代码大全：查看事物码WEDI第14页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共37页3.1IDOC段的开发IDOC段开发的事物码为WE31，路径：菜单路径:工具à业务通讯àIDOC基础à开发àIDOC部分点击创建后，录入以下信息第15页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共37页选择相应的开发类，保存3.2IDOC类型的开发事物码:WE30菜单路径:工具à业务通讯àIDOC基础à开发àIDOC类型第16页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共37页点击创建后，填写描述信息选择确认后，为IDOC类型分配段，点击创建第17页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共37页分配刚创建的段类型选择确认，保存并分配开发包第18页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共37页3.3创建消息类型事物码:WE81菜单路径:工具à业务通讯àIDOC基础à开发à消息类型点击新建条目：填入相关信息，点击保存3.4建立关联（IdocType,MessageType）事物码:WE82菜单路径:工具à业务通讯àIDOC基础à开发àIDOC类型/消息点击新条目：第19页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共...
