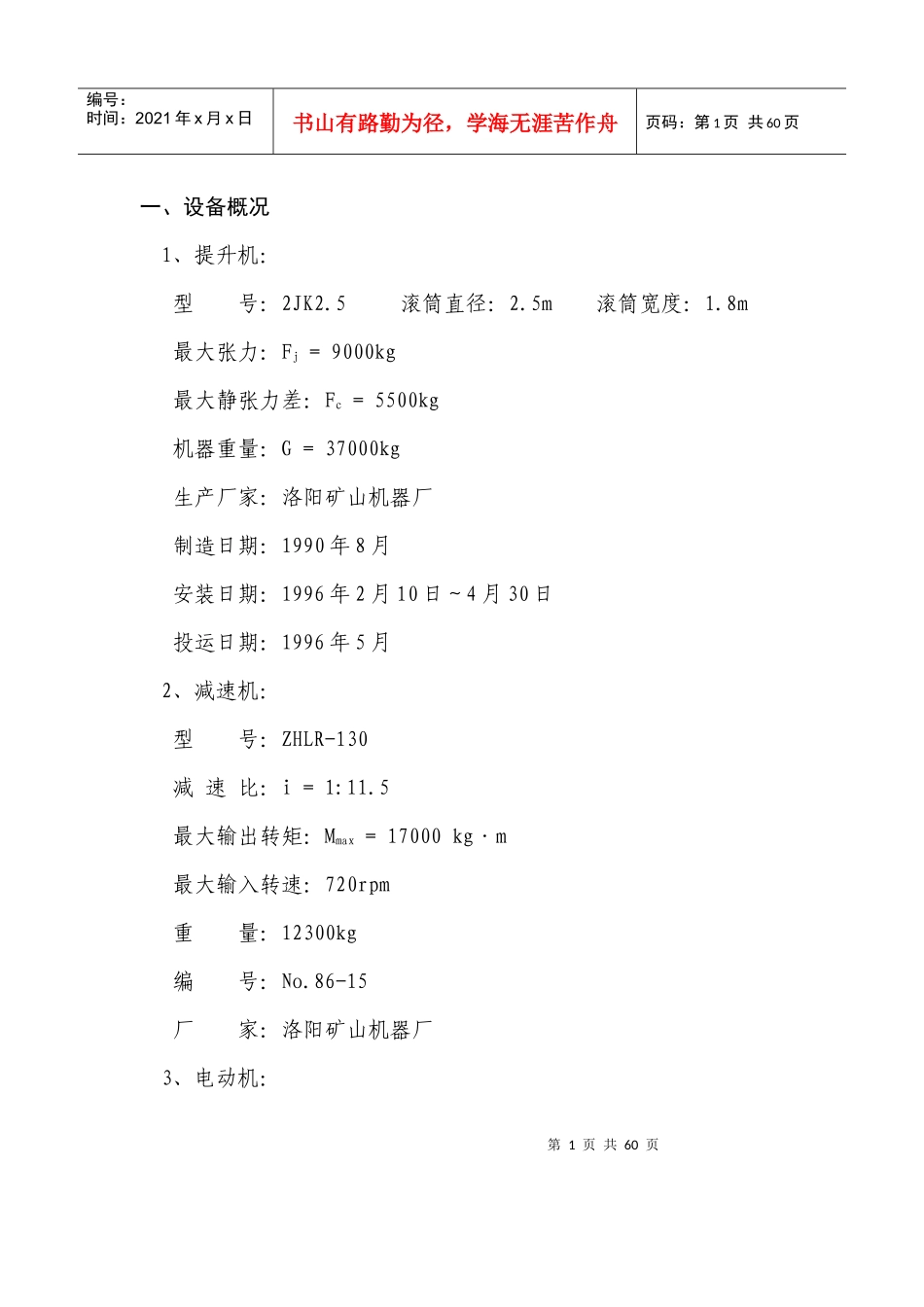

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页一、设备概况1、提升机：型号：2JK2.5滚筒直径：2.5m滚筒宽度：1.8m最大张力：Fj=9000kg最大静张力差：Fc=5500kg机器重量：G=37000kg生产厂家：洛阳矿山机器厂制造日期：1990年8月安装日期：1996年2月10日～4月30日投运日期：1996年5月2、减速机：型号：ZHLR-130减速比：i=1:11.5最大输出转矩：Mmax=17000kg·m最大输入转速：720rpm重量：12300kg编号：No.86-15厂家：洛阳矿山机器厂3、电动机：第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页型号：JR157-10功率：N=260KW转速：585rpm定子电压：6000V定子电流：33A转子开路电压：505V转子电流：329Aλm=1.8重量：3100kg编号：861030制造日期：1986年12月厂家：湘潭电机厂4、润滑站：齿轮油泵：CB-50n=1450rpmQ=50L/minP=25kg/cm2电动机：Y100L1-4接法：YN=2.2KWU=380Vn=1420r.p.mI=5A绝缘等级：B厂家：北京电机总厂5、液压站：型号：B157Pmax=63kg/cm2Qmax=9L/min储油量：500L液压油牌号：22#透平油第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页编号：No.86-49生产厂家：洛阳矿山机器厂6、钢丝绳数据钢丝直径：d=24.5毫米钢绳长度：l=1500米钢丝直径：d0=1.6毫米钢丝根数：6×7=42根钢绳自重：=2.129Kg/m总断面积：A=229.09毫米2名义抗拉强度：34500Kg当σb=155K/mm237850Kg当σb=170K/mm2实际抗拉强度：41370Kg7、矿车矿车容重：G0=1020kg容重：G=3600串车数：n=3第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页二、回风下山提升系统常用基础数据：1、轨道长度：1045m2、坡度：斜长：1045m25°—130m19°—391m13°—170m8°—284m39°—70m3、轨距：900mm第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页4、绳轮直径：600mm5、轨枕规格：1500X150X150mm8、轨枕材质：钢筋混凝土第6页共60页第5页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共60页三、回风下山绞车保护装置1、高压开关有一条50mm2的高压电缆来自上车场变电所。2、高压开关柜上装设有过流和欠压保护，动作灵敏可靠。3、司机台和换向器栅栏分别按装了脚踏开关和闭锁开关，动作灵敏，可靠。4、在深度指示器两套过卷开关，动作正确。5、绞车出绳口安装有松绳信息，延时发信号和跳闸。6、在盘形闸的坐上装有间隙过大和磨损超限的闸木磨损开关。7、有过速、限速、保护调整正确，动作灵敏可靠。8、方向继电器、调整正确、动作可靠。9、三相电流继电器已调整，使用合格。10、灭弧闭锁继电器，调整正确，延时0.5秒。11、在信号柱上装有微机后备保护，有过卷、过速、限速和2第7页共60页第6页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共60页米限速减速和深度指示器失效等保护，使用灵活可靠。12、润滑站装有欠压保护和超温保护。13、在液压站装有超温保护，指示正确，动作可靠。14、信号柱上装有信号闭锁和方向控制的保护装置。四、回风下山绞车继电器整定计算A、高压柜：1、过流速断：Iaq=krel·kc·λm·Iin/ki=1.6×1×1.8×33/10=9.5A实际整定9A2、欠压保护：第8页共60页第7页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共60页uc=85Vuf=38V3、加速电流继电器JLJ（1）释放电流：If=λ2·Iin/ki=实际整定3A（2）吸引电流：Ic=If/kf=3/0.85=3.5AB、继电器整定：XHJ0.25SFj·uc=6Vuf=1.6VGSJ2254VSDJuc=70Vuf=35VZJuc=6.6Vuf=2.2VC、时间继电器整定(s)：1SJ0.525SJ0.312SJ0.806SJ0.173SJ1.007SJ0.124SJ0.578SJ0.05S第9页共60页第8页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共60页五、历年检修记录检修时间：1996年6月11日检修内容：清洗液压站，更换2桶22#透平油。负责人：张春生检修时间：1996年7月31日（8:00～24:00）检修内容：处理润滑系统管...
