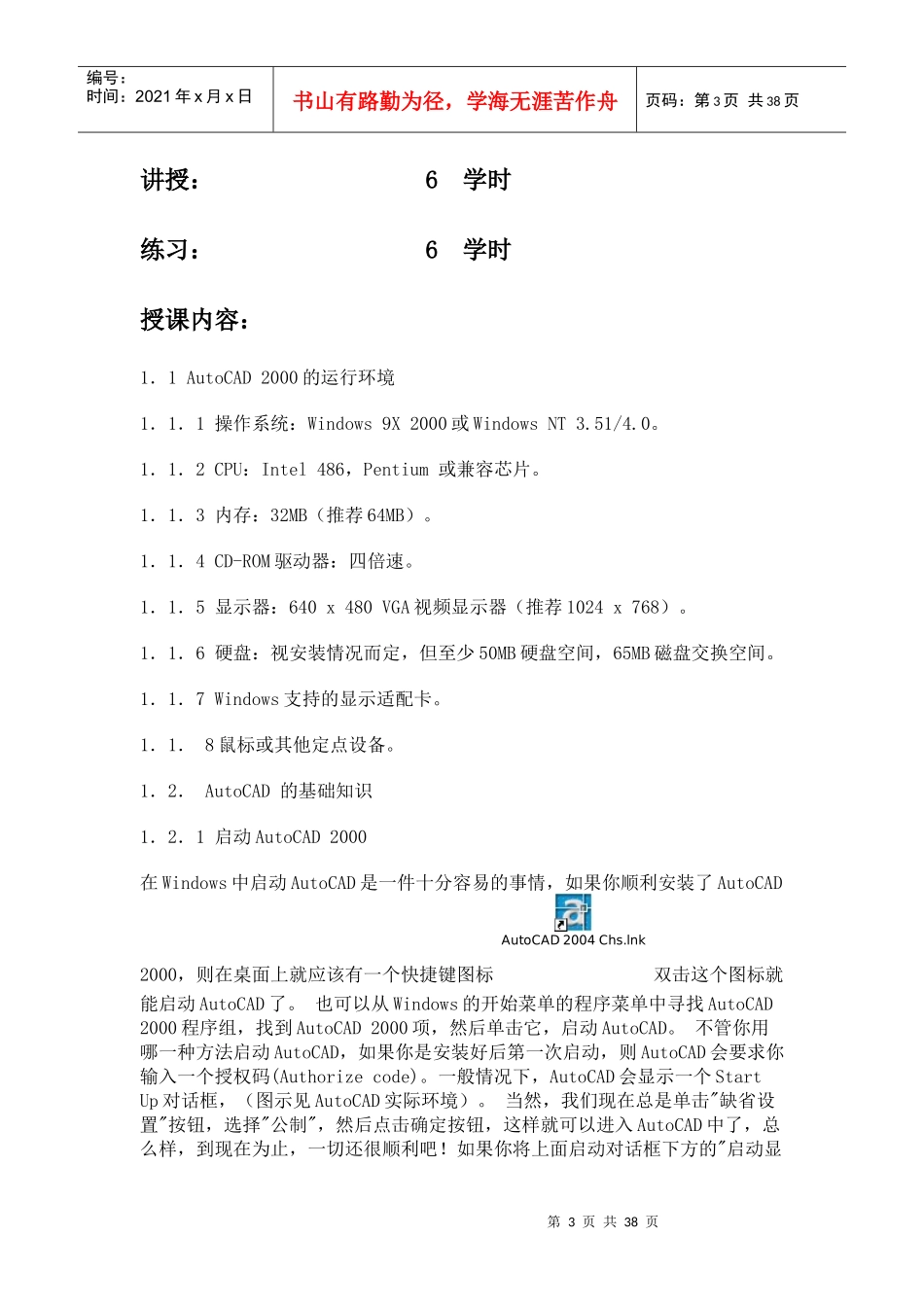

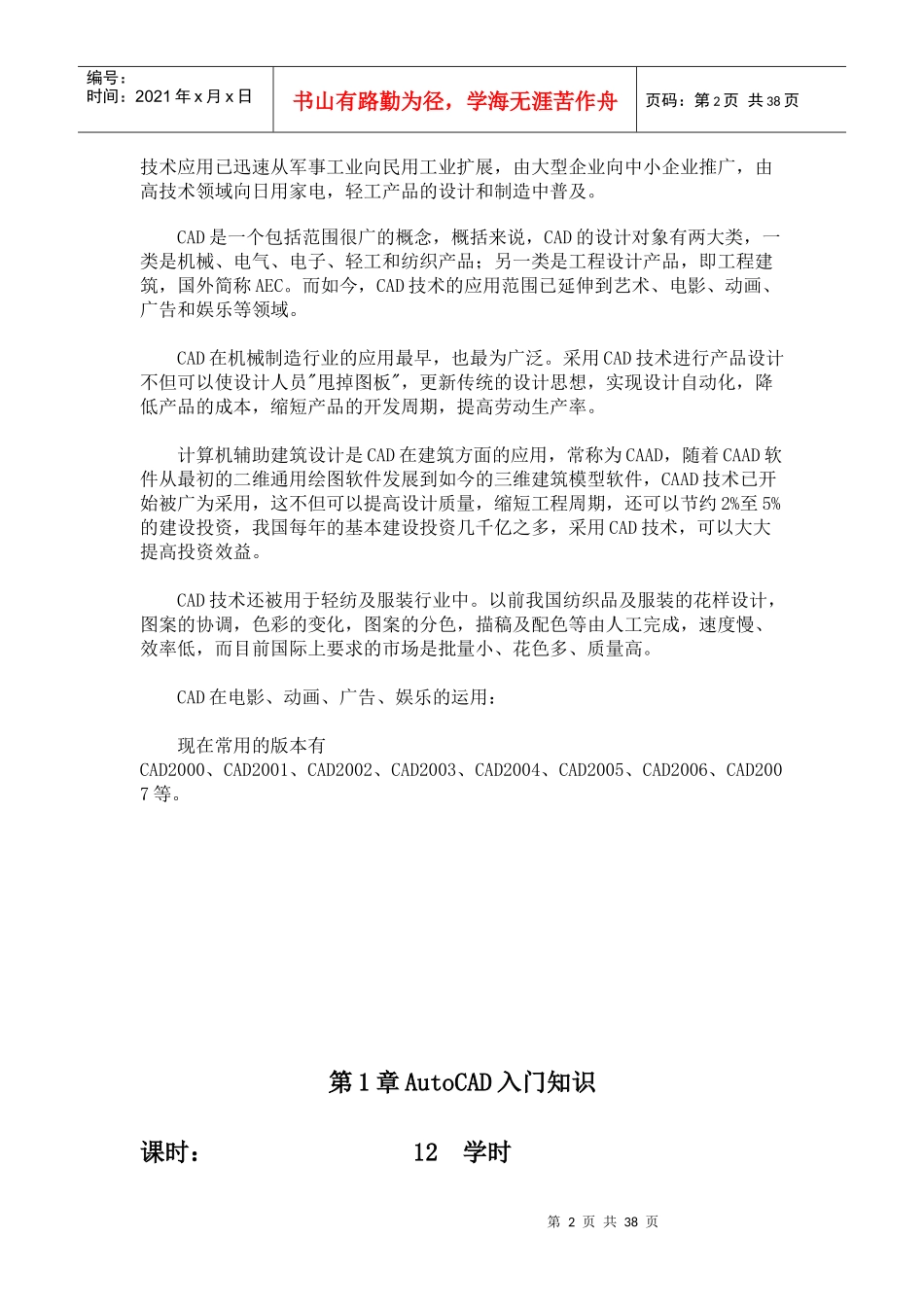

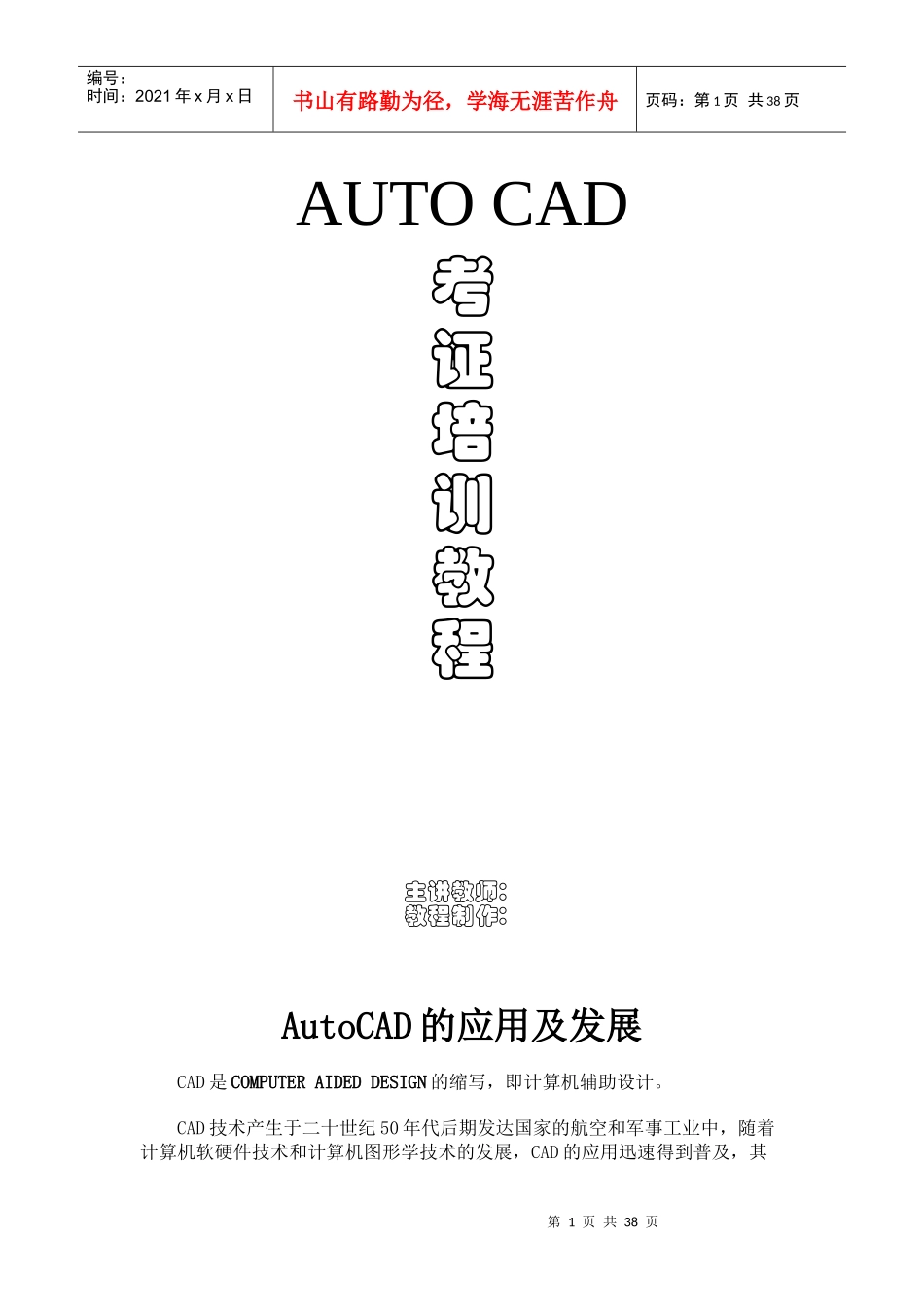

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页AUTOCAD考证培训教程主讲教师：教程制作：AutoCAD的应用及发展CAD是COMPUTERAIDEDDESIGN的缩写，即计算机辅助设计。CAD技术产生于二十世纪50年代后期发达国家的航空和军事工业中，随着计算机软硬件技术和计算机图形学技术的发展，CAD的应用迅速得到普及，其第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页技术应用已迅速从军事工业向民用工业扩展，由大型企业向中小企业推广，由高技术领域向日用家电，轻工产品的设计和制造中普及。CAD是一个包括范围很广的概念，概括来说，CAD的设计对象有两大类，一类是机械、电气、电子、轻工和纺织产品；另一类是工程设计产品，即工程建筑，国外简称AEC。而如今，CAD技术的应用范围已延伸到艺术、电影、动画、广告和娱乐等领域。CAD在机械制造行业的应用最早，也最为广泛。采用CAD技术进行产品设计不但可以使设计人员"甩掉图板"，更新传统的设计思想，实现设计自动化，降低产品的成本，缩短产品的开发周期，提高劳动生产率。计算机辅助建筑设计是CAD在建筑方面的应用，常称为CAAD，随着CAAD软件从最初的二维通用绘图软件发展到如今的三维建筑模型软件，CAAD技术已开始被广为采用，这不但可以提高设计质量，缩短工程周期，还可以节约2%至5%的建设投资，我国每年的基本建设投资几千亿之多，采用CAD技术，可以大大提高投资效益。CAD技术还被用于轻纺及服装行业中。以前我国纺织品及服装的花样设计，图案的协调，色彩的变化，图案的分色，描稿及配色等由人工完成，速度慢、效率低，而目前国际上要求的市场是批量小、花色多、质量高。CAD在电影、动画、广告、娱乐的运用：现在常用的版本有CAD2000、CAD2001、CAD2002、CAD2003、CAD2004、CAD2005、CAD2006、CAD2007等。第1章AutoCAD入门知识课时：12学时第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页讲授：6学时练习：6学时授课内容：1．1AutoCAD2000的运行环境1．1．1操作系统：Windows9X2000或WindowsNT3.51/4.0。1．1．2CPU：Intel486，Pentium或兼容芯片。1．1．3内存：32MB（推荐64MB）。1．1．4CD-ROM驱动器：四倍速。1．1．5显示器：640x480VGA视频显示器（推荐1024x768）。1．1．6硬盘：视安装情况而定，但至少50MB硬盘空间，65MB磁盘交换空间。1．1．7Windows支持的显示适配卡。1．1．8鼠标或其他定点设备。1．2．AutoCAD的基础知识1．2．1启动AutoCAD2000在Windows中启动AutoCAD是一件十分容易的事情，如果你顺利安装了AutoCAD2000，则在桌面上就应该有一个快捷键图标双击这个图标就能启动AutoCAD了。也可以从Windows的开始菜单的程序菜单中寻找AutoCAD2000程序组，找到AutoCAD2000项，然后单击它，启动AutoCAD。不管你用哪一种方法启动AutoCAD，如果你是安装好后第一次启动，则AutoCAD会要求你输入一个授权码(Authorizecode)。一般情况下，AutoCAD会显示一个StartUp对话框，（图示见AutoCAD实际环境）。当然，我们现在总是单击"缺省设置"按钮，选择"公制"，然后点击确定按钮，这样就可以进入AutoCAD中了，总么样，到现在为止，一切还很顺利吧！如果你将上面启动对话框下方的"启动显AutoCAD2004Chs.lnk第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页示对话框"旁边的勾去掉的话，则下次进入AutoCAD你就看不到这个对话框了，而直接就进入AutoCAD了。㈡、界面[请参见实际环境(按F2可以进入文本窗口)]AutoCAD的界面一般由以下几个部分组成：(1)标题条AutoCAD的标题由位于最左边的软件图标及标题和位于最右边的最小化按钮、最大化按钮/恢复按钮及关闭按钮所组成。其中标题以"AutoCAD-[图名]"的方式显示，如你开始一幅新图，则标题为"AutoCAD-[Drawing.dwg]"。(2)下拉菜单接下来就是菜单，在AutoCAD中，菜单项有这样的一些约定：⑴若该菜单项是灰显的，则表示在当时不能选择该项；⑵若该菜单项后有省略号，则表示选择该菜单项会弹出一个对话框；⑶若...
