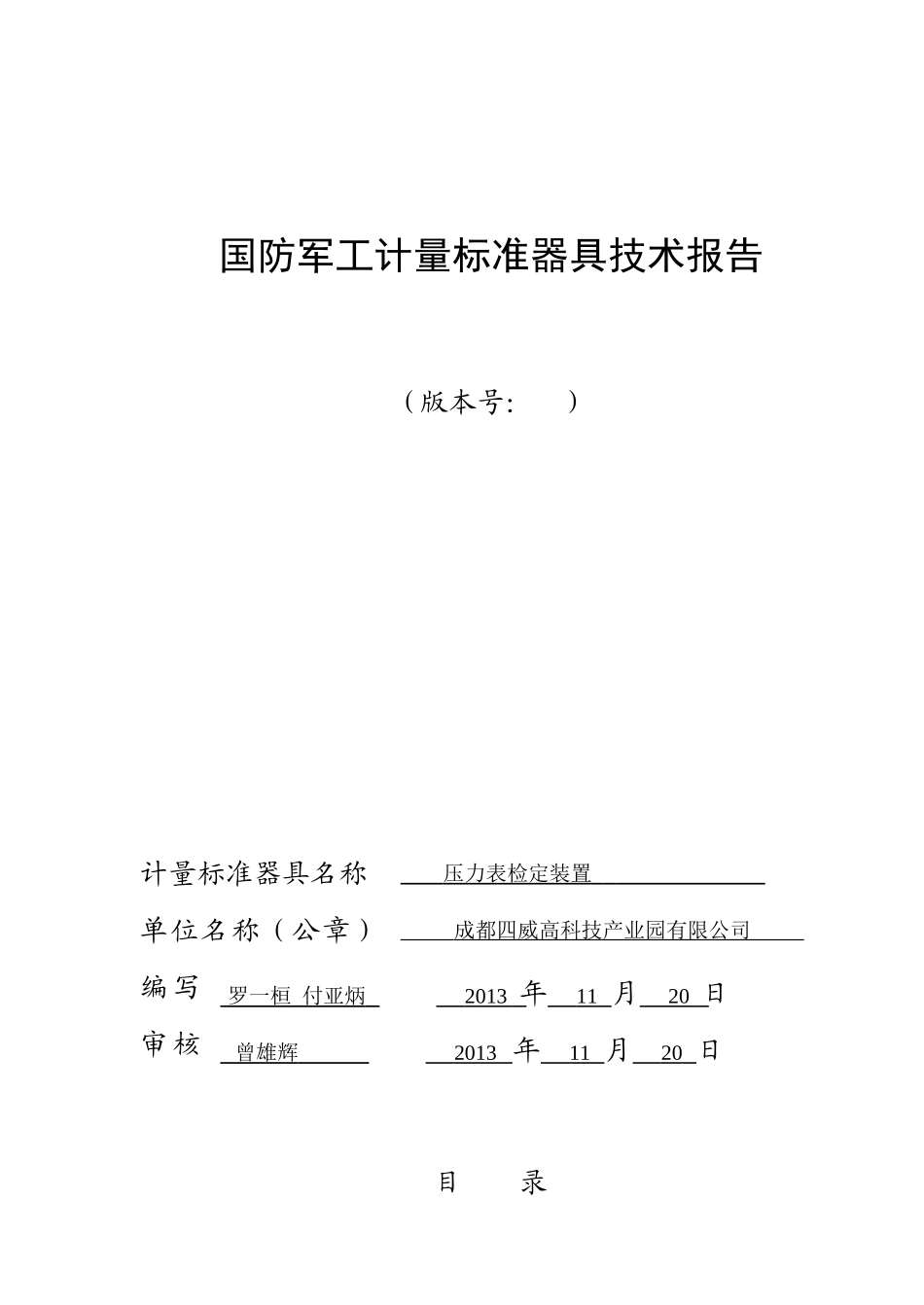

国防军工计量标准器具技术报告（版本号：）计量标准器具名称压力表检定装置单位名称（公章）成都四威高科技产业园有限公司编写罗一桓付亚炳2013年11月20日审核曾雄辉2013年11月20日目录一、计量标准器具概述…………………………………………（1）二、计量标准器具性能…………………………………………（5）三、构成计量标准器具主标准器及主要配套设备……………（6）四、量值溯源与传递关系图……………………………………（7）五、检定人员……………………………………………………（8）六、环境条件……………………………………………………（8）七、计量标准器具不确定度的评定……………………………（9）八、计量标准器具重复性……………………………………（18）九、计量标准器具稳定性……………………………………（22）十、计量标准器具不确定度的验证…………………………（27）十一、结论……………………………………………………（33）十一、附录……………………………………………………（34）共34页第1页一、计量标准器具概述1.1、建立测量标准的目的、意义和用途压力是物理学上的一个重要参数，在工业生产的很多领域，都需要对压力大小进行准确计量。用于计量压力大小的仪表是压力表。压力表是一种以一定弹性元件为敏感元件，能测量并指示一定压力腔内环境压力的仪表。压力表的工作原理是通过表内的敏感元件（波登管、膜盒、波纹管）在不同压力下的弹性形变，再由表内机芯的转换机构将压力形变传至指针，引起指针转动来显示压力。随着数字技术的在计量领域的快速发展，使用方便、技术先进的高精度数字压力计逐渐取代和淘汰了传统的指针式压力表；与传统的指针式压力计相比，数字压力计有计量更准确，使用更方便的优点。压力表广泛应用于国防、科研、大专院校、实验室、工矿企业等。压力计量的需求在我所应用也非常普遍，主要用于各种气瓶、气密试验，锅炉的压力检测或监控。为了确保国防科技科研、生产任务中的压力表量值的准确统一、可靠，必须建立压力检定装置，以满足量值的传递。建立压力表检定装置来满足国防工业生产中计量保障任务的需求，以进一步提升我所计量保障能力，更好的为科研生产服务。这也是计量法规和质量管理体系对监视和测量装置技术状态受控的需要。1.2、测量标准的组成与工作原理本装置适用于检定准确的等级1.6级及以下的压力表、减压器。本装置组成：由735智能压力发生器，Cost273（0～6）MPa智能数字压力校验仪、Cost273（0～1.6）MPa，Cost273（-100～250）KPa智能数字压力校验仪共同构成气压表（非禁油类）标准装置。由高压气瓶、气体减压器校验器、Cost211（0～25）MPa智能数字压力校验仪、Cost211（0～4）MPa智能数字压力校验仪共同构成减压器（禁油类）标准装置。本装置工作原理：压力表（非禁油类）标准装置由735智能压力发生器，智735智能压力发生器智能数字压力校验仪受检压力表共34页第2页能数字压力校验仪、和受检压力表搭建。如图1所示，在735智能压力发生器上同时安装智能数字压力校验仪和受检压力表形成联通器。由735智能压力发生器在联通器内产生一定的恒定压力，压力示值同时在智能数字压力校验仪和受检压力表上体现。由735智能压力发生器可自动或手动调节压力大小。图1压力表标准装置组成及工作原理减压器（禁油类）标准装置由气体减压器校验器，（0～25）MPa智能数字压力校验仪、（0～4）MPa智能数字压力校验仪和受检减压器，以及外接氮气瓶共同搭建。如图2所示，在气体减压器校验器上安装智能数字压力校验仪和受检减压器。其中由（0～25）MPa智能数字压力校验仪与减压器的高压表形成高压联通器；（0～4）MPa智能数字压力校验仪与减压器的低压表形成低压联通器。由外接氮气气瓶向高压联通器输送气体，产生一定的压力，由气体减压器校验器上的造压装置调节压力大小。高压压力示值同时显示在（0～25）MPa智能数字压力校验仪和受检减压器上的高压压力表上。通过联通阀门，由高压联通器向低压联通器输送气体，产生一定的压力，低压压力示值同时显示在（0～4）MPa智能数字压力校验仪和受检减压器上的低压压力表上。（0...
